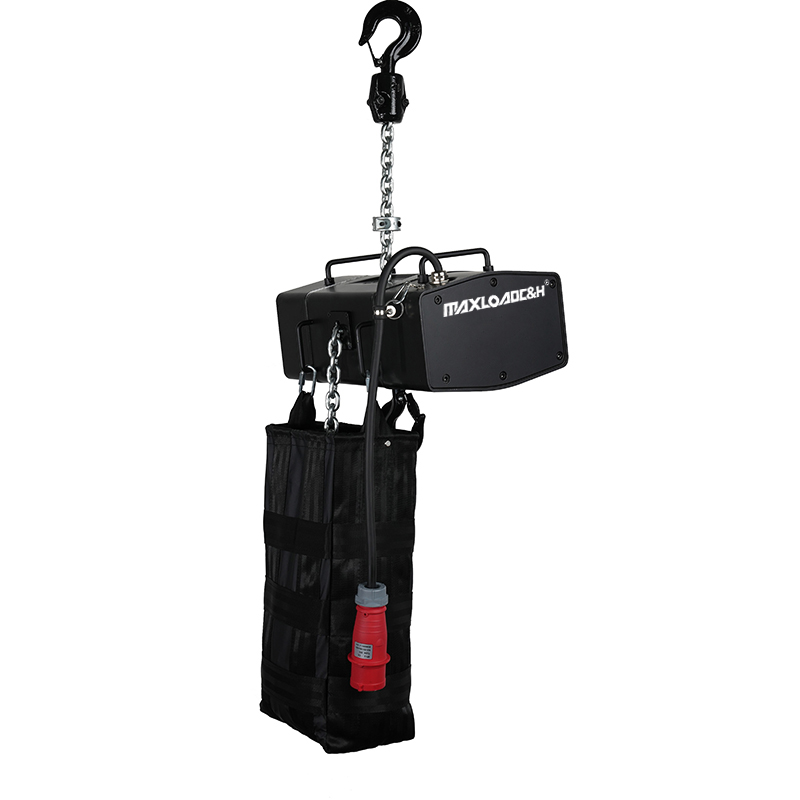

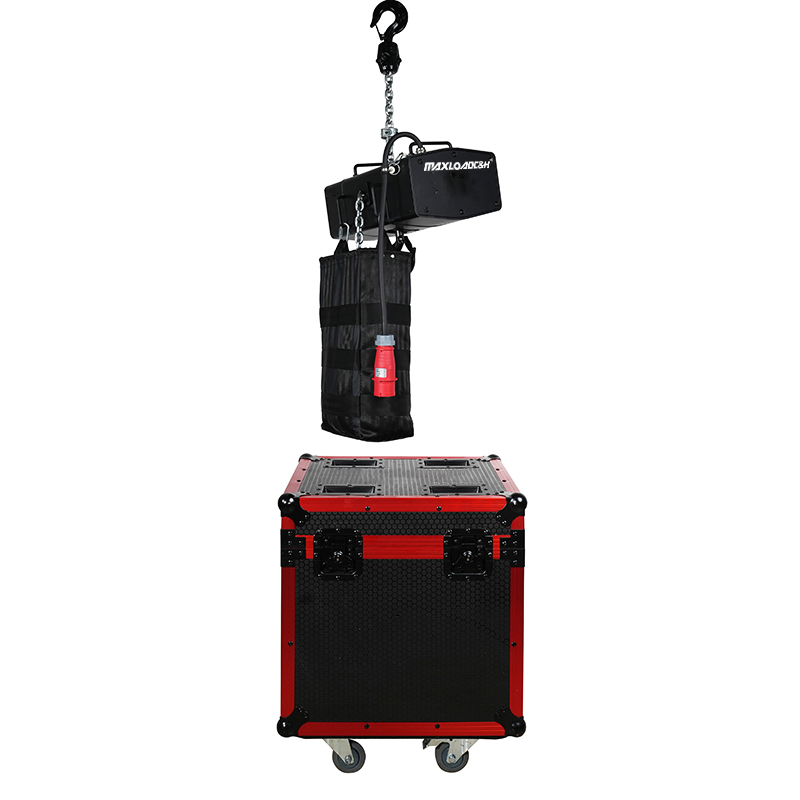

Сценические цепные тали : основная технология и интеллектуальная эволюция сценического подъема

I. Основные принципы

Электрическая лебедка — это электрическое подъемное устройство, разработанное специально для сценического оборудования. Она использует электродвигатель для привода барабана или цепной системы для точного подъема и опускания грузов. Ее основная энергия поступает от двигателя с коническим ротором. При подаче питания осевое магнитное поле между ротором и статором сжимает пружину, освобождая фрикционные колодки тормоза и запуская двигатель. При отключении питания пружина возвращается в исходное положение, и фрикционные колодки прижимаются к тормозному колесу, создавая механический тормоз.

Путь передачи мощности: двигатель → муфта → трехступенчатый редуктор → полый вал → барабан. Барабан наматывается на трос или цепь для подъема и опускания груза. Цепная передача использует многозвенную цепь, что обеспечивает высокую эффективность и безопасность. Также предусмотрены предохранительные устройства, такие как ограничитель срыва пламени и выключатель хода, для предотвращения превышения допустимой скорости.

II. Структурные инновации: Прорыв от внешнего к внутреннему преобразованию частоты

Традиционные электротали часто используют внешний блок управления с преобразованием частоты, требующий внешнего кабеля для подключения к двигателю. Это создает такие проблемы, как сложность системы, громоздкая проводка и электромагнитные помехи. Встроенная электроталь с регулируемой частотой интегрирует модуль инвертора непосредственно в двигатель, создавая высокоинтегрированную структуру со значительными техническими преимуществами:

Улучшенное управление в реальном времени: сокращает путь сигнала, поддерживает управление скоростью и положением в замкнутом контуре и использует встроенные алгоритмы для динамической коррекции процесса подъема, обеспечивая синхронизированный запуск и остановку нескольких единиц.

Повышенная стабильность системы: упрощенные электрические соединения снижают электромагнитные помехи, а повышенная интеграция оптимизирует пространственную компоновку и эффективность конструкции подъемной системы.

Адаптивность к нагрузке: интеграция с тензодатчиками для получения информации о состоянии нагрузки в реальном времени. Механизмы связи по шине или координации главного управления обеспечивают согласованность команд для нескольких единиц, компенсируя отклонения скорости, вызванные изменением нагрузки или механическими различиями, предотвращая неравномерную нагрузку и перекручивание цепи.

Оптимизированная система торможения: благодаря стратегии «зависание на нулевой скорости + задержка торможения» механический тормоз срабатывает после снижения скорости двигателя до нуля, что снижает износ тормозов, минимизирует инерционные колебания поднимаемого объекта и повышает статическую устойчивость.

III. Расширение функций: интеллектуальное и модульное управление

Встроенная электроталь с регулируемой частотой использует зарезервированные стандартные интерфейсы связи (например, CANopen) для обеспечения бесперебойного обмена данными с главными компьютерами, платформами мониторинга нагрузки и модулями защитной блокировки. Основные функции включают в себя:

Доступ к централизованной платформе управления: централизованное планирование и мониторинг нескольких устройств, поддержка обновления программного обеспечения и удаленной настройки параметров для соответствия требованиям проекта.

Мониторинг нагрузки в режиме реального времени и совместимость: совместно с такими системами, как KiloHub, предусмотрены сигналы тревоги о перегрузке для предотвращения перегрузки. Синхронное управление несколькими устройствами: В крупномасштабном такелажном оборудовании сцен и концертных залов замкнутый контур управления скоростью и положением обеспечивает стабильное горизонтальное положение при подъеме и опускании осветительных ферм, светодиодных экранов и другого оборудования, автоматически исправляя ошибки.

Визуальная поддержка эксплуатации и обслуживания: Поддержка регистрации и анализа данных, что обеспечивает основу для обслуживания оборудования и сокращает время простоя.

IV. Сферы применения: от сценических до промышленных.

Использование на сцене:

Используется для подвеса и регулировки осветительного оборудования, аудиооборудования, светодиодных экранов и многого другого, обеспечивая динамическую смену освещения и точное позиционирование. Например, на концертах несколько электрических лебёдок могут синхронизировать подъем и опускание осветительных ферм для улучшения визуального эффекта. Поддерживает медленную точную настройку положения или быстрый подъем для удовлетворения различных потребностей выступления.

Реконструкция стационарных площадок:

В театрах и на стадионах обеспечивает ежедневный подъем, регулярное техническое обслуживание и корректировку производительности, обеспечивая исключительно плавную работу и низкие затраты на обслуживание. Студийное освещение и подъём декораций требуют бесшумной работы, а встроенная технология регулирования частоты снижает влияние на электросеть и повышает стабильность электропитания.

Промышленные и коммерческие сценарии:

На заводах и складах она используется для подъёма и перемещения товаров, повышая эффективность логистики.

В торговых центрах она позволяет быстро размещать и регулировать полок и витрин, тем самым оптимизируя выставочное пространство.

V. Технологические тенденции: автоматизация и разработка платформ

Например:

Высокий уровень интеллекта: оптимизация распределения нагрузки и достижение адаптивного управления с помощью алгоритмов искусственного интеллекта.

Модульная конструкция: поддержка технологии Plug-and-Play снижает сложности развертывания на месте.

Подключение к данным: интеграция с платформами Интернета вещей обеспечивает удаленный мониторинг и предиктивное обслуживание.

Заключение

Электрические сценические подъемники благодаря встроенной технологии преобразования частоты, замкнутому контуру управления и модульной конструкции совершили прыжок от простого подъемного оборудования к ядру интеллектуального сценического такелажа. Их прорывы в точности управления, эксплуатационной безопасности и системной интеграции не только отвечают требованиям сложных рабочих условий, но и предлагают эффективные решения для промышленного такелажа, коммерческих выставок и других областей. В будущем, по мере развития технологий, электрические сценические подъемники станут ключевым элементом автоматизированных и интеллектуальных систем такелажа.
