Принцип торможения электрической цепной тали

Надёжность тормозной системы электрической цепной тали, являющейся важнейшим компонентом промышленного подъёмного оборудования, напрямую связана с безопасностью и эффективностью её эксплуатации. В данной статье мы начнём с описания базовой конструкции и систематически объясним физический механизм, логику управления и функции безопасности, лежащие в основе принципа торможения, стремясь раскрыть научную суть этой базовой технологии без указания конкретных производителей.

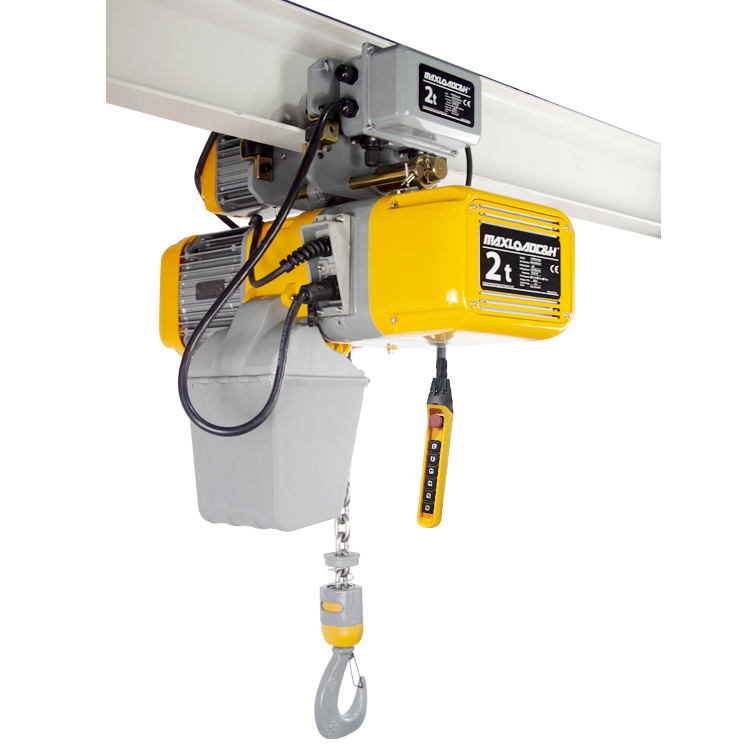

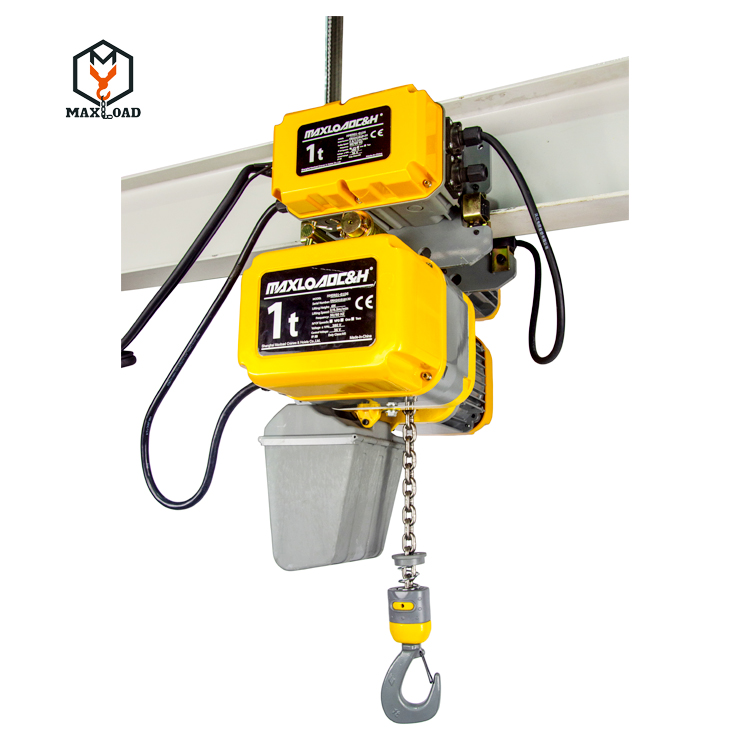

I. Базовая конструктивная схема электрической цепной тали

Электрическая цепная таль состоит из пяти основных компонентов: двигателя, редуктора, цепного привода, тормозного устройства и электрической системы управления. Тормозное устройство, представляющее собой основной предохранительный модуль, обычно встроено в вал двигателя или выходной вал редуктора. Оно надёжно останавливает груз за счёт механического трения, электромагнитного всасывания или гидравлического сопротивления. Конструкция тали основана на принципе «торможения при отключении питания», что обеспечивает автоматическое торможение в момент отключения питания для предотвращения скольжения груза под действием инерции или силы тяжести.

II. Физический механизм тормозной системы

Принцип фрикционного торможения

Типичная конструкция использует комбинацию пружины и фрикционного диска. При подаче питания на двигатель всасывающее усилие, создаваемое электромагнитной катушкой, преодолевает давление пружины, отсоединяя фрикционный диск от тормозного колеса и позволяя системе трансмиссии свободно вращаться. При отключении питания электромагнитное притяжение исчезает, и преднатянутая пружина прижимает фрикционную накладку к поверхности тормозного колеса, создавая тормозной момент за счет поверхностного трения. Такая конструкция обеспечивает быстрое срабатывание, регулируемое тормозное усилие и устраняет необходимость в постоянном внешнем источнике энергии. Фрикционные материалы обычно изготавливаются из термостойких и износостойких композитных материалов для обеспечения стабильной работы в течение длительного времени.

Динамическое управление электромагнитными тормозами

Электромагнитные тормоза напрямую управляют торможением посредством электрических сигналов. Логика их работы может быть описана следующим образом: при подаче питания электромагнит создает магнитное поле, которое притягивает якорь, заставляя тормозной рычаг разжиматься и освобождать тормозное колесо. При отключении питания магнитное поле исчезает, и преднатянутая пружина возвращает тормозной рычаг в исходное положение, обеспечивая зажимной тормоз. Преимущество этой системы заключается в том, что торможение и отпускание полностью управляются электрическими сигналами, что позволяет точно регулировать скорость и плавно тормозить посредством связи с ПЛК или преобразователем частоты. В некоторых конструкциях используются двойные электромагниты, управляющие торможением и отпусканием раздельно, что повышает резервирование системы.

Особые применения гидравлических тормозных систем

В больших электрических цепных талях гидравлические тормозные системы используют давление масла для толкания поршней, приводящих тормозные колодки в движение и прижимающих их к тормозным дискам. Их характеристики включают высокий тормозной момент и превосходную термостойкость, что делает их пригодными для работы в условиях высоких частот и больших нагрузок. Гидравлический контур обычно оснащен датчиками давления и аккумуляторами для обеспечения как минимум одного полного торможения в случае отключения питания, что соответствует требованиям безопасности к отказоустойчивости.

III. Преобразование энергии и терморегулирование во время торможения

Во время торможения кинетическая и потенциальная энергия груза преобразуются в тепло за счет трения. Например, при опускании полностью нагруженной электрической цепной тали грузоподъемностью 1 тонна тормозная система должна снизить кинетическую энергию примерно с 500 Дж до нуля в течение 0,5 секунды, поглощая при этом тепло, выделяемое при изменении потенциальной энергии. Конструкция должна учитывать теплостойкость пары трения, обычно используя принудительное воздушное охлаждение или радиаторы для повышения теплоемкости. В условиях высоких температур некоторые высокопроизводительные модели оснащены термисторами или датчиками температуры. При превышении порогового значения температуры срабатывает сигнализация или ограничивается рабочий цикл для предотвращения отказа тормоза из-за теплового распада.

IV. Логика управления безопасностью и резервирование

Конфигурация двойной тормозной системы

Согласно международным стандартам, таким как EN 14492-2, электрические цепные тали должны быть оснащены как основным, так и вспомогательным тормозом. Основной тормоз обеспечивает обычное торможение, а вспомогательный тормоз срабатывает при отказе основного тормоза, обеспечивая двойную защиту. Например, основной тормоз использует электромагнитное трение, а вспомогательный тормоз может использовать гидравлический суппорт или механическую защелку. Это гарантирует, что ни один из отказов не приведет к полному отказу.

Защита от отключения питания и ручное растормаживание

Тормозная система должна быть спроектирована таким образом, чтобы обеспечивать «торможение при отключении питания», и оснащена механизмом ручного растормаживания. Во время технического обслуживания или в аварийных ситуациях оператор может растормаживать тормоза с помощью кулисного переключателя или поворотной рукоятки. и медленно опускаться. Механизм ручного растормаживания обычно связан с редуктором для обеспечения контролируемого процесса растормаживания и предотвращения внезапного падения.

Защита от перегрузки и концевые выключатели

Тормозная система связана с верхним и нижним концевыми выключателями. Когда крюк достигает крайнего положения, электрическая система автоматически отключает питание двигателя и активирует тормоза, предотвращая опускание или опускание. В некоторых конструкциях используются энкодеры или бесконтактные датчики для точной обратной связи по положению в сочетании с ПЛК для управления с обратной связью, что повышает точность позиционирования и безопасность.

V. Техническое обслуживание и оптимизация производительности

Долгосрочная надежность тормозной системы зависит от регулярного технического обслуживания. Ключевые моменты технического обслуживания включают проверку износа фрикционных накладок, регулировку предварительного натяжения пружин, проверку изоляции электромагнитной катушки и контроль чистоты гидравлического масла. Например, фрикционные накладки следует заменять, если их толщина составляет менее 50% от первоначальной. Предварительное натяжение пружины следует регулярно калибровать с помощью динамометрического ключа, чтобы гарантировать соответствие тормозного момента расчетному значению. Кроме того, чистота тормозов напрямую влияет на эффективность теплоотвода, что требует регулярного удаления пыли и масла для предотвращения ухудшения тормозных характеристик.

Что касается оптимизации производительности, современные электрические цепные тали становятся все более интеллектуальными. Некоторые модели оснащены модулями контроля температуры тормозов, которые загружают данные в режиме реального времени в облако через Интернет вещей (IoT) для предиктивного обслуживания. Другие модели сочетают бесщеточные двигатели с электронными тормозами, обеспечивая плавное торможение благодаря векторному управлению, снижая механические удары и продлевая срок службы оборудования.

VI. Техническое значение и будущие тенденции принципов торможения

Принцип торможения электрических цепных талей не только влияет на безопасность оборудования, но и олицетворяет собой технологические инновации в области промышленного подъема. От ранних чисто механических тормозов до современных интегрированных электромеханических и гидравлических систем управления, разработка тормозных систем неизменно основывалась на трех основных принципах: безопасности, эффективности и интеллектуальности. В будущем, благодаря применению силовых устройств на основе карбида кремния, высокоточных датчиков и алгоритмов искусственного интеллекта, тормозные системы будут обладать более высокой скоростью отклика, более точным управлением крутящим моментом и более интеллектуальной диагностикой неисправностей, что позволит промышленному подъемному оборудованию стать более надежным и менее энергоемким.

Подводя итог, можно сказать, что принцип торможения электрической цепной тали является результатом междисциплинарного взаимодействия машиностроения, материаловедения и электронного управления. Конструкция тали должна всесторонне учитывать тормозной момент, управление температурой, избыточность систем безопасности и простоту обслуживания для обеспечения надежной безопасности в различных условиях эксплуатации. С развитием технологий тормозные системы будут продолжать развиваться, обеспечивая надежную поддержку безопасного и эффективного промышленного производства.
