Анализ совместимости электрических цепных талей и кранов

В современных промышленных производственных цехах краны точно поднимают и транспортируют грузы, и их ключевой компонент — электрическая цепная таль — играет незаменимую роль.

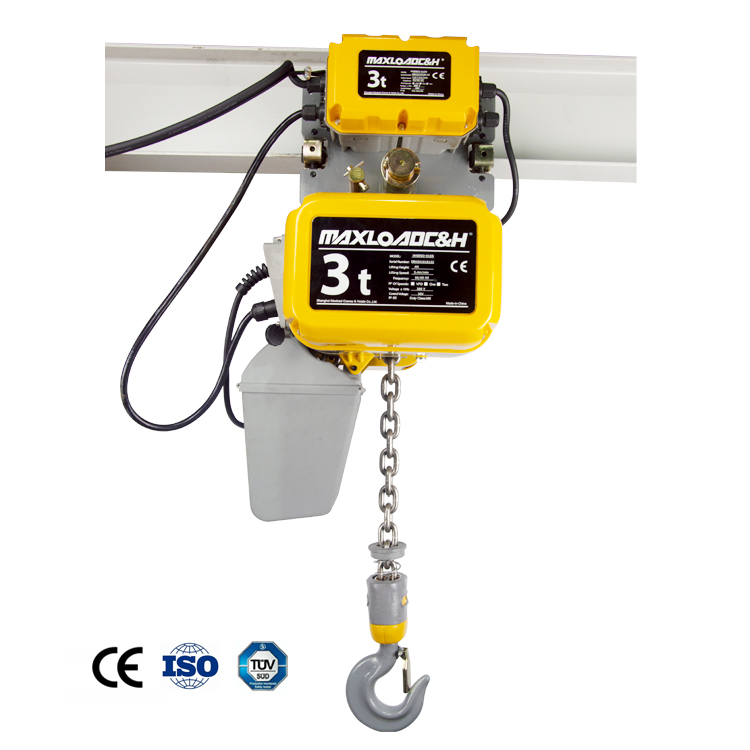

Электрическая цепная таль — это небольшое и лёгкое подъёмное устройство, состоящее из двигателя, трансмиссии и звёздочек, отличающееся компактными размерами, лёгкостью и простотой эксплуатации.

Она обычно устанавливается на различных типах кранов для подъёма, тяги и погрузки/разгрузки тяжёлых грузов и широко используется на заводах, складах, в доках, на строительных площадках и в других местах.

I. Принцип работы и уникальные преимущества электрических цепных талей

Электрическая цепная таль — это подъёмное устройство с улучшенными характеристиками и конструкцией, компактными размерами и лёгким весом. Корпус таль изготовлен из высокопрочного растяжимого корпуса или литого под давлением алюминиевого корпуса, изготовленного методом прецизионного формования методом тонкостенного экструзионного прессования. Основной компонент, шестерни, подвергается высокотемпературной закалке, что повышает износостойкость и прочность, делая оборудование надежным и простым в эксплуатации.

По сравнению с традиционными канатными электрическими талями, цепные тали обладают преимуществом более компактной конструкции.

Они оснащены независимым редуктором с герметичным двухступенчатым соосным передаточным механизмом, долговечной системой смазки в масляной ванне, порошковой муфтой защиты от перегрузки и дисковым электромагнитным тормозом постоянного тока, обеспечивающим высокий, плавный и быстрый тормозной момент и низкий уровень шума.

Эти конструктивные особенности делают цепную таль особенно подходящей для мест с ограниченным пространством, например, на заводах с низкими потолками и в местах, где не подходят мостовые краны.

II. Основные типы совместимых кранов

1. Однобалочные мостовые краны

Цепные тали часто используются в сочетании с электрическими однобалочными мостовыми кранами типа LDA для создания легкой крановой системы на рельсовом ходу.

Такое сочетание обеспечивает экономичное и эффективное решение для погрузки-разгрузки материалов, подходящее для заводских цехов, складов и других подобных объектов.

Электрические однобалочные мостовые краны типа LX также могут использоваться с различными моделями цепных талей.

Такое сочетание широко применяется в лёгких и небольших грузоподъёмных работах, таких как машиностроение, сборка и складирование, особенно в условиях ограниченного производственного пространства, где оно позволяет максимально увеличить эффективную высоту подъёма.

2. Козловые краны

Козловые краны — ещё одна важная область применения цепных талей. Козловые краны, как правило, имеют большой пролёт, что позволяет выполнять погрузочно-разгрузочные работы на открытых площадках.

Козловые краны, оснащённые цепными талями, обычно используются на складах, в доках и в строительной отрасли для подъёма или погрузки/разгрузки грузов.

Применение цепных талей на козловых кранах позволяет использовать их небольшой вес и гибкость в работе, обеспечивая при этом достаточную высоту подъёма и грузоподъёмность.

3. Мостовые краны

Цепные тали могут устанавливаться на подвесных двутавровых балках, гибких рельсах, рельсах консольного крана и стационарных точках подъема для транспортировки грузов.

Поющие цепные тали в системах мостовых кранов обладают преимуществом гибкой компоновки: расположение рельсов может быть спроектировано в соответствии с требованиями рабочего процесса, обеспечивая точное позиционирование и транспортировку материалов.

Такое сочетание особенно подходит для производственных линий, сборочных цехов и других объектов, требующих частых подъемных операций.

4. Стреловые краны

Цепные тали также могут устанавливаться на рельсах консольного крана, образуя гибкую и эффективную систему локальной обработки материалов.

Эти консольные краны обычно крепятся к стенам или колоннам и могут поднимать грузы в пределах определенного радиуса поворота, что делает их идеальным решением для погрузки-разгрузки грузов вблизи рабочих мест.

III. Вопросы установки и конфигурации

При установке цепной тали на кран необходимо учитывать ряд технических факторов. Конструкция крана должна учитывать пространство для установки, способ подключения и условия эксплуатации цепной тали. Чтобы предотвратить сход цепной тали с рельсов, столкновение с корпусом тали и его повреждение при достижении концов пути, на обоих концах пути следует установить эластичные буферы.

Способ электропитания цепной тали также требует специальной конструкции. К распространенным устройствам электропитания относятся кабельные направляющие и гибкие кабельные токоподводы. Эти устройства должны быть рационально подобраны и расположены в соответствии с длиной пути крана и его рабочим диапазоном.

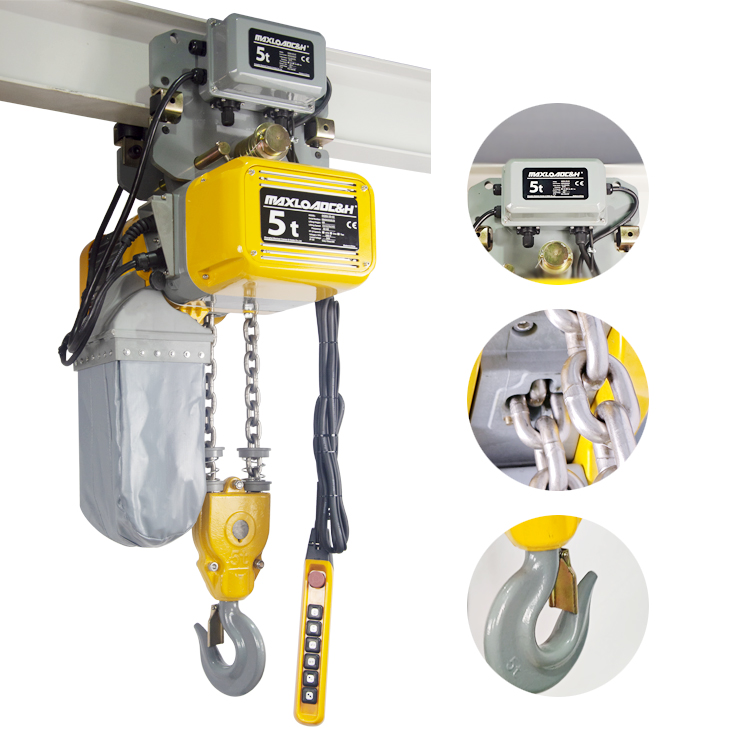

Что касается способов управления, цепные тали поддерживают несколько режимов управления, включая ручное управление с помощью кнопки, управление из кабины оператора и проводное или беспроводное дистанционное управление.

Пользователи могут выбрать подходящий способ управления в соответствии с конкретными условиями эксплуатации для обеспечения эффективной и безопасной работы.

IV. Меры безопасности и обслуживания

Независимо от типа крана, на котором установлена цепная таль, безопасная эксплуатация всегда является первостепенным принципом.

Перед использованием необходимо провести осмотр, чтобы убедиться в отсутствии препятствий или плавающих предметов в зоне досягаемости оператора, в поле зрения и на пути движения груза.

Одновременно проверьте точность и чувствительность кнопок ручного управления (вверх/вниз и влево/вправо), наличие посторонних шумов от двигателя и редуктора, а также чувствительность и надежность тормоза.

Ограничительные устройства имеют решающее значение для безопасности; их гибкость и надежность должны тщательно проверяться.

Когда крюк достигает своего верхнего предельного положения, необходимо поддерживать определенное расстояние между корпусом крюка и корпусом барабана для обеспечения безопасной эксплуатации.

При техническом обслуживании цепной тали специализированный персонал должен еженедельно проверять основные эксплуатационные характеристики и состояние безопасности электрической тали, оперативно устраняя любые неисправности. Во время планового технического обслуживания обращайте особое внимание на состояние цепи, проверяя её на износ, наличие трещин и т. д. для обеспечения безопасности подъёма грузов.

С непрерывным развитием технологий автоматизации методы управления цепными талью становятся всё более разнообразными: от традиционных проводных кнопок ручного управления до беспроводного дистанционного управления и интеграции в общие автоматизированные системы управления. Адаптивность цепных талей постоянно повышается.

Правильный выбор крана, соответствующего электрической цепной талью, не только повышает производительность труда, но и является эффективным способом улучшения условий труда.
