Электрическая таль: сила и мудрость современной промышленности

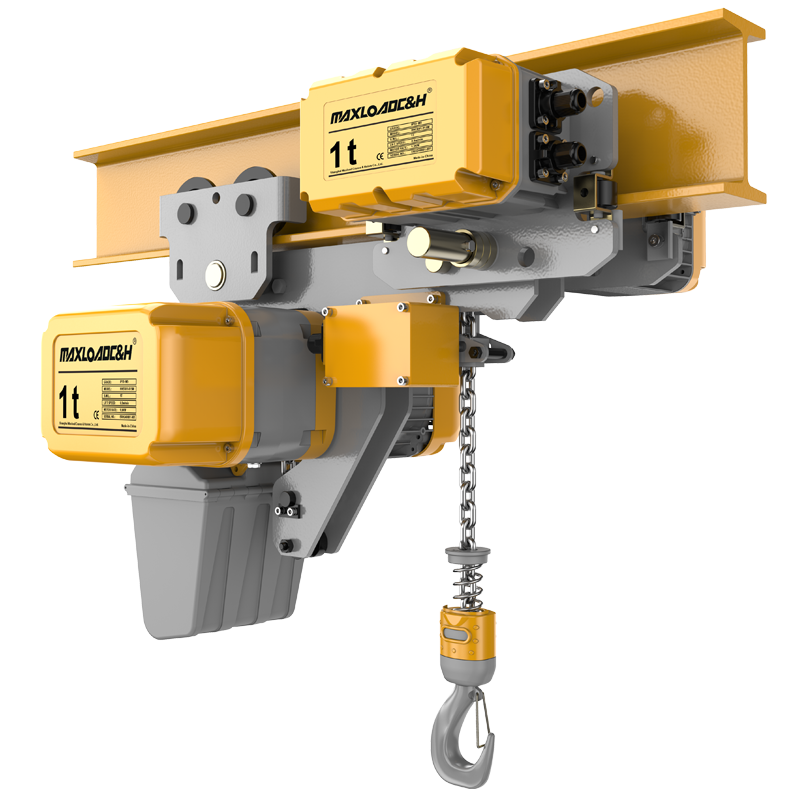

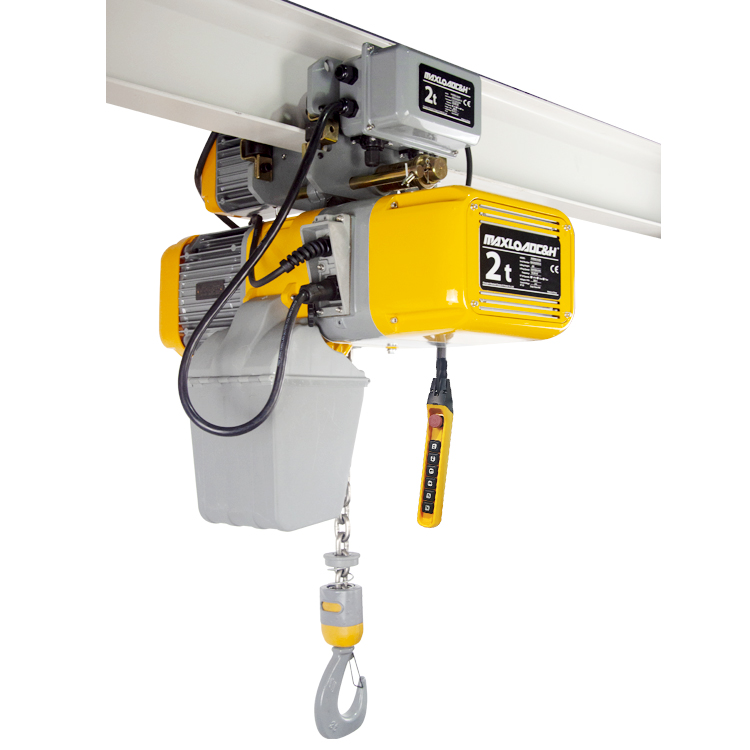

В современных заводских цехах, на оживлённых строительных площадках и в огромных логистических складах мы часто видим, казалось бы, простое, но невероятно мощное устройство — электрическую цепную таль. Бесшумно подвешенная на двутавровых балках, с двигателем в качестве сердца и цепью в качестве рычагов, она точно и без устали поднимает, перемещает и опускает тонны тяжёлых предметов. Это не просто инструмент, заменяющий ручной труд; это незаменимое сочетание «силы и мудрости» в современном промышленном производстве, ключевой элемент оборудования для повышения эффективности и обеспечения безопасности.

I. Раскрытие сути: Механическая симфония силы и красоты

Как следует из названия, электрическая цепная таль — это подъёмное устройство, приводимое в движение электричеством и использующее ряд точных механических передач для приведения в движение сплавной цепи для выполнения подъёмных операций. Её основной принцип работы — симфония силы и красоты.

1. Источник питания: двигатель

Двигатель — это «сердце» всей тали. При подключении питания электрическая энергия преобразуется в мощную кинетическую энергию вращения. Для адаптации к различным промышленным условиям электрические цепные тали обычно используют трёхфазные асинхронные или однофазные двигатели, обладающие высоким пусковым моментом и перегрузочной способностью, что обеспечивает плавную работу даже при больших нагрузках.

2. Душа трансмиссии: редуктор

Высокая скорость и низкий крутящий момент двигателя не подходят для подъема грузов. В данном случае роль «редуктора» выполняет прецизионный редуктор. Благодаря многоступенчатой зубчатой передаче он постепенно снижает высокую скорость двигателя, одновременно увеличивая крутящий момент, в конечном итоге преобразуя его в мощное усилие на барабане цепи, достаточное для подъема нескольких тонн. Точность изготовления этой системы редуктора напрямую определяет эффективность работы тали, уровень шума и срок службы.

3. Исполнительный рычаг: цепь и звездочка

В отличие от канатных талей, в цепных тали используются цепи из высококачественной легированной стали. Эти цепи проходят специальную термическую обработку, что обеспечивает им чрезвычайно высокую прочность, ударную вязкость и износостойкость. Цепь наматывается на специально разработанную звездочку, а ее способ зацепления обеспечивает большую несущую поверхность, более равномерное распределение усилия и снижение риска внезапного разрыва, обеспечивая исключительно высокий уровень безопасности. Сама цепь гибкая, легко сматывается и хранится, а также занимает мало места.

4. Защитный экран: тормозная система и защитные устройства

Безопасность — это жизненная артерия подъемных работ. Электрические цепные тали обычно оснащены двойной тормозной системой:

Механический тормоз: обычно используются дисковые или конические роторные тормоза. При отключении питания двигателя тормоз немедленно срабатывает под действием пружины, предотвращая падение груза. Это основополагающая гарантия безопасности.

Электрический тормоз (опция): обеспечивает быстрое и плавное торможение благодаря таким технологиям, как обратный ток, снижающий тормозное усилие.

Кроме того, ряд защитных устройств образуют комплексную систему безопасности:

Верхние и нижние концевые выключатели: автоматически отключают питание при достижении крюком крайнего верхнего или нижнего положения, предотвращая «перескок» или чрезмерное опускание, которые могут привести к неисправности цепи. Защита от перегрузки: автоматически останавливает работу при превышении номинальной нагрузки, защищая двигатель и механическую конструкцию от повреждений.

Защита от неправильного чередования фаз: предотвращает потерю управления из-за неправильного чередования фаз питания.

Кнопка аварийного останова: позволяет немедленно отключить основное электропитание в аварийной ситуации.

II. Уникальные преимущества: почему они так популярны в промышленности?

По сравнению с другим подъемным оборудованием электрические цепные тали обладают рядом незаменимых преимуществ:

Компактная конструкция и малый вес: благодаря эффективному способу хранения цепи общая конструкция очень компактна, а ее вес значительно меньше, чем у канатных талей той же грузоподъемности. Это означает, что они предъявляют меньшие требования к заводским опорным конструкциям, более гибки в применении и могут устанавливаться даже в ограниченном пространстве.

Высокая надежность и простота обслуживания: легированные цепи износостойкие, ударопрочные и имеют длительный срок службы. Их конструкция относительно проста, а ежедневное обслуживание в основном сводится к смазке и осмотру, что обеспечивает низкие затраты на техническое обслуживание. Высокая безопасность: разрыв цепи обычно происходит постепенно, проявляясь такими признаками, как удлинение и деформация, в отличие от внезапного разрыва стальных канатов. В сочетании со сложной системой двойного торможения эта система отличается превосходными показателями безопасности.

Точное позиционирование и высокая управляемость: цепные тали с частотным преобразователем способны достигать чрезвычайно низких и стабильных скоростей перемещения, обеспечивая точное позиционирование и установку тяжелых предметов, что делает их особенно подходящими для прецизионной сборки, монтажа пресс-форм и других подобных задач.

III. Будущие тенденции: интеллектуализация и интеграция

С развитием Индустрии 4.0 и интеллектуального производства электрические цепные тали постоянно развиваются, становясь всё более «интеллектуальными»:

Интеллектуальный мониторинг и раннее оповещение: Встроенные датчики отслеживают такие данные, как вес груза, температура двигателя, время работы и степень износа цепи, в режиме реального времени, загружая эти данные в облако через Интернет вещей. Это позволяет проводить предиктивное обслуживание, выдавать предупреждения до возникновения сбоев и минимизировать непредвиденные простои.

Точное позиционирование и контроль раскачивания: Благодаря передовым преобразователям частоты и алгоритмам управления можно не только достичь сантиметровой или даже миллиметровой точности позиционирования, но и эффективно подавить раскачивание крюка и груза во время работы, что значительно повышает эксплуатационную эффективность и безопасность.

Системная интеграция и автоматизация: Современные цепные тали больше не являются изолированными устройствами; Их можно легко интегрировать с автоматизированными кранами и всей системой управления производством завода, обеспечивая полную автоматизацию процессов погрузки-разгрузки материалов, становясь важным звеном в «безлюдном цехе».

Оптимизированное взаимодействие человека и машины: удобные беспроводные пульты дистанционного управления, понятные индикаторы состояния и простой интерфейс управления делают работу более интуитивно понятной и удобной, снижая трудоёмкость и требования к квалификации операторов.

Заключение:

Электрическая цепная таль, это, казалось бы, простое промышленное устройство, на самом деле является воплощением мудрости механики, электрики и материаловедения. Благодаря своей прочной цепи она объединяет огромную мощь современной промышленности; благодаря точному управлению она интерпретирует будущее направление интеллектуального производства. От первоначальной простой замены электропитания до современных комплексных решений, объединяющих мощность, точность, интеллект и безопасность, электрическая цепная таль всегда была бесшумным и надёжным краеугольным камнем промышленного производства. Возможно, она нечасто оказывается в центре внимания, но она действительно поддерживает вес современной цивилизации и, несомненно, является «хребтом промышленности».
