Использование силы: Руководство по электрическим талям и консольным кранам

В современных промышленных цехах, складских и логистических центрах, а также на строительных площадках повсеместно используются два, казалось бы, простых, но крайне важных вида оборудования: электрическая таль, которая гибко перемещается по фиксированной направляющей или тросу, и консольный кран, который охватывает определенную круговую рабочую зону благодаря своей уникальной поворотной стреле. Несмотря на свою незаметность, они составляют основу вертикального и горизонтального перемещения материалов, играя незаменимую роль в повышении эффективности и обеспечении безопасности. Понимание технической сути и областей применения обоих видов оборудования является ключевым условием для правильного выбора оборудования и оптимизации производственных процессов.

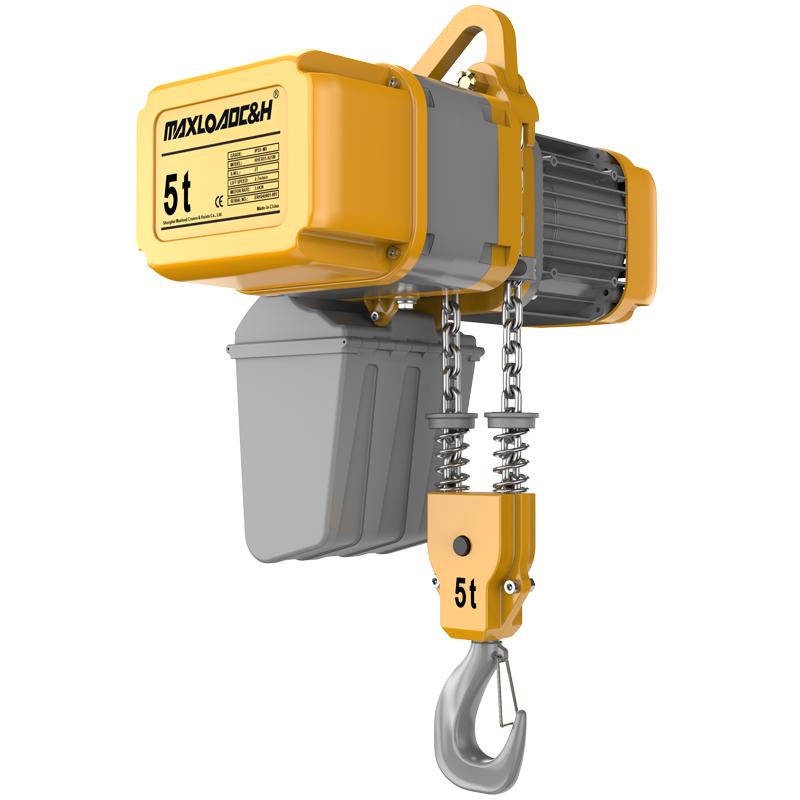

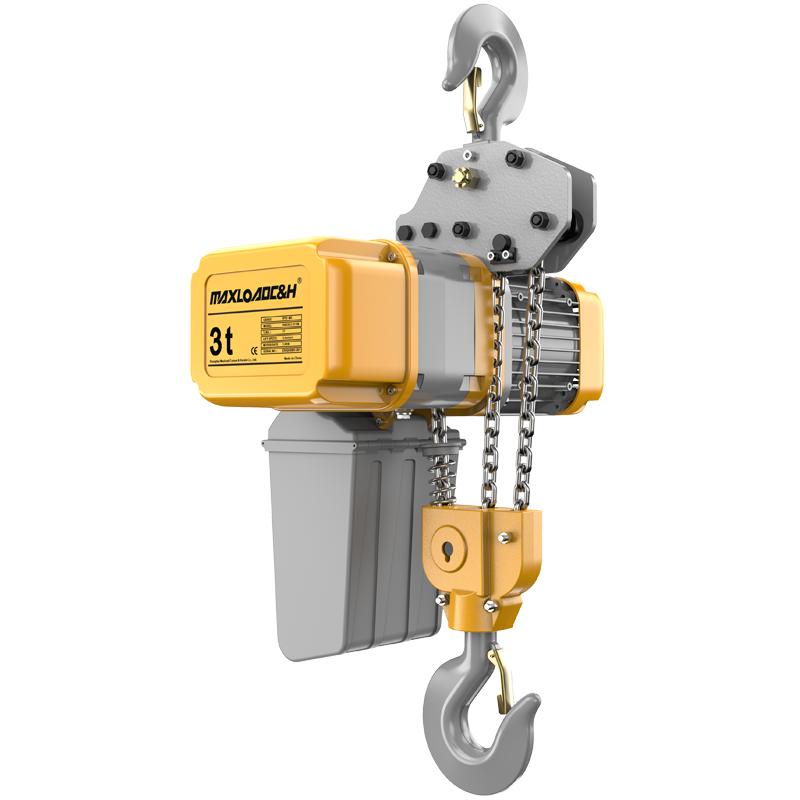

I. Электрические тали: Точный силовой агрегат для вертикального подъема

Электрическая таль по сути представляет собой высокоинтегрированный подъемный механизм с электрическим приводом. Ее основная конструкция обычно включает в себя двигатель, редукторный механизм, барабан или звездочку и крюковое устройство. Двигатель обеспечивает мощность, которая затем значительно увеличивается по крутящему моменту с помощью прецизионного редуктора, приводя в движение барабан для намотки троса или звездочку для привода подъемной цепи, тем самым обеспечивая вертикальный подъем и опускание груза. В зависимости от подъемного элемента они в основном делятся на две категории: канатные и цепные. Первые, обладая высокой прочностью и большой грузоподъемностью, подходят для средних и тяжелых грузов и больших высот подъема; вторые имеют более компактную конструкцию, меньший вес и проще в установке, гибко работая в условиях частого подъема и средних и низких нагрузок.

Помимо основной функции подъема, электрические тали часто комбинируются с различными механизмами перемещения для расширения диапазона их действия. Она может быть установлена на двутавровой балке, образуя простой балочный кран, обеспечивая перемещение по прямой или криволинейной траектории; она также может служить подъемным механизмом для тележки козлового или мостового крана, точно позиционируя материалы в двух или даже трех измерениях. Методы управления эволюционировали от традиционного проводного кнопочного управления до беспроводного дистанционного управления и даже интеграции в полностью автоматизированные системы обработки материалов, достигая более высокой степени автоматизации и интеллектуальности.

Технические преимущества электрических талей заключаются в их специализации и высокой эффективности. Они модулируют функцию подъема, делая проектирование, производство и техническое обслуживание более целенаправленными, и, как правило, обладают регулируемой скоростью подъема, чувствительным и надежным торможением и комплексной защитой от перегрузки. Их ограничения в основном заключаются в том, что простой подъемный механизм охватывает только вертикальную линию в одной «точке»; Даже при наличии механизма перемещения, рабочая зона такого крана обычно ограничена линейной траекторией движения по рельсам. Для сценариев, требующих охвата «поверхности» или многонаправленной подачи грузов в фиксированной точке, его гибкость оказывается недостаточной.

II. Консольный кран: гибкая рука для локальной обработки материалов

Консольный кран предлагает другой подход к решению этой проблемы. Его базовая конструкция состоит из вращающейся консольной балки, установленной на прочной колонне (стационарный тип) или основании (мобильный тип). Передний конец балки оснащен подъемным механизмом (часто электрической лебедкой), а задний конец обычно снабжен противовесом для уравновешивания момента нагрузки. Эта классическая механическая конструкция позволяет подъемному механизму, установленному на конце балки, легко охватывать круговую или веерообразную рабочую зону с центром в точке крепления колонны и радиусом, равным длине балки.

Привлекательность консольного крана заключается в его превосходной пространственной доступности и интуитивно понятном управлении. Вращая консоль и управляя подъемным механизмом, оператор может легко поднимать и перемещать заготовки в любое положение в пределах рабочей зоны, подобно ловкой механической руке. Он особенно подходит для распределения материалов из центральной точки подачи на несколько окружающих рабочих мест или для частых операций погрузки и разгрузки рядом со станками или сборочными линиями. Консольные краны со стационарной колонной структурно устойчивы и подходят для долговременных стационарных рабочих мест, в то время как мобильные типы (например, настенные или на колесном основании) обеспечивают гибкость в изменении места работы по мере необходимости.

Однако возможности консольного крана строго ограничены его конструктивной механикой. Его грузоподъемность зависит не только от номинальной нагрузки подъемного механизма, но, что более важно, от сопротивления изгибу и опрокидыванию консольной конструкции (особенно колонны и поворотного подшипника). Поэтому при одинаковой длине балки его номинальная грузоподъемность обычно значительно меньше, чем у мостового крана тех же характеристик. Кроме того, его рабочая зона строго ограничена веерообразной областью вращения консоли, и он не может обеспечить охват всего пролета цеха, как мостовой кран.

III. Сотрудничество и выбор: Рациональное принятие решений на основе анализа сценариев использования

Электрические подъемники и консольные краны не являются взаимоисключающими конкурентами; на практике они часто работают вместе, дополняя сильные стороны друг друга. Например, на крупной сборочной линии мостовой кран (оснащенный мощным электрическим подъемником) может отвечать за подъем крупных компонентов со склада и их перемещение между различными сборочными участками, в то время как рядом с каждым рабочим местом устанавливается легкий консольный кран для точного позиционирования и тонкой настройки компонентов рабочими на стапелях и приспособлениях. Такая комбинация обеспечивает эффективную интеграцию «крупномасштабного грубого позиционирования» и «мелкомасштабной точной работы».

При выборе подходящего оборудования для конкретного сценария применения следует систематически оценивать следующие параметры:

1. Характеристики нагрузки и рабочий диапазон: Четко определите максимальную грузоподъемность, обычный диапазон нагрузки, требуемую высоту подъема, а также то, является ли охватываемая горизонтальная область линейной, веерообразной или большой прямоугольной областью. Для фиксированных точек и многонаправленной подачи в веерообразной области консольные краны имеют явное преимущество; для линейной транспортировки на большие расстояния или охвата больших площадей больше подходят мостовые/козловые краны с подъемниками.

2. Частота использования и технологический процесс: Проанализируйте, является ли перемещение материалов непрерывным и частым или прерывистым. Рабочие места с частым использованием требуют от оборудования более высокой надежности, простоты эксплуатации и эргономичности. Интуитивно понятное управление консольными кранами значительно снижает трудоемкость работы операторов.

3. Ограничения по пространству и условия установки: Оцените высоту производственного здания, несущую способность колонн или стен, площадь пола, а также наличие существующих направляющих, которые можно использовать. Стационарные консольные краны требуют прочного фундамента или стены; краны с электрическими подъемниками требуют надежной опорной конструкции для направляющих.

4. Требования к управлению и автоматизации: Рассмотрите, требуется ли прямое ручное управление или желательна интеграция в более совершенную автоматизированную систему управления. Оба типа оборудования имеют потенциал для автоматизации, но методы интеграции и сложность различаются.

Электрические подъемники и консольные краны, как два классических вида промышленных манипуляторов, преобразуют электрическую энергию в точную и управляемую механическую силу благодаря своей продуманной конструкции. Их часто недооценивают, однако они являются незаменимыми краеугольными камнями современных производственных и логистических систем. Выход за рамки простого сравнения параметров производительности отдельных видов оборудования и понимание их принципов и преимуществ с точки зрения системного процесса имеет решающее значение для принятия наиболее рациональных решений в практических приложениях. Это позволяет этим невидимым силам по-настоящему способствовать гармоничной интеграции эффективности, безопасности и экономической целесообразности, постоянно стимулируя совершенствование и интеллектуальную трансформацию промышленного производства.
