Совместная погрузка и разгрузка с помощью электрических цепных тали и стреловых кранов

В современных производственных цехах, складах или сборочных линиях точный и эффективный поток материалов имеет решающее значение для обеспечения производственного ритма и повышения общей эффективности работы. В условиях сложных и разнообразных задач по обработке материалов — таких как сборка тяжелых компонентов в фиксированных точках, подача материалов для гибких производственных линий или точный подъем в ограниченных пространствах — одного погрузочно-разгрузочного оборудования часто недостаточно. В этом случае сочетание преимуществ вертикального подъема электрических лебедок с горизонтальным охватом и гибкими возможностями вращения консольных кранов для создания системы совместной обработки материалов становится отличным решением для задач обработки материалов на коротких и средних расстояниях, с высокой частотой и точным позиционированием.

I. Анализ основных компонентов: Каждый из них выполняет свою функцию, дополняя сильные стороны друг друга

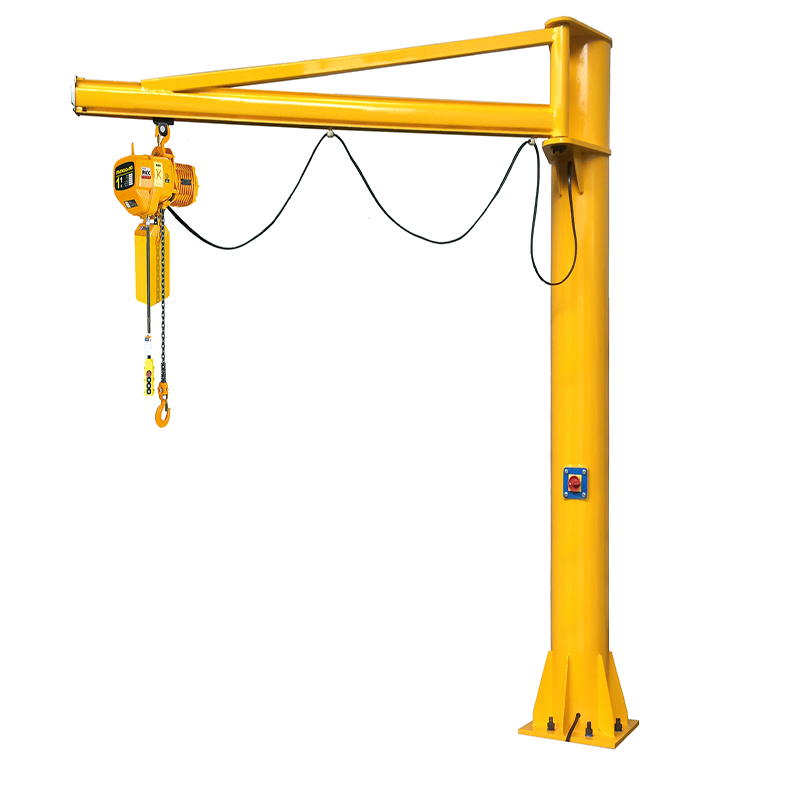

Консольный кран: гибкое решение для охвата пространства

Основной особенностью консольного крана является его консольная конструкция, обычно состоящая из колонны, вращающегося механизма и консольной балки. Он позволяет обеспечить подачу материала в пределах круглой или веерообразной области, центрированной на колонне. Его основные преимущества:

Горизонтальная гибкость: Консоль может вращаться горизонтально на ≥180 градусов, обеспечивая прямую и быструю «доставку» материалов к целевому рабочему месту, что исключает необходимость в пространстве и времени для прямых участков или поворотов транспортных средств.

Точное позиционирование: В сочетании с ручной или электрической системой вращения операторы могут легко точно настроить груз в нужное положение, что делает его особенно подходящим для загрузки и разгрузки станков, а также для перемещения деталей между рабочими местами.

Экономия пространства: Установка на колонне значительно экономит пространство на полу, особенно подходит для установки вдоль стен или колонных решеток, позволяя максимально использовать вертикальное пространство цеха без влияния на движение транспорта на полу.

Электрическая лебедка: Надежный источник вертикального питания. Электрическая лебедка является основным компонентом, обеспечивающим вертикальный подъем, и обычно устанавливается на передвижной тележке консоли. Основные характеристики включают:

Высокоэффективный подъем: Благодаря электроприводу обеспечивается плавный и быстрый подъем тяжелых предметов с помощью зубчатых передач или червячных механизмов, что значительно снижает трудозатраты.

Точное управление: Оснащенная несколькими скоростными режимами и режимом толчкового перемещения, она позволяет осуществлять микроподъем и опускание тяжелых предметов с точностью до миллиметра, отвечая требованиям точной сборки или выравнивания.

Безопасность и надежность: Стандартные функции включают защиту от перегрузки, концевые выключатели и аварийное торможение для обеспечения безопасных и контролируемых операций подъема.

В совокупности две системы обеспечивают идеальное разделение труда: консольная часть отвечает за горизонтальную подачу, а лебедка — за вертикальный подъем и опускание, обеспечивая бесперебойную трехмерную обработку материалов от начала до конца.

II. Совместная работа: упрощенная, плавная и эффективная

Типичный процесс совместной работы с использованием электрической лебедки и консольной балки полностью воплощает принцип повышения эффективности «1+1>2»:

Захват и перемещение: Операторы легко перемещают консольную балку с помощью устройств управления, точно позиционируя электрическую лебедку, подвешенную ниже, непосредственно над транспортируемым материалом. Лебёдка опускает свой крюк или специальный подъемный инструмент для безопасного захвата материала.

Подъем и вращение: Электрическая лебедка поднимает материал на безопасную высоту. Затем консольная балка плавно вращается, преодолевая оборудование, верстаки или другие препятствия, чтобы напрямую доставить материал в целевое место.

Точное позиционирование и размещение: Благодаря микро-вращению консольной балки и точному ступенчатому опусканию электрической лебедки материалы размещаются точно в заданном месте. Весь процесс может быть легко выполнен одним человеком на земле, без необходимости использования других транспортных средств или нескольких человек.

Сброс и режим ожидания: После установки разгруженный подъемник можно поднять на высоту, не препятствующую работам внизу, а консоль можно повернуть к часто используемой точке комплектации, ожидая следующей инструкции по перемещению.

Этот режим совместной работы полностью меняет традиционный сложный процесс «комплектация погрузчиком → транспортировка → позиционирование → разгрузка», объединяя множество этапов в непрерывное «прямое воздушное» действие.

III. Углубленный анализ преимуществ совместной работы: беспроигрышная ситуация для эффективности, безопасности и экономичности

Значительное повышение эффективности производства:

Сокращение времени обработки: Прямой воздушный путь от точки до точки является кратчайшим путем, позволяющим избежать объездов и времени ожидания, связанных с наземным транспортом.

Сокращение количества операционных этапов: интеграция операций комплектации, транспортировки и размещения в единую систему обеспечивает бесперебойную и непрерывную работу, что делает ее особенно подходящей для производственных линий с жесткими сроками.

Оптимизированная эргономика: точное позиционирование оператора и снижение усилий минимизируют ненужные движения, уменьшая утомляемость и позволяя больше сосредоточиться на точном выравнивании и безопасности.

Значительно оптимизированное использование пространства: полное использование пространства над головой, практически исключающее необходимость в ценных проходах на уровне земли, освобождая место для другого оборудования, хранения материалов или безопасных зон.

Особенно подходит для реконструкции старых заводов с ограниченным пространством или добавления рабочих мест к существующим производственным линиям без нарушения общей планировки.

Комплексно улучшенная безопасность и точность эксплуатации: плавный подъем и контролируемое движение электрической лебедки предотвращают раскачивание материала, защищая прецизионные детали и обработанные поверхности.

Точные возможности 3D-позиционирования напрямую повышают качество и стабильность сборки и загрузки.

Экономичность инвестиций и эксплуатационных расходов: Разумные первоначальные инвестиции: По сравнению с прокладкой рельсов для мостовых кранов по всей площади или использованием нескольких крупных погрузочно-разгрузочных машин, эта система совместной работы часто оказывается более экономически выгодной.

Низкие эксплуатационные расходы: Низкое энергопотребление благодаря электрическому приводу, относительно простое техническое обслуживание и возможность управления одним человеком значительно снижают затраты на рабочую силу.

Высокая гибкость и адаптивность: Система может быть перемещена или расширена в соответствии с изменениями технологического процесса, что защищает долгосрочные инвестиции.

IV. Сценарии применения и соображения по выбору системы

Это решение для совместной работы широко используется в:

Машинном производстве: Частая погрузка и разгрузка материалов для токарных, фрезерных и обрабатывающих центров.

Сборочных линиях: Перемещение крупных компонентов, таких как двигатели и редукторы, между рабочими местами.

Складировании и логистике: Перемещение товаров между зонами стеллажей и зонами упаковки/контроля.

Мастерских по техническому обслуживанию: Разборка и установка тяжелых компонентов во время технического обслуживания оборудования.

Лабораториях или чистых помещениях: Перемещение прецизионных инструментов или специальных материалов.

При планировании и выборе системы следует учитывать следующее:

Анализ нагрузки: Определите максимальную грузоподъемность, типичную нагрузку и положение центра тяжести.

Диапазон охвата: Определите длину консоли, угол поворота и положение установки колонны в зависимости от компоновки рабочего места.

Требования к точности и скорости: Выберите соответствующий уровень скорости подъема лебедки и метод управления вращением консоли.

Адаптация к условиям окружающей среды: Учитывайте особые требования к условиям окружающей среды, такие как пыле-, водонепроницаемость, взрывозащищенность или низкие температуры.

Взаимодействие человека и машины и безопасность: Выберите соответствующие методы управления и обеспечьте установку полного комплекта устройств безопасности.

Заключение: Сотрудничество между электрическими лебедками и консольными кранами — это не просто комбинация оборудования, а пространственная реорганизация и перепроектирование процессов на основе логики материальных потоков. Оно разбивает жесткие сборочные линии на гибкие, точные «воздушные транспортные единицы», обеспечивая качественный скачок в обработке материалов от «транспортировки» к «точной доставке». В современную эпоху углубляющегося интеллектуального производства и бережливого производства это эффективное, гибкое и экономичное решение для совместной транспортировки все чаще становится ключевым инструментом для улучшения внутренней логистики цехов и позволяет предприятиям снижать затраты и повышать эффективность. Благодаря научному планированию и разумному выбору оно, несомненно, обеспечит существенный скачок в производительности предприятия.
