Электрические тали и мостовые краны: ключевые игроки в современной промышленности

Подъемное оборудование играет незаменимую роль во многих областях, включая современное промышленное производство, строительство, логистику, складское хозяйство и даже при монтаже крупногабаритного оборудования. Подобно «рукам» промышленных гигантов, они легко поднимают, точно перемещают и безопасно размещают тяжелые предметы, значительно повышая эффективность работы и снижая нагрузку на персонал и риски для безопасности. Среди различных типов подъемного оборудования электрические тали и мостовые краны являются двумя наиболее распространенными типами. Хотя их названия часто используются как синонимы, они тесно связаны, но при этом значительно различаются по конструкции, функциям и применению. В этой статье будет представлен углубленный анализ этих двух типов оборудования, чтобы помочь вам лучше понять их характеристики и сценарии применения.

I. Основной анализ

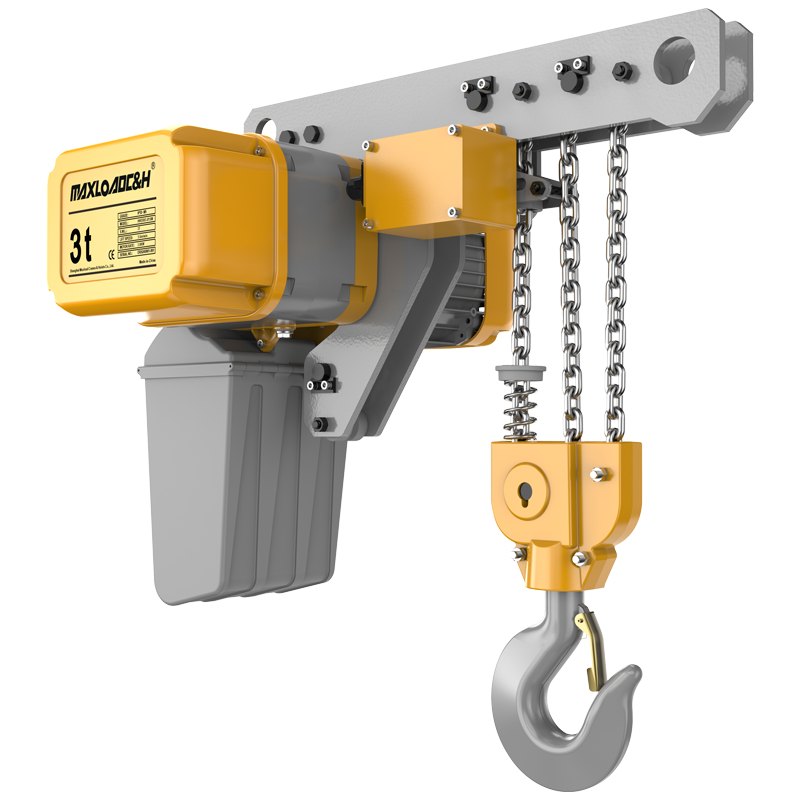

Типичная электрическая тали в основном состоит из следующих частей:

Приводной двигатель: обеспечивает источник питания, обычно делится на двигатели с коническим ротором и обычные двигатели.

Редукторный механизм: снижает высокую скорость вращения двигателя, преобразуя ее в мощный подъемный момент.

Барабан и стальной трос/цепь: Наматывает несущий элемент (стальной трос или цепь), обеспечивая подъем и опускание крюка за счет вращения вперед и назад.

Крюковое устройство: Компонент, непосредственно соединяющий с грузом.

Электрическая система управления: Включает блок управления, кнопочные переключатели или пульт дистанционного управления для управления подъемом и перемещением.

Механизм перемещения: Некоторые электрические лебедки оснащены тележкой, позволяющей осуществлять линейное перемещение по направляющим из двутавровых балок, расширяя диапазон их работы.

Основные характеристики:

Компактная конструкция, высокая степень интеграции: Силовой, передающий и намоточный механизмы интегрированы в легкий корпус.

Гибкая установка: Может использоваться независимо или в качестве ключевого компонента на более крупном кране.

Простота управления: В основном используется пошаговое управление, обеспечивающее быструю реакцию и точное позиционирование.

Широкий диапазон грузоподъемности: От нескольких сотен килограммов до десятков тонн, но обычно используется для применений с малой и средней грузоподъемностью.

Типичные сценарии применения:

Точечный подъем деталей в цехах и на сборочных линиях.

Обработка материалов на складах и в гаражах.

В сочетании с простыми козловыми или консольными кранами, образуя малогабаритную подъемную систему.

В качестве основного подъемного механизма мостового крана.

II. Системная интеграция

Мостовой кран, также известный как мостовой кран, представляет собой более сложную и полную систему обработки материалов. Подобно подвижному «мосту», он перекрывает цех или склад, покрывая прямоугольную площадь в трехмерном пространстве.

Основная конструкция и принцип работы: Стандартный двухбалочный мостовой кран обычно включает в себя три основных механизма управления:

Мост: Основная металлическая конструкция, перекрывающая обе стороны заводского здания, состоит из главных и концевых балок. Он несет вес всех механизмов и грузов и перемещается в продольном направлении по надземным рельсам по обеим сторонам заводского здания с помощью механизма перемещения тележек.

Подъемная тележка: перемещается вбок вдоль основных балочных направляющих моста. Тележка объединяет основные компоненты — электрическую лебедку, механизм перемещения тележки и систему управления.

Электрическая система управления: включает кабину оператора, наземное управление или дистанционное управление, координирующее комбинированные движения тележки, крана и подъемного механизма для подъема тяжелых предметов в любой точке рабочей зоны.

Основные характеристики:

Высокая эффективность использования пространства: не занимает наземную рабочую зону, полностью используя пространство над заводским зданием.

Большой рабочий диапазон: благодаря комбинированному перемещению тележки и крана она может охватывать почти всю площадь под пролетом заводского здания.

Мощная функциональность и высокая грузоподъемность: предназначена для подъема чрезвычайно тяжелых грузов и может быть оснащена различными подъемными инструментами, такими как вспомогательные крюки, грейферные ковши и электромагнитные патроны.

Систематический и индивидуальный подход: специально разработана в соответствии с потребностями пролета цеха, высотой подъема, графиком работы и условиями окружающей среды.

Типичные сценарии применения: Обработка и сборка сырья, полуфабрикатов и готовой продукции в машиностроении и металлургической промышленности.

Монтаж и техническое обслуживание оборудования на электростанциях и в котельных.

Обработка контейнеров или тяжелых грузов в крупных складских и логистических центрах.

Практически на любом промышленном объекте требуются частые операции по подъему тяжелых грузов на большой стационарной площадке.

III. Уточнение взаимосвязей

Основные различия:

Идентичность: Электрический подъемник — это «компонент» или «независимый инструмент»; тележка — это «интегрированная система».

Размеры перемещения: Стационарные лебедки могут осуществлять только вертикальный подъем; лебедки с тележками могут осуществлять «горизонтальное одномерное + вертикальное» перемещение; тележки могут обеспечивать «горизонтальное двумерное + вертикальное» перемещение с охватом во всех направлениях.

Масштаб и управление: Лебедки, как правило, имеют простую конструкцию и управляются напрямую; мостовые краны имеют сложную конструкцию, требующую координации множества механизмов и более совершенных систем управления.

Внутреннее соединение: В большинстве мостовых кранов общего назначения функция подъема осуществляется одной или несколькими электрическими лебедками. Можно сказать, что электрическая лебедка является сердцем функции «подъема и опускания» мостового крана. Однако мостовой кран представляет собой гораздо большую платформу, обеспечивающую этому «сердцу» платформу для бокового перемещения и прочную опорную конструкцию.

Как выбрать: электрическую лебедку или мостовой кран?

Выбор зависит от ваших конкретных потребностей:

Выбирайте автономную электрическую лебедку, когда:

Рабочий диапазон фиксирован, и подъемные операции требуются только в одной точке или вдоль линии.

Бюджет ограничен, и в цехе уже есть подходящая опорная конструкция.

В качестве временного, вспомогательного или дополнительного подъемного устройства.

Пространство ограничено, что делает невозможным установку крупной конструкции мостового крана.

Выбирайте мостовой кран, когда:

Необходимо выполнять комплексные погрузочно-разгрузочные работы на большой площади в пределах стационарного завода или склада.

Частые подъемные работы, тяжелые грузы и высокие требования к точности позиционирования и эффективности работы.

Процесс требует перемещения тяжелых предметов между несколькими рабочими местами.

Цель состоит в том, чтобы максимально эффективно использовать площадь, обеспечить разделение персонала и оборудования и повысить безопасность.

IV. Безопасность и будущее

Независимо от того, используются ли электрические лебедки или мостовые краны, безопасность всегда является главным приоритетом. Крайне важно обеспечить установку, проверку и регулярное техническое обслуживание оборудования квалифицированными организациями. Операторы должны быть профессионально подготовлены, строго соблюдать правила техники безопасности, проверять состояние оборудования перед началом работы, избегать перегрузок и косого натяжения, а также обеспечивать свободные пути подъема и безопасность персонала.

В перспективе, с развитием Индустрии 4.0 и интеллектуального производства, электрические лебедки и мостовые краны также развиваются в направлении интеллекта и Интернета вещей (IoT). Эти технологические достижения будут способствовать дальнейшим инновациям в логистике и обработке материалов, придавая больший импульс промышленному производству.

В целом, электрические лебедки представляют собой гибкие и эффективные «подъемные захваты», а мостовые краны — комплексные «сети пространственной транспортировки», построенные на их основе. Понимание их соответствующих характеристик и синергетических взаимосвязей помогает компаниям делать более научный, экономичный и безопасный выбор при выборе оборудования, планировании цехов и оптимизации логистики, тем самым эффективно повышая основную производительность.
