Точное взаимодействие: искусство промышленного симбиоза

В современных производственных цехах, оживленных портовых терминалах или на крупных площадках по установке оборудования часто можно увидеть такую картину: искусно сконструированный консольный кран стоит рядом с рабочим местом, его гибкая стрела поддерживает устойчивую и точную электрическую лебедку, которая поднимает и перемещает тяжелые предметы. Это, казалось бы, простое сочетание движения и неподвижности представляет собой высокоэффективное и надежное «золотое партнерство» в промышленной обработке материалов, играющее незаменимую роль в повышении эффективности работы и обеспечении безопасности производства.

I. Специалисты по обработке материалов, каждый из которых выполняет свои обязанности

Чтобы понять, почему это сочетание настолько эффективно, необходимо сначала проанализировать его основные функции и характеристики.

Консольный кран: гибкая позиционирующая «механическая стрела»

Консольные краны, часто называемые поворотными кранами или консольными кранами, представляют собой относительно простой тип поворотного крана. Основные компоненты включают в себя:

Колонна: служит основной опорой для всего оборудования, обычно крепится к земле или подвешивается к стене или крыше, обеспечивая устойчивое основание.

Консоль: горизонтальная или слегка наклонная стрела, расширяющая возможности подъема. Она может иметь фиксированную длину или быть телескопической; некоторые модели также позволяют наклонять консоль в определенном диапазоне углов для регулировки рабочего радиуса.

Поворотный механизм: основной компонент, приводящий консоль во вращение горизонтально вокруг колонны. Вращение может быть ручным или с электроприводом, обеспечивая полный охват.

Концевой блок: свободный конец консоли, используемый для подвешивания подъемного привода, например, электрической лебедки.

Основное преимущество стреловых кранов заключается в их превосходной гибкости позиционирования и экономии пространства. Благодаря отсутствию сложной системы направляющих, они могут быстро и точно доставлять грузы в заданные точки в веерообразной или круговой области, центрированной на колонне, с радиусом, равным длине консоли. Эта конструкция особенно подходит для частых подъемных операций на стационарных рабочих местах, таких как погрузка и разгрузка станков, транспортировка компонентов на сборочных линиях и извлечение инструментов и деталей из зон технического обслуживания, эффективно заменяя ручную погрузку и разгрузку и снижая утомляемость и риски для рабочих.

Электрическая лебедка: «Мощная рука» для эффективного подъема

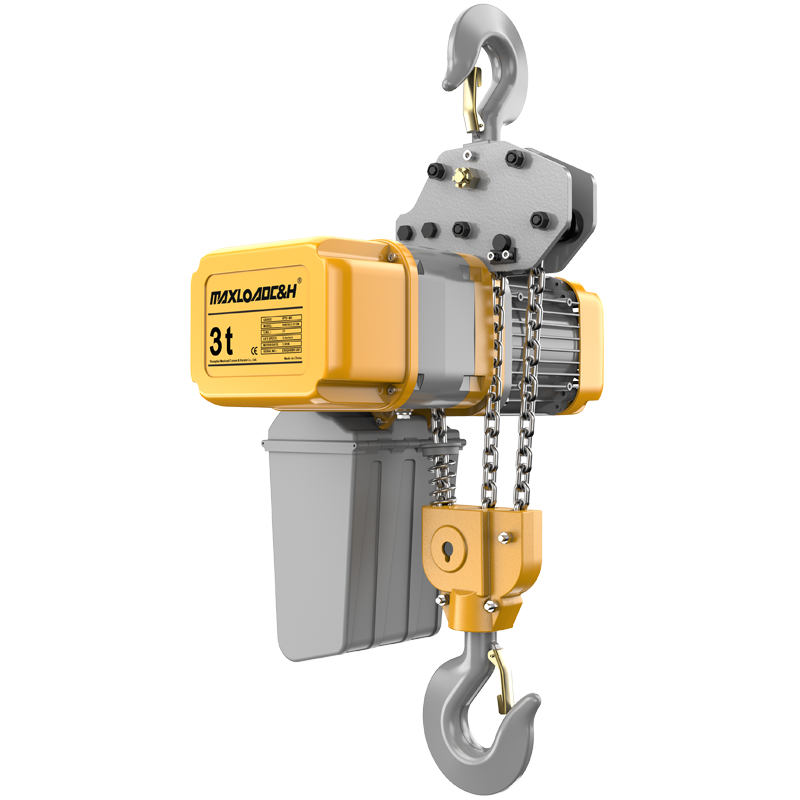

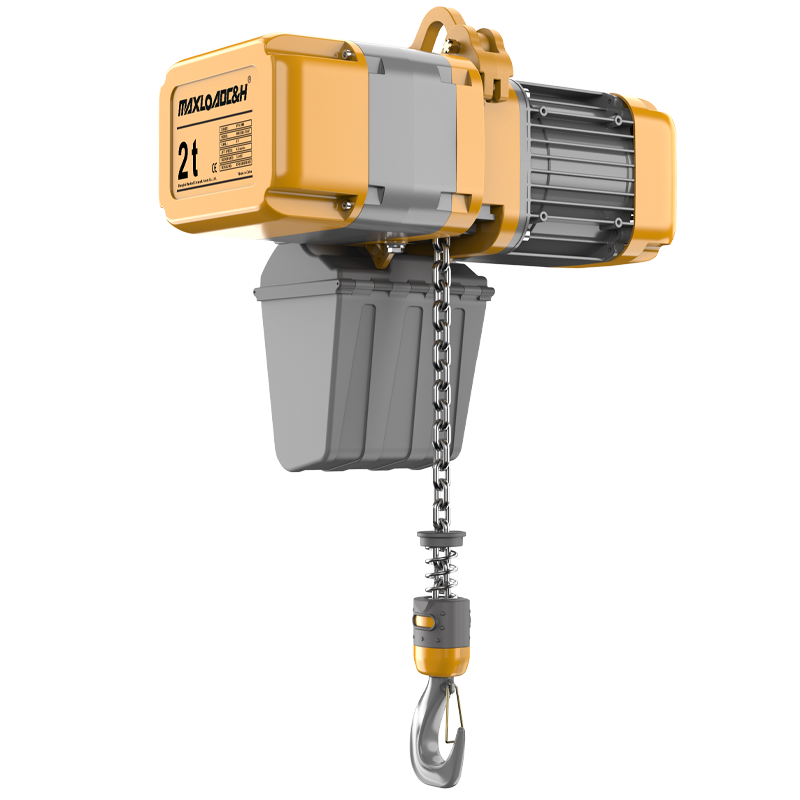

Электрическая лебедка — это компактное подъемное устройство, объединяющее двигатель, редуктор, барабан (или звездочку), крюк и систему управления. Электрические лебедки в основном классифицируются на две категории в зависимости от средства подъема: тросовые электрические лебедки и цепные электрические лебедки. Их основная функция — обеспечение стабильной и контролируемой вертикальной подъемной силы.

Типичная электрическая лебедка обычно включает в себя:

Систему привода и передачи: Двигатель обеспечивает мощность, которая через прецизионный редуктор преобразует высокоскоростное вращение в низкоскоростной выходной крутящий момент, приводя в движение барабан для наматывания и разматывания троса или звездочку для привода цепи.

Подшипниковый механизм: Трос или подъемная цепь отвечают за непосредственную передачу и перенос груза.

Подъемное устройство: Для соединения с грузом используются стандартные крюки, специальные подъемные инструменты или электромагнитные патроны и т. д.

Система управления: Обычно управляется с помощью подвесной кнопочной станции или пульта дистанционного управления, обеспечивая управление подъемом и, возможно, боковым перемещением.

Устройства безопасности: Защита от перегрузки, верхние и нижние концевые выключатели, аварийное отключение питания и т. д. имеют решающее значение для обеспечения безопасной работы.

Основное преимущество электрических лебедок заключается в их высокой грузоподъемности, плавном регулировании скорости, высокой повторяемости и простоте интеграции. Они могут безопасно и без усилий поднимать тяжелые предметы с земли или из нижних положений на необходимую высоту.

II. 1+1>2 Эффективная интеграция

Когда электрическая лебедка используется в качестве подъемно-извлекающего устройства, подвешенного на конце стрелы крана JIB, они достигают идеальной функциональной взаимодополняемости и интеграции, создавая значительный синергетический эффект:

Точное перемещение с полным трехмерным охватом: Кран JIB решает проблему горизонтального позиционирования, в то время как электрическая лебедка точно осуществляет вертикальный подъем и опускание. Операторы могут легко поднимать тяжелые объекты в любую точку трехмерного пространства, просто вращая стрелу и управляя кнопками лебедки, достигая почти роботизированной гибкости манипулятора, но с меньшими затратами и ограничениями в применении.

Значительно повышенная эффективность работы и снижение трудозатрат: На стационарных рабочих местах или в ограниченных пространствах эта комбинация устраняет необходимость в больших мостовых кранах, обеспечивая доступ по требованию и значительно сокращая время работы.Это полностью освобождает рабочих от тяжелой и опасной ручной погрузки/разгрузки, позволяя легко перемещать объекты весом от сотен килограммов до нескольких тонн.

Превосходная адаптируемость к пространству и экономичность: краны JIB имеют компактную конструкцию, занимая мало или совсем не занимая места на полу, что делает их особенно подходящими для установки в цехах с ограниченным пространством, рядом с производственными линиями, в углах складских помещений или зонах технического обслуживания оборудования. По сравнению с комплектными мостовыми крановыми системами, их стоимость установки и требования к заводским конструкциям ниже, что делает их экономичным выбором для частичной автоматизации погрузки/разгрузки материалов.

Повышенная безопасность и удобство эксплуатации: механизированный и контролируемый процесс подъема значительно снижает риск производственных травм, таких как травмы от сдавливания и скручивания, вызванные ручной погрузкой/разгрузкой. Плавный запуск и торможение электрической лебедки предотвращают сильное раскачивание груза. Операторы, как правило, работают в непосредственной близости от груза на земле, с хорошей видимостью и прямым управлением, что повышает безопасность эксплуатации.

III. Универсальный промышленный помощник

Сочетание электрических лебедок и стреловых кранов, благодаря своей гибкости и эффективности, проникло во многие отрасли промышленности: цеха механической обработки и сборки, погрузка и разгрузка станков с ЧПУ и обрабатывающих центров; транспортировка пресс-форм и заготовок; перемещение крупных компонентов, таких как двигатели и редукторы, на сборочных линиях.

Зона ремонта и технического обслуживания оборудования: расположена рядом с ремонтной ямой и в зоне осмотра оборудования, используется для подъема разобранных двигателей, насосов, редукторов и т. д., облегчая проведение ремонтных работ.

Склад и логистический центр: расположен на погрузочно-разгрузочных платформах и стеллажных площадках склада, используется для обработки упакованных товаров, поддонов или тяжелых материалов.

Автомобильное производство и ремонт: используется для обработки пресс-форм для кузовных панелей автомобилей и узлов двигателей.

Лаборатория и испытательный центр: используется для безопасного и бесперебойного подъема прецизионных приборов, испытательного оборудования или тяжелых образцов.

Новая энергетическая область: Используется для перемещения материалов на линиях производства аккумуляторных батарей, при установке фотоэлектрических панелей и т. д.

IV. Ключ к достижению оптимального соответствия

Выбор подходящей комбинации электрических лебедок и стреловых кранов для конкретных сценариев применения требует всестороннего учета следующих факторов:

Требования к грузу: Определите максимальную грузоподъемность, а также распространенную форму, размер и способ подъема груза.

Рабочий диапазон: Определите требуемый радиус охвата и высоту подъема. Угол поворота стрелового крана также необходимо выбирать с учетом препятствий на площадке.

Частота использования и уровень работы: Используется ли оборудование часто, ежедневно, или только изредка? Это определяет уровень работы оборудования и влияет на выбор двигателей и конструктивных элементов.

Условия и условия установки: Оцените несущую способность, габариты помещения, условия электроснабжения и факторы окружающей среды в месте установки, чтобы выбрать соответствующий уровень защиты и конструктивную форму.

Требования к безопасности и управлению: Исходя из условий эксплуатации, необходимо убедиться в наличии таких функций безопасности, как двухскоростное управление, точное позиционирование, функция защиты от раскачивания, защита от перегрузки, концевые выключатели и аварийная остановка. Также следует учитывать способ управления.

Соответствие: Убедитесь, что выбранное оборудование соответствует местным или отраслевым правилам и стандартам безопасности, а установка и периодические проверки выполняются квалифицированными специалистами.

Заключение: Сочетание электрических лебедок и стреловых кранов — это не просто добавление оборудования, а проверенное, высокоинтегрированное решение для обработки материалов. Оно объединяет вертикальный подъем с фиксированной точкой опоры и гибкое горизонтальное перемещение, обеспечивая эффективное, экономичное и безопасное решение проблемы обработки материалов «последней мили» в современном промышленном производстве благодаря своей модульной и компактной конструкции. В сегодняшнюю эпоху углубления концепций интеллектуального производства и бережливого производства это классическое сочетание оборудования будет продолжать играть фундаментальную роль в повышении эффективности работы, обеспечении безопасности персонала и оптимизации использования пространства, становясь незаменимым «механическим манипулятором» для современных заводов благодаря своей надежной работе и постоянному развитию. Реальное время ожидания и обработки.
