Основные элементы промышленного оборудования: электрические тали и мостовые краны

В грандиозных сценах современного промышленного производства, будь то шумные механические цеха или складские и логистические центры, заваленные материалами, всегда можно увидеть стального гиганта, перемещающегося по крышам заводов, без усилий поднимающего, опускающего и транспортирующего тонны материалов. Это удивительное оборудование состоит из золотой пары: мостовых кранов и электрических тали. Многие новички в сфере промышленного оборудования часто путают эти два понятия. Сегодня мы углубимся в принципы работы, сценарии применения и ключевые детали ежедневного обслуживания этой комбинации.

I. Определение и разделение труда: что является «сердцем», а что «скелетом»?

Проще говоря, мостовой кран обеспечивает возможность перемещения «по» поверхностям, а электрическая тали — возможность подъема «точек».

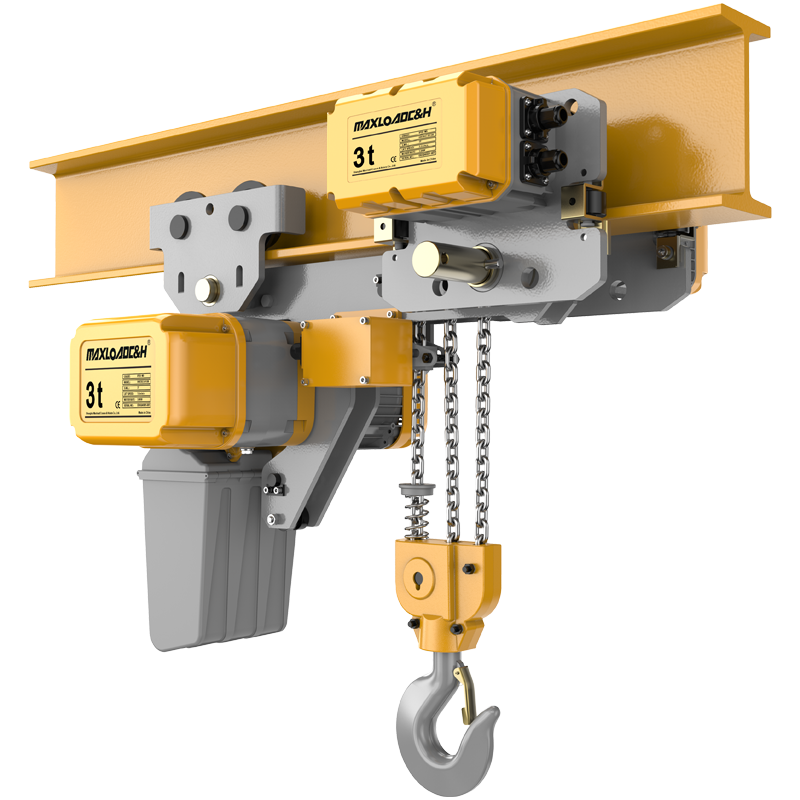

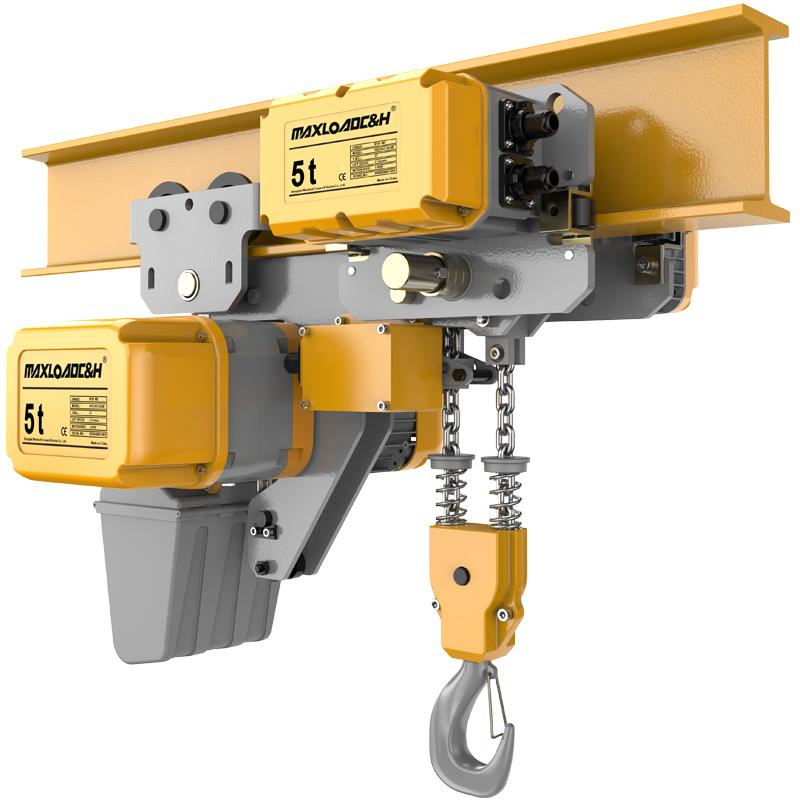

Электрическая тали — это небольшое, легкое подъемное устройство. Она может использоваться автономно, но чаще всего устанавливается на мостовом кране или монорельсовой стреле. Внутри он объединяет подъемный двигатель, механизм передачи, барабан или звездочку и крюк. По своей конструкции электрические лебедки в основном делятся на две категории: канатные и цепные. Канатная лебедка выступает в роли «сердца» или «руки» крана, отвечая за вертикальный подъем или опускание тяжелых предметов.

Сам мостовой кран представляет собой цельную несущую раму, обычно состоящую из основных балок, концевых балок, механизма перемещения тележки, механизма перемещения козловой платформы и электрической системы. Он перекрывает рельсовые балки по обеим сторонам заводского здания, образуя прямоугольную рабочую зону. Когда электрическая лебедка устанавливается в качестве подъемного механизма на «тележке» мостового крана, кран может приводить лебедку в движение в широком диапазоне боковых и продольных направлений. В этом случае мостовой кран действует как «скелет» и «ноги», отвечая за точную транспортировку тяжелых предметов в любой угол заводского здания.

II. Основная конструкция: Раскрывая точность взаимодействия, скрытую под стальным корпусом

Полностью электрический подъемный мостовой кран демонстрирует точность взаимодействия, намного превосходящую то, что может увидеть невооруженный глаз.

1. Конструкция мостовой рамы

Мостовая рама — это корпус мостового крана, обычно изготовленный из сварных коробчатых балок, обладающих превосходной жесткостью и сопротивлением изгибу. Для обеспечения безопасности эксплуатации главная балка изготавливается с определенным изгибом вверх, чтобы компенсировать прогиб вниз под нагрузкой. С одной стороны кабельного лотка обычно устанавливается площадка для удобного обслуживания; с другой стороны находится рама электропитания для подвижной тележки.

2. Подъемный механизм

Это основная технология. Взяв в качестве примера наиболее распространенную канатную электрическую лебедку, двигатель приводит в движение барабан, вращая его через редуктор. Барабан наматывает и разматывает канат, тем самым поднимая и опуская крюк. Для предотвращения запутывания или соскальзывания троса с канавки во время намотки и размотки, современные барабаны имеют точные канавки для троса и оснащены направляющими или ограничительными механизмами, обеспечивающими аккуратное выравнивание троса. Кроме того, конструкция крюка также имеет решающее значение, требуя устройства защиты от отсоединения и часто используя высококачественную низкоуглеродистую легированную сталь для предотвращения внезапного обрыва.

3. Механизм перемещения

Механизм перемещения состоит из тележки и основной тележки. Тележка обычно приводится в движение двигателем с коническим ротором, который, в свою очередь, приводит в движение ведущие колеса через редуктор. Для повышения устойчивости работы, особенно когда рельсы не параллельны, некоторые передвижные краны используют шарнирные конструкции или односторонние подшипниковые дифференциальные конструкции. Это позволяет ведущим колесам автоматически регулировать свою высоту во время работы, обеспечивая постоянный контакт всех четырех колес с рельсами и уменьшая «застревание» рельсов.

III. Сценарии применения: от домашних мастерских до тяжелой плавки

Благодаря модульной конструкции, сочетание электрических лебедок и передвижных кранов имеет чрезвычайно широкое применение. Простая замена технических характеристик и материалов позволяет адаптировать их к различным условиям.

Легкие и малогабаритные операции: В домашних гаражах, небольших мастерских или на фермах мини-электрические лебедки грузоподъемностью от 0,5 до 3 тонн в сочетании с простыми направляющими из двутавровых балок могут удовлетворить повседневные потребности в перемещении мотоциклов, двигателей или сельскохозяйственной техники. Эти устройства обычно используют бытовое напряжение 220 В, просты в эксплуатации и значительно сокращают потребность в рабочей силе.

Стандартные промышленные сценарии: Наиболее распространенными «полями битвы» для этой комбинации являются цеха машиностроения, склады и складские площадки. Электрические подъемные мостовые краны грузоподъемностью от 5 до 32 тонн отвечают за погрузку и разгрузку сырья и готовой продукции. Обычно они предлагают как наземный, так и кабинный режимы работы, при этом кабина должна обеспечивать обзор более 280 градусов для обеспечения безопасности эксплуатации.

Особые условия эксплуатации: Обычные электрические лебедки непригодны для специальных применений, таких как металлургия, литье и взрывоопасные среды. Для этих применений требуются специализированные металлургические или взрывозащищенные электрические лебедки, к изоляции двигателя, уровням защиты и надежности системы управления. Использование обычного оборудования в средах с опасностью взрыва, коррозионными газами или относительной влажностью, превышающей 85%, строго запрещено.

IV. Безопасность и техническое обслуживание: Нерушимая линия безопасности

Подъемные механизмы — это специальное оборудование; их безопасная эксплуатация имеет решающее значение для безопасности жизни и имущества. Ежедневное техническое обслуживание и периодические проверки крайне важны.

1. Детали ежедневной проверки

Предварительные проверки операторами имеют первостепенное значение. Во-первых, необходимо провести пробный запуск без нагрузки, чтобы проверить нормальную работу каждого механизма, а также чувствительность и надежность концевых выключателей. Обратите внимание на наличие трещин или необратимых деформаций на крюке; если износ опасного участка превышает 10% от его первоначального размера, его необходимо немедленно утилизировать. Проверка стального троса имеет решающее значение. Если количество оборванных проволок в одном свитке достигает заданного значения, или диаметр уменьшается более чем на 10%, или появляется узел, трос необходимо заменить.

2. Техническое обслуживание тормоза и редуктора

Тормоз является «предохранительным штифтом» подъемника. Если после подъема тяжелого груза происходит проскальзывание, это обычно происходит из-за чрезмерного зазора, вызванного износом тормозных колец. Регулировка гайки может восстановить зазор тормоза, но если тормозные кольца сильно изношены или пружины усталостно повреждены, необходима немедленная замена. Для редуктора регулярно проверяйте уровень и качество масла. Замените смазочное масло после первых 500 часов эксплуатации, а затем проверяйте его каждые три месяца, чтобы предотвратить перегрев подшипников или повреждение шестерен из-за недостаточной смазки.

3. Управление рельсами и колесами

«Износ рельсов» — распространенная неисправность в процессе эксплуатации, проявляющаяся в виде сильного износа между фланцем колеса и боковой стороной рельса. Это может быть связано с изменением ширины колеи из-за провисания главной балки или чрезмерными диагональными или перпендикулярными отклонениями самих колес. После обнаружения износа рельсов необходимо измерить развал главной балки и выравнивание колес. Проблема может быть решена путем регулировки колесных прокладок или ремонта деформации рамы моста.

В заключение, электрические лебедки и мостовые краны, благодаря сочетанию перемещения вверх и вниз, вертикального и горизонтального перемещения, освобождают людей от тяжелого ручного труда за счет точного механического взаимодействия, значительно повышая эффективность производства. Будь то небольшая бытовая лебедка стоимостью в несколько тысяч юаней или тяжелый промышленный кран стоимостью в миллионы, все они следуют схожим механическим принципам и правилам безопасности. Только при тщательном изучении конструктивных особенностей, строгом соблюдении правил эксплуатации и выполнении скрупулезного технического обслуживания этот «стальной дуэт» сможет безопасно и эффективно использоваться пользователями на производственной линии.
