Идеальный партнер в промышленном подъемном оборудовании

В оживленных цехах мы часто видим такую картину: массивная металлическая конструкция медленно перемещается по направляющим на потолке завода, в то время как меньшие, подвешенные внизу устройства точно поднимают и опускают тяжелые заготовки. Для тех, кто не знаком с этой отраслью, эти два устройства часто путают, называя их «мостовыми кранами» или «кранами». Однако на самом деле это два тесно связанных, но функционально различных понятия.

Сегодня мы углубимся в взаимосвязь между электрическими лебедками и мостовыми кранами, рассмотрим, как этот «идеальный партнер» в промышленном подъемном оборудовании работает вместе, и какие важные моменты следует учитывать при их выборе.

I. Уточнение концепции: что к чему относится?

В повседневной речи все подъемное оборудование на потолке завода часто называют «мостовыми кранами». Однако с точки зрения профессиональной классификации машин электрические лебедки и мостовые краны относятся к категории «компонент» и «целостная машина», или, другими словами, «часть» и «целое».

Электрическая лебедка, по сути, является подъемным механизмом. Его основная задача — поднимать или опускать тяжелые предметы. Он состоит из электродвигателя, редуктора, барабана или звездочки и тормозного устройства и может работать независимо, подвешенный к неподвижной опоре, но его функция относительно проста.

Передвижной кран, обычно называемый козловым краном, в промышленной терминологии часто обозначает мостовой кран. Это комплектное оборудование, способное к всенаправленному перемещению: он может не только поднимать и опускать, но и перемещать поднимаемый груз вперед, назад, влево и вправо по заводским рельсам.

Проще говоря: если сравнить передвижной кран с грузовиком, который может передвигаться по рельсам, то электрическая лебедка — это «грузовой отсек + подъемник» грузовика, отвечающий за погрузку и разгрузку товаров. Электрическая лебедка является основным компонентом передвижного крана, а передвижной кран обеспечивает платформу для электрической лебедки, позволяя ей иметь больший диапазон движения.

II. Состав и классификация мостовых кранов

Мостовой кран, как правило, представляет собой комплектное подъемное устройство, состоящее из трех основных частей: мостика, механизма перемещения и подъемного механизма. Подъемный механизм в большинстве случаев представляет собой электрическую лебедку или, на некоторых крупнотоннажных мостовых кранах, более сложную лебедочную систему.

В зависимости от конструкции и сценариев применения мостовые краны в основном классифицируются на следующие категории:

Однобалочные краны: Это наиболее распространенный тип мостового крана. Он имеет только одну главную балку, под которой подвешена электрическая лебедка, что позволяет осуществлять боковое перемещение. Одновременно вся главная балка может перемещаться вперед и назад по главной направляющей. Эта конструкция легкая, проста в установке и относительно недорога.

Двухбалочные краны: Они имеют две секции главной балки, а подъемный механизм перемещается по направляющей над главной балкой. По сравнению с однобалочными кранами, двухбалочные краны обладают большей несущей способностью, лучшей устойчивостью и большей высотой подъема, что делает их подходящими для больших пролетов, тяжелых грузов и применений, требующих частых и высокоинтенсивных операций.

Консольные краны: Эти краны не имеют полного «моста», а вместо этого имеют вращающуюся стрелу, на которой работает электрическая лебедка. Они обеспечивают чрезвычайно высокую гибкость и часто используются для перемещения материалов вблизи рабочих мест или в определенных зонах, эффективно дополняя большие мостовые краны.

III. Типы и выбор электрических лебедок

Поскольку электрическая лебедка является «сердцем» мостового крана, выбор мощного и подходящего «сердца» имеет решающее значение. В зависимости от своей конструкции и подъемного механизма электрические лебедки, используемые в мостовых кранах, в основном делятся на две категории:

1. Электрические лебедки с тросом

Это наиболее распространенный тип. Трос наматывается на барабан, а подъем и опускание тяжелых предметов осуществляется путем наматывания и разматывания троса. Преимущества: Большая высота подъема, высокая скорость работы, высокая несущая способность, отработанная конструкция и высокая безопасность.

Применимые сценарии: Общие цеха механической обработки, сборка стальных конструкций, склады, логистические перевалочные пункты и большинство других традиционных промышленных сценариев.

Критерии выбора: Помимо базового тоннажа и высоты подъема, особое внимание следует уделять рабочему уровню, который отражает расчетную нагрузку оборудования. Для цехов с высокой ежедневной частотой работы необходимо выбирать подъемник с более высоким рабочим уровнем. В то же время материал следует выбирать в соответствии с условиями эксплуатации; например, для влажных сред можно рассмотреть оцинкованный стальной трос.

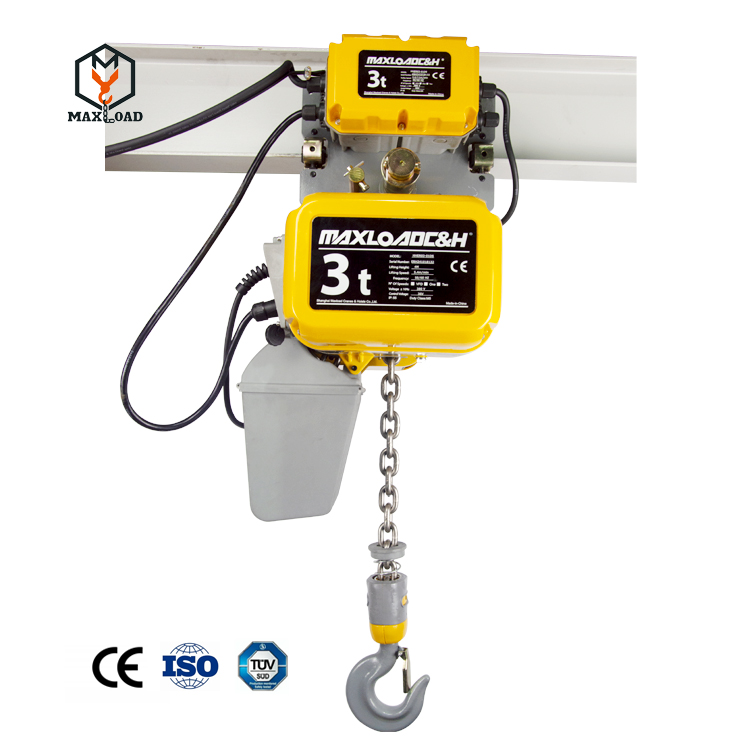

2. Цепные электрические тали

В этом типе тали в качестве подъемного элемента используется специально обработанная подъемная цепь.

Преимущества: Чрезвычайно малый вес, компактные размеры, низкая высота подъема, подходит для использования в условиях ограниченного пространства и относительно экономичная цена.

Применимые сценарии: Продукция Преимущества: Чрезвычайно малый вес, компактные размеры, низкая высота потолка, подходит для использования в условиях ограниченного пространства и относительно экономичная цена.

Применимые сценарии: Рабочие места на производственных линиях, установка прецизионного оборудования, техническое обслуживание, замена пресс-форм и т. д.

Рекомендации по выбору: Цепные тали обычно имеют меньшую грузоподъемность. При выборе обращайте внимание на износостойкость цепи и защитные меры, а также на тип тележки — ручная, цепная или электрическая.

IV. Совместный выбор: Секрет 1+1 > 2

Для обеспечения идеальной координации между электрической тали и мостовым краном, достижения эффекта 1+1 больше, чем 2, при выборе учитывайте следующие ключевые моменты:

Соответствие режимов работы: Электрические тали на мостовых кранах работают в основном двумя способами: с электрической и ручной тележкой.

Электрическая тележка: Талия имеет встроенный двигатель, приводящий в движение колеса. Оператор может управлять положением лебедки на главной балке с помощью кнопки. Подходит для частых перемещений, больших грузов или ситуаций, когда оператор находится рядом.

Тип ручной тележки: лебедка перемещается путем натяжения цепи или толкания. Имеет простую конструкцию и низкую стоимость, подходит для эпизодических перемещений, небольших грузов или ситуаций, когда оператор находится рядом.

Учет габаритных размеров при установке: При установке электрической лебедки на козловой кран необходимо точно проверить расстояние между крюком и высоту зазора. Расстояние между крюком — это расстояние от центра крюка до верхней поверхности направляющей, которое определяет максимальную высоту подъема заготовки в пределах ограниченной высоты цеха. Важно убедиться, что габаритные размеры лебедки полностью соответствуют конструкции козлового крана.

Интеграция системы управления: В современных козловых кранах в основном используется беспроводное дистанционное управление. Это требует бесшовной интеграции системы управления электрической лебедкой с системой управления козловым краном, что позволяет использовать один пульт дистанционного управления для одновременного управления всеми действиями козлового крана: перемещением, подъемом и опусканием лебедки, значительно повышая удобство и безопасность эксплуатации.

V. Стандарты безопасности: наш главный принцип

Как электрические лебедки, так и козловые краны относятся к категории специального оборудования, и безопасность всегда является приоритетом.

Сертифицированная эксплуатация и ежедневные проверки: Операторы должны пройти профессиональное обучение и получить сертификат перед началом работы с оборудованием. Перед каждым рабочим днем необходимо проверять крюк, трос/цепь на наличие неисправностей, тормоза должны быть чувствительными и надежными, а концевые выключатели — эффективными.

Строго запрещается несанкционированная эксплуатация: Необходимо строго соблюдать принцип «Десяти запретов на подъем», особенно в отношении перегрузки и наклонного подъема. Перегрузка и наклонный подъем являются основными причинами повреждения электрических лебедок и даже падений.

Правильная парковка и техническое обслуживание: После завершения работы крюк следует поднять на высоту не менее 2 метров над землей, а основное электропитание отключить. Регулярно смазывайте редуктор и проверяйте износ и старение электропроводки, чтобы обеспечить постоянное оптимальное состояние оборудования.

Заключение: Электрические лебедки и мостовые краны, одно — мощное «сердце», а другое — широкое и прочное «тело», дополняют друг друга и вместе образуют основу современной промышленной погрузочно-разгрузочной техники. Понимание их взаимосвязи, освоение научных методов подбора и строгое соблюдение правил техники безопасности не только повышают эффективность производства, но и обеспечивают надежную гарантию безопасности каждого работника. В будущей волне интеллектуализации этот золотой дуэт неизбежно будет развиваться в сторону большей интеллектуальности, точности и безопасности.
