Сочетание гибкости и мощности: электрические тали и консольные краны

В современном промышленном производстве эффективность перемещения материалов напрямую влияет на бесперебойность всего производственного процесса. С ростом сложности производственных операций отдельное подъемное оборудование часто не справляется с требованиями сложных и постоянно меняющихся условий работы. Синергетическое применение электрических тали и консольных кранов, как классическое и эффективное решение для перемещения материалов, приобретает все большую популярность среди производственных предприятий. В данной статье будет рассмотрена уникальная ценность этого сочетания с точки зрения характеристик оборудования, синергетических преимуществ, ключевых технологий и сценариев применения.

I. Понимание двух основных типов оборудования

1. Электрическая тали: основной подъемный механизм

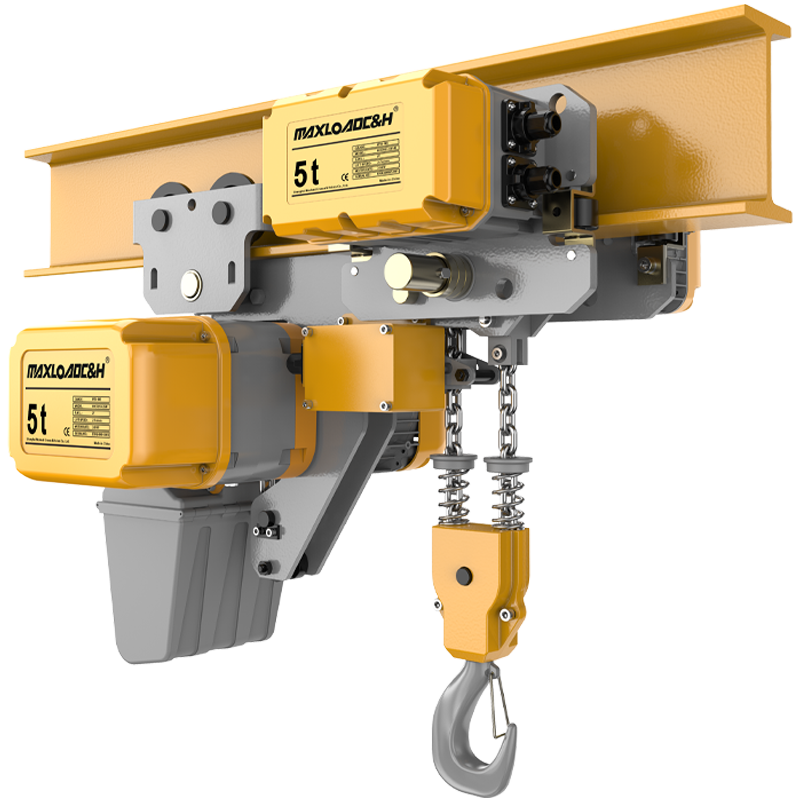

Электрическая тали — это небольшое, легкое подъемное устройство, обычно состоящее из двигателя, механизма передачи, барабана или звездочки и крюка. Ее основная функция — вертикальный подъем тяжелых предметов. По своей конструкции они в основном делятся на две категории: канатные электрические тали и цепные электрические тали. К их характеристикам относятся малый размер, легкий вес, простота в эксплуатации и высокая точность подъема; некоторые изделия могут достигать точности подъема на уровне миллиметра. Электрические лебедки могут использоваться как в качестве независимо подвешенных в фиксированной точке, так и в качестве подъемного механизма для мостовых кранов, консольных кранов и других подобных устройств.

2. Консольные краны: Гибкий диапазон рабочего охвата

Консольный кран, также известный как поворотный кран или консольная лебедка, представляет собой легкое подъемное устройство. Он в основном состоит из колонны, консоли и механизма перемещения. Его важной особенностью является возможность вращения консоли, обеспечивающей веерообразный рабочий диапазон. В зависимости от способа установки консольные краны можно разделить на колонные, настенные и мобильные. Основная функция консольного крана заключается в расширении горизонтального диапазона работы электрической лебедки, предотвращая ограничение ее работы одной точкой подъема.

II. Синергетический эффект «1+1>2»

Установка электрической лебедки на консольный кран — это не просто физическое дополнение, а глубокая функциональная интеграция, создающая значительный синергетический эффект.

1. Идеальное покрытие рабочего пространства

Без какого-либо вспомогательного оборудования электрическая лебедка может функционировать только как стационарное подъемное устройство. В сочетании с консольным краном ситуация полностью меняется. Поворотное движение консоли в сочетании с боковым перемещением электрической лебедки на двутавровой балке консоли создает полную рабочую зону в полярных координатах. Будь то вращение на 360 градусов консольного крана, установленного на колонне, или продольное перемещение и вращение консольного крана, установленного на стене, это обеспечивает беспрепятственное покрытие каждого уголка рабочего места. Эта комбинация особенно подходит для сценариев, требующих многоточечной работы в пределах фиксированной зоны, таких как загрузка и разгрузка станков и сборка рабочих мест.

2. Баланс жесткости и гибкости в несущей способности

С механической точки зрения, консольный кран, как несущая конструкция, воспринимает изгибающие и крутящие моменты. Электрическая лебедка, как выходной элемент, имеет решающее значение для эксплуатационной стабильности. В совместной конструкции электрическая лебедка подвешивается к нижнему фланцу консоли с помощью колесных пар. При подъеме тяжелых предметов электрическая лебедка передает нагрузку на консоль через колеса. Хорошо продуманная конструкция обеспечивает, чтобы прогиб консоли оставался в допустимых пределах во время движения, гарантируя как вертикальность во время подъема, так и предотвращая риск подъема или скольжения тележки из-за чрезмерной деформации консоли.

3. Баланс легкости и высокой эффективности

Патенты показывают, что, предварительно установив направляющие на поверхности опорного рычага и отрегулировав положение электрической лебедки с помощью электрического привода, пользователи могут легко осуществлять многопозиционный подъем. Такое сочетание позволяет операторам одновременно поднимать, вращать и перемещать тяжелые объекты, используя только рукоятку, что значительно снижает трудозатраты на ручную погрузку и разгрузку. Особенно в ситуациях, требующих точной установки, таких как ремонт пресс-форм или монтаж оборудования, эта комбинация позволяет удерживать тяжелый объект в «подвешенном» состоянии, облегчая точную настройку и выравнивание рабочими.

III. Ключевые технические моменты в совместных операциях

Хотя сочетание электрических лебедок и консольных кранов предлагает значительные преимущества, следующие технические моменты заслуживают особого внимания на практике для обеспечения безопасных и эффективных совместных операций.

1. Интеграция и расширенная мобильность

С развитием гибкого производства стационарные рабочие места уже не могут удовлетворять всем потребностям. В настоящее время в отрасли появились решения, интегрирующие консольные краны с электрическими платформами. Эта конструкция устанавливает консольный кран на передвижную электрическую платформу, сохраняя при этом возможность вращательного подъема и одновременно позволяя ему перемещаться между различными рабочими местами. Этот «мобильный консольный кран» решает проблему «разрыва между движением и подъемом» в традиционной погрузочно-разгрузочной работе в цехе, обеспечивая прямую транспортировку материалов между зонами и сокращая промежуточные этапы подъема.

2. Защита при совместной работе нескольких лебедок

При подъеме некоторых крупных заготовок или объектов специальной формы может потребоваться установка двух электрических лебедок на одной консоли или в одной системе для совместного подъема. В этом случае безопасность является первостепенным соображением. Несанкционированная установка электрических лебедок представляет собой значительную опасность, такую как перегрузка и столкновения между двумя лебедками. При проектировании таких совместных подъемников необходимо соблюдать определенные технические требования:

Защита от перегрузки: Оба электрических подъемника должны быть оборудованы ограничителями перегрузки. Во время совместной работы система управления должна предотвращать как превышение суммарной грузоподъемности, так и перегрузку отдельного подъемника при эксцентрической нагрузке.

Меры предотвращения столкновений: Между двумя подъемниками должны быть установлены концевые выключатели или концевые устройства. Когда один подъемник приближается к предельному положению другого, система управления должна автоматически отключать питание или подавать сигнал тревоги, чтобы предотвратить механические столкновения, которые могут повредить двигатель или редуктор.

Электрическая блокировка: Синхронное управление двумя подъемниками достигается путем установки однопозиционного/блокирующего выключателя. Когда срабатывает концевой выключатель высоты одного подъемника, другой также должен одновременно остановиться, чтобы обеспечить горизонтальное положение обрабатываемой детали.

IV. Типичные сценарии применения Совместная работа электрических подъемников и консольных кранов, благодаря своей гибкости, широко используется в различных отраслях промышленности.

1. Автомобильные сборочные линии

В автомобильных сборочных цехах, особенно на линиях сборки салона и шасси, важную роль играют консольные краны, установленные на стене, в сочетании с электрическими цепными лебедками. Они плотно располагаются по обеим сторонам производственной линии для подъема крупных узлов, таких как двигатели, трансмиссии и задние оси. Поскольку консоль может перемещаться в продольном направлении вдоль направляющей стены, она может следовать за заготовкой в соответствии с производственным ритмом, значительно повышая удобство сборки. В то же время эта конструкция не занимает место на полу, обеспечивая бесперебойную логистику на сборочной линии.

2. Механическая обработка и погрузка/разгрузка станков

В цехах механической обработки один консольный кран, установленный на колонне, может обслуживать несколько станков с ЧПУ. Рабочие используют вращательные характеристики консоли для подъема заготовок со стеллажа, вращения их к центру шпинделя станка и зажима с помощью точного подъема и опускания с помощью электрической лебедки. После обработки готовое изделие выгружается. Этот процесс заменяет традиционную ручную погрузку и разгрузку, значительно снижая рабочую нагрузку и повышая эффективность работы станков.

3. Техническое обслуживание и логистическая транспортировка

На площадках технического обслуживания оборудования комбинация мобильного консольного крана и электрической платформы очень практична. Персонал по техническому обслуживанию может перемещать оборудование рядом с крупногабаритной техникой и напрямую поднимать и заменять тяжелые компоненты. На складах и в логистических зонах консольный кран может охватывать зоны погрузки и разгрузки грузовых автомобилей, а в сочетании с эффективным подъемом электрических лебедок быстро выполнять операции по погрузке и разгрузке грузов.

V. Заключение

Синергетическое применение электрических лебедок и консольных кранов воплощает зрелость современных технологий промышленной обработки материалов. Оно решает не только проблему «как поднимать тяжелые предметы», но и проблему «как размещать тяжелые предметы в наиболее подходящем положении». От стационарных консольных кранов на колоннах до мобильного интегрированного оборудования, а затем до интеллектуальных систем с многопозиционным механизмом подъема и функциями телескопической стрелы, эта комбинация развивается в направлении большей гибкости, точности и безопасности.

Для производственных предприятий рациональное планирование и выбор синергетических решений для электрических лебедок и консольных кранов может не только оптимизировать производственные процессы и повысить эффективность работы, но и является важнейшим элементом создания гибких и экономичных производственных цехов. В будущем, с интеграцией интеллектуальных технологий управления и датчиков, это классическое сочетание получит новое развитие, открывая еще больше возможностей для промышленной обработки материалов.
