Основа промышленного подъема: электрические тали и мостовые краны

На современных промышленных предприятиях, складских и логистических центрах, а также на различных строительных площадках часто можно увидеть такую картину: массивные стальные балки, перекрывающие крышу завода, подвижный крюковой механизм, гибко поднимающий и опускающий тяжелые предметы, легко перемещая сотни килограммов или даже десятки тонн груза. Основой этой отлаженной системы является золотая пара «мостовые краны» и «электрические тали».

Многие специалисты ежедневно работают с ними, но могут не иметь систематического понимания классификации, выбора и правил техники безопасности этой пары. В этой статье мы отложим в сторону бренды и углубимся в изучение электрических тали и мостовых кранов с чисто технической и прикладной точки зрения.

I. Уточнение концепции: взаимосвязь между мостовыми кранами и электрическими талями

В промышленном контексте мостовой кран обычно обозначает полную мостовую конструкцию, включая поперечные балки, основной механизм перемещения тележек и узел тележек. Электрический подъемник, установленный на главной балке мостового крана, является основным «силовым двигателем», отвечающим за подъем тяжелых грузов.

Проще говоря, мостовой кран обеспечивает платформу для «бокового» и «продольного» перемещения, а электрический подъемник отвечает за «вертикальный подъем». Вместе они образуют трехмерную логистическую систему с осью X (боковое перемещение тележки), осью Y (переднее и заднее перемещение тележки) и осью Z (вертикальное перемещение подъемника).

II. Классификация и структурный анализ электрических подъемников

В зависимости от различных механизмов подъема, основные электрические подъемники на рынке делятся на две категории, каждая из которых имеет свои преимущества и подходит для различных условий работы.

1. Электрическая лебедка с тросом

Это наиболее распространенный тип. В ней используется двигатель для привода барабана, который наматывает трос для подъема и опускания крюка.

Преимущества: Большая высота подъема, относительно высокая скорость работы, относительно простая конструкция, удобное техническое обслуживание и замена, подходит для частого подъема объектов среднего и большого размера.

Конструктивные характеристики: Обычно используется I-образная компоновка, отличающаяся высокой жесткостью и долговечностью, а также возможность выбора различных моделей для удовлетворения различных требований к скорости.

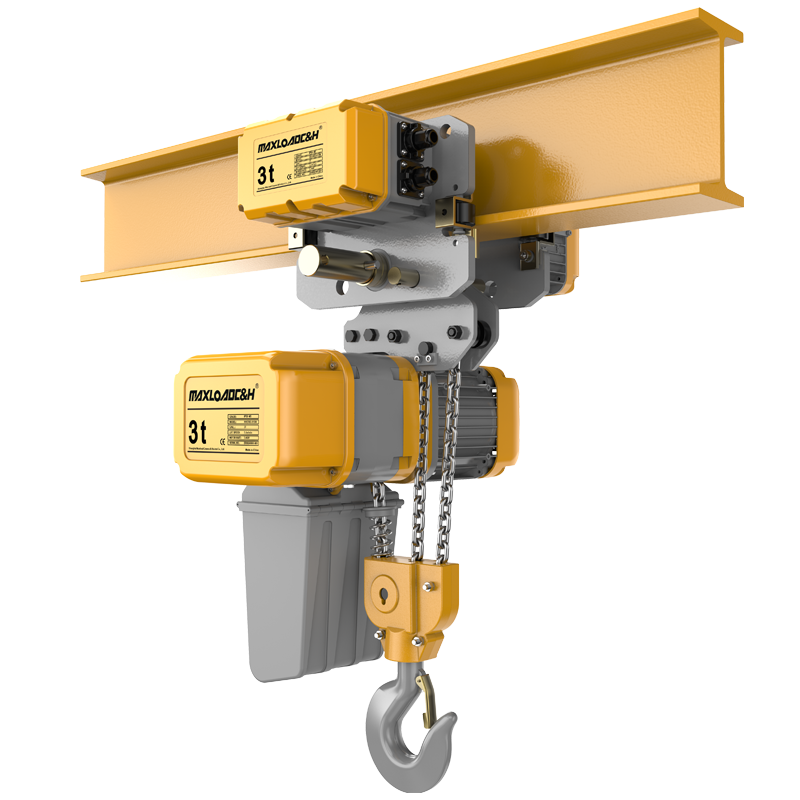

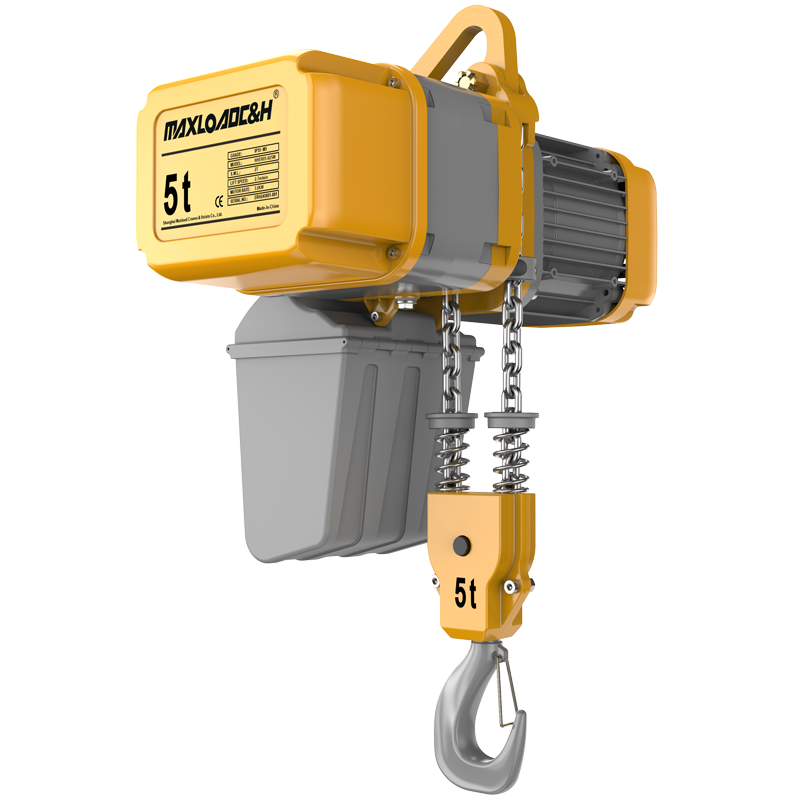

2. Электрическая цепная тали

В электрических цепных талях в качестве гибкого компонента используется специальная цепь из легированной стали, подъем осуществляется путем привода цепи через звездочку.

Преимущества: Легкий и компактный вес, особенно подходит для предприятий с низкой высотой потолка. Благодаря гибкости цепи, она менее подвержена сходу с рельсов, отлично работает в сценариях, требующих точных микроперемещений, таких как установка пресс-форм и отладка прецизионного оборудования.

Технические особенности: Современные цепные тали обычно оснащены дисковым электромагнитным тормозом постоянного тока, обеспечивающим высокий тормозной момент и низкий уровень шума. Одновременно полностью герметичный корпус из алюминиевого сплава обеспечивает отличное рассеивание тепла и пылезащиту.

III. Интеллектуальная несущая способность мостового крана

Конструкция мостового крана должна выдерживать не только вес самого электрического подъемника, но и огромные динамические нагрузки при подъеме тяжелых предметов. Высококачественная стальная балочная конструкция мостового крана обычно представляет собой коробчатую или двутавровую балку, обеспечивающую минимальный прогиб под большими нагрузками.

С точки зрения конструкции, мостовые краны можно разделить на:

Электрические однобалочные краны: Используя одну главную балку, электрический подъемник перемещается под тележкой или двутавровыми направляющими, подходят для легких и малотоннажных работ.

Электрические двухбалочные краны: Они состоят из двух главных балок, по которым перемещается электрический подъемник или тележка. Эта конструкция обеспечивает большую несущую способность, подъем сотен тонн, большую высоту подъема и лучшую устойчивость.

Для предотвращения столкновений или повреждений при достижении тележкой предельного положения, на обоих концах крана обычно устанавливаются токопроводящие рамы и буферы. Кроме того, для обеспечения безопасности эксплуатации в системе электропитания часто используются гибкие кабели или защитные токопроводящие рельсы, что позволяет избежать рисков, связанных с оголенными проводами.

IV. Как выбрать и подобрать модели?

При выборе комбинации «кран + электрическая лебедка» необходимо учитывать следующие параметры:

Класс работоспособности: Это самый важный параметр, без всяких сомнений. Класс работоспособности отражает рабочую нагрузку и условия нагрузки оборудования. Для условий высокочастотной работы, таких как механические цеха или цеха по ремонту пресс-форм, необходимо выбирать лебедку с высоким классом работоспособности, чтобы обеспечить долговечность.

Высота подъема и высота потолка: В новых заводах с низкими потолками рекомендуется использовать электрические лебедки с малой высотой потолка. Этот тип лебедки оптимизирует относительное положение крюка и лебедочного механизма, сокращая расстояние между корпусом машины и направляющей, тем самым максимально увеличивая эффективное пространство для подъема в условиях ограниченной высоты.

Способы управления:

Управление с земли: Управление осуществляется с помощью проводной рукоятки или беспроводного пульта дистанционного управления. Оператор имеет хороший обзор, но должен следить за своим положением и избегать хождения под грузом.

Управление из кабины водителя: Подходит для тяжелых подъемных работ или работы в суровых условиях. Поле зрения водителя должно превышать 280 градусов для обеспечения безопасности.

V. Безопасность прежде всего

Будь то электрическая лебедка или кран, безопасность всегда имеет первостепенное значение. Согласно статистике Ассоциации безопасности производства, многие несчастные случаи происходят из-за отказа предохранительных устройств или неправильной эксплуатации. Ниже приведены «непреложные правила», которые необходимо соблюдать:

1. Три проверки перед началом работы

Проверка концевых выключателей: Верхний и нижний пределы хода крюка должны быть чувствительными и надежными. Во время испытательного запуска без нагрузки проверьте, отключается ли питание автоматически, когда крюк достигает своего предельного положения.

Проверка тормозов: Когда груз поднят примерно на 10 см от земли, остановите машину и проверьте тормоза на предмет проскальзывания крюка. Особенно для дисковых тормозов необходимо обеспечить быстрое реагирование.

Проверка троса/цепи: Осмотрите трос на наличие обрывов, сплющивания или коррозии, а цепь — на наличие трещин. Немедленно замените, если обнаружены какие-либо повреждения.

2. Десять запретов при подъеме грузов во время работы

Строгое соблюдение «Десяти запретов при подъеме грузов» имеет решающее значение для предотвращения несчастных случаев, включая, помимо прочего: не поднимать перегруженные грузы, не поднимать грузы под углом, не поднимать грузы с ненадежными креплениями и не поднимать грузы без присмотра.

3. Окружающая среда и правила

Мостовые краны и электрические лебедки не подходят для работы в легковоспламеняющихся, взрывоопасных, коррозионных, газонаполненных средах или средах с относительной влажностью более 85%.

Операторы должны иметь соответствующую сертификацию и работать с безопасной платформы. Никому не разрешается находиться под балкой мостового крана или под грузом.

После работы крюк необходимо поднять на высоту не менее 2 метров над землей, а основное электропитание необходимо отключить.

Заключение

Электрические лебедки и мостовые краны, являясь основой современной промышленности, развиваются в направлении интеллектуальных и точных технологий. Сегодня многие высокотехнологичные системы обладают электронными функциями противодействия раскачиванию, возможностью перемещения с микроскоростью и возможностью совместного управления несколькими транспортными средствами, что значительно повышает эффективность подъема и точность позиционирования.

Для предприятий выбор подходящего подъемного оборудования — это не просто покупка машины, а обязательство по повышению эффективности производства и безопасности сотрудников. Цель этой статьи — помочь вам сделать более осознанный выбор при дальнейшем подборе и использовании этого «промышленного партнера», что позволит ему приносить вам большую пользу.
