Основа гибкой промышленной логистики

В современном промышленном производстве эффективность обработки материалов напрямую определяет производительность цеха и производственные затраты. Как в цехах по производству тяжелого оборудования, так и на линиях точной сборки можно увидеть различные типы подъемного оборудования. Среди них электрическая лебедка, как основной подъемный механизм, часто используется в сочетании с мостовыми кранами и стреловыми кранами, образуя краеугольный камень современной гибкой промышленной логистики. В данной статье будут рассмотрены технологические связи и сценарии практического применения этих трех компонентов.

I. Электрические лебедки: «Силовое сердце» мира подъема

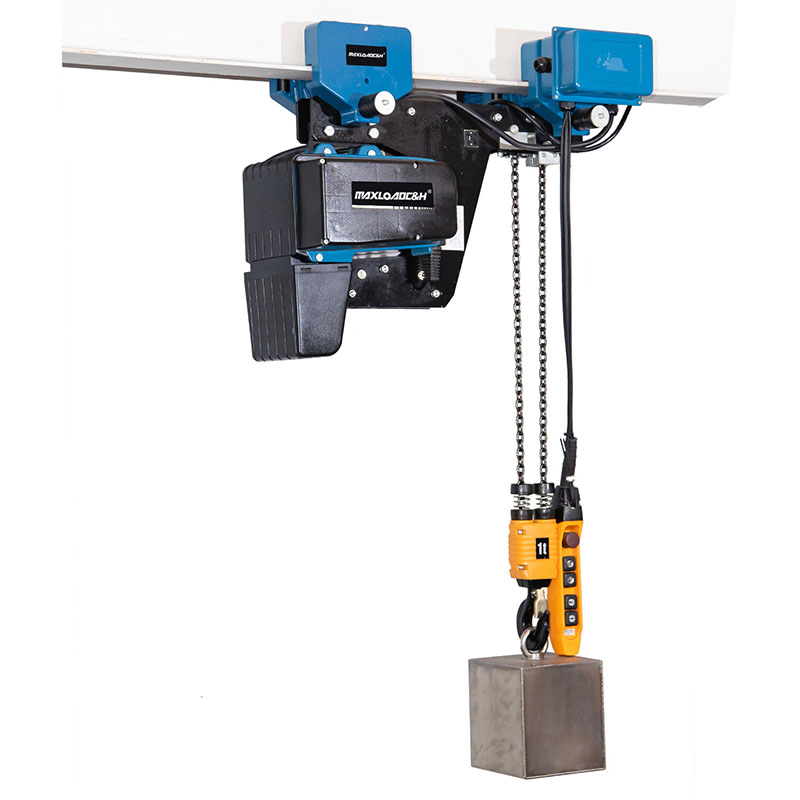

Электрическая лебедка — это небольшое и легкое подъемное устройство, объединяющее двигатель, редуктор, барабан или звездочку и тормозное устройство. Она характеризуется малыми размерами, малым весом и простотой в эксплуатации. В зависимости от конструкции, она в основном делится на два типа: канатные электрические лебедки и цепные электрические лебедки.

С точки зрения технологической эволюции, современные конструкции электрических лебедок становятся все более компактными и эффективными. Например, в подъемном двигателе обычно используется асинхронный двигатель с коническим ротором и тормозом, который может автоматически и быстро включать тормоз при отключении питания, обеспечивая безопасность груза при остановке в воздухе. Что касается внутренней конструкции трансмиссии, то постепенно становятся все более распространенными конструкции, в которых вал двигателя параллелен барабану или двигатель встроен в барабан. Это позволяет оборудованию достигать большей высоты подъема при одновременном уменьшении его габаритов, что облегчает установку в различных ограниченных пространствах.

Стоит отметить, что электрическая лебедка существует не как автономное устройство, а как силовой компонент, интегрированный в более крупную механическую систему. Она может перемещаться линейно, подвешенная на одной балке, или двигаться по криволинейным направляющим на двутавровых балках в сочетании с передвижной тележкой. Именно благодаря этой высокой гибкости и адаптивности электрическая лебедка стала «сердцем» мостовых и консольных кранов.

II. Мостовые краны: «транспортные артерии» над цехом

Мостовые краны, также известные как подъемные краны, представляют собой подъемное оборудование, которое перемещается через цеха, склады или площадки для материалов. Из-за своей мостовидной формы и возможности перемещаться по высоте их называют «мостовыми кранами» или «передвижными кранами».

В основном мостовые краны используются для выполнения задач по перемещению материалов на большие пролеты с высокой частотой внутри цехов. Их конструкция состоит из трех основных частей: подъемной тележки для перемещения тяжелых грузов, мостовой рамы для бокового перемещения и механизма перемещения для продольного перемещения по полу цеха.

Типичные сценарии применения:

Производство тяжелого оборудования: В цехах сборки экскаваторов и погрузчиков необходимо поднимать конструктивные элементы весом 10-20 тонн. В этом случае особенно важны мостовые краны, оснащенные функциями синхронизации с двойным крюком или микроперемещения. Благодаря технологии частотно-регулируемого управления скоростью операторы могут точно размещать станины станков весом до 15 тонн на сборочной линии с точностью до миллиметра — преимущество, недоступное для вилочных погрузчиков.

Автомобильная промышленность: В сварочных и сборочных цехах мостовые краны в сочетании со специализированным подъемным оборудованием используются для перемещения кузовов или узлов двигателей. Из-за высокой скорости производственной линии эти мостовые краны обычно имеют высокую рабочую высоту и возможности беспроводного дистанционного управления, что позволяет операторам выполнять подъемные операции с оптимальным полем зрения, обеспечивая бесшовную интеграцию с автоматизированными производственными линиями.

Металлургия и термообработка: В суровых условиях с высокими температурами и высоким уровнем запыленности мостовые краны должны иметь специальную термостойкую и пылезащитную конструкцию. Например, при подъеме ковшей с расплавленной сталью трос электрической лебедки должен обладать хорошей устойчивостью к высокотемпературному излучению, а система электрического управления также должна иметь более высокий уровень изоляции.

Самое большое преимущество мостовых кранов заключается в том, что они не занимают место на полу. Они позволяют эффективно использовать верхнее пространство цеха, решая противоречие между узкими проходами и огромным потоком материалов.

III. Консольные краны: «Гибкие роботизированные манипуляторы» рядом с рабочим местом

Если мостовые краны решают проблему покрытия «поверхности», то консольные краны фокусируются на обслуживании «точки». Консольный кран состоит из колонны, поворотной стрелы и электрической лебедки; его конструкция проста, а управление гибкое.

Основное преимущество консольного крана заключается в решении задач высокочастотного подъема грузов на конкретных рабочих местах. В отличие от мостовых кранов, которым необходимо перемещаться на большие расстояния по всей длине рельса, он устанавливается рядом с определенным рабочим местом, охватывая круглую или веерообразную рабочую зону за счет вращения консоли и движения электрической лебедки.

Различия в применении между различными типами:

Наземный: Это наиболее распространенный тип. Колонна устанавливается на земле, а консоль может вращаться на 360°. Он очень подходит для погрузки и разгрузки заготовок на станках. Например, рядом с крупными обрабатывающими центрами с ЧПУ консольные краны используются для подъема заготовок весом в десятки килограммов или даже несколько тонн на станки, заменяя ручной труд и избегая риска столкновений с прецизионным оборудованием, вызванного ручной погрузкой и разгрузкой.

Настенный: Когда расстояние между колоннами цеха невелико или проход узкий, консольный кран может быть установлен непосредственно на колоннах или стенах заводского здания. Консольная часть обычно поворачивается на 180°. Такая конструкция позволяет максимально эффективно использовать существующую структуру здания, не занимает площадей и очень подходит для сборки компонентов рядом с производственной линией.

Мобильные: В ситуациях, когда невозможно установить стационарный рельсовый путь или когда рабочее место необходимо периодически менять, мобильные консольные краны оказываются очень полезными. Оснащенные колесиками и противовесами, их можно перемещать в любое необходимое место, как ручную тележку, обеспечивая чрезвычайно высокую гибкость.

В последние годы, с развитием новых материалов, консольные краны на рельсах из алюминиевого сплава становятся все более популярными. Эти консольные краны легкие и имеют низкое сопротивление движению, что делает их особенно подходящими для использования в областях, требующих чрезвычайно высокой чистоты и бесшумной работы, таких как сборка аккумуляторов для электромобилей и асептические производственные линии в пищевой и фармацевтической промышленности.

IV. Логика выбора и применения

В реальном планировании проекта выбор между мостовыми кранами и консольными кранами — это не простой выбор «или-или», а систематический процесс планирования.

Крупномасштабная логистика: Мостовые краны играют первостепенную роль: для складов сырья, зон складирования готовой продукции и процессов, требующих перемещения между цехами, мостовые краны незаменимы. Они могут охватывать всю длину и ширину завода, эффективно перемещая тяжелые предметы из точки А в точку Б.

Точная сборка: Стреловые краны играют второстепенную роль. На отдельных сборочных или обрабатывающих станциях, если каждый процесс требует использования мостового крана, это приведет к трудностям в планировании работы кранов и снижению эффективности производства. В этом случае целесообразно разместить стреловой кран рядом с каждой станцией, который отвечает за переворачивание и сборку заготовок на этой станции, в то время как мостовой кран обеспечивает поток между процессами, формируя таким образом оптимальную логистическую модель «основные артерии + капилляры».

Ключевой соединительный компонент — электрическая лебедка: будь то мостовой кран или стреловой кран, окончательное подъемное действие осуществляется с помощью электрической лебедки. При выборе следует учитывать не только тоннаж, но и уровень рабочей нагрузки. Для применений, требующих частых пусков и остановок, следует выбирать мощные электрические лебедки, оснащенные более износостойкими тросами и редукторами.

V. Безопасность и техническое обслуживание: незаменимый элемент безопасности

Безопасная эксплуатация любого подъемного оборудования является первостепенной задачей в производстве. При использовании мостовых и консольных кранов необходимо уделять особое внимание следующим моментам:

Ограничительные устройства: Концевые выключатели подъема должны быть чувствительными и надежными, чтобы предотвратить перелет крюка и обрыв троса. Также необходимо установить ограничители хода для тележки и самого крана, чтобы предотвратить сход с рельсов.

Технология предотвращения раскачивания: Раскачивание груза является распространенной проблемой на высокоскоростных мостовых кранах. Современная технология частотно-регулируемого привода позволяет эффективно контролировать кривые ускорения и замедления в сочетании с механическими устройствами предотвращения раскачивания для достижения быстрой стабилизации крюка, что имеет решающее значение для автоматизированного подъема.

Экологическая адаптивность: Обычные электрические лебедки не подходят для подъема расплавленного металла или легковоспламеняющихся и взрывоопасных материалов. В местах с подобными рисками необходимо выбирать специализированные металлургические или взрывозащищенные модели.

В заключение, от простых электрических лебедок до мостовых кранов, охватывающих весь цех, и до гибких, мобильных консольных кранов, эти подъемные устройства в совокупности составляют систему обработки материалов современной промышленности. Они не заменяют друг друга, а дополняют. Понимание технических характеристик и оптимальных сценариев применения каждого элемента оборудования, а также сочетание этого с научным планированием в контексте производственных процессов, имеет решающее значение для достижения действительно эффективной, автоматизированной и безопасной логистики, что придаст мощный импульс повышению качества и эффективности предприятий.
