«Золотой дуэт» промышленного подъема грузов

В современном промышленном производстве эффективность перемещения материалов напрямую определяет производственную мощность цеха. Будь то производство тяжелого машиностроения или линии точной сборки, поддержка со стороны подъемного оборудования является абсолютно незаменимой. В этой сфере электрический тельфер — компактное и легкое подъемное устройство — играет роль «силового ядра». Он редко работает изолированно; как правило, он устанавливается на мостовой или консольный кран, образуя с ними единый, комплексный рабочий узел.

Опираясь на реальные сценарии практического применения, данная статья предлагает глубокий анализ синергетической взаимосвязи между электрическими тельферами, мостовыми и консольными кранами, предоставляя ценные рекомендации, которые помогут вам выбрать оптимальное оборудование для вашего предприятия.

I. Основной источник энергии: Введение в устройство электрических тельферов

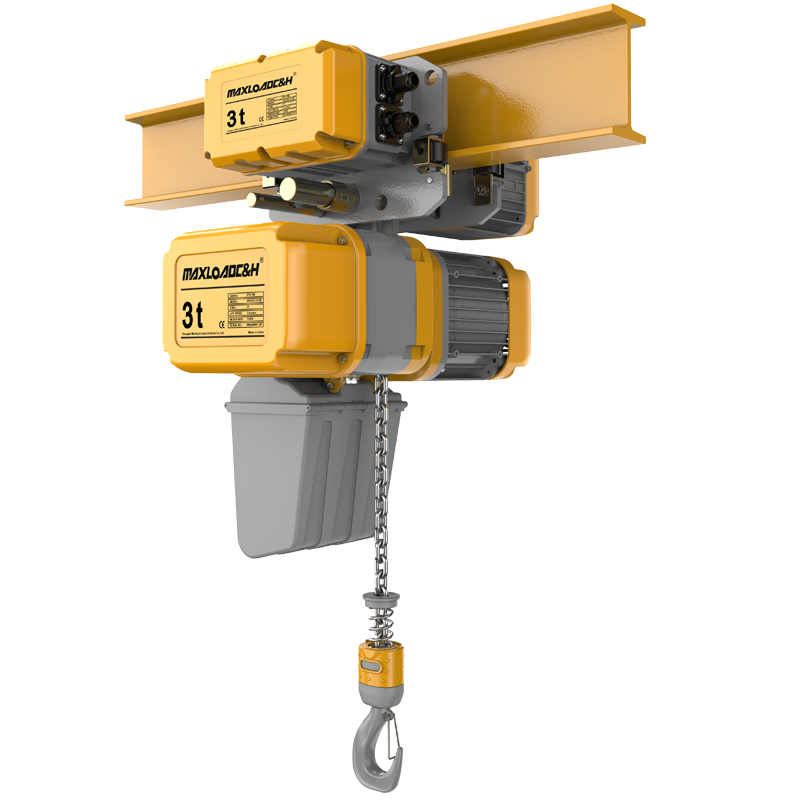

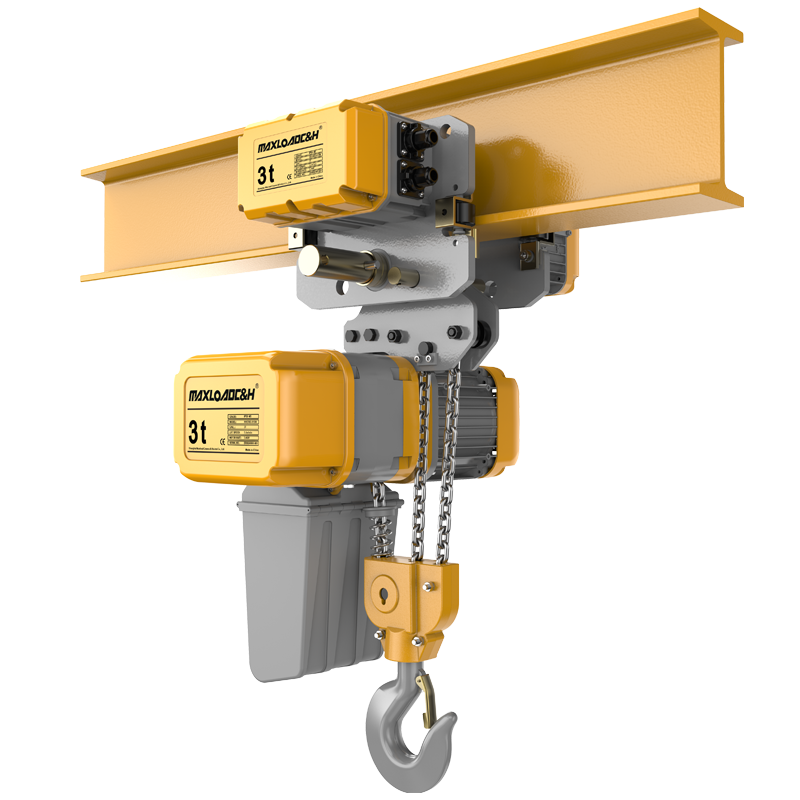

Электрический тельфер — это устройство с электрическим приводом, предназначенное для вертикального подъема тяжелых грузов посредством совместной работы электродвигателя, передаточного механизма и подъемного барабана (для канатных тельферов) или звездочки (для цепных тельферов). Эти устройства, подразделяющиеся главным образом на канатные и цепные, обладают рядом неоспоримых преимуществ: компактными габаритами, малым собственным весом и простотой эксплуатации. Благодаря этому они способны удовлетворить потребности подавляющего большинства промышленных предприятий, горнодобывающих комплексов, складов, портовых терминалов и производственных цехов.

В рамках комплексной подъемной системы электрический тельфер отвечает за выполнение самой ответственной операции — непосредственно за подъем груза. Однако способ осуществления горизонтального перемещения груза полностью зависит от «несущего» оборудования, на котором установлен тельфер: будь то движение вдоль главной балки мостового крана или вращение совместно с консольным краном.

II. «Становой хребет» цеха: Комплексное применение электрических тельферов и мостовых кранов

В заводских цехах одной из наиболее привычных картин является мостовой кран, парящий высоко под потолком и перемещающийся в пространстве, поднимая при этом массивные грузы.

1. Конструкция и принципы работы

Мостовой кран, как правило, состоит из главной балки (моста), перекрывающей ширину цеха; грузовой тележки, перемещающейся вдоль главной балки; и концевых балок (или крановой рамы), движущихся в продольном направлении по подкрановым путям цеха. В данной конфигурации электрический тельфер выполняет сугубо специфическую функцию — роль «подъемного механизма». Когда электрическая таль устанавливается на грузовую тележку крана, она способна не только выполнять вертикальный подъем грузов, но и перемещаться в поперечном направлении (влево и вправо) вдоль главной балки вместе с тележкой, а также в продольном направлении (вперед и назад) по цеху вместе с мостом крана. Фактически это создает трехмерную пространственную сетку для транспортировки материалов.

2. Преимущества применения

Главным преимуществом этой комбинированной системы является полное отсутствие препятствий или помех на уровне пола. Поскольку мостовой кран подвешен к рельсовым путям, закрепленным под потолком цеха, он совершенно не занимает полезной площади пола — это критически важное преимущество для крупных механообрабатывающих и сборочных цехов. Например, на линиях по производству автомобилей или сборке тяжелого машиностроительного оборудования мостовой кран, работая в тандеме с электрической талью, может легко перемещаться над массивными заготовками и оборудованием, точно доставляя компоненты к назначенным рабочим местам.

3. Сферы применения

Обширные рабочие зоны: операции по перемещению грузов, требующие охвата всей площади цеха по его длине.

Специализированные процессы: операции, требующие использования специальных грузозахватных приспособлений — таких как грейферы или электромагниты — для работы с определенными типами материалов.

III. Гибкое звено: точечное взаимодействие электрических талей и консольных кранов

Если мостовой кран служит в цехе своего рода «основной линией общественного транспорта», то консольный кран выступает в роли «индивидуального транспортного средства», размещенного непосредственно рядом с производственной линией. Консольный кран представляет собой легкое подъемное оборудование, отличающееся уникальной конструкцией; он состоит из вертикальной колонны (или настенного кронштейна), поворотной стрелы (консоли) и электрической тали, и предназначен, главным образом, для обслуживания конкретной локальной зоны вокруг стационарного рабочего места.

1. Конструкция и типы

Ключевая функциональная особенность консольного крана заключается в способности его «стрелы» к вращению. К наиболее распространенным типам относятся колонные и настенные конфигурации.

Колонный консольный кран: закрепляется на полу с помощью анкерных болтов; стрела такого крана способна поворачиваться на 270° — или даже на полные 360° — в то время как электрическая таль перемещается в поперечном направлении вдоль двутавровой балки стрелы.

Настенный консольный кран: крепится непосредственно к стене цеха или несущей колонне; данная конфигурация не занимает площади пола и идеально подходит для размещения в проходах цехов или в рабочих зонах, расположенных вдоль стен.

2. Преимущества совместной работы

Когда электрическая таль устанавливается на консольный кран, сильные стороны обоих компонентов объединяются, создавая идеально дополняющую друг друга систему:

Точный охват рабочей зоны: Для таких задач, как загрузка и разгрузка станков, сборочные операции в конкретных точках производственной линии или техническое обслуживание, использование крупного мостового крана не только означает неэффективное расходование ресурсов, но и может нарушить рабочий процесс на других участках. Консольный кран позволяет электрической тали гибко работать в пределах заданного сектора или круговой зоны, обеспечивая высокую точность подъема — по принципу «навел и поднял».

Снижение загруженности и времени ожидания: В крупных цехах необходимость для каждого рабочего места ожидать планирования и прибытия мостового крана может привести к значительным потерям рабочего времени. Выступая в качестве вспомогательного устройства, консольный кран позволяет рабочему месту самостоятельно решать свои задачи по подъему грузов, тем самым существенно снижая нагрузку на основной мостовой кран и эффективно устраняя периоды ожидания. Низкая стоимость и простота монтажа: По сравнению с установкой сложной системы мостовых кранов, колонные или настенные консольные краны имеют более простую конструкцию, меньший вес, легче монтируются и требуют меньших начальных затрат, что делает их экономичным и эффективным решением для организации подъемных работ на рабочих местах.

3. Типовые области применения

Механическая обработка: Используется для закрепления заготовок в обрабатывающих центрах или на тяжелых станках.

Техническое обслуживание оборудования: Используется для демонтажа и монтажа тяжелых узлов в зонах технического обслуживания цехов.

Складирование и логистика: Используется для погрузки, разгрузки и сортировки грузов у стеллажей.

IV. Критерии выбора: Как подобрать оптимальное сочетание для максимальной эффективности?

При планировании решений по перемещению грузов компаниям следует выбирать различные комбинации оборудования, исходя из фактических условий эксплуатации:

По зоне охвата:

Охват всего цеха, перемещение грузов на большие расстояния: Приоритет отдается комбинации «мостовой кран + электрическая таль», позволяющей использовать возможности трехмерного перемещения для обеспечения потока материалов.

Фиксированные рабочие места, интенсивные операции на малых расстояниях: Выбирается комбинация «консольный кран + электрическая таль». Особенно в зонах с плотным размещением оборудования и ограниченным пространством вращательные возможности консольного крана обеспечивают большую гибкость по сравнению с линейным перемещением мостового крана.

Выбор в зависимости от нагрузки и интенсивности работ: Легкие грузы, частые циклы «старт-стоп»: Консольные краны обычно комплектуются электрическими цепными талями. Эта комбинация отличается малым весом, обеспечивает высокую точность позиционирования (режим «толчкового» перемещения) и идеально подходит для частых сборочных операций. Выбор с учетом использования пространства: Если площадь пола ограничена, а стены обладают достаточной несущей способностью, отличным решением станет настенный консольный кран — он, по сути, «заимствует пространство у потолка».

Если же высота потолков в цехе ограничена и установка сложных путей для мостового крана нецелесообразна, более важную роль может сыграть колонный консольный кран с уменьшенной строительной высотой.

V. Вопросы безопасности и технического обслуживания

Независимо от выбранной конфигурации оборудования, безопасность всегда остается главным приоритетом.

Строгий запрет на перегрузки: Номинальная грузоподъемность электрического тельфера, а также консольного или мостового крана должна быть четко определена; перегрузка оборудования категорически запрещена.

Правила эксплуатации: При подъеме тяжелых грузов строго запрещается тянуть или перемещать их под углом во избежание повреждения стального каната и направляющих рельсов. Нахождение людей под поднятыми грузами категорически запрещено.

Регулярные проверки: Необходимо проводить периодический осмотр тормозной системы и концевых выключателей электрического тельфера, а также стыков рельсовых путей мостового крана и поворотного механизма консольного крана, чтобы гарантировать исправность всех компонентов оборудования.

Заключение

Электрический тельфер выступает в роли мощного «сердца», в то время как мостовой и консольный краны служат «телом» — той основой, на которую опирается его функциональность. Мостовой кран обеспечивает возможность перемещения грузов на обширных площадях, тогда как консольный кран позволяет осуществлять гибкое и точное позиционирование в пределах конкретной локальной зоны. Понимание взаимосвязи и синергии этих трех компонентов позволяет предприятиям рационально распределять ресурсы между различными производственными участками: используя мостовые краны для решения логистических задач макроуровня, а консольные — для оптимизации эффективности рабочих мест на микроуровне, тем самым достигая комплексного повышения общей производительности завода.

Основанный на современных принципах бережливого производства, грамотный выбор подъемного оборудования не только снижает интенсивность ручного труда, но и служит надежной гарантией эксплуатационной безопасности предприятия и высокой эффективности производственного процесса.
