Высокоэффективные решения для подъема грузов в современной промышленности

В современном промышленном производстве эффективность перемещения грузов оказывает непосредственное влияние на общую бесперебойность производственного процесса. Совместное применение электрических талей и мостовых кранов, несомненно, представляет собой ключевое решение этой задачи. Являясь важнейшим компонентом подъемного оборудования, электрическая таль устанавливается на мостовой кран, обеспечивая тем самым возможности трехмерного перемещения грузов, включающие как вертикальный подъем, так и горизонтальное перемещение. В данной статье подробно рассматриваются конструктивные особенности, сценарии применения, а также ключевые аспекты эксплуатации и технического обслуживания электрических талей и мостовых кранов, что служит ценным справочным материалом для выбора и использования оборудования в соответствующих отраслях промышленности.

Основные понятия и классификация электрических талей

Электрическая таль — это компактное и легкое подъемное устройство, отличающееся малыми габаритами, небольшим собственным весом и простотой в эксплуатации. Как правило, она состоит из электродвигателя, передаточного механизма и намоточного барабана или звездочки. Эти подъемные устройства обладают широким диапазоном грузоподъемности — обычно от 0,3 до 80 тонн — при высоте подъема, варьирующейся от 3 до 30 метров. В зависимости от конструктивного исполнения электрические тали подразделяются преимущественно на два основных типа:

Канатные электрические тали относятся к числу наиболее широко используемых типов подъемного оборудования. В качестве гибкого несущего элемента в них применяется стальной трос, что обеспечивает такие преимущества, как компактность конструкции и значительная высота подъема. В редукторах этих талей, как правило, используется трехступенчатый передаточный механизм с косозубыми шестернями на неподвижных осях; шестерни и валы редуктора изготавливаются из термически обработанной легированной стали, что гарантирует долговечность и надежность оборудования в процессе эксплуатации. Подъемные электродвигатели в талях данного типа часто имеют конструкцию с коническим ротором и встроенным тормозным устройством. Такой тип двигателя объединяет в одном агрегате функции создания крутящего момента и торможения, обеспечивая автоматическую остановку груза в случае внезапного отключения электропитания и, как следствие, высокий уровень безопасности работ.

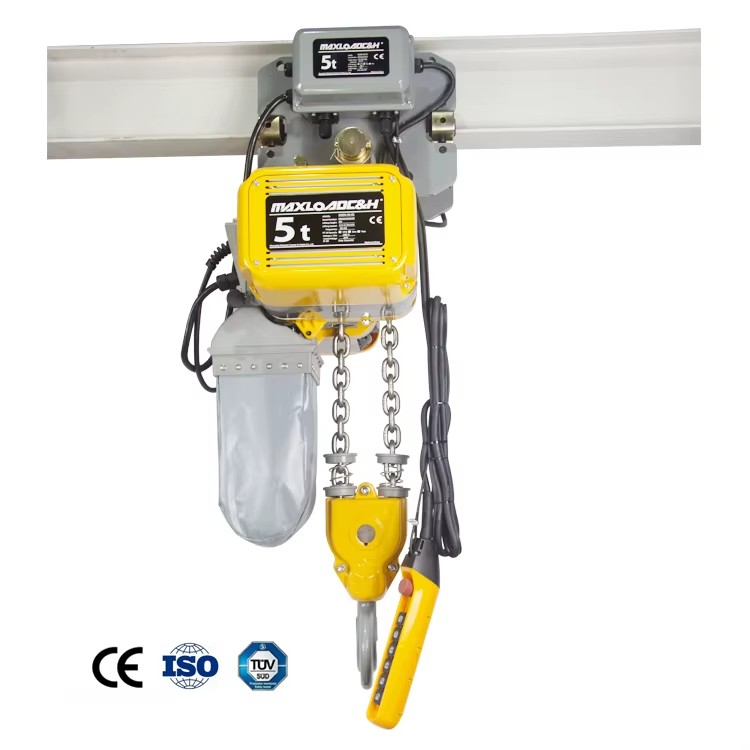

Цепные электрические тали, напротив, используют в качестве несущего элемента подъемную цепь из легированной стали, которая также отличается исключительной износостойкостью и высокой прочностью на разрыв. Их конструкция отличается еще большей компактностью, а собственный вес — меньшим значением, что делает их особенно подходящими для применения в условиях ограниченного пространства. Благодаря технологическому прогрессу современные цепные электрические тали часто оснащаются системами частотного регулирования; эти системы обеспечивают плавное бесступенчатое изменение скорости подъема, гарантируя точное позиционирование грузов и предотвращая возникновение резких ударов или рывков. Мостовые краны: мобильная платформа для электрических талей

Мостовой кран — также известный как кран-балка — обеспечивает траекторию горизонтального перемещения для электрической тали. Как правило, он состоит из мостовой конструкции (главной балки), концевых балок, механизма передвижения и системы электрического управления. В зависимости от способа опирания мостовые краны можно условно разделить на две категории: подвесные (подвешиваемые к путям) и опорные (опирающиеся на пути). Пролет мостового крана может быть адаптирован под ширину производственного помещения — варьируясь от нескольких метров до нескольких десятков метров, — что позволяет охватить всю рабочую зону цеха.

На практике электрическая таль и мостовой кран образуют единую, бесшовно интегрированную систему посредством грузовой тележки. Электрическая таль устанавливается на специальную раму тележки; тележка перемещает таль в поперечном направлении по рельсам, расположенным на главной балке крана, в то время как крановая конструкция в целом движется в продольном направлении по рельсовым путям, проложенным по обеим сторонам цеха. Эта комбинированная конфигурация создает комплексную трехмерную систему перемещения грузов, существенно расширяя функциональные возможности одной единицы оборудования.

Основные преимущества использования электрических талей в сочетании с мостовыми кранами

В современных производственных и логистических средах данное комплексное решение стало основным выбором, главным образом благодаря следующим преимуществам:

1. Безопасность и надежность конструкции

В современном подъемном оборудовании безопасность ставится превыше всего. Независимо от того, используются ли канатные или цепные тали, эти системы оснащаются многоуровневыми механизмами защиты. Например, система двойного торможения гарантирует надежную фиксацию груза в случае отключения электропитания; устройство защиты от перегрузки автоматически отключает подачу энергии, если масса груза превышает 110% от номинальной грузоподъемности, тем самым предотвращая аварии; а верхние и нижние концевые выключатели эффективно предотвращают чрезмерный подъем или опускание крюка, исключая риск повреждения оборудования. Кроме того, в системах электрического управления, как правило, используются низковольтные цепи управления, что дополнительно повышает безопасность эксплуатации.

2. Эффективность и точность эксплуатационных возможностей

С точки зрения эффективности, внедрение технологии частотного регулирования позволило существенно повысить эксплуатационные характеристики электрических талей. Системы частотного регулирования не только способствуют энергосбережению, но и значительно снижают ударные нагрузки, возникающие при пуске и остановке оборудования, обеспечивая тем самым более плавное и точное позиционирование груза. В некоторых конфигурациях высокого класса точность позиционирования может достигать ±10 мм — это критически важное требование для операций по точной сборке машиностроительного оборудования. Скорость перемещения тележки, как правило, варьируется от 5 до 20 метров в минуту, в то время как скорость подъема груза может регулироваться в диапазоне от 0,5 до 10 метров в минуту в зависимости от массы груза, что позволяет в полной мере удовлетворить разнообразные требования различных условий эксплуатации.

3. Широкая адаптивность к различным условиям эксплуатации

Сочетание электрической тали и мостового крана позволяет осуществлять рабочие операции при температуре окружающей среды в диапазоне от -20°C до +40°C, охватывая тем самым подавляющее большинство сценариев эксплуатации как в закрытых помещениях, так и на открытом воздухе. Благодаря использованию специальных конфигураций — таких как взрывозащищенное исполнение или антикоррозионные покрытия — данную комбинированную систему можно адаптировать для применения в специализированных средах, например, на предприятиях нефтехимической промышленности. Модульный принцип конструкции упрощает и ускоряет монтаж и техническое обслуживание оборудования; быстросъемные элементы конструкции и регулируемый механизм перемещения позволяют существенно сократить время простоя оборудования.

Анализ типовых сценариев применения

Электрические тали и мостовые краны находят применение в широком спектре отраслей промышленности. Ниже приведены некоторые типовые примеры их использования:

Автомобилестроительная промышленность

На автомобильных производственных линиях связка из электрических талей и мостовых кранов обеспечивает подъем и транспортировку крупногабаритных узлов, таких как двигатели, коробки передач и каркасы кузовов. Учитывая высокий темп производства и частую повторяемость подъемных операций, данная производственная среда предъявляет повышенные требования к точности позиционирования оборудования и его исключительной эксплуатационной стабильности. В частности, в цехах окончательной сборки двухскоростные тали, оснащенные функцией точного позиционирования (микроподъема), обеспечивают прецизионное выравнивание компонентов в процессе сборки, тем самым эффективно повышая качество готовой продукции.

Складские и логистические центры

В автоматизированных высотных складах тележки с электрическими талями отвечают за размещение поступающих грузов на стеллажах и их последующий отбор (комплектацию заказов). Данный сценарий применения требует использования оборудования с высоким классом режима работы (группой классификации), способного выдерживать длительные периоды эксплуатации в условиях высокой интенсивности и частоты рабочих циклов. Кроме того, ввиду ограниченной ширины проходов между стеллажами на таких объектах предъявляются строгие требования к плавности и стабильности перемещения оборудования. Недавние тематические исследования демонстрируют, что внедрение нового подъемного оборудования позволяет эффективно снизить нагрузку на существующий парк кранов, кардинально сократить время ожидания транспортировки заготовок и полностью устранить «узкие места» в производственном потоке — от цеха до склада готовой продукции.

Крупные инженерно-строительные проекты

На строительных площадках крупных инженерных объектов — таких как предприятия энергетической и нефтехимической отраслей — подъем главных балок мостовых кранов часто становится критически важным этапом в графике реализации проекта. Например, при строительстве электростанций мостовые краны, расположенные в турбинном зале, предназначены для последующего монтажа и технического обслуживания паротурбинных установок и вспомогательного оборудования. Эти краны, как правило, обладают огромной грузоподъемностью и большим пролетом, что создает серьезные технические сложности в процессе их подъема и установки.

Судостроение и производство тяжелого машиностроения

Судостроительные верфи и заводы тяжелого машиностроения также в значительной степени зависят от использования данного типа оборудования. Операции, связанные с кантовкой и стыковкой крупных конструктивных секций (блоков), требуют скоординированной работы мощных мостовых кранов большой грузоподъемности.

Ключевые аспекты эксплуатации и технического обслуживания

Для того чтобы электрические тали и мостовые краны на протяжении длительного времени оставались в отличном рабочем состоянии, крайне важны их правильная эксплуатация и регулярное техническое обслуживание.

Предэксплуатационный контроль

Перед каждым использованием оборудования операторы обязаны проводить необходимые проверки. Крайне важно убедиться в том, что кнопки ручного управления срабатывают точно и четко, а также в отсутствии посторонних шумов в работе электродвигателя и редуктора. Операторы должны проверить исправность и надежность тормозной системы, убедиться в отсутствии препятствий на подкрановых путях, а также осмотреть стальные канаты или цепи, подтвердив, что они хорошо смазаны, аккуратно уложены и не имеют видимых трещин или признаков износа.

Основные правила эксплуатации

Перегрузка оборудования строго запрещена; также недопустимо поднимать грузы под углом или перемещать их путем боковой тяги. В ходе выполнения штатных рабочих операций концевые выключатели не должны намеренно использоваться в качестве основного средства остановки подъема груза. Запрещается одновременно нажимать две кнопки управления, вызывающие движение электротельфера в противоположных направлениях. По завершении работ подъемный крюк следует поднять на безопасную высоту, а основное электропитание — отключить.

Регулярное техническое обслуживание и уход

Долгосрочная и стабильная работа оборудования в значительной степени зависит от тщательности его технического обслуживания. Необходимо проводить регулярные проверки ключевых рабочих параметров и состояния безопасности электротельфера — как правило, не реже одного раза в неделю. Особое внимание следует уделять состоянию быстроизнашивающихся деталей; например, критерии вывода стальных канатов из эксплуатации должны строго соответствовать установленным стандартам безопасности. Подшипники ходовых колес и цепи требуют периодической смазки для предотвращения неисправностей, вызванных повышенным трением. Для тельферов, задействованных в непрерывных, длительных рабочих циклах, также крайне важно контролировать тепловыделение электродвигателя и использовать встроенные функции защиты от перегрева для соответствующей корректировки интенсивности эксплуатации.

Заключение

Сочетание электротельферов и мостовых кранов представляет собой незаменимое звено в современных системах промышленной логистики. От простого подъема грузов до сложной высокоточной сборки, от рутинных цеховых задач до масштабных инженерных проектов — этот «золотой дуэт», отличающийся безопасностью, эффективностью и гибкостью, непрерывно способствует повышению производительности труда.

Благодаря достижениям в области материаловедения и технологий управления, электротельферы и мостовые краны будущего обещают стать еще более интеллектуальными и точными. Технологии беспроводного дистанционного управления уже получили широкое распространение, позволяя операторам находиться на безопасном расстоянии, сохраняя при этом полный визуальный контроль над перемещаемым грузом. В перспективе, по мере углубления интеграции технологий «Интернета вещей» (IoT) и анализа «больших данных», это традиционное оборудование откроет новую эру интеллектуального управления эксплуатацией и техническим обслуживанием. Для производственных предприятий всех отраслей глубокое осмысление и грамотное применение этих технологий, несомненно, станут мощным стимулом для собственной трансформации и модернизации.
