Гибкие комбинации, эффективное перемещение материалов

В современном промышленном производстве эффективность перемещения материалов напрямую влияет на производственную мощность предприятия и его эксплуатационные расходы. Начиная от цехов тяжелой обработки и заканчивая линиями точной сборки, можно наблюдать большое разнообразие подъемного оборудования. Среди них электроталь, являющаяся основным подъемным механизмом, часто используется в паре с консольными и мостовыми кранами, образуя комплексное решение для перемещения материалов. В этой статье мы подробно рассмотрим технические характеристики и области применения этих трех компонентов, а также то, как научно подобрать и скомбинировать их, исходя из конкретных условий эксплуатации.

I. Основной источник энергии: классификация и характеристики электроталей

Электроталь — это компактное, легкое подъемное устройство, объединяющее в себе такие компоненты, как электродвигатель, редуктор, барабан или звездочка, и подъемный крюк; она служит основным рабочим механизмом для различных типов кранов. Исходя из конструктивных особенностей и принципов работы, электротали в основном подразделяются на следующие два типа:

Канатные электротали: Это наиболее широко используемый в настоящее время тип. В них в качестве гибкого подъемного элемента используется стальной канат. Преимуществами являются большая высота подъема, компактная конструкция, небольшой вес и малая занимаемая площадь. Их редуктор обычно имеет зубчатые передачи с закаленными зубьями, что обеспечивает длительный срок службы и высокий механический КПД.

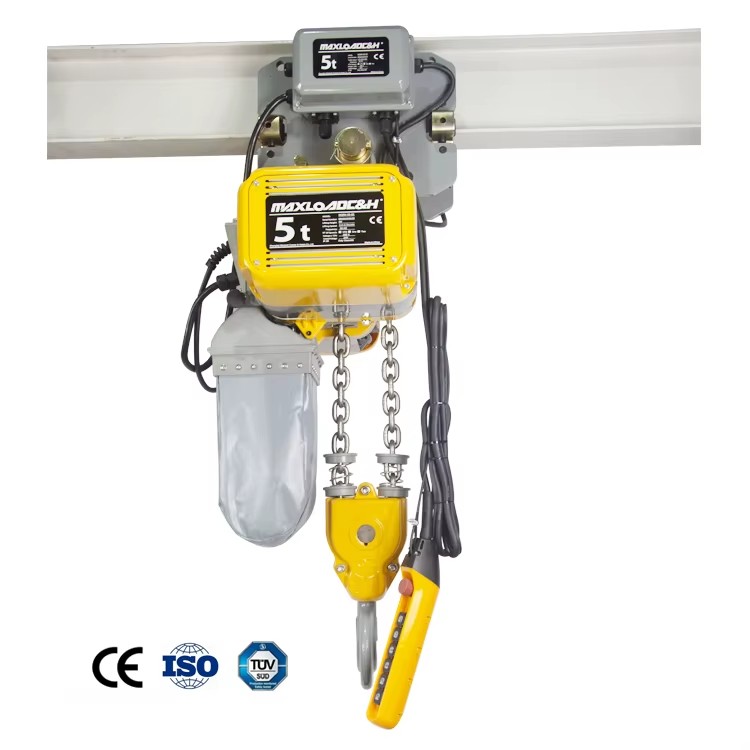

Цепные электротали: Как следует из названия, в этом типе в качестве грузонесущего элемента используется грузовая цепь. Цепные тали имеют меньшие габариты и требуют меньшего свободного пространства над головой, что делает их особенно подходящими для условий с ограниченным пространством. Кроме того, благодаря присущей цепи гибкости, при использовании с консольным краном они часто могут более гибко адаптироваться к изменениям углов подъема.

II. Точность и гибкость: «Одностоечная опора» консольных кранов

Консольный кран (также известный как поворотный кран) — это подъемная машина, характеризующаяся относительно простой конструкцией. Его наиболее отличительной чертой является веерообразная или круговая зона действия, что делает его идеально подходящим для задач подъема грузов на короткие расстояния, с высокой частотой и интенсивностью.

В зависимости от способа установки и конструктивных особенностей консольные краны в основном подразделяются на следующие типы:

Консольные краны на колонне: Это самый распространенный тип. Вертикальная колонна надежно крепится к бетонному фундаменту с помощью анкерных болтов, а горизонтальная консоль вращается вокруг колонны, обычно с диапазоном поворота от 180° до 360°. Электроталь перемещается линейно по двутавровой балке консоли, обеспечивая точное позиционирование груза. Такая конструкция подходит для установки в углу цеха, рядом со станком или у рабочего места на производственной линии, обеспечивая независимое подъемное обслуживание для одного рабочего поста.

Передвижной консольный кран: Это очень гибкое оборудование. Оно оснащено механизмом передвижения с универсальными колесами, установленными на основании его колонны; оно может даже крепиться через интерфейс к шасси автомобиля или межпролетной транспортной тележке. На противоположном конце обычно располагается противовес для поддержания равновесия. Его можно свободно перемещать на любое рабочее место по мере необходимости, не занимая постоянно место на полу. Это делает его особенно подходящим для мест, не обслуживаемых мостовыми кранами, например, на строительных площадках, в зонах погрузки на складах или в зонах обслуживания оборудования.

Настенный консольный кран: Для дальнейшей экономии площади пола колонна крана монтируется непосредственно на несущую стену или колонну здания внутри цеха, а консоль выдвигается наружу для выполнения подъемных операций. Такая конфигурация часто используется в узких проходах или вдоль производственных линий, расположенных у стен.

III. Перемещение по цеху: Большепролетное покрытие мостовых кранов

Мостовые краны (также известные как краны мостового типа) составляют основное оборудование для перемещения материалов внутри цеха. Они перемещаются вдоль цеха по подкрановым путям, расположенным вверху, с помощью ходовых колес, установленных на концах моста, в то время как тележка движется поперек главной балки; это комбинированное движение позволяет крану охватывать обширную прямоугольную рабочую зону.

В зависимости от конструкции главной балки и грузоподъемности мостовые краны обычно подразделяются на следующие категории:

Однобалочный мостовой кран: Состоит из одной главной балки, этот тип обычно использует электроталь в качестве подъемной тележки, которая перемещается по нижней полке двутавровой балки.

Двухбалочный мостовой кран: Состоит из двух главных балок, этот тип имеет подъемную тележку, которая перемещается по рельсам, установленным сверху балок. Двухбалочные краны обладают превосходной грузоподъемностью, большей устойчивостью и более высоким режимом работы, что делает их идеальными для подъема тяжелых грузов, негабаритных или длинномерных предметов, а также для выполнения частых высокоскоростных подъемных операций.

IV. Совместное применение: Выбор «золотого дуэта»

В реальных производственных условиях эти три типа подъемного оборудования не исключают, а скорее дополняют друг друга. Хорошо спланированная комбинация этих инструментов может максимизировать эффективность перемещения материалов.

Выбор на основе рабочей зоны и частоты операций

Точечные операции: Если подъемные операции ограничены одним фиксированным рабочим местом — например, загрузка и разгрузка материалов для конкретного станка или подача компонентов на один пост сборочной линии — то выбор консольного крана на колонне представляет собой наиболее экономичное и практичное решение. Операторы могут легко поворачивать и перемещать тяжелые грузы между контейнерами с материалами и оборудованием, не дожидаясь выделения мостового крана.

Линейные операции: Если требуется транспортировка на большие расстояния по всему цеху — например, перемещение материалов из зоны сырья в зону обработки, а затем в зону готовой продукции — мостовые краны служат основной рабочей лошадкой. Это особенно актуально в многопролетных цехах; если материалы должны перемещаться между соседними пролета, стандартные мостовые краны обычно не могут напрямую работать через границы пролетов. Традиционно решение заключалось в использовании наземных вилочных погрузчиков для передачи. Однако недавняя инновационная разработка — выдвижная электрическая подвесная кран-балка — использует механизм телескопической балки, позволяющий электротали перемещаться между зонами. Это напрямую устраняет транспортные барьеры между соседними цехами и снижает затраты, связанные с вторичной обработкой.

Выбор на основе пространственных и экологических характеристик

Здания с низкими потолками или временные площадки: Для старых заводских корпусов с ограниченной высотой или временных наружных рабочих площадок установка стандартных мостовых кранов часто невозможна. В таких случаях оптимальным выбором становятся передвижные консольные краны или небольшие козловые краны в паре с электроталями. Эти агрегаты имеют простую конструкцию, легко монтируются и не ограничены высотными параметрами помещения.

Зоны вокруг прецизионного оборудования: В измерительных лабораториях или рядом с прецизионным обрабатывающим оборудованием часто используют самонесущие краны или небольшие консольные краны для обеспечения точности и предотвращения вибрационных помех. Эти системы могут быть даже интегрированы с основным оборудованием через предохранительные блокировки, гарантируя, что прецизионное оборудование находится в безопасном положении во время подъема заготовок, предотвращая возможные столкновения.

Выбор на основе характеристик груза и требований безопасности

Защита от перегрузки: Независимо от типа используемого подъемного оборудования, грузоподъемность электротали должна строго соответствовать номинальной грузоподъемности конструкции крана. Практика перегрузки, такая как использование «большого крана с маленькой талью» или «маленького крана с большой талью», строго запрещена.

Специализированные среды: Во взрывоопасных средах, например, в химической или лакокрасочной промышленности, необходимо выбирать взрывозащищенные электротали, оснащенные взрывонепроницаемыми элементами, и общий взрывозащищенный уровень агрегата должен соответствовать конкретным требованиям зоны. Аналогично, при подъеме расплавленного металла в металлургической промышленности обязательны к применению специализированные металлургические тали, оснащенные предохранительными тормозами, и их режим работы должен соответствовать стандартам M5 или M6.

V. Ключевые моменты планового технического обслуживания и управления

Стабильная работа любого оборудования зависит от тщательного обслуживания.

Осмотр и смазка: Для электроталей регулярно проверяйте стальные канаты на наличие признаков износа или оборванных прядей, а цепи — на износ и вытягивание. Еженедельная смазка и техническое обслуживание должны проводиться для крюков, блоков, колес и редукторов. Перед началом работы необходимо убедиться, что концевые выключатели срабатывают и надежны; эксплуатация оборудования с неисправным концевым выключателем строго запрещена.

Обслуживание путей и фундамента: Для консольных кранов регулярно проверяйте анкерные болты колонны на ослабление и убеждайтесь, что бетонный фундамент не имеет трещин. Для мостовых кранов проверяйте зажимные болты рельсов, а также сами рельсы на износ и правильность уровня.

Эксплуатационные протоколы: Операторы должны пройти профессиональную подготовку и строго соблюдать «Десять запретов стропальщика». Категорически запрещается тяга или подъем груза под углом; такая практика не только повреждает канат электротали, но и создает огромный опрокидывающий момент на всю консоль или конструкцию крана, что является чрезвычайно опасной операцией.

Заключение

Комбинация электроталей, консольных и мостовых кранов образует трехмерную сеть для современного промышленного перемещения материалов. Благодаря своей точности и гибкости, консольные краны эффективно заполняют пробелы в зоне покрытия мостовых кранов на локальных участках; в то же время мостовые краны, характеризующиеся большими пролетами и высокой грузоподъемностью, берут на себя критически важную ответственность магистральной логистики, а электроталь служит «сердцем силы» в этой системе. При планировании оборудования предприятия должны научно и рационально интегрировать эти различные устройства, исходя из своих конкретных производственных процессов, пространственной компоновки и бюджетов, для достижения целей безопасного, эффективного и экономичного перемещения материалов.
