Точное перемещение грузов и гибкое рабочее пространство

В современном промышленном производстве, на складах и в механических цехах эффективность перемещения и транспортировки материалов напрямую определяет ритм производственной линии и уровень безопасности. Сочетание электрических талей и консольных кранов благодаря своей компактной конструкции, гибкости управления и контролируемой стоимости стало основным решением для перемещения материалов на уровне рабочих мест. В данной статье будут проанализированы глубинная логика и ценность их синергетического применения с таких точек зрения, как технические характеристики, сценарии использования, ключевые моменты выбора, а также вопросы безопасности и обслуживания.

I. Технические характеристики основного оборудования

1. Электрическая таль: основной исполнительный механизм для точного перемещения грузов

Электрическая таль — это грузоподъемное устройство, устанавливаемое на крановый путь или неподвижную опору, которое приводится в движение электродвигателем и поднимает и опускает тяжелые грузы с помощью стального каната или цепи. Ее техническая сущность заключается в стабильности и точности управления механизмом подъема.

Конструктивно электрические тали делятся на канатные и цепные. Канатные тали обеспечивают большую высоту подъема и более высокий режим работы, подходят для тяжелых нагрузок и высокоинтенсивного применения. Цепные электрические тали благодаря своей легкой конструкции и хорошей гибкости цепи лучше подходят для помещений с низким потолком, для малых грузоподъемностей или ограниченного монтажного пространства.

Ключевые технические параметры электрических талей включают номинальную грузоподъемность, высоту подъема, режим работы (ПВ) и способ управления. Современные электрические тали часто используют двухскоростные системы или системы с частотным регулированием для обеспечения микроперемещений и точного позиционирования, что позволяет эффективно избегать потенциальных рисков, вызванных раскачиванием груза, которое может привести к удару по заготовке или оператору.

2. Консольный кран: гибкая опора, обеспечивающая круговое рабочее пространство

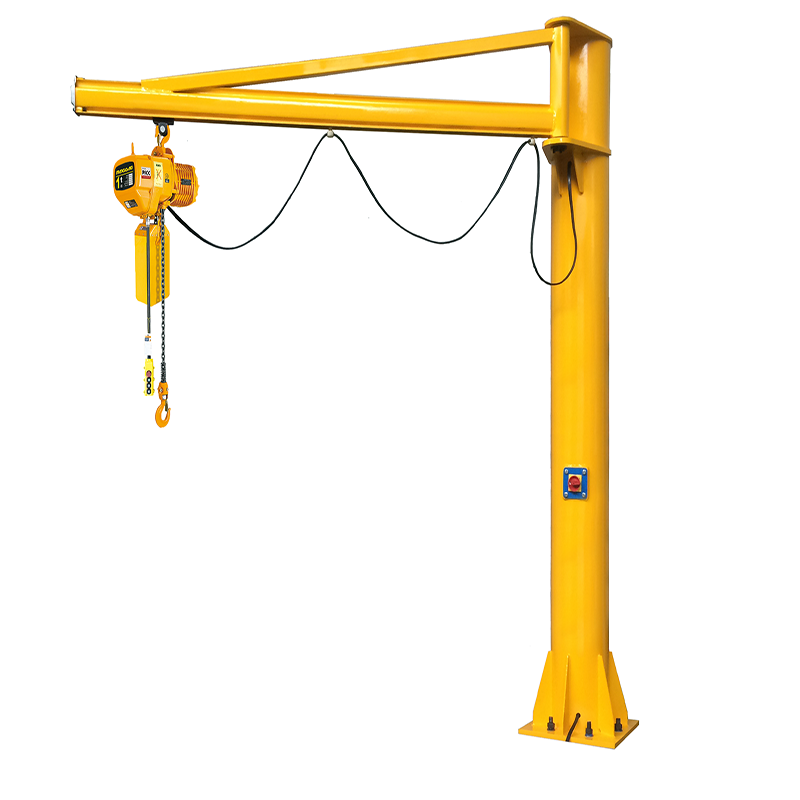

Консольный кран — это грузоподъемное устройство, состоящее из колонны, консольной стрелы и механизма поворота. Его основная ценность заключается в способности обеспечивать полное покрытие рабочего пространства в пределах круговой или секторной зоны с центром на колонне.

По способу монтажа консольные краны делятся на напольные (на колонне) и настенные. Напольный тип имеет собственную опору и устанавливается на полу, обеспечивая широкое покрытие. Настенный тип использует несущую стену здания для крепления, что экономит площадь пола, делая его подходящим для узких, длинных цехов или рабочих мест у стен. Режим поворота консольной стрелы может быть ручным или электрическим. Ручной поворот осуществляется мускульной силой, обеспечивая гибкость и экономичность; электрический поворот подходит для кранов большой грузоподъемности или автоматизированных сценариев, требующих частого вращения.

Стрелы консольных кранов обычно используют двутавровые или коробчатые конструкции. Благодаря рациональному поперечному сечению достигается максимальная жесткость при минимальном собственном весе, что снижает инерционное воздействие на механизм поворота.

II. Сценарии синергетического применения электрических талей и консольных кранов

Суть их комбинации заключается в интеграции «точки и области»: консольный кран решает задачу горизонтального перемещения в любую точку в пределах зоны покрытия, а электрическая таль отвечает за точный вертикальный подъем. Эта синергия особенно ярко проявляется в следующих сценариях:

1. Механические цеха: идеальная пара для загрузки и разгрузки станков

В цехах, насыщенных станками с ЧПУ и обрабатывающими центрами, загрузка и разгрузка заготовок для каждого станка часто сосредоточены в фиксированных рабочих зонах. Напольный консольный кран устанавливается рядом со станком, причем радиус его стрелы покрывает рабочий стол станка и зону промежуточного хранения материалов. Оператор с помощью пульта дистанционного управления управляет электрической талью, поднимает заготовку со стеллажа, поворачивает стрелу к рабочему столу станка и, используя функцию микроперемещения тали, точно устанавливает ее. По сравнению с традиционными мостовыми кранами такая комбинация позволяет избежать длительных перемещений крана и времени ожидания, сокращая время одного цикла загрузки/разгрузки более чем на 30%.

2. Сборочные линии: узлы распределения материалов на поточных линиях

При сборке на поточных линиях в производстве автокомпонентов, строительной техники и т.д. вдоль линии обычно организуется несколько точек подачи материалов. Настенные консольные краны располагаются вдоль сборочной линии, а электрическая таль используется для перемещения материалов с поддонов на сборочный пост. Благодаря гибкому повороту консольного крана оператор может одной рукой направлять крюк, а другой — помогать ориентировать заготовку, что значительно снижает физическую нагрузку. Для моделей производства с высоким уровнем индивидуализации и малыми сериями такая комбинация также позволяет быстро адаптироваться к изменениям на рабочем месте — достаточно переместить основание колонны или переустановить настенный кронштейн.

3. Складские погрузочные зоны и доки: эффективная обработка грузов в ограниченном пространстве

В зонах, где сложно разместить крупные мостовые краны, таких как дверные проемы складов и погрузочные рампы для грузовиков, комбинация консольного крана и электрической тали становится идеальным выбором. Она занимает мало места и проста в установке, что позволяет разместить ее вплотную к краю погрузочной платформы. При правильном согласовании скорости подъема тали и скорости поворота стрелы можно быстро выполнить вертикальный подъем и горизонтальное вращение груза внутри кузова грузовика, что особенно удобно для разгрузки тяжелых единичных изделий или упаковочных ящиков.

4. Рабочие места для технического обслуживания и смены штампов: точное позиционирование тяжелых компонентов

В цехах штамповки и литья пластмасс под прессом вес штампов часто составляет сотни килограммов или даже тонн. Специализированный консольный кран устанавливается между стеллажом для хранения штампов и рабочим столом пресса. Используя режим микроперемещения электрической тали, один оператор может выполнить подъем штампа, его поворот и выравнивание для закрытия. По сравнению с использованием вилочных погрузчиков или необходимостью координации нескольких человек для перемещения, этот метод значительно снижает сложность выравнивания и риски для безопасности.

III. Основные моменты выбора и конфигурации

Для достижения оптимальной синергии между электрической талью и консольным краном на этапе выбора необходимо учитывать следующие факторы:

1. Соответствие грузоподъемности и режим работы

Номинальная грузоподъемность электрической тали должна определяться исходя из максимального веса заготовки, включая вес грузозахватного приспособления. Кроме того, необходимо согласовать режимы работы (ПВ) обоих компонентов. Если консольный кран предназначен для высокоинтенсивного применения с частыми поворотами, следует выбирать электрическую таль с высоким режимом работы и соответствующий механизм поворота, чтобы избежать преждевременного выхода из строя из-за недостаточной усталостной прочности.

2. Зона покрытия и предотвращение помех

Длина консольной стрелы должна покрывать все рабочие точки в пределах целевой зоны. Также необходимо проверить траекторию поворота стрелы на предмет пространственных помех с окружающим оборудованием, колоннами здания, осветительными приборами и т.д. Для сценариев, где несколько консольных кранов используют одну зону, следует применять ограничительные устройства или системы блокировки зон для предотвращения столкновений стрел.

3. Согласованность режимов управления

Управление электрической талью и механизмом поворота консольного крана желательно интегрировать в единый интерфейс оператора. При использовании беспроводного пульта дистанционного управления рекомендуется программируемый многоканальный пульт, объединяющий функции подъема, перемещения тали/тележки (если применимо) и поворота для одноручного управления. Для применений, требующих точного позиционирования, электрическая таль должна быть оснащена частотно-регулируемым приводом подъема и электронными концевыми выключателями.

4. Монтажный фундамент и проверка нагрузок

Напольные консольные краны предъявляют строгие требования к фундаменту. Размеры бетонного фундамента и спецификации анкерных болтов должны рассчитываться исходя из максимального опрокидывающего момента. Для настенного типа необходимо проверить несущую способность стены, чтобы убедиться, что она может эффективно выдерживать изгибающий момент, передаваемый стрелой. Крановый путь или точки подвеса для электрической тали также требуют расчета нагрузок.

IV. Правила безопасной эксплуатации и технического обслуживания

Безопасная эксплуатация оборудования является обязательным условием применения. В процессе использования необходимо создать комплексную систему технического обслуживания:

Ежедневные проверки: Перед началом работы осмотрите стальной канат (или цепь) электрической тали на предмет обрывов проволок или износа, крюк на предмет деформации или трещин, проверьте чувствительность концевых выключателей. Проверьте опорно-поворотное устройство консольного крана на наличие постороннего шума и горизонтальность стрелы, чтобы убедиться, что она находится в допустимых пределах.

Периодическое обслуживание: В соответствии с руководством по эксплуатации оборудования регулярно выполняйте смазку и регулировку зазоров в редукторе, стальном канате и тормозе электрической тали. Выполняйте смазку механизма поворота и подшипников колонны консольного крана, а также каждые шесть месяцев проводите наблюдения за осадкой фундамента.

Защита от перегрузки: Перегрузка категорически запрещена. Электрические тали грузоподъемностью более 1 тонны должны быть оснащены ограничителем грузоподъемности. Это устройство должно подавать предупреждение, когда нагрузка достигает 95% от номинального значения, и автоматически отключать цепь подъема при превышении 105%.

Обучение персонала: Операторы должны пройти профессиональное обучение, чтобы ознакомиться с эксплуатационными характеристиками оборудования и процедурами аварийной остановки. Особенно при использовании беспроводных пультов дистанционного управления оператор должен находиться в позиции, обеспечивающей полный визуальный контроль за грузом, и избегать нахождения непосредственно под подвешенным грузом.

V. Тенденции технологического развития

С развитием промышленной автоматизации и интеллектуального производства синергетическое применение электрических талей и консольных кранов демонстрирует новые технологические черты:

Интеллектуальное зондирование: Благодаря интеграции тензодатчиков, лазерных дальномеров и систем RFID-идентификации оборудование может автоматически распознавать вес, высоту и идентификационную информацию заготовки, обеспечивая полуавтоматическое или полностью автоматическое перемещение материалов.

Безопасность при совместной работе человека и робота: Использование безопасных лазерных сканеров и технологий контроля зон позволяет оборудованию автоматически замедляться или останавливаться при входе персонала в опасную зону, обеспечивая безопасную рабочую среду для сосуществования человека и машины.

Энергоэффективность и облегчение конструкции: Применение высокопрочной стали и композитных материалов в стрелах снижает инерцию собственного веса оборудования. Использование синхронных двигателей с постоянными магнитами в электрических талях позволяет повысить эффективность использования энергии.

Заключение

Комбинация электрических талей и консольных кранов, характеризующаяся точностью, гибкостью и эффективностью, стала идеальным выбором для перемещения материалов на уровне рабочих мест. Будь то тяжелая механическая обработка, точная сборка, логистика и складирование или ремонтные работы, их синергия значительно повышает эффективность работы и безопасность. Для предприятий ключом к максимизации ценности этой комбинации являются рациональный выбор, стандартизированное использование и создание научной системы технического обслуживания. По мере дальнейшего развития технологий эта классическая комбинация будет интегрировать в себя все больше интеллектуальных элементов, обеспечивая более мощную поддержку гибкому производству в современной промышленности.
