Революция точности на рабочих местах

В сфере материального обращения в рамках современного промышленного производства достижение "точечной" точной доставки при одновременном балансировании эффективности операций и использования пространства всегда было основной задачей организации технологических процессов. Для большинства сценариев обработки материалов на уровне рабочих мест, характеризующихся повторяющимися подъемами и вращениями, единое подъемное оборудование часто не может идеально сбалансировать противоречия между грузоподъемностью, зоной обслуживания и точностью управления.

Комбинация электрической тали и консольного крана является классическим решением этого противоречия. Эта комбинация представляет собой не просто простое суммирование оборудования, а глубокую интеграцию, основанную на эргономике, строительной механике и автоматизации управления. В этой статье будут подробно рассмотрены специализированные аспекты применения, факторы выбора и технические преимущества этой комбинации в различных рабочих условиях.

I. Технические характеристики основных компонентов

Чтобы понять ценность применения этой комбинации, сначала необходимо раздельно проанализировать технические характеристики двух основных компонентов.

1. Электрическая таль: от "простого подъема" к "многомерному управлению"

Электрические тали в современных промышленных условиях давно вышли за рамки простого движения "вверх-вниз". По типу монтажа и способу привода они в основном делятся на цепные электрические тали и канатные электрические тали.

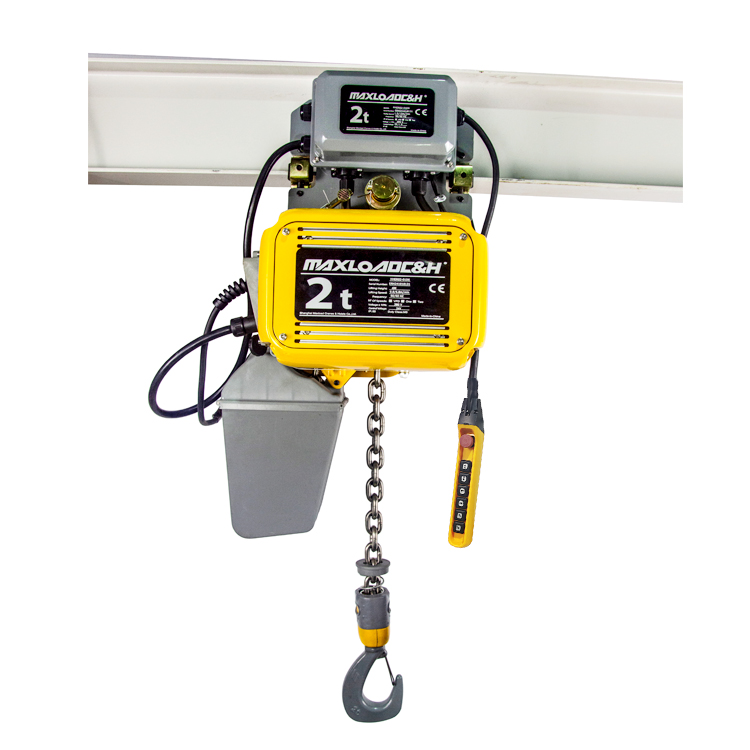

Цепная электрическая таль: Благодаря компактной конструкции, малому собственному весу и малому радиусу изгиба цепи, она особенно подходит для установки на поворотный рельс консольного крана. Скорость подъема часто регулируется двухскоростным или частотным управлением, что позволяет осуществлять точное позиционирование на микроскорости. Это крайне важно для точной сборки, обслуживания пресс-форм и аналогичных операций.

Канатная электрическая таль: Подходит для тяжелых условий эксплуатации с высокой высотой подъема и высокой интенсивностью работы. Хотя ее габариты относительно больше, в сочетании с консольным краном для частых тяжелых подъемов, теплоотвод и ударопрочность канатной конструкции превосходят аналоги цепных талей.

При совместной работе выбор электрической тали должен учитывать не только грузоподъемность, но и ее группу режима работы (интенсивность), которая определяет долговечность оборудования при высокочастотных операциях.

2. Консольный кран: геометрия использования пространства

Основная ценность консольного крана заключается в его движении "поворот + линейное перемещение". Его конструктивная форма определяет логику покрытия рабочей зоны:

Кран на колонне: Это самая распространенная конструкция. Колонна воспринимает все изгибающие моменты, а стрела вращается вокруг колонны на 300° или 360°. Его преимущество заключается в малой занимаемой площади (требуется только опорная плита), что делает его очень подходящим для "индивидуального" вспомогательного перемещения грузов в ограниченном пространстве рабочей зоны или рядом со станками.

Настенный консольный кран: Использует колонну или стену цеха в качестве опоры, стрела перемещается поперечно вдоль стены или вращается от фиксированной точки. Эта конструкция полностью освобождает пол от опор и подходит для непрерывных операций подачи вдоль сборочной линии.

Передвижной/мобильный консольный кран: Оснащен усиленными колесами, перемещается вручную. Хотя его грузоподъемность относительно невелика, он обладает высокой мобильностью и подходит для зон технического обслуживания без фиксированного кранового покрытия или для сценариев работы на открытом воздухе.

II. Типичные сценарии применения и техническая логика

При организации технологических процессов комбинация электрической тали и консольного крана в первую очередь решает задачу перемещения на "последнем метре". Ниже приведены несколько типичных моделей применения:

1. Рабочая зона станка: Точная стыковка при загрузке/разгрузке

В цехах, насыщенных станками с ЧПУ и обрабатывающими центрами, эффективность производства часто ограничивается временем ожидания загрузки и разгрузки.

Логика применения: Непосредственно над или рядом с рабочей зоной каждого станка устанавливается легкий консольный кран в паре с цепной электрической талью. Оператор с помощью кнопочного пульта или беспроводного пульта управления поднимает заготовку с стеллажа и, используя поворотную функцию крана, подает ее прямо в патрон станка.

Технические преимущества:

Микроперемещение: Современные электрические тали с частотным регулированием могут снижать скорость подъема до 0,8 м/мин и ниже. В сочетании с плавным поворотом консоли это предотвращает раскачивание груза в ограниченном пространстве, защищая поверхность заготовки от повреждений.

Эргономика: Значительно снижает физическую нагрузку на оператора, предотвращая профессиональные заболевания спины, вызванные ручным перемещением грузов, и соответствует эргономическим стандартам проектирования.

2. Сборочная линия: Мобильная поддержка для негабаритного оборудования

На сборочных линиях строительной техники, ветроэнергетического оборудования или крупных электродвигателей часто возникает необходимость в предварительной сборке и кантовке многочисленных компонентов.

Логика применения: На сборочном посту устанавливается двухстреловой консольный кран или кран с большим вылетом стрелы. Две электрические тали могут быть синхронизированы механически или через систему управления.

Технические преимущества:

Скоординированная кантовка: Две электрические тали, работающие совместно с траверсой, позволяют регулировать положение в воздухе длинномерных или нестандартных по форме компонентов. Технология синхронного управления обеспечивает одинаковую скорость подъема на обоих концах, позволяя безопасно выполнять кантовку.

Безмерное покрытие: Радиус поворота консоли может быть настроен в зависимости от габаритов сборочной ячейки, гарантируя, что точка подвеса груза точно накроет его независимо от угла поворота в пределах рабочей зоны. Это позволяет избежать потери эффективности из-за перемещения мостового крана.

3. Прецизионная обработка и обслуживание пресс-форм: Точные операции с тяжелыми грузами

В литейном, литьевом или кузнечном производствах разборка, обслуживание и установка пресс-форм являются высокорисковыми и высокоточными операциями.

Логика применения: Использование мощной канатной электрической тали в паре с тяжелым консольным краном на колонне. Вылет стрелы обычно проектируется так, чтобы покрывать как зону хранения пресс-форм, так и зону их установки в машине литья под давлением/литьевой машине.

Технические преимущества:

Конструкция против раскачивания: Для высокоценных грузов, таких как пресс-формы, в встраиваются механизмы против раскачивания между электрической талью и крановой тележкой или используются электронные алгоритмы гашения колебаний. Это гарантирует, что при пуске и остановке вращения консоли пресс-форма не создает опасного маятникового эффекта.

Защита от перегрузки: Оснащение высокоточными электронными ограничителями нагрузки, которые отображают вес поднимаемого груза в реальном времени, предотвращая аварии из-за перегрузки, вызванные заклиниванием пресс-формы.

III. Ключевые аспекты специализированного выбора

При составлении технических предложений или спецификаций закупок следующие аспекты определяют, насколько система будет действительно "удобной в использовании":

1. Строительная механика и проектирование фундамента

В отличие от мостовых кранов, все изгибающие моменты от нагрузки, действующие на консольный кран, в конечном итоге передаются на колонну или стену.

Способ поворота: Различают "ручной поворот" и "электрический поворот". Для применения на уровне рабочих мест ручной поворот часто достаточен благодаря быстроте реакции и контролируемой стоимости. Однако для тяжелых грузов (>2 тонн) или операций с очень высокой частотой электрический поворот гарантирует, что оператор остается в безопасном положении без приложения усилий.

Анкерные болты: Фундамент для консольного крана на колонне имеет решающее значение. Спецификации и глубина заделки анкерных болтов должны рассчитываться на основе марки и толщины бетона на месте установки. Если пол на месте уже залит и сверление невозможно, необходимо рассмотреть вариант с опорной плитой и противовесом, хотя это потребует некоторой дополнительной площади пола.

2. Интеллектуальный интерфейс подъемного механизма

С развитием Индустрии 4.0 электрическая таль больше не является изолированным устройством. При выборе следует учитывать:

Частотное регулирование: Не только для регулировки скорости, но и для снижения ударных нагрузок на балку консоли, что продлевает срок службы конструктивных элементов.

Интерфейс передачи данных: Имеет ли система управления тали зарезервированные интерфейсы для подключения к ПЛК? Могут ли такие данные, как количество подъемов, вес груза и время работы, передаваться в MES-систему цеха для прогнозируемого технического обслуживания?

3. Резервирование безопасности и степень защиты

Двухтормозная система: Для комбинаций консольных кранов, используемых в зонах с высокой плотностью персонала или для перемещения высокоценных грузов, электрическая таль должна быть оснащена двухтормозной системой  для предотвращения падения груза в случае выхода из строя редуктора.

Адаптация к условиям среды: При использовании в литейных, шлифовальных цехах или химической среде, степень защиты двигателя тали и антикоррозионная обработка поверхности консольного крана должны быть указаны в приоритетном порядке.

IV. Резюме ценности системной интеграции

По сравнению с традиционными мостовыми кранами, комбинация электрической тали и консольного крана предлагает незаменимые преимущества с точки зрения "специализации на рабочем месте", "гибкости" и "экономичности".

С точки зрения окупаемости инвестиций, консольные краны имеют простую конструкцию, низкие затраты на гражданское строительство и короткий срок монтажа. Для нового сборочного поста инвестиционные затраты обычно составляют лишь 30%-50% от стоимости мостового крана сопоставимого пролета, при этом достигается 100% эффективность покрытия рабочей зоны.

С точки зрения эффективности производства, это преобразует "общецеховой" крановый ресурс в "индивидуальное оборудование для рабочего места". Операторам больше не нужно ждать диспетчеризации крана, что резко сокращает вспомогательное время. Данные показывают, что на рабочих местах с высокочастотными повторяющимися перемещениями внедрение этой комбинации может сократить время цикла в среднем на 15%-20%.

С точки зрения культуры безопасности, замена ручного труда механическими манипуляторами устраняет потенциальные опасности, такие как растяжение мышц и опрокидывание груза. Точные механические ограничители и электрические блокировки гарантируют, что стрела крана не столкнется с окружающим оборудованием или персоналом во время поворота.

Заключение

Синергетическое применение электрических талей и консольных кранов отражает двойное стремление к "точности" и "эффективности" в современном промышленном дизайне. Это больше, чем просто комбинации стальных компонентов; это техническая реализация, рожденная из глубокого понимания производственных процессов.

При выборе оборудования компаниям рекомендуется выйти за рамки простого сосредоточения на "цене" и "грузоподъемности". Вместо этого следует проводить всестороннюю оценку по четырем измерениям: группа режима работы (интенсивность), точность управления, жесткость конструкции и масштабируемость системы. Только идеально сопоставив динамические характеристики электрической тали с геометрическими возможностями покрытия консольного крана, можно действительно осуществить автоматизацию звена материального обращения, заложив прочный фундамент для повышения эффективности всей производственной линии.
