Промышленные грузоподъемные решения: электрические тали и мостовые краны

В современном промышленном производстве и при обработке материалов электрические тали и мостовые краны образуют наиболее распространенную и эффективную комбинированную грузоподъемную систему. Правильный выбор и скоординированная работа этих двух устройств напрямую влияют на эффективность производственной линии, безопасность эксплуатации и общую стоимость владения оборудованием на протяжении всего его жизненного цикла. В данной статье систематически рассматривается инженерное применение электрических талей и мостовых кранов с точки зрения технических принципов, сценариев использования, ключевых аспектов выбора, а также безопасной эксплуатации и технического обслуживания.

I. Техническое позиционирование и основные характеристики электрических талей

Электрическая таль — это легкое грузоподъемное устройство, обычно устанавливаемое на монорельс, поворотный кран или мост крана для обеспечения вертикального подъема и горизонтального перемещения тяжелых грузов. Ее основная конструкция включает подъемный двигатель, редуктор, барабан или звездочку, крюковую подвеску и систему электрического управления.

С технической точки зрения электрические тали в основном делятся на канатные и цепные. Канатные электрические тали обеспечивают большую высоту подъема и высокий режим работы, что делает их пригодными для частых тяжелых операций. Цепные тали компактны и относительно экономичны, часто используются там, где высота подъема мала или монтажное пространство сильно ограничено. Режим работы является ключевым параметром для оценки общей производительности электрической тали; он учитывает спектр нагрузок, частоту использования и условия окружающей среды, напрямую определяя пригодность оборудования и ожидаемый срок службы в конкретных условиях эксплуатации.

II. Структурная композиция и функциональные уровни мостовых кранов

Мостовой кран (также известный как кран мостового типа) состоит из моста (главная балка и концевые балки), механизма передвижения крана, механизма передвижения тележки, подъемного механизма и системы электрического управления. По конструкции моста подразделяется на однобалочные и двухбалочные мостовые краны.

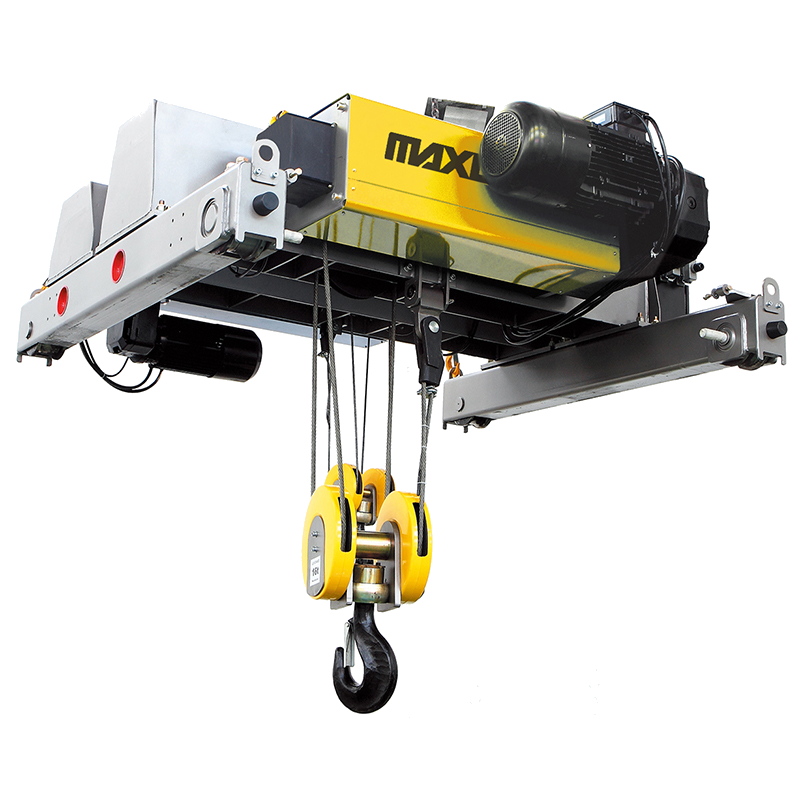

Однобалочный кран использует одну главную балку, электрическая таль подвешена снизу и перемещается поперек вдоль балки. Он отличается простой конструкцией и малым собственным весом, подходит для относительно небольших пролетов и средних грузоподъемностей. Двухбалочный кран оснащен двумя параллельными главными балками; грузовая тележка перемещается по рельсам, расположенным сверху обеих балок. Это позволяет значительно увеличить грузоподъемность до нескольких сотен тонн, обеспечивая при этом более высокую устойчивость хода и точность позиционирования, что делает его пригодным для тяжелых условий эксплуатации, таких как тяжелое машиностроение, металлургия и судостроение.

Следует подчеркнуть, что в практических инженерных приложениях электрическая таль часто служит подъемным и поперечным приводным узлом мостового крана. Оба устройства функционально связаны через рельсы и механизмы передвижения. Кран обеспечивает возможность пространственного перемещения в больших масштабах, в то время как электрическая таль отвечает за точный вертикальный подъем и захват груза, формируя полную цепочку обработки материалов.

III. Типичные сценарии применения

Производственные линии: В механическом цехе мостовой кран покрывает всю длину и ширину цеха, а электрическая таль вместе со специальными грузозахватными приспособлениями перемещает заготовки между технологическими операциями. Например, при загрузке крупного станка оператор с помощью точного шагового управления электрической талью плавно устанавливает многотонную заготовку в заданное положение на столе, достигая точности позиционирования на миллиметровом уровне.

Складские и логистические центры: На высотном складе или площадке для тяжелых материалов комбинированная система мостового крана и электрической тали обрабатывает операции по приему и отправке крупногабаритных тяжелых грузов. Благодаря бесшовной связи с наземными транспортными средствами обеспечивается быстрый поток от зоны хранения к зоне отгрузки. В некоторых интеллектуальных системах электрическая таль также интегрирована с тензодатчиком и модулем беспроводной передачи данных, что позволяет одновременно взвешивать и регистрировать данные во время подъема.

Техническое обслуживание и ремонт: На таких объектах, как электростанции, гидроэлектростанции и крупные насосные станции, мостовой кран и электрическая таль являются основным оборудованием для капитального ремонта крупных агрегатов. Возьмем, к примеру, ремонт рабочего колеса гидравлической турбины: мостовой кран поднимает колесо весом в десятки тонн целиком из шахты, в то время как электрическая таль вместе со специальной траверсой выполняет переворот в воздухе и регулировку положения, обеспечивая рабочее пространство для последующего ремонта.

IV. Ключевые технические параметры для выбора и проектирования

Рациональный выбор требует всестороннего учета следующих основных параметров:

Грузоподъемность: Помимо веса самой тяжелой отдельной детали, необходимо учитывать вес грузозахватного приспособления и коэффициент динамичности. Согласно государственным стандартам, коэффициент динамичности для мостовых кранов общего назначения обычно принимается равным 1,1–1,25, то есть номинальная грузоподъемность должна быть как минимум равна максимальной нагрузке, умноженной на этот коэффициент.

Высота подъема и пролет: Высота подъема зависит от высоты цеха и самого низкого требуемого положения грузозахватного приспособления; пролет определяется шагом колонн цеха и требуемой зоной покрытия. Особое внимание следует уделять тому, что слишком большой пролет увеличивает прогиб главной балки, влияя на плавность хода тележки.

Режим работы (класс использования и класс нагружения): Определяется комплексно на основе спектра нагрузок и частоты использования.

Скорость подъема и передвижения: Параметры скорости напрямую влияют на время рабочего цикла. Частотно-регулируемые приводы позволяют осуществлять широкодиапазонное бесступенчатое регулирование скорости, обеспечивая как быстрое движение без груза, так и медленное точное позиционирование под нагрузкой.

Способ управления: От традиционного управления из кабины и с пола с помощью кнопочного поста до радиоуправления и даже полностью автоматической беспилотной работы. Радиоуправление значительно улучшает обзор и безопасность оператора, особенно в условиях, когда несколько кранов работают в перекрывающихся зонах или обзор ограничен.

V. Монтаж, наладка и ключевые аспекты безопасной эксплуатации и технического обслуживания

Основные задачи при монтаже включают контроль точности выверки рельсов, контроль горизонтальности и диагональных допусков главной балки, а также проверку функциональности концевых выключателей и ограничителя грузоподъемности. Согласно государственным стандартам, строительный подъем (выгиб) главной балки мостового крана должен контролироваться в пределах 1/1000–1,4/1000 от пролета для компенсации упругого прогиба под нагрузкой.

При ежедневной эксплуатации и техническом обслуживании особое внимание следует уделять следующему: проверке обрывов и износа стального каната, периодическому контролю зазора и тормозного усилия тормоза, проверке надежности концевых выключателей на всех механизмах, а также контролю уровня и качества масла в редукторе. Двигатель электрической тали рассчитан на прерывистый режим работы; частая непрерывная работа может вызвать срабатывание тепловой защиты, поэтому операторы должны разумно контролировать рабочий ритм.

Что касается устройств безопасности, помимо законодательно обязательных ограничителя грузоподъемности, концевых выключателей, буферов и защелок крюка, рекомендуется устанавливать звуковые/световые сигнализаторы и системы антираскачивания в зонах, где выполняются подъемные работы или где сосредоточен персонал. Для особых условий, таких как взрывозащищенное, высокотемпературное или коррозионное воздействие, необходимо выбирать оборудование с соответствующими степенями защиты и сертификатами.

VI. Тенденции технического развития

В настоящее время технология электрических талей и мостовых кранов развивается в сторону интеллектуализации, энергосбережения и модульности. Интеллектуальные системы эксплуатации и технического обслуживания, благодаря добавлению датчиков вибрации, датчиков температуры и модулей контроля тока, могут выполнять мониторинг состояния и прогнозирование отказов для таких ключевых компонентов, как редукторы, двигатели и тормоза. Технология рекуперации энергии возвращает электрическую энергию, генерируемую двигателем при опускании груза, обратно в сеть, снижая общее энергопотребление примерно на 20–30% при частых операциях подъема/опускания. Кроме того, распространение радиоуправления и систем видеопомощи позволяет операторам находиться на безопасном расстоянии от опасных зон, что значительно повышает безопасность работы.

Заключение

Будучи базовым оборудованием в сфере промышленной обработки материалов, технический уровень и глубина применения электрических талей и мостовых кранов напрямую влияют на общую эффективность производственной системы. От правильного выбора и стандартизированного монтажа до научно обоснованного обслуживания и технологической модернизации — каждый шаг требует от инженерных специалистов взвешенных решений, основанных на реальных условиях эксплуатации. Понимание и освоение технических характеристик и логики взаимодействия этих двух типов оборудования является необходимым условием для создания безопасной, эффективной и экономичной системы обработки материалов, а также служит технической основой для вывода промышленного производства на более высокий уровень.
