Коллаборативные приложения в современной промышленной обработке материалов

В современном промышленном производстве и логистических операциях правильный выбор и эффективное применение оборудования для обработки материалов напрямую влияют на эффективность производства, безопасность эксплуатации и контроль затрат. Как два основных типа подъёмно-транспортных машин, электрические тали и мостовые краны имеют свои функциональные особенности, но в практическом применении образуют неразрывное совместное взаимодействие. В данной статье систематически рассматривается применение электрических талей и мостовых кранов с точки зрения технических характеристик, принципов выбора, типовых сценариев использования, а также вопросов безопасности и технического обслуживания.

I. Электрическая таль: основное исполнительное устройство для лёгкого подъёма

Электрическая таль — это компактное, лёгкое подъёмное устройство, устанавливаемое на рельс или неподвижную опору. Оно состоит из подъёмного двигателя, редуктора, барабана или звёздочки, крюка и системы управления. Основная функция — вертикальный подъём и опускание грузов; некоторые модели также могут перемещаться горизонтально по рельсу.

Анализ технических характеристик

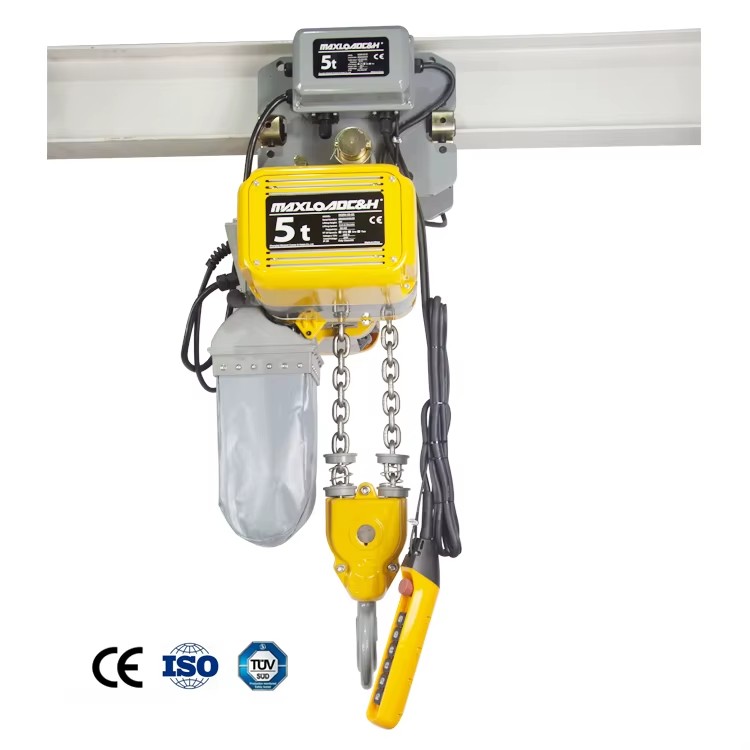

По конструктивному исполнению электрические тали делятся на канатные и цепные. Канатные тали обеспечивают большую высоту подъёма и высокую скорость работы, подходят для более тяжёлых грузов или интенсивного режима эксплуатации. Цепные тали компактны и легки, имеют преимущества при ограниченной высоте цеха, малой грузоподъёмности и частых перемещениях.

Ключевые технические параметры: номинальная грузоподъёмность, высота подъёма, группа классификации (режим работы), способ управления. Группа классификации определяется классом использования механизма и спектром нагрузок, что напрямую отражает пригодность и ожидаемый срок службы тали. Распространённые способы управления: с пола (кнопочный пульт), дистанционный и из кабины. Беспроводное дистанционное управление всё чаще применяется при работе на больших площадях или при ограниченной видимости.

Сценарии самостоятельного использования

Если таль не установлена на мост крана, она обычно используется автономно в стационарных или подвесных монорельсовых системах. Типовые примеры: передача заготовок между рабочими местами, подъём узлов при обслуживании оборудования, подъём грузов на погрузочных площадках. Низкие инвестиционные затраты, гибкость монтажа и простота обслуживания делают таль предпочтительным выбором для малых и средних предприятий и для обработки материалов на отдельных рабочих местах.

II. Мостовой кран: системная платформа для обработки материалов на больших пролётах

Мостовой кран (также называемый мостовым краном или краном-балкой) это тяжёлое подъёмное устройство, состоящее из моста, который перемещается продольно по рельсам, закреплённым на подкрановых путях с обеих сторон, в то время как подъёмный механизм и тележка движутся поперечно по мосту. Кран образует полную платформу для обработки материалов, охватывающую прямоугольную рабочую зону.

Состав и типы

Основные компоненты мостового крана: мост, механизм передвижения крана, тележка с подъёмным механизмом и электронная система управления. Конструкция моста определяет грузоподъёмность и адаптацию к пролёту; распространённые типы — коробчатого сечения, ферменный и с одной главной балкой.

По способу опирания моста краны делятся на однобалочные и двухбалочные. Однобалочные краны имеют простую конструкцию и малый собственный вес, подходят для небольших грузоподъёмностей и умеренных пролётов. Двухбалочные краны обеспечивают большую грузоподъёмность и более плавную работу, соответствуя требованиям подъёма тяжёлого оборудования и больших пролётов. Кроме того, существуют подвесные краны, у которых мост подвешен к крыше здания, что удобно в условиях ограниченного пространства на полу, но с возможностью использования надземного пространства.

Системная интеграция мостовых кранов

Основная ценность мостового крана заключается в его способности к системной интеграции. Он является не просто носителем тали, а платформой, способной к точному трёхмерному позиционированию в рабочей зоне. В сочетании с электрической талью или другими подъёмными устройствами кран может охватить любую точку всей прямоугольной рабочей зоны, обеспечивая сквозной материальный поток — от приёма сырья, межоперационной передачи до отгрузки готовой продукции.

III. Совместное применение электрических талей и мостовых кранов

В реальных промышленных условиях электрические тали и мостовые краны часто используются вместе, образуя взаимодополняющие комплексные решения. Электрическая таль, как подъёмное исполнительное устройство, устанавливается на тележку крана. Она выполняет вертикальный подъём, а также перемещается поперечно вместе с тележкой по мосту. Механизм передвижения крана перемещает весь мост продольно по цеховым рельсам. Наложение этих трёх движений обеспечивает точное трёхмерное позиционирование в любой точке рабочей зоны.

Типовые сценарии совместного применения

Механосборочные цеха: При механической обработке тяжёлых деталей кран обеспечивает дальнюю транспортировку заготовок между станками, а электрическая таль выполняет точное позиционирование и разгрузку на столе станка. Такое разделение позволяет быстро перемещать на большие расстояния и точно позиционировать на коротких, что значительно повышает эффективность цикла.

Склады и логистические центры: На крупных высотных складах мост крана перекрывает всю площадь хранения, а электрическая таль со специальными грузозахватными приспособлениями выполняет вертикальное складирование и извлечение. С помощью частотно-регулируемого привода и технологий позиционирования достигается автоматический адресный отбор ячеек и плавный подъём/опускание.

Ремонтные работы: На электростанциях, металлургических заводах и у производителей крупного оборудования кран обеспечивает ремонтную платформу, охватывающую зону оборудования, а электрическая таль выполняет подъём при демонтаже, замену узлов и другие детальные операции. В стеснённых условиях гибкость тали и охват крана эффективно дополняют друг друга.

Смена и обслуживание штампов и пресс-форм: В литье под давлением, литье металлов под давлением и штамповке штампы и пресс-формы обычно тяжёлые и часто заменяются. Кран перемещает форму со склада к станку, а электрическая таль выполняет точное выравнивание и извлечение между формой и столом станка.

Ключевые моменты выбора при совместной конфигурации

При настройке совместной системы «кран + таль» следует учитывать следующие технические факторы:

Согласование грузоподъёмности: Номинальная грузоподъёмность электрической тали должна соответствовать нагрузочной способности тележки крана с учётом массы грузозахватных приспособлений и такелажа.

Согласование групп классификации (режима работы): Группы классификации крана и тали должны определяться отдельно на основе реальной частоты работы и спектра нагрузок, чтобы избежать дисбаланса срока службы системы из-за слабого звена.

Согласование скоростей: Скорости передвижения крана, тележки и подъёма должны быть скоординированы для обеспечения как эффективности работы, так и требований к точному позиционированию и плавности движения.

Интеграция системы управления: Использовать интегрированную электронную систему управления для обеспечения блокировок и координированной работы трёх движений, оснащать систему концевыми выключателями безопасности, защитой от перегрузки и устройствами предотвращения столкновений.

IV. Безопасная эксплуатация и техническое обслуживание

Как специальное оборудование, электрические тали и мостовые краны должны управляться в соответствии со стандартными нормами безопасности. Согласно национальным правилам, оборудование с номинальной грузоподъёмностью выше определённых порогов подлежит надзору за специальным оборудованием, включая периодические осмотры и регистрацию использования.

В повседневной эксплуатации следует обращать внимание на следующие пункты безопасности: выполнять пробный пуск без груза перед каждой сменой для проверки нормальной работы всех механизмов и исправности концевых выключателей; регулярно осматривать канаты или цепи на предмет износа и обрывов проволок, немедленно заменять при достижении критериев браковки; периодически проверять тормозной момент для обеспечения надёжного удержания груза под номинальной нагрузкой; при плановых осмотрах проверять затяжку болтов рельсов и состояние упоров.

Обслуживание электросистемы также важно. Регулярно проверять контакты контакторов, надёжность токопровода (кабельные тележки или кабельные цепи), очищать пыль внутри электрошкафов для предотвращения отказов из-за плохого контакта или старения изоляции.

Заключение

Электрические тали и мостовые краны выполняют свои специфические задачи, дополняя друг друга в современных системах обработки материалов. Электрическая таль благодаря своей компактности и точному управлению выступает в роли подъёмного исполнительного механизма, а мостовой кран благодаря широкому пролёту обеспечивает полноценную платформу для перемещения грузов. Их совместное использование иллюстрирует как техническую специализацию подъёмных машин, так и инженерное преимущество системной интеграции.

Для промышленных пользователей правильный выбор и научно обоснованная конфигурация систем «электрическая таль + мостовой кран» не только повышают эффективность обработки материалов и снижают потребность в ручном труде, но и сохраняют баланс безопасности и экономичности в долгосрочной эксплуатации. Благодаря постоянному развитию частотно-регулируемого управления, удалённого мониторинга и автоматизации совместное применение электрических талей и кранов будет продолжать прогрессировать в направлении большей интеллектуальности, точности и безопасности.
