Практический анализ перемещения материалов в цехе

Если вы когда-либо работали в заводском цехе, то могли заметить интересное явление: узким местом многих производственных линий часто является не скорость обработки на оборудовании, а то, как материалы перемещаются из точки А в точку Б. Особенно это касается полуфабрикатов, приспособлений и запасных частей — не слишком тяжёлых, но и не лёгких, неудобных для переноски вручную, но при этом слишком тесных для разворота вилочного погрузчика. В таких случаях электрическая таль в сочетании с поворотным краном становится самым практичным решением.

Что даёт такая комбинация?

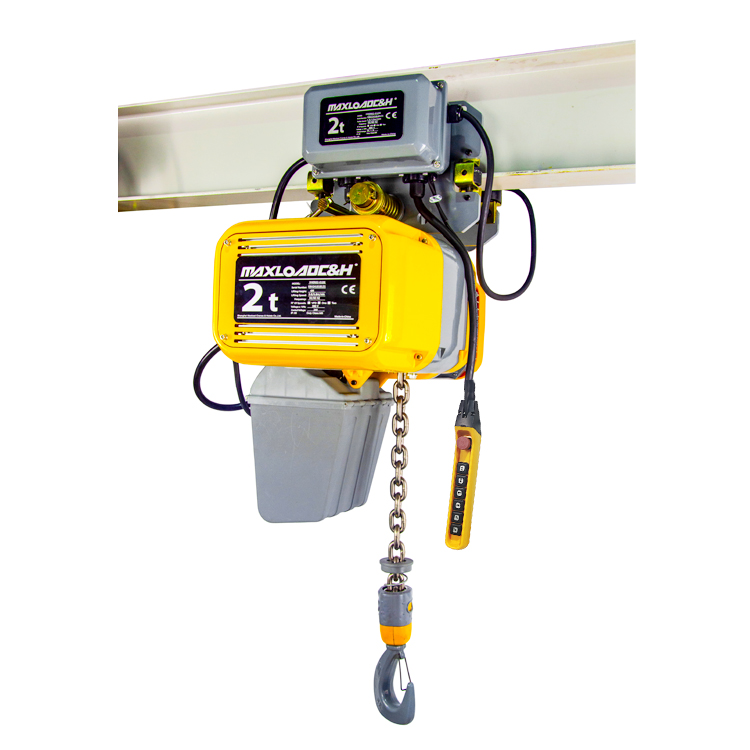

Проще говоря, поворотный кран — это консольная стрела, вращающаяся вокруг колонны и охватывающая сектор рабочей зоны. Электрическая таль подвешена на консольной стреле и отвечает за подъём/опускание и горизонтальное перемещение вдоль стрелы. Вместе они обеспечивают трёхмерное перемещение материалов в заданной зоне — вверх/вниз, влево/вправо и вперёд/назад.

В отличие от мостового крана, который требует монтажа по всему потолку цеха, поворотный кран устанавливать гораздо гибче. Вам нужна лишь достаточно прочная колонна, либо его можно закрепить прямо на бетонном фундаменте; некоторые облегчённые модели даже навешиваются на стену. Это означает, что вы можете установить такой кран рядом с конкретным рабочим местом, не изменяя основной конструкции цеха.

Типичные сценарии применения

Подача материалов на сборочных линиях

Это самое распространённое применение. Например, на линии сборки электродвигателей каждому посту требуется постоянная подача таких деталей, как статоры, роторы и торцевые крышки. Установите поворотный кран рядом с постом; электрическая таль поднимает контейнер с поддона на удобную для рабочего высоту, чтобы он мог брать детали, а затем убирает пустой контейнер. Весь процесс не загромождает проходы и не мешает другим постам.

Я видел производителя редукторов, где в сборочном цехе использовали гидравлические тележки для подачи материалов. Пол был покрыт следами от колёс, а травмы голеностопа были обычным делом. Позже они оснастили каждый сборочный пост небольшим поворотным краном. Рабочие могли управлять им самостоятельно, а контейнеры с материалами висели на удобной высоте, что повысило эффективность более чем на 30%.

Смена и обслуживание пресс-форм

В литейных и штамповочных цехах пресс-формы тяжёлые — часто от нескольких сотен килограммов до двух тонн. Смена форм — это частая и опасная задача. Без специального подъёмного оборудования рабочие часто используют ломики и ручные цепные тали, рискуя повредить плоскость разъёма формы, а что ещё опаснее — получить травму от падающей формы.

Установите поворотный кран рядом с каждой литьевой машиной или прессом. Поверните стрелу над машиной, поднимите форму электрической талью, выдвиньте её и поместите на соседний стеллаж. Установка новой формы выполняется в обратном порядке. Ключевое преимущество — один человек может сделать это, не вызывая оператора мостового крана и не ожидая погрузчика.

Один мой знакомый, занимающийся обслуживанием пресс-форм, упоминал, что поворотный кран в их ремонтной зоне используется даже чаще, чем станки. Им нужно каждый день разбирать, осматривать и ремонтировать до дюжины форм, и каждую требуется поднимать и опускать на верстак. Они выбрали двухскоростную электрическую таль — медленная скорость для позиционирования, быстрая для подъёма/опускания — что экономит массу времени.

Позиционирование заготовок на сварочных постах

При сварке крупных несущих конструкций заготовку приходится постоянно поворачивать и перемещать, чтобы добраться до всех швов. Используя поворотный кран и электрическую таль, вы можете поднять заготовку, перевернуть её в воздухе или удерживать под нужным углом для работы сварщика. Такая маневренность в ограниченном пространстве гораздо лучше, чем использование мостового крана.

Производители сосудов под давлением знают, что выравнивание торцевой крышки с корпусом — это деликатная работа. С помощью поворотного крана вы можете медленно приближать крышку к корпусу; функция микроподачи электрической тали позволяет двигаться с точностью до миллиметра, что намного проще контролировать, чем большим мостовым краном.

Ремонт и техническое обслуживание оборудования

Ремонт заводского оборудования часто требует снятия крупных узлов, например, разборка редуктора или извлечение ротора электродвигателя. Эти детали часто находятся в тесных местах, куда погрузчик не въедет, а мостовой кран не дотянется. Установите поворотный кран в подходящем месте в зоне плотного размещения оборудования; поворачивая стрелу, можно охватить несколько станков.

В ремонтных мастерских обычно есть поворотный кран, потому что ремонт насосов, двигателей и вентиляторов требует разборки и сборки. Без подъёмного устройства приходится полагаться только на ломики и цепные тали, что снижает эффективность ремонта и повышает риск травм.

Ключевые моменты при выборе

Как определить рабочий вылет

Длина консольной стрелы поворотного крана обычно составляет от двух до пяти-шести метров, для особых нужд возможны и большие длины. Выбор зависит от требуемой зоны покрытия — нужно ли обслуживать несколько рабочих мест? На каком расстоянии находятся зона хранения материалов и рабочая зона?

Принцип: больше — не всегда лучше. Более длинная стрела увеличивает крутящий момент на колонну и фундамент, что значительно повышает затраты, а также увеличивает момент инерции, усложняя управление. На практике достаточно покрыть вашу рабочую зону плюс запас в 300–500 мм.

Не завышайте грузоподъёмность

Многие люди склонны думать: «а вдруг потом понадобится поднимать что-то тяжелее» — и в итоге выбирают грузоподъёмность намного больше реальных потребностей. Двухтонный поворотный кран по сравнению с однотонным имеет гораздо более тяжёлые элементы конструкции и более мощную таль, что даёт совершенно другие ощущения при управлении. Более того, таль большой грузоподъёмности, используемая для малых грузов, часто имеет низкую скорость подъёма, что делает её непрактичной.

Выбирайте исходя из вашей реальной максимальной нагрузки, умноженной на 1,2–1,3. Если в будущем действительно понадобится поднимать более тяжёлые предметы, добавьте ещё один кран большего размера; пусть каждый используется для своей задачи.

Лёгкость вращения часто недооценивают

Поворотный кран должен вращаться плавно и легко; в нормальных условиях стрелу можно толкать одной рукой. Если вы выберете изделие с высоким сопротивлением вращению, рабочие будут избегать его использования, потому что это неудобно, или же будут толкать и дёргать с усилием, создавая опасные ситуации.

Ручной или электрический поворот? Для малой зоны покрытия и низкой частоты использования достаточно ручного. Если нужно выполнять сотни поворотов в день или если поднимаемый груз значительно смещён от центра, можно рассмотреть электрический поворот.

Фундамент — это скрытые затраты

Напольные поворотные краны предъявляют требования к фундаменту пола. Лёгким моделям может потребоваться только крепление анкерными болтами к бетонному полу, но для тяжёлых требуется специальный бетонный фундамент. Рассчитайте эти затраты до покупки оборудования; иногда фундамент стоит дороже самого крана.

Настенные модели позволяют сэкономить на колонне и фундаменте, но требуют, чтобы стена была несущей или имелись стальные колонны каркаса достаточной прочности. Попросите инженера-строителя проверить это перед установкой.

Практические советы по безопасной эксплуатации

Никогда не перегружайте — это главное правило

Это само собой разумеется, но в реальном производстве давление сроков часто приводит к нарушениям. Электрические тали обычно имеют защиту от перегрузки, но защита не является абсолютно надёжной. Частая проблема — рабочие неправильно оценивают вес, думая, что это 800 кг, а на самом деле 1,2 тонны. Желательно оснастить кран простым весоизмерительным устройством или предварительно взвешивать крупные предметы.

Концевые выключатели должны проверяться регулярно

Верхний и нижний концевые выключатели на электрической тали — это спасительные устройства. Верхний выключатель предотвращает удар крюка о корпус тали; нижний предотвращает полное разматывание стального каната. На многих заводах сломанные концевые выключатели не ремонтируют, и рабочие полагаются на визуальный контроль — со временем случаются промахи.

Следите за чистотой зоны вращения

Зона, перекрываемая стрелой поворотного крана, должна быть свободна от посторонних предметов. Линия взгляда оператора на пути подъёма должна быть беспрепятственной, не перекрываться колоннами или стеллажами. Некоторые цеха пытаются сэкономить место, складывая материалы на краю зоны вращения; когда стрела поворачивается, она может их задеть — это очень опасно.

Ежедневные проверки

В начале каждой смены опробуйте все направления движения без груза, прислушиваясь к необычным шумам. Каждый месяц осматривайте стальной канат на наличие оборванных прядей, заломов или скручиваний. Смазывайте поворотное устройство, но не переусердствуйте; избыток масла будет разлетаться повсюду.

Люди, которые много лет пользуются поворотными кранами, знают, что серьёзные поломки редки; настоящая головная боль — это мелкие неполадки. Например, если вращение становится тугоподвижным, это может быть просто из-за отсутствия смазки, а может означать, что колонна наклонилась. Если таль поднимает рывками, это может быть вызвано нестабильностью напряжения или износом шестерён в редукторе. Операторы и обслуживающий персонал должны обладать базовыми навыками диагностики; нельзя всё время ждать, пока производитель пришлёт специалиста.

Кроме того, никакое хорошее оборудование не поможет, если им неправильно пользоваться. Я видел много заводов, где устанавливают поворотный кран, а затем вешают пульт управления на верёвке где-то в стороне, и рабочим приходится его искать. Лучше использовать пружинный кабель-удлинитель (ретрактор), чтобы пульт всегда находился в фиксированном положении и автоматически втягивался после использования — не потеряется и не повредится.

В итоге, комбинация электрической тали и поворотного крана — это не высокотехнологичное решение, но она решает самые практичные задачи перемещения материалов на заводском полу. Правильный выбор, правильный монтаж и регулярное техническое обслуживание — это неприметное оборудование может сделать вашу производственную линию гораздо более плавной и уменьшить те самые страшные случаи травматизма при подъёмных работах.
