От базового выбора до точного применения

В цепочке материальных потоков промышленного производства электрическая таль и мостовой кран — это привычное сочетание. Эти два устройства не являются независимыми, а образуют скоординированную подъемную систему: кран обеспечивает пространственное позиционирование, в то время как электрическая таль отвечает за точный захват и подъем груза. Понимание логики работы этой пары имеет непосредственное практическое значение для выбора оборудования, планового технического обслуживания и даже эффективности производственной линии.

Принцип работы и классификация

Электрическая таль — это, по сути, компактное подъемное устройство, объединяющее двигатель, передаточный механизм и барабан (или звездочку). По типу грузоподъемного элемента электрические тали в основном делятся на две большие категории: канатные и цепные.

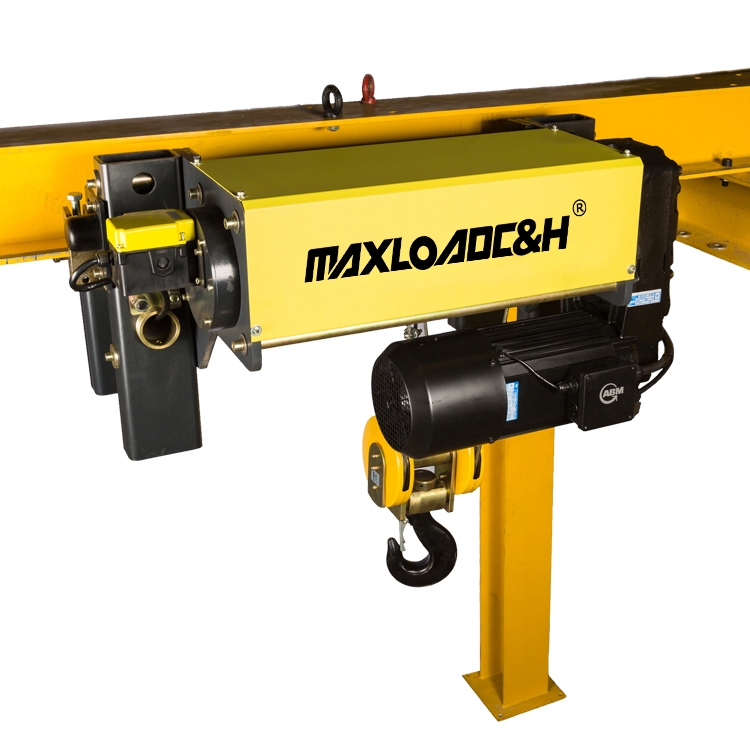

Канатная электрическая таль — наиболее распространенная форма. Ее подъемный механизм выполнен по классической последовательной схеме: двигатель и редуктор расположены по разные стороны от барабанной установки, передавая мощность через внутренний приводной вал. Такая конструкция особенно эффективна в условиях средних и тяжелых нагрузок от 5 тонн и выше, что делает ее идеальной для частых интенсивных подъемных операций. Цепная электрическая таль использует высокопрочную легированную цепь в качестве несущего элемента, имеет малый радиус изгиба и более компактный корпус, что дает явные преимущества в условиях ограниченного пространства или при необходимости работы на криволинейных путях.

Мостовой кран служит подвижным носителем для электрической тали и обычно относится к кранам мостового типа. По количеству главных балок он делится на две основные формы: однобалочные и двухбалочные. Однобалочный мостовой кран имеет простую конструкцию и небольшую требуемую высоту; в паре с передвижной электрической талью он может покрыть общие потребности в подъеме на большинстве малых и средних предприятий. Двухбалочный мостовой кран использует централизованно приводимую двухрельсовую тележку и используется совместно со стационарной канатной электрической талью. Стоит отметить, что в сценариях с ограниченной высотой цеха низкопрофильные электрические тали благодаря компактной конструкции могут эффективно увеличить полезную высоту подъема без изменения условий здания.

Ключевые соображения при выборе

Согласование электрической тали с мостовым краном — это гораздо более сложная задача, чем просто «соответствие номинальной тоннажу». При практическом выборе следующие параметры часто определяют, сможет ли оборудование выдержать требования применения.

Классификация режима работы (ПВ%). Класс режима работы отражает частоту использования и интенсивность нагрузки на оборудование и не соответствует напрямую номинальной грузоподъемности. Возьмем, к примеру, 1-тонную электрическую таль: если она используется только для эпизодического обслуживания оборудования, достаточно класса M3; если она используется более 50 подъемов в день на сборочной линии, ее необходимо модернизировать до класса M5 или выше, в противном случае практически неизбежны такие проблемы, как частый перегрев двигателя и ускоренный износ компонентов. Важно отметить, что класс режима работы компактного подъемного устройства должен соответствовать классу режима работы главной балки крана и рамы тележки, чтобы избежать преждевременного износа в одной точке, влияющего на срок службы всей машины.

Скорость подъема и метод управления. Более высокая скорость подъема не всегда лучше. Обычные односкоростные конфигурации подходят для черновой обработки грузов; двухскоростные конфигурации обеспечивают баланс между эффективностью подъема и точностью позиционирования, что подходит для загрузки станков или сборки прецизионных компонентов, требующих импульсного режима работы; частотно-регулируемое бесступенчатое управление скоростью позволяет достичь миллиметровой точности позиционирования, что подходит для сценариев с высокими требованиями к точности, таких как сборка автомобильных деталей или обслуживание ветроэнергетического оборудования. Что касается методов управления, помимо обычных подвесных пультов, все чаще используется беспроводное дистанционное управление в цехах с большими пролетами и при работах на высоте, с рабочим расстоянием более 50 метров, что позволяет держать персонал подальше от опасных зон подъема.

Дифференцированные требования к сценариям применения

Сочетание электрических талей и мостовых кранов встречается во всей обрабатывающей промышленности, но требования существенно различаются в разных секторах.

Механообрабатывающие и сборочные цеха. Это самый распространенный сценарий применения. Обычно используются канатные электрические тали с двухскоростным или частотно-регулируемым управлением для удовлетворения потребностей в подъеме на различных этапах, таких как загрузка деталей на станки, смена приспособлений и выгрузка готовой продукции. Класс режима работы обычно выбирается M4–M5, что обеспечивает баланс между умеренной интенсивностью работы и сроком службы оборудования.

Складское хозяйство и логистика. В складских условиях передвижная электрическая таль в сочетании с однобалочным краном позволяет осуществлять доступ к материалам и их штабелирование на стеллажах. В этих сценариях существуют четкие требования к высоте подъема, обычно используются спецификации 6 м, 9 м, 12 м, 18 м и т.д. в зависимости от высоты стеллажей и рабочего уровня. В то же время легкие, высокочастотные цепные электрические тали постепенно заменяют некоторое традиционное оборудование на малых и средних складах благодаря своим компактным размерам и простоте обслуживания, особенно подходя для гибкой работы в узких проходах.

Металлургия и тяжелая промышленность. В суровых условиях, таких как металлургия и литейные цеха, характеризующихся высокими температурами, тяжелыми нагрузками и непрерывной работой, оборудование требует более высоких степеней защиты и специальных конструкций. Цепные электрические тали, поскольку цепь демонстрирует явный износ перед разрушением (что облегчает обнаружение опасности), а некоторые продукты могут быть адаптированы для взрывозащищенного исполнения, обладают высокой надежностью в условиях высокой температуры и запыленности. Кроме того, специализированные металлургические электрические тали могут иметь класс режима работы до M6 или выше для обеспечения круглосуточного ритма подъема.

Строительство и монтаж. На строительных площадках, при подъеме групп нефтяных резервуаров и т.п., электрические тали часто устанавливаются в стационарной или групповой конфигурации и используются с подъемными системами или системами домкратов для вертикальной транспортировки материалов или синхронизированного подъема. В этих сценариях предъявляются высокие требования к атмосферостойкости оборудования и возможности синхронного управления, что обычно требует использования централизованных систем управления для нескольких электрических талей.

Правила повседневной безопасности и технического обслуживания

Безопасная эксплуатация подъемного оборудования зависит от стандартизированных ежедневных осмотров и регулярного технического обслуживания. Согласно требованиям стандарта GB/T 31052.10, осмотры компактных подъемных устройств должны охватывать три уровня: ежедневный осмотр, периодический осмотр и специальный осмотр.

Перед ежедневным использованием операторы должны провести холостой ход, проверить чувствительность концевых выключателей в импульсном режиме и выполнить подъем примерно на 10% от номинальной нагрузки для подтверждения надежности торможения. Крюки с раскрытием зева более 10% от исходного размера или с износом опасного сечения более 5% от номинального диаметра должны быть немедленно выведены из эксплуатации и заменены. Ежедневный осмотр стального каната также важен: если количество оборванных проволок на одной пряди превышает 5% или общее количество оборванных проволок превышает 10%, это достигает критерия браковки.

При ежемесячном углубленном обслуживании редуктор требует очистки и замены масла, а также проверки износа упругих колец муфты. Измерение сопротивления изоляции электрической системы, проверка работы концевых выключателей и регулировка тормозного зазора должны быть включены в план периодического технического обслуживания. Тормозной путь является ключевым показателем эффективности торможения и должен контролироваться в пределах 100 мм при номинальной нагрузке.

Электрические неисправности являются наиболее распространенным типом неисправностей для электрических талей, включая перегрев двигателя, неисправность контроллера и повреждение кабеля. Операторы должны регулярно проверять внешнюю оболочку кабеля на наличие повреждений, клеммы — на ослабление или следы дугового разряда, а также измерять сопротивление изоляции двигателя мегаомметром. Неисправности механической системы часто проявляются в виде заклинивания крюка, обрыва стального каната или износа подшипников. Если обнаружен ненормальный шум или вибрация, оборудование следует немедленно остановить для проверки; никогда не эксплуатируйте неисправную машину.

Заключение: Сила в синергии

Отношения между электрической талью и мостовым краном — это, по сути, взаимодополняющие, синергетические отношения. Кран определяет пространственную область действия, а электрическая таль определяет точность подъема. Если при выборе уделять внимание только параметрам одной стороны, пренебрегая их соответствием, это в лучшем случае ухудшит эффективность работы, а в худшем — создаст угрозу безопасности.

В практической инженерии внимание следует уделять не только цифре грузоподъемности, но и тому, соответствует ли класс режима работы текущим условиям эксплуатации, соответствует ли скорость подъема такту производственной линии, подходит ли степень защиты рабочей среде и выполняется ли ежедневное техническое обслуживание в соответствии со стандартизированной процедурой. Как только эти вопросы будут прояснены, оборудование действительно сможет выдержать испытание временем и стабильно служить каждый рабочий день на передовой производства.
