Системное решение для промышленной транспортировки материалов

В промышленном производстве и логистических операциях эффективность транспортировки материалов напрямую влияет на ритм и стоимость всей производственной линии. Электрическая цепная лебедка служит самым базовым подъемным устройством, в то время как консольный кран и мостовой кран представляют собой два типичных рабочих средства. Правильный выбор и координация этих трёх типов оборудования являются ключом к определению того, сможет ли система транспортировки работать эффективно.

Электрическая цепная лебедка: основное подъемное звено системы

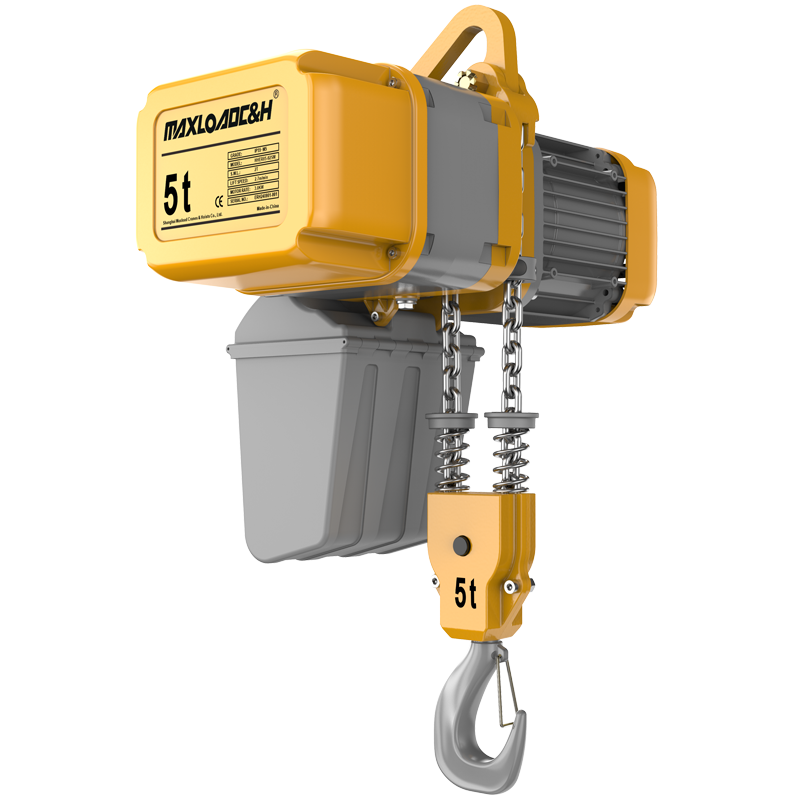

Электрическая цепная лебедка является исполнительным органом всей системы транспортировки материалов, непосредственно отвечающим за подъем и опускание грузов. По конструктивному типу он в основном делится на канатные и цепные Электрическая цепная лебедкаы. Канатные тельферы работают плавно и обеспечивают большую высоту подъема, что делает их пригодными для обычных цехов и складских зон. Цепные тельферы имеют компактную и легкую конструкцию и часто используются с консольными кранами и легкими подвесными системами. Что касается классификации по режиму работы, то класс M3 подходит для эпизодического использования, например, для обслуживания оборудования и легких складских работ; класс M4 соответствует операциям средней частоты в обычных заводских цехах; классы M5-M6 подходят для частых подъемов, например, на сборочных линиях и при погрузке/разгрузке в портах.

Выбор скорости подъема также важен. Односкоростные тельферы обеспечивают скорость подъема около 8 м/мин и подходят для чернового перемещения; двухскоростные тельферы добавляют медленную скорость около 0,8 м/мин, что обеспечивает баланс между эффективностью подъема и точностью позиционирования, что делает их идеальными для обслуживания станков, точной сборки и других сценариев, требующих точных перемещений.

Консольный кран: эффективное покрытие для операций на фиксированных постах

Консольный кран состоит из колонны, консольной стрелы и поворотного привода. Нижний конец колонны крепится к бетонному фундаменту с помощью анкерных болтов. Циклоидальный редуктор приводит стрелу во вращение, а Электрическая цепная лебедка перемещается линейно по двутавровой балке стрелы для подъема грузов.

Явное преимущество этого оборудования заключается в его рабочей зоне. Благодаря колонне и поворотной стреле он может формировать круговую рабочую зону более 270 градусов. Оператору достаточно повернуть стрелу, чтобы точно доставить груз в нужное положение без перемещения всей машины. Консольные краны особенно подходят для: во-первых, передачи материалов вокруг фиксированных рабочих мест, например, загрузки/разгрузки станков, помощи на сборочных постах; во-вторых, для интенсивных подъемов в ограниченных пространствах — оборудование занимает мало площади и не мешает другим операциям; в-третьих, для сценариев, требующих частых перемещений на короткие расстояния — как ручной, так и электрический поворот обеспечивают гибкое реагирование.

Консольные краны часто используются в паре с цепными Электрическая цепная лебедкаами. Три действия — подъем, перемещение по стреле и поворот — могут быть электрифицированы, или, в зависимости от реальных потребностей, можно выбрать ручной поворот и ручное перемещение по стреле. На практике консольные краны на колонне подходят для операций на фиксированных постах, в то время как передвижные консольные краны обеспечивают большую мобильность и адаптируемость.

Мостовой кран: основа для транспортировки на большие пролеты

Мостовой кран обеспечивает покрытие большой площади с помощью моста, перекрывающего цех. Мост крана перемещается по рельсам в продольном направлении цеха, в то время как тележка, несущая Электрическая цепная лебедка, движется поперек по мосту, обеспечивая подъемные операции в любой точке трехмерного пространства.

При выборе мостового крана необходимо обратить внимание на три ключевых параметра: пролет, грузоподъемность и группу режима работы (класс нагружения). Пролет — это расстояние между центральными линиями двух рельсов, по которым перемещается мост крана. Он должен определяться исходя из ширины цеха; если пролет слишком мал, он не сможет покрыть всю рабочую зону, что повлияет на эффективность транспортировки. Грузоподъемность должна покрывать не только ежедневную максимальную нагрузку, но и включать запас прочности в 10-20%. Что касается режима работы, если операция включает непрерывный подъем тяжелых грузов , следует выбирать кран с высоким классом нагружения, чтобы выдерживать интенсивные нагрузки и обеспечить долгий срок службы; для прерывистой работы подходящий класс можно выбрать на основе фактической частоты использования, чтобы избежать излишних инвестиций.

В инженерной практике мостовые краны могут быть гибко сконфигурированы. Например, в машинном зале гидроэлектростанции часто устанавливается двухбалочный мостовой кран грузоподъемностью 100 тонн, оснащенный главным крюком, вспомогательным крюком и несколькими Электрическая цепная лебедкаами, что обеспечивает подъемные операции с полным покрытием в монтажной зоне и основной зоне генераторов. При подъеме труб двухбалочный мостовой кран может быть оснащен несколькими Электрическая цепная лебедкаами с электромагнитными захватами для обеспечения плавного подъема длинных труб.

Координация трех типов оборудования: создание полной системы транспортировки материалов

Отношения между Электрическая цепная лебедкаом, консольным краном и мостовым краном можно понимать как трехуровневую систему «исполнительный орган — рабочая станция — магистральная сеть»: Электрическая цепная лебедка является исполнительным устройством, которое непосредственно осуществляет захват и подъем; консольный кран — это локальное рабочее средство вокруг фиксированной станции; мостовой кран — это канал транспортировки на большие пролеты по всему цеху.

При реальном выборе и конфигурации обычно следуют следующей логике: для подачи материалов вокруг фиксированных станций предпочтение отдается консольному крану, чтобы использовать его гибкое вращение для быстрого реагирования; для транспортировки на большие расстояния между зонами мостовой кран берет на себя основную задачу транспортировки; затем Электрическая цепная лебедка подбирается к обеим платформам в соответствии с характеристиками груза, частотой работы и требованиями к точности. Типовая схема комбинации такова: консольные краны обрабатывают погрузку/разгрузку на станциях, мостовые краны обрабатывают передачу между станциями и между станциями и складом, причем оба используют Электрическая цепная лебедкаы одной спецификации для упрощения управления запасными частями и технического обслуживания.

Ключевые соображения при выборе

При практическом выборе необходимо учитывать рабочую среду. В условиях высоких температур двигатель требует принудительной системы охлаждения; в условиях низких температур следует использовать низкотемпературную смазку; в коррозионных средах требуются нержавеющие цепи и двигатели с антикоррозийной защитой; в запыленных средах необходима усиленная защита уплотнений.

Конфигурация защитных устройств также важна. Защита от перегрузки должна выдавать предупреждение при достижении нагрузкой 90% от номинальной и автоматически отключать питание при превышении 110%. Верхние и нижние конечные выключатели обеспечивают работу крюка в безопасном диапазоне хода. Тормозная система предпочтительно должна иметь нормально замкнутую двойную конструкцию, чтобы обеспечить надежное торможение даже при отказе одного тормоза.

Что касается методов управления, для фиксированных станций можно использовать проводное управление; для дистанционных операций, требующих гибкого маневрирования, подходит беспроводное дистанционное управление. Рекомендуется выбирать пульт с шифрованием сигнала, чтобы избежать помех. В сценариях, где несколько Электрическая цепная лебедкаов работают синхронно, система синхронного управления может удерживать ошибку скорости подъема и перемещения в пределах миллиметрового диапазона, что подходит для горизонтального подъема сверхдлинных компонентов.

Заключение

Комбинированное применение Электрическая цепная лебедкаов, консольных кранов и мостовых кранов по сути заключается в рациональном распределении трех основных действий — подъема, поворота и перемещения — в пространстве в соответствии с реальными потребностями транспортировки материалов. Консольные краны решают задачу покрытия фиксированных точек, мостовые краны обеспечивают транспортировку на большие пролеты, а Электрическая цепная лебедкаы гарантируют точное исполнение — каждый выполняет свою роль, дополняя друг друга. Сосредоточившись при выборе на трех измерениях: частота работы, характеристики груза и пространственная планировка, можно построить эффективную и надежную систему транспортировки материалов.
