Совместное применение электрических талей и поворотных кранов на рабочих местах

В системах перемещения материалов в цехах комбинация электрических талей и поворотных кранов является одним из наиболее распространённых решений. Первые отвечают за вертикальный подъём, вторые — за горизонтальное вращение. Вместе они образуют законченное подъёмное решение на уровне рабочего места. Понимание технических характеристик и логики согласования этих двух устройств имеет практическое значение для производственных предприятий, стремящихся рационально распределить ресурсы для подъёмных операций на рабочих местах.

I. Назначение и разделение функций двух устройств

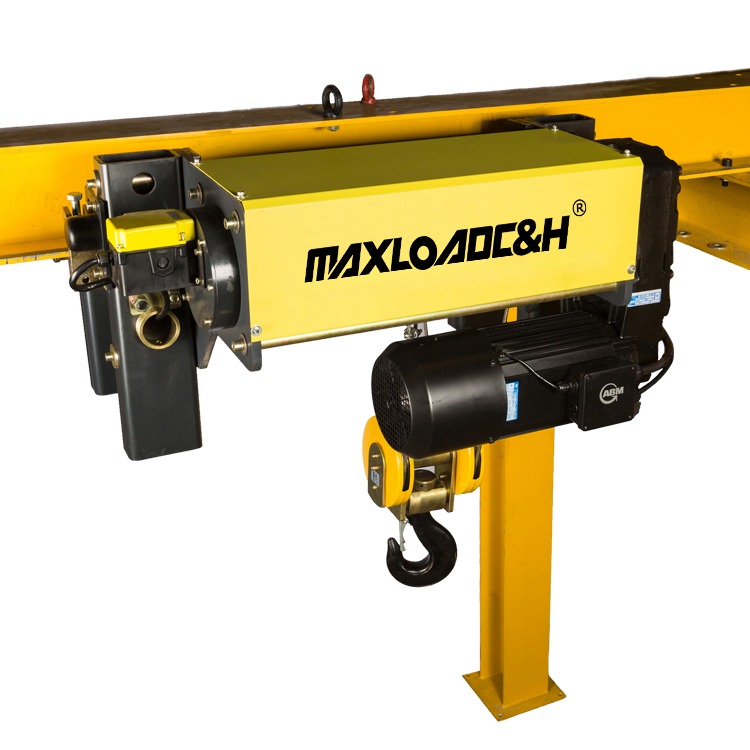

Электрическая таль — это лёгкое подъёмное устройство с электроприводом, состоящее из двигателя, передаточного механизма и барабана (или звёздочки). По типу несущего элемента они делятся на канатные и цепные электрические тали. Первые используют в качестве несущего элемента стальной канат, их барабанная конструкция обеспечивает большую гибкость по высоте подъёма; вторые используют цепь, более компактны и подходят для частых пусков-остановок и операций с коротким ходом.

Класс нагружения электрических талей обычно составляет M3–M4, что соответствует прерывистому режиму работы с номинальным коэффициентом загрузки около 25%. Это означает, что электрические тали не предназначены для длительной непрерывной работы. При выборе тали необходимо согласовывать соответствующий класс нагружения с фактической частотой использования, чтобы избежать снижения срока службы оборудования из-за чрезмерной эксплуатации.

Поворотный кран — это тип крана со стрелой. Его конструктивная особенность заключается в использовании колонны или стены в качестве опорной точки, а вращательное движение стрелы обеспечивает горизонтальное перемещение грузов в пределах круговой зоны. По способу установки они делятся на краны на колонне, настенные и передвижные, угол поворота обычно составляет от 180° до 360°. Грузоподъёмность обычно варьируется от 0,125 до 5 тонн, что делает их подходящими для цехов с высокой плотностью рабочих мест и ограниченным рабочим пространством.

Конструкция поворотных кранов соответствует отраслевому стандарту JB/T 8906-2014 «Поворотные краны», в котором подробно описаны конструктивные формы, технические требования и методы испытаний для различных типов поворотных кранов. При выборе, помимо грузоподъёмности, ключевыми параметрами, непосредственно определяющими зону охвата рабочего места, являются радиус поворота, высота подъёма и угол поворота.

II. Типичные сценарии применения

Погрузка и разгрузка в процессах механической обработки

Типичная ситуация в цехах механической обработки — повторяющаяся загрузка и выгрузка заготовок на станках с ЧПУ, токарных или фрезерных станках. Вес заготовок колеблется от десятков до сотен килограммов. Если всё делать вручную, эффективность низка, а риск травматизма высок.

В этом сценарии распространённой конфигурацией является поворотный кран на колонне в сочетании с цепной электрической талью. Кран обычно устанавливается рядом со станком, радиус покрытия составляет от 2 до 4 метров, и он может одновременно обслуживать 2–3 единицы оборудования. Цепная электрическая таль благодаря быстрому пуску-остановке и цепному мешку, не занимающему вертикальное пространство, особенно подходит для высокочастотных операций загрузки. По отзывам промышленности, после внедрения этой конфигурации производительность одного рабочего места увеличивается более чем на 30%, при этом значительно снижается физическая нагрузка на работника.

Точное позиционирование на сборочных линиях

При сборке таких ответственных узлов, как двигатели, коробки передач, шпиндели станков, детали часто имеют небольшие размеры, но большой вес и требуют высокой точности сборки. В этом случае шарнирно-сочленённый поворотный кран благодаря своей многозвенной конструкции позволяет обходить оборудование и препятствия вокруг рабочего места и плавно доставлять компонент в заданное положение.

Уникальная ценность шарнирно-сочленённого поворотного крана в этом сценарии заключается в его гибкой шарнирной конструкции, которая позволяет эффективно охватывать «мёртвые зоны» рабочей области. В паре с двухскоростной электрической талью при приближении к месту сборки можно переключиться на тихоходный режим, обеспечивая плавное совмещение и снижая риск столкновения деталей.

Смена штампов и перемещение тяжёлых деталей

Смена штампов — рутинная операция в штамповочных и литьевых цехах. Штампы часто весят несколько тонн и требуют стабильности подъёма и точности совмещения. В этом сценарии основным решением является тяжёлый поворотный кран на колонне в сочетании с канатной электрической талью. Канатные электрические тали имеют преимущества в согласовании грузоподъёмности с высотой подъёма, что делает их подходящими для требований к подъёму тяжелых грузов с большим ходом.

В автомобилестроении операции смены штампов в штамповочных цехах особенно типичны. Правильно настроенная подъёмная система может сократить время одной смены штампа с нескольких часов до менее чем получаса, значительно уменьшая потери от простоев производственной линии.

Сортировка и перемещение на складах и в логистике

На складах и в логистике комбинация электрических талей и поворотных кранов в основном используется для сортировки, укладки и погрузки/разгрузки товаров. Настенные поворотные краны подходят для размещения вдоль сортировочных линий, не занимая площадь пола; краны на колонне часто используются для погрузки/разгрузки средних товаров в зонах стеллажей. Цепные электрические тали благодаря своим малым размерам и плавной работе хорошо проявляют себя при точном перемещении мелких товаров.

III. Технические аспекты выбора и конфигурации

Выбор поворотных кранов и электрических талей требует комплексного учёта трёх аспектов: нагрузка, планировка рабочего места и условия эксплуатации.

Согласование нагрузки является основополагающим. Номинальная грузоподъёмность электрической тали должна превышать максимальный вес поднимаемых материалов, а также учитывать коэффициенты запаса прочности. При каждом повышении класса нагружения номинальная грузоподъёмность снижается на 20%. Поэтому класс нагружения должен быть разумно выбран на основе фактической частоты использования.

Пригодность для рабочего места определяет конструктивную форму. Для стационарных операций с одной точкой предпочтителен поворотный кран на колонне; для сборочных линий предпочтителен настенный тип, так как он не занимает площадь пола; для рабочих мест с большим количеством препятствий предпочтителен шарнирно-сочленённый тип, использующий свои шарниры для обхода оборудования.

Факторы окружающей среды нельзя игнорировать. В чистых помещениях, таких как пищевая и фармацевтическая промышленность, необходимо использовать поворотные краны из нержавеющей стали для соответствия антикоррозионным и гигиеническим требованиям; в химической, лакокрасочной и подобных средах электрические части тали должны иметь взрывозащищённое исполнение.

Что касается выбора подъёмного механизма: цепные электрические тали подходят для высокочастотных операций с коротким ходом и обладают наилучшей адаптируемостью на поворотных кранах; канатные электрические тали подходят для высокой грузоподъёмности и требований к большому ходу; для сценариев точной сборки двухскоростные или частотно-регулируемые электрические тали с регулируемой скоростью могут значительно повысить точность операций.

IV. Нормы безопасности и управление эксплуатацией

Как специальное оборудование, использование и управление электрическими талями и поворотными кранами строго регулируется законодательством. Согласно Закону КНР «О безопасности специального оборудования» и «Техническому регламенту безопасности грузоподъёмных кранов» (TSG 51-2023), вступившему в силу с января 2024 года, подъёмное оборудование должно проходить ежегодное техническое освидетельствование, а операторы должны иметь удостоверение и своевременно проходить обучение по технике безопасности.

В повседневной эксплуатации особенно важны следующие моменты: до установки профессиональная организация должна оценить несущую способность фундамента, чтобы убедиться, что опорная конструкция колонны или стены соответствует требованиям коэффициента запаса прочности; строго запрещается перегрузка; регулярно проверять износ ключевых элементов безопасности, таких как стальные канаты (или цепи), крюки, концевые выключатели; перед работой проверять тормоза и ограничительные устройства; во время работы избегать косой тяги и подъёма, а также никогда не допускать нахождения людей на грузе.

Процесс установки поворотных кранов также требует стандартизированного выполнения: сначала закрепить колонну и откалибровать вертикальность, затем установить стрелу и электрическую таль, обеспечив прилегание роликов к рельсу без заеданий, и наконец собрать механизм поворота и проверить зазор в зацеплении шестерён.

V. Заключение

Комбинация электрических талей и поворотных кранов — это, по сути, решение для лёгкого подъёма, ориентированное на рабочее место. Благодаря низким капитальным затратам и гибкой пространственной адаптации оно играет незаменимую роль во многих сценариях производственных цехов. От загрузки/выгрузки станков до позиционирования при сборке, от смены штампов до логистической сортировки — ценность этой конфигурации заключается не в замене крупного подъёмного оборудования, а в заполнении ниши подъёма на уровне рабочих мест, которую крупное оборудование не может охватить.

По мере того как обрабатывающая промышленность всё больше стремится к гибкому производству и бережливому управлению, подъёмное оборудование для рабочих мест эволюционирует от простого «инструмента для перемещения» к «помощнику на рабочем месте». Более высокая точность позиционирования, более интеллектуальные методы управления и более удобный опыт эксплуатации станут основными направлениями технологического развития в этой области. Для производственных предприятий научный выбор, стандартизированное использование и регулярное техническое обслуживание — это долгосрочный путь к тому, чтобы оборудование действительно служило производству.
