От правильного подбора до повышения эффективности рабочей станции

В области промышленного перемещения материалов сочетание электрической тали и консольного крана является широко распространённой, но часто недооценённой конфигурацией. В отличие от крупных мостовых кранов, оно может не бросаться в глаза, однако играет незаменимую роль на каждой производственной рабочей станции. Чтобы по-настоящему понять ценность этой комбинации, необходимо рассматривать её с точки зрения системной синергии, а не как два изолированных компонента.

Ⅰ. Понимание логики комбинации «Таль + консольный кран»

Сочетание электрической тали и консольного крана — это не простое сложение. Колонна, поворотный механизм и стрела консольного крана образуют систему поддержки и направления, в то время как электрическая таль, являясь грузоподъёмным механизмом, обеспечивает системе вертикальное перемещение материалов. Эти две части структурно взаимозависимы: без тали консольный кран — всего лишь неподвижная стальная рама; без рельсового пути консольного крана электрическая таль теряет возможность горизонтального перемещения.

Рабочая зона консольного крана обычно представляет собой сектор или кольцо с центром на его оси поворота. Напольный консольный кран на колонне может осуществлять полный поворот на 360°, в то время как настенный тип, ограниченный расположением стены, обычно обеспечивает углы поворота от 180° до 220°. В пределах этой зоны электрическая таль перемещается взад и вперёд по рельсу стрелы, вертикально поднимая грузы и передавая их между рабочими станциями. Врождённое преимущество этой комбинации заключается в том, что она не занимает пространства подкрановых путей и не требует масштабной модификации конструкции цеха, но при этом достигает полного трёхмерного потока материалов в локальном пространстве отдельного станка или сборочной линии.

Ⅱ. Выбор электрической тали: цепная или канатная?

Выбор электрической тали является первым критическим решением в этой комбинации, сосредоточенным на технических различиях между цепью и стальным канатом в качестве грузоподъёмного средства.

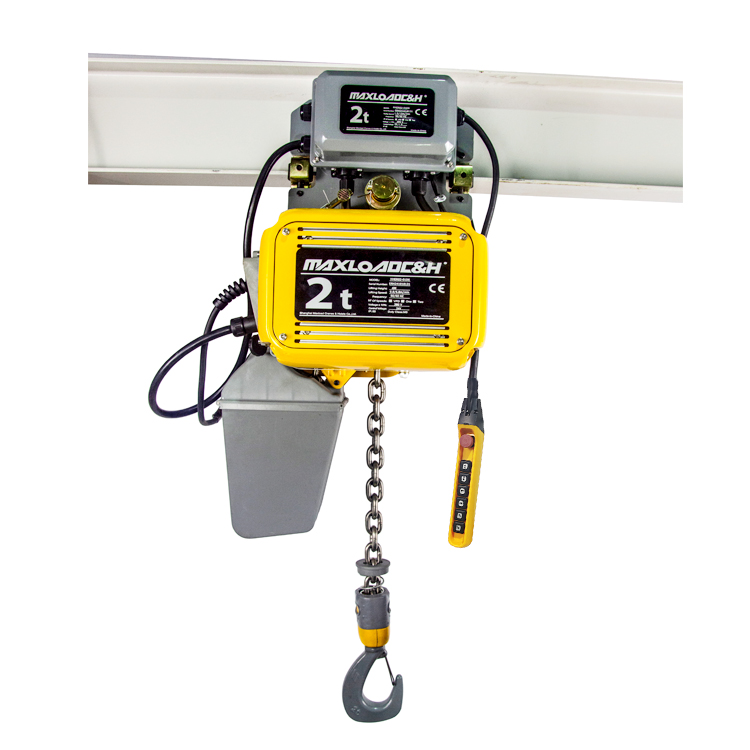

Цепные электрические тали используют высокопрочную легированную цепь в качестве передающей среды, отличаясь компактной структурой и небольшими размерами. При одинаковой грузоподъёмности их габаритные размеры обычно составляют долю от размеров канатной тали, потому что зацепление цепи со звёздочкой исключает ограничения по объёму, налагаемые диаметром барабана. Более того, при подъёме крюк цепной тали всегда движется вдоль вертикальной линии цепи, без горизонтального смещения, вызванного намоткой каната вдоль оси барабана, что обеспечивает значительно лучшую точность позиционирования по сравнению с канатными решениями. Другим выдающимся преимуществом канатных талей является высота подъёма — за счёт увеличения диаметра и длины барабана канатные тали могут достигать высоты подъёма в десятки метров и более, в то время как цепные тали, ограниченные длиной цепи, обычно подходят только для подъёмных операций в пределах нескольких метров.

Применительно к сочетанию с консольным краном: для применений на уровне рабочей станции — таких как загрузка/выгрузка станков, перемещение материалов на сборочной линии — цепная электрическая таль является более экономичным и оперативно гибким выбором. Её малый вес и низкий уровень рабочего шума позволяют легко монтировать её на рельс стрелы и управлять ею одним человеком с помощью подвесного пульта или дистанционного управления. Сами консольные краны обычно используют ручной поворот и горизонтальное перемещение; электрический привод рассматривается только для большей грузоподъёмности. В сценариях, таких как перемещение штампов или тяжёлых компонентов, канатная таль в паре с тяжёлым напольным консольным краном на колонне является более разумным решением.

Ⅲ. Выбор конструкции консольного крана: пространство определяет форму

Консольные краны бывают не одной формы; выбор конструкции напрямую влияет на эффективность работы комбинированной системы. По типу установки консольные краны делятся на три категории: напольные на колонне, настенные и передвижные.

Напольные консольные краны на колонне являются наиболее распространённой конфигурацией. Колонна крепится к бетонному фундаменту с помощью фундаментных болтов, и стрела может поворачиваться на 360° вокруг колонны, что делает их подходящими для перемещения материалов на фиксированных рабочих станциях. Их недостаток в том, что они занимают место на полу и требуют подготовки условий для установки при возведении фундамента.

Настенные консольные краны крепят поворотный механизм к стене или колонне здания, не занимая место на полу, но имеют ограниченный угол поворота, что подходит для сборочных линий, расположенных вдоль стен.

Передвижные консольные краны обеспечивают большую мобильность; их можно перемещать по цеху к разным рабочим станциям для временного использования, что делает их идеальными для периодических подъёмных задач или сценариев совместного использования несколькими рабочими станциями.

Выбор требует всестороннего учёта трёх основных параметров: рабочего радиуса, высоты подъёма и угла поворота. Эффективная длина стрелы определяет зону покрытия — обычные напольные консольные краны на колонне имеют радиус поворота от 2 до 10 метров и грузоподъёмность от 125 кг до 10 тонн. На практике следует отметить, что радиус поворота и длина стрелы — это два разных понятия: первое — это расстояние от центра вращения до самой дальней точки крюка, тогда как второе — просто длина самой стрелы; между ними существует структурная разница.

Ⅳ. Синергетическая эффективность в типичных рабочих условиях

В различных промышленных сценариях комбинация электрической тали и консольного крана демонстрирует различные прикладные ценности.

В механических цехах консольные краны часто устанавливаются рядом с станками с ЧПУ в паре с цепными электрическими талями для загрузки и выгрузки заготовок. Ручная транспортировка заготовок весом в десятки или даже сотни килограммов была не только неэффективной, но и несла значительный риск травматизма. После внедрения комбинации консольного крана рабочим нужно только управлять подъёмом/опусканием тали и поворотом стрелы, что сокращает время одной транспортировки материала более чем на 40% и значительно снижает физическую нагрузку.

В сборочных процессах преимущество комбинированной системы заключается в точном позиционировании. Шарнирно-сочленённые консольные краны благодаря своей многозвенной конструкции могут обходить препятствия между рабочими станциями. В паре с цепной талью они доставляют компоненты точно в сборочное положение, избегая столкновений — что особенно подходит для сборки ключевых компонентов, таких как двигатели и трансмиссии.

В складском хозяйстве и логистике комбинация консольного крана заменяет некоторые функции мостовых кранов. Настенные консольные краны, расположенные вдоль складских стен, осуществляют погрузку/разгрузку товаров в узких проходах, не занимая пространство прохода, при этом быстро реагируя на частые запросы на подъём на короткие расстояния.

Ⅴ. Ключевые напоминания по установке, наладке и ежедневной эксплуатации

Эффективность работы комбинированной системы консольного крана во многом зависит от качества монтажа и дисциплины повседневной эксплуатации.

При установке стабильность фундамента является первостепенным условием. Фундаментные болты напольного консольного крана на колонне должны быть закреплены в прочном бетоне, а отклонение вертикальности колонны должно контролироваться в пределах 1/1000. После позиционирования проведите несколько пробных запусков без нагрузки, чтобы убедиться, что все передаточные механизмы работают нормально, а ограничительные устройства чувствительны и надёжны. Затем выполните испытание статической нагрузкой в 125% от номинальной грузоподъёмности — поднимите испытательный груз примерно на 100 мм от земли и удерживайте в течение 10 минут; проверьте наличие любых структурных аномалий перед вводом в эксплуатацию.

В повседневной эксплуатации нельзя игнорировать несколько принципов:

Строго запрещена перегрузка.

Никогда не тяните и не поднимайте груз с наклоном — это ускоряет износ направляющей каната тали и может привести к его сходу.

После окончания работы поднимите крюк не менее чем на 2,5 метра над полом и отключите электропитание.

Электрическая таль должна управляться обученным, назначенным персоналом.

Установите регулярный график осмотров, документируя состояние износа цепи или стального каната и надёжность тормоза.

С системной точки зрения, комбинация электрической тали и консольного крана отнюдь не является простой сборкой «лишь бы работало». Только когда при выборе оборудования полностью учтены характеристики груза, пространственные условия и частота операций, а установка и использование соответствуют спецификациям, эта система может обеспечить ожидаемую эффективность рабочей станции. Для производственных предприятий, сталкивающихся с потребностью в коротких перемещениях с высокой частотой, это, несомненно, технический путь, заслуживающий серьёзной оценки.
