От подъёмного механизма к транспортной платформе: инженерный анализ

В системах промышленного подъёма часто упускается из виду тот факт, что истинная эффективность перемещения грузов зависит больше от synergy между подъёмным механизмом и транспортной платформой, чем от характеристик отдельного устройства. Электрический тельфер служит подъёмным ядром, в то время как мостовой кран и KBK выступают в роли транспортных носителей. Эти три элемента образуют в инженерной практике различные комбинации, отличающиеся по своим размерностям. Понимание логики, лежащей в основе этих комбинаций, является необходимым условием для обоснованного выбора.

Электрический тельфер: подъёмное ядро грузоподъёмной системы

Электрический тельфер, состоящий из электродвигателя, передаточного механизма, барабана или звёздочки, является простейшей подъёмной единицей в различных кранах. По типу передающей среды он в основном делится на канатные электрические тельферы и цепные электрические тельферы. Канатные электрические тельферы благодаря своей компактной конструкции и экономичной стоимости широко применяются в малых и средних кранах. Цепные электрические тельферы благодаря своей модульной конструкции и меньшей занимаемой площади дают больше преимуществ в легких рельсовых системах KBK и сценариях точной сборки.

Выбор электрического тельфера не должен фокусироваться исключительно на номинальной грузоподъёмности. Класс режима работы (ПВ) — это скрытый параметр, который напрямую определяет срок службы оборудования. Для одного и того же тоннажа в 1 тонну тельфер класса M3, предназначенный для эпизодического обслуживания, и тельфер класса M5 для высокочастотных производственных линий имеют совершенно разную внутреннюю конструкцию несущих элементов. Использование тельфера лёгкого режима в тяжелых условиях практически неизбежно приводит к перегреву двигателя и ускоренному износу компонентов. Кроме того, выбор типа скорости подъёма имеет решающее значение: для грубого манипулирования подходят односкоростные конфигурации, в то время как сценарии, требующие точного позиционирования, отдают предпочтение двухскоростным решениям или решениям с частотным регулированием (VFD).

Мостовой кран: транспортная платформа для больших пролётов и тяжёлых грузов

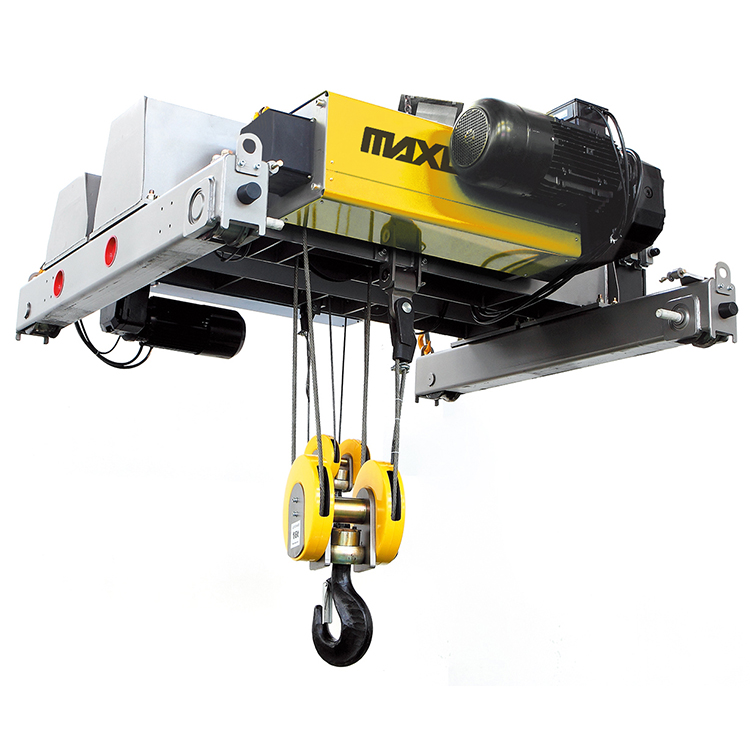

Мостовой кран, в инженерной практике часто называемый просто «мостовым краном», достигает покрытия большой площади благодаря мосту, который перемещается по рельсам, установленным по обеим сторонам цеха. Электрический тельфер монтируется на тележке крана, перемещаясь поперек вдоль направления главной балки, в то время как сам мост движется продольно вдоль цеха. Наложение этих двух движений обеспечивает подъёмное покрытие любой точки внутри цеха.

Эта комбинация характеризуется большой площадью покрытия и высокой грузоподъёмностью, что делает её особенно подходящей для перемещения крупногабаритных заготовок, установки тяжёлого оборудования и погрузки/разгрузки в контейнерных терминалах. На примере канатного электрического тельфера в паре с мостовым краном: тельфер обеспечивает точное управление подъёмом, в то время как рельсовая система крана гарантирует горизонтальное перемещение по большой площади. Вместе они эффективно выполняют весь процесс «подъём — поперечное перемещение — позиционирование».

Однако мостовые краны имеют и ограничения. Само оборудование тяжёлое, что предъявляет определённые требования к несущей способности здания цеха. Монтаж обычно включает сложные строительные работы и укладку рельсов, что приводит к длительному периоду строительства, и после того, как планировка производственной линии окончательно определена, вносить изменения сложно.

Кран KBK: типичный представитель модульных лёгких транспортных платформ

Кран KBK принципиально отличается от мостового крана по своей концепции. Его суть заключается в модульной архитектуре — рельсы, подвесные узлы, ходовые тележки, электрические тельферы и т.д. — всё это стандартизированные компоненты, которые можно свободно комбинировать в соответствии с реальными потребностями, как промышленные строительные блоки, чтобы быстро создавать грузоподъёмные системы, адаптированные под различные сценарии.

По типу рельса системы KBK делятся на гибкорельсовые и жесткорельсовые. Гибкий KBK использует Ω-образные холодногнутые стальные рельсы, отличается малым собственным весом, высокой гибкостью и расширяемостью. Его можно устанавливать независимо или комбинировать со стальной конструкцией цеха, что делает его очень подходящим для многостанционной обработки материалов в условиях малых и средних нагрузок. Жесткий KBK использует C-образные стальные рельсы, обеспечивая более высокую грузоподъёмность и точность позиционирования, что подходит для точных операций со строгими требованиями к плавности хода.

Основное преимущество KBK заключается в его «гибкой адаптируемости». Рельсы можно соединять в прямые линии, кривые, ответвления или даже кольцевые системы, огибая препятствия в цехе для достижения материальных потоков в сложных пространствах. В цехах с ограниченной высотой потолка может быть принято низкопрофильное решение в сочетании с плоским электрическим тельфером, что экономит 200–350 миллиметров вертикального пространства по сравнению с обычными конфигурациями. Когда потребности производства меняются, систему KBK можно дополнить модулями или перенастроить, что исключает необходимость замены всего оборудования, как в случае с традиционным мостовым краном. После внедрения электрической системы KBK один производитель автозапчастей сократил время подъёма на одной станции с 11 до 7,5 секунд, достигнув стабильности производственного цикла более 98%.

Три режима сочетания: рациональный выбор на основе условий эксплуатации

В практических инженерных приложениях сочетание электрических тельферов с мостовыми кранами и KBK можно условно разделить на следующие три режима, каждый из которых имеет свои применимые сценарии.

Режим 1: Электрический тельфер + мостовой кран

Подходит для тяжелых сценариев подъёма с большими пролётами и тяжёлыми грузами, таких как складирование стали, контейнерные терминалы и сборка тяжелого оборудования. Механизм продольного хода крана обеспечивает продольное перемещение по цеху, в то время как электрический тельфер движется поперек вдоль главной балки, обеспечивая полноценную работу с покрытием всей зоны. Недостаток этой комбинации — отсутствие гибкости; корректировка производственной линии влечет за собой высокие затраты на модификацию.

Режим 2: Электрический тельфер + рельсовая система KBK

Подходит для многостанционной обработки материалов в условиях малых и средних нагрузок, таких как электронные сборочные линии, цеха автозапчастей и передача материалов на пищевых производственных линиях. Рельсы KBK подвешиваются непосредственно к стальным балкам крыши, не занимая места на полу, а модульная конструкция позволяет быстро реагировать на изменения планировки производственной линии. На практике чаще используются цепные электрические тельферы благодаря их компактной конструкции и простоте интеграции с тележками KBK.

Режим 3: Индивидуальные комбинации для особых условий эксплуатации

Для специфических требований отрасли требуется дальнейшая настройка конфигурации системы. Например, во взрывозащищенных средах требуются электрические тельферы и компоненты рельсов с сертификацией ExdⅡBT4 (или выше). В чистых помещениях могут использоваться алюминиевые рельсы с тельферами из нержавеющей стали для соответствия стандартам гигиены. Сценарии высокоточной сборки отдают предпочтение тельферам с частотным регулированием в паре с жесткими рельсами KBK для обеспечения точности позиционирования.

Заключение

Электрический тельфер определяет «как поднимать», в то время как мостовой кран и KBK определяют «в каком диапазоне перемещаться». Степень их соответствия напрямую влияет на эффективность работы, безопасность и долгосрочные эксплуатационные расходы всей грузоподъёмной системы. При практическом выборе лучше вместо фокусировки исключительно на характеристиках отдельных единиц оборудования всесторонне оценить такие параметры, как условия цеха, частоту работы, характеристики материалов и гибкость производственной линии. Не бывает абсолютного превосходства или недостатка оборудования — существует лишь степень его соответствия условиям эксплуатации.
