Модульность и комбинированное применение промышленных крановых систем

В современной области промышленного перемещения материалов отдельное оборудование редко способно образовать полноценную подъёмную систему. Электрическая таль, являясь основным подъёмным компонентом, обычно требует комбинации с различными типами несущих стальных конструкций для создания интегрированного решения по перемещению грузов, адаптированного к конкретным условиям эксплуатации. Среди наиболее распространённых комбинаций — сочетания с мостовыми кранами и модульными крановыми системами КБК (KBK). В данной статье рассматриваются состав системы и логика выбора, описываются применимые сценарии и технические ключевые аспекты этих методов комбинирования.

I. Электрическая таль: роль основного подъёмного элемента и основные критерии выбора

Электрическая таль выполняет задачу вертикального подъёма груза во всей крановой системе; её эксплуатационные параметры напрямую определяют базовую грузоподъёмность системы. Наиболее широко используемым типом является канатная электрическая таль. Стандартные модели предлагают либо постоянную скорость подъёма, либо постоянную/медленную двойную скорость, причём двухскоростной вариант предпочтителен в приложениях, требующих точного позиционирования, таких как обслуживание станков и точная заливка форм. С группами классификации (режима работы) от М3 до М5 эти тали удовлетворяют лёгким и средним подъёмным потребностям большинства промышленных цехов.

Ключевые параметры, которые следует учитывать при выборе:

Номинальная грузоподъёмность — определяет верхний предел безопасной нагрузки.

Высота подъёма — должна перекрывать максимальное расстояние от плоскости рельса до рабочего пола с некоторым запасом.

Группа классификации (режима работы) — должна соответствовать частоте использования и условиям нагружения всей машины, чтобы избежать преждевременного износа отдельных компонентов, становящихся слабым местом системы.

Кроме того, присоединительные размеры и способ монтажа электрической тали должны точно соответствовать конструкции несущей тележки; колёсная база тали должна совпадать с шириной колеи рельса пролётной балки крана, в противном случае при работе могут возникнуть такие проблемы, как заклинивание на рельсах или неравномерный износ.

II. Комбинация электрической тали с мостовым краном: классическое сочетание под мостовой конструкцией

Мостовой кран состоит из четырёх частей: металлоконструкции моста, механизма передвижения крана, грузовой тележки и системы электроуправления. Мост перемещается продольно по рельсам на обеих сторонах цеха, в то время как тележка, несущая электрическую таль, движется поперечно вдоль пролётной балки. Ортогональные траектории движения позволяют системе охватить любую точку в прямоугольной рабочей зоне.

В зависимости от количества пролётных балок мостовые краны делятся на две основные конфигурации: однобалочные и двухбалочные.

Однобалочный мостовой кран с электрической талью: компактная конструкция, низкая собственная масса, экономически эффективен; номинальная грузоподъёмность обычно от 1 до 20 т, широко используется для обычных подъёмных задач в цехах с малыми и средними пролётами.

Двухбалочный мостовой кран с электрической талью: имеет коробчатую балку моста и двухрельсовую тележку, обеспечивая более высокую жёсткость и устойчивость; номинальная грузоподъёмность может составлять от 5 до 50 т и более, с пролётами, превышающими 35 м; подходит для сложных сценариев, таких как металлургия и тяжёлое машиностроение.

Стоит отметить, что в двухбалочной конфигурации также существует «двухталевая» компоновка — две независимо управляемые электрические тали, установленные на одной балке, оснащённые главным и вспомогательным крюками. Этот метод позволяет осуществлять скоординированный подъём длинных изделий с помощью двух точек подъёма или параллельную работу в одном пролёте для повышения эффективности. Однако с точки зрения группы классификации такие двухталевые двухбалочные краны обычно не рекомендуются для чрезвычайно интенсивной непрерывной работы; необходимо объективно оценивать спектр нагрузок и частоту использования при выборе.

III. Комбинация электрической тали с КБК: гибкий рельсовый путь и лёгкое перемещение грузов

Кран КБК по сути является модульной подвесной рельсовой системой, собранной из стандартных прямых секций рельсов, подвесных устройств, ходовых тележек и функциональных компонентов с помощью болтовых соединений. Его номинальная грузоподъёмность обычно ограничена 2 тоннами. Ключевое преимущество заключается не в «крупногабаритности», а в «гибкости» — рельсовый путь может быть выполнен в виде прямых линий, кривых, замкнутых контуров или даже разветвлённых сетей в соответствии с планировкой цеха, проходя через зоны с плотным расположением оборудования или в обход таких препятствий, как колонны — что трудно достижимо с помощью мостового крана.

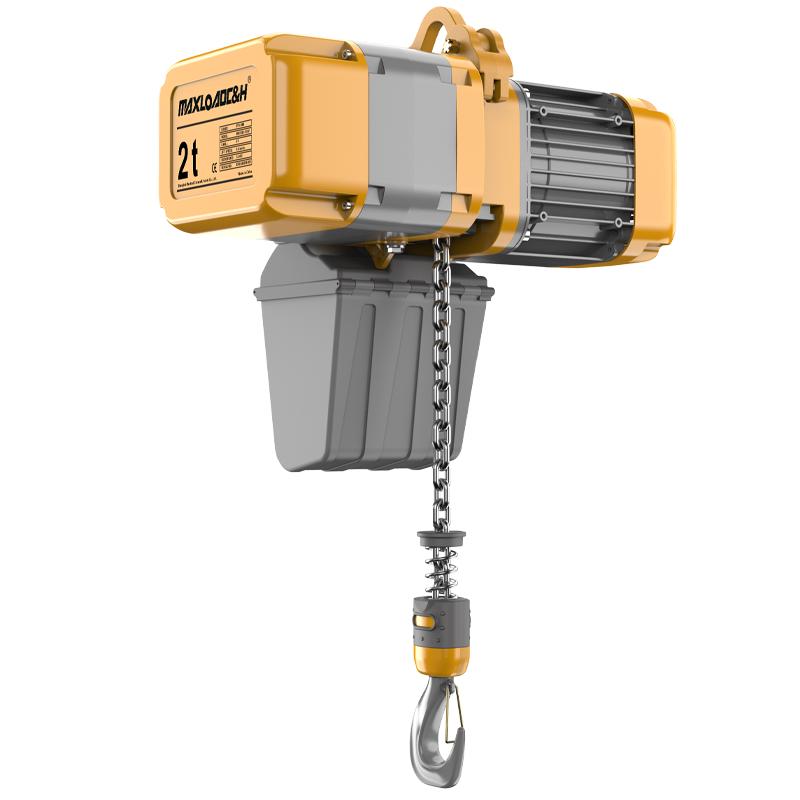

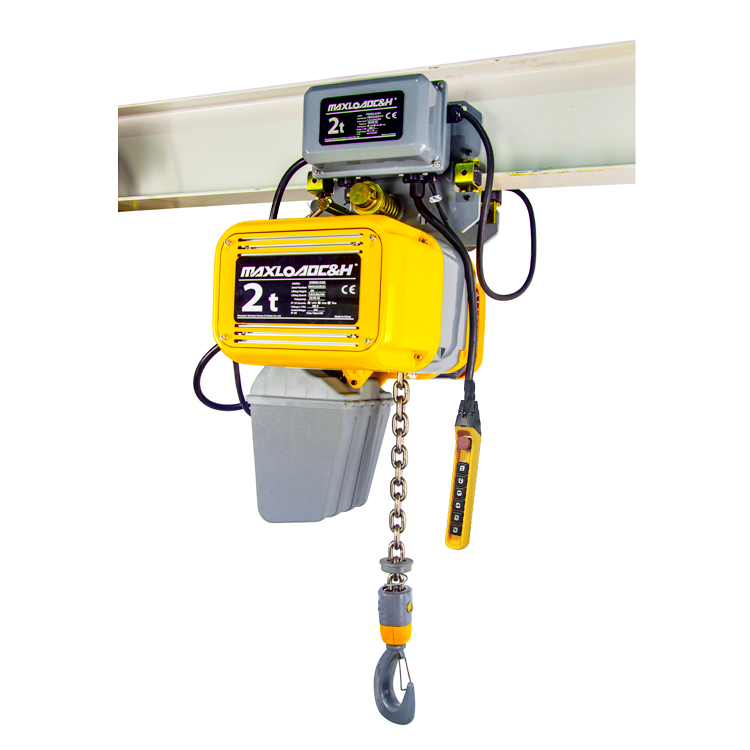

В системе КБК электрическая таль в основном является цепной. По сравнению с канатными талями, цепные тали обеспечивают лучшую гибкость цепи, более высокую адаптируемость на криволинейных рельсах малого радиуса и меньшую собственную массу, что помогает снизить нагрузку на точки подвеса. В однобалочной конфигурации КБК тележки на обоих концах главной балки движутся по двум параллельным подвесным рельсам, а электрическая таль перемещается вдоль направления главной балки. Двухбалочная конфигурация дополнительно увеличивает грузоподъёмность главной балки, что делает её подходящей для более высоких грузоподъёмностей или применений, требующих большей стабильности хода.

Типичные сценарии применения этой системы включают:

Подъём блоков двигателей и коробок передач на автомобильных сборочных линиях с многопозиционными поточными операциями.

Обработка прецизионных компонентов в электронных цехах с использованием механизмов передвижения с низкой инерцией для уменьшения раскачивания и риска столкновений.

Создание подвесных сетей перемещения вдоль стеллажных зон на складах и в логистике, не занимая проходов на уровне пола.

Короче говоря, КБК в основном обеспечивает гибкую передачу лёгких материалов между несколькими рабочими станциями. Его комбинация с электрической талью подчёркивает эксплуатацию «быструю, но упорядоченную, лёгкую, но контролируемую».

IV. Как определить логику сопряжения для комбинированного решения

С общей точки зрения, сопряжение электрической тали с несущей конструкцией требует рассмотрения четырёх аспектов:

1. Соответствие нагрузки и пролёта

Номинальная грузоподъёмность электрической тали должна находиться в пределах допустимой нагрузки несущей стальной конструкции. Чем больше пролёт, тем выше требование к жёсткости главной балки. Никогда не судите о грузоподъёмности системы только по паспортным параметрам тали.

2. Согласование скоростей передвижения

Скорость подъёма тали и скорость передвижения тележки должны быть согласованы со скоростью передвижения крана. Чрезмерные различия в скоростях могут привести к увеличению раскачивания груза во время перемещения, что влияет на точность позиционирования и безопасность.

3. Адаптируемость монтажных интерфейсов

Соединение между электрической талью и пролётной балкой мостового крана включает в себя несколько размерных цепей, таких как расположение отверстий под болты, колёсная база и высота зазора. Любое отклонение может повлиять на плавность хода. Проектирование должно быть унифицировано на этапе начального изготовления.

4. Учёт факторов окружающей среды

Особые условия, такие как запылённость, влажность, коррозионные среды или требования к чистоте, требуют соответствующих решений — пылезащищённые двигатели, рельсы из нержавеющей стали, специальные покрытия или пищевые смазочные материалы.

Что касается нормативных ссылок, общее проектирование кранов в Китае соответствует стандарту GB/T 3811 «Кодекс проектирования кранов», который содержит систематические требования к комбинациям нагрузок, прочности конструкций, механизмам и защите безопасности. Типовые испытания и оценка ресурса электрических талей выполняются по стандартам серии JB/T 9008, при этом некоторые технические требования в последние годы были согласованы с международными стандартами. Обращение к этим спецификациям при разработке технического решения помогает обеспечить соответствие оборудования и его срок службы.

V. Заключение

Электрические тали, мостовые краны и крановые системы КБК — это не три конкурирующих продукта, а функциональные модули, которые вместе составляют промышленную подъёмно-транспортную систему. Мостовые краны обеспечивают жёсткую мостовую несущую платформу, системы КБК создают гибкие подвесные рельсовые сети, а электрическая таль служит силовым ядром, интегрируемым в обе системы. Правильное и эффективное использование этой комбинации зависит от комплексного сопоставления характеристик груза, пространственных условий, рабочего ритма и экономических факторов — и в этом именно и заключается ценность технического решения, а не просто закупки оборудования.
