Сочетание электрической тали с мостовым краном: это далеко не просто «подвесить»

Интеграция электрической тали с мостовым краном — это отнюдь не простой процесс «подобрал по грузоподъемности и подвесил». Она подразумевает целый комплекс логики сопряжения, который необходимо продумать заранее.

Подъемный механизм и нечто большее — часть системы

В типичных промышленных применениях электрическую таль часто рассматривают как самостоятельный компонент. В действительности же, она образует законченную пространственную систему транспортировки материалов вместе с мостовой конструкцией крана, механизмом передвижения моста и системой электропитания. Самая распространенная конфигурация — однобалочный мостовой кран: главная балка крана представляет собой либо горячекатаный двутавр, либо сварную коробчатую балку. Электрическая таль со встроенной тележкой перемещается поперек по нижней полке двутавра или по пути, проложенному по верхнему поясу, в то время как мост крана продольно движется по подкрановым рельсам, закрепленным на консолях колонн цеха. Вместе они охватывают прямоугольную рабочую зону. Для более тяжелых грузов и более высоких групп классификации, в двухбалочных кранах электрическую таль часто проектируют как грузовую тележку лебедочного типа, опирающуюся на рельсы, установленные поверх двух главных балок, создавая двухуровневую конструкцию перемещения.

В любой из этих конфигураций вертикальное движение подъема и движение поперечного передвижения тали комбинируются с продольным перемещением моста крана для реализации пространственной транспортировки материалов. Степень согласованности этих трех движений напрямую определяет устойчивость подъема, точность позиционирования и общий срок службы всей системы. Поэтому электрическая таль и мостовой кран никогда не являются изолированными предметами закупки; это пара, которая абсолютно обязательно должна проектироваться совместно как единый интегрированный узел.

Данные, которые легче всего упустить из виду при подборе

При подборе модели большинство людей сразу же сосредотачиваются на грузоподъемности, высоте подъема и пролете. Однако часто упускается из виду параметр, который по-настоящему определяет срок службы — группа классификации (режим работы). Таль грузоподъемностью 10 тонн, используемая в штампоремонтной мастерской менее двух часов в день, подвергается совершенно иным требованиям по сравнению с такой же 10-тонной талью, работающей безостановочно в две смены на линии переработки стали. Группа классификации электрической тали должна согласовываться с группой классификации моста крана. Как правило, группа классификации тали не должна быть ниже общей классификационной группы крана. Если мост крана спроектирован для режима M5, но установлена стандартная таль, рассчитанная только на M3, ее редуктор и тормоз в короткое время будут часто выходить из строя. Стоимость последующей замены на месте значительно превышает затраты на увеличение классификации при изначальном подборе.

Проверка спектра нагружения не может основываться исключительно на опыте. На определенной производственной линии номинальная нагрузка может составлять всего 3 тонны, но если каждый цикл приближается к полной загрузке, а количество циклов в час превышает 30, фактическое состояние спектра нагружения может уже достигать уровня M6. В таком случае выбор тали исключительно по грузоподъемности упускает целый ряд проблем, таких как перегрев двигателя подъема и подгорание контактов контакторов. Наряду со спектром нагружения, продолжительность включения (ПВ%) двигателя подъема тали должна соответствовать реальным условиям эксплуатации; в противном случае срок службы двигателя будет резко сокращен.

Согласование скоростей передвижения — еще один параметр, который легко упустить поверхностным взглядом. Когда таль перемещается поперек на высокой скорости с грузом, в то же время как мост крана ускоряется или замедляется, амплитуда раскачивания груза значительно возрастает. Это не только влияет на точность позиционирования, но и создает дополнительные горизонтальные инерционные силы на концевые балки крана. Если требуется высокоскоростная работа, привод тележки тали в идеале должен использовать частотное регулирование, и привод моста крана также должен иметь частотное регулирование с заданием соответствующих рамп ускорения и замедления. Если частотные преобразователи недоступны, по крайней мере, система электрического управления должна согласовывать тормоз подъема с логикой передвижения моста, чтобы предотвратить внезапный подъем во время раскачивания груза, так как это передало бы полную ударную нагрузку обратно на металлоконструкцию моста.

В деталях интерфейса скрыто множество переделок

С точки зрения чисто механического интерфейса, опытный техник в первую очередь проверит соответствие между профилем поверхности катания колеса тележки тали и рельсом крана. Для однобалочного крана с двутавром в качестве главной балки, уклон поверхности катания колеса тележки тали должен совпадать с уклоном нижней полки двутавра. Уклон нижней полки отечественных горячекатаных двутавров обычно составляет 1:6, тогда как некоторые колеса, изготовленные по иным стандартам, имеют другой угол дорожки качения. Если их принудительно совместить, первоначально работа может быть едва возможна, но в течение месяца появится неравномерный износ и трение о кромку рельса (перекос). В серьезных случаях это может вызвать локальную пластическую деформацию нижней полки двутавра. Аналогично, если таль со слишком высокой расчетной нагрузкой на колесо установлена на двутавр с недостаточной несущей способностью, может сформироваться постоянный прогиб поверхности нижней полки книзу. Это не только вызывает заедание тали при движении, но и создает скрытую опасность разрыва полки при экстремальных условиях.

Для коробчатых балочных кранов проблема совпадения уклонов не стоит, но отклонение колеи, горизонтальная кривизна и высотный перепад в стыках пути тележки тали абсолютно критичны. Если путь тележки точно не выровнен и не отрихтован при монтаже, при поднятом грузе, как правило, только три или даже два из четырех колес тали будут фактически нести нагрузку. Это проявляется на крюке как случайное раскачивание груза, легко вызывает соскакивание подъемного каната из ручья канатного барабана и подвергает всю стальную конструкцию крана дополнительным крутильным напряжениям.

Что касается электрического интерфейса, таль обычно запитана от гибкого плоского кабеля в гирляндной подвеске или системы кабельной тележки, в то время как мост крана, как правило, полагается на троллейные шинопроводы. На этапе проектирования обязательно нужно моделировать, достаточен ли радиус изгиба кабеля при перемещении тали в крайние положения у концевых балок, и не будет ли он тереться об концевые балки или кронштейн токосъемников троллейной системы. Электрические блокировки — это еще более критичная основа безопасности: при срабатывании ограничителя перегрузки тали, он должен не только отключать движение подъема вверх, но и автоматически отключать электропитание как движения моста, так и тележки тали, позволяя лишь опускание для снятия груза. Аналогично, концевой выключатель верхнего положения тали должен быть включен последовательно в цепи управления и продольного, и поперечного передвижения. Отсутствие этой логики блокировок может показаться экономией усилий на монтаж проводки, но в действительности подвергает операторов огромным рискам для безопасности.

Различия в сценариях применения гораздо значительнее, чем ожидается

В типичном механообрабатывающем цехе однобалочный кран грузоподъемностью 3 или 5 тонн, оснащенный обычной канатной электрической талью, часто достаточен для задач загрузки-разгрузки станков. Однако в этих случаях нужно тщательно выбирать скорость подъема. Чрезмерно высокая скорость подъема может легко привести к ударным нагрузкам при работе с прецизионными штампами. Если позволяет бюджет, использование двухскоростного или частотно-регулируемого привода подъема позволяет достичь хорошего баланса между производительностью и безопасностью.

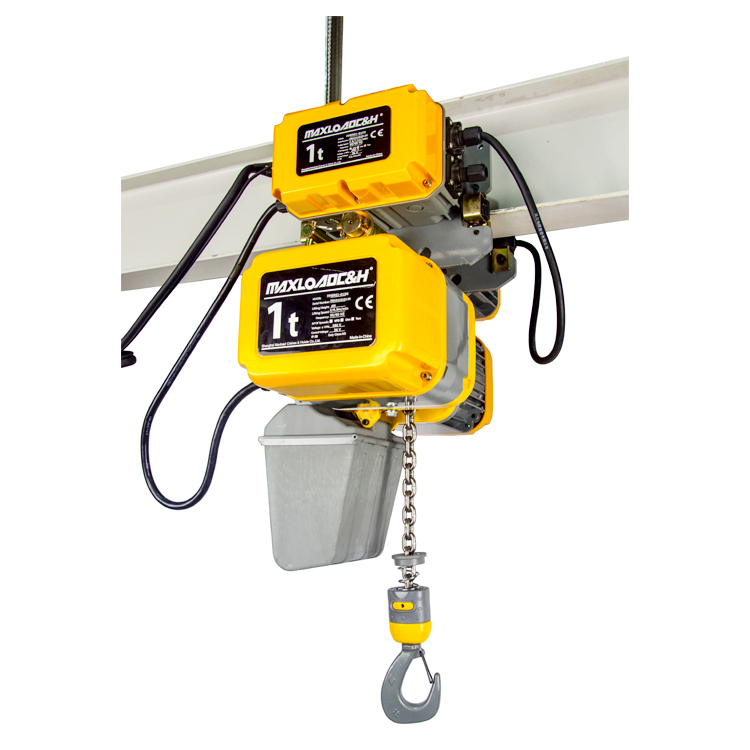

Сборочные линии — типичная область применения электрических цепных талей. Цепные тали обеспечивают отличную стабильность на низких скоростях и точное движение в толчковом режиме. В паре с легким однобалочным краном, оснащенным роликами против перекоса, или модульной подвесной крановой системой, они позволяют очень удобно осуществлять точечную межоперационную сборку между рабочими станциями. Однако на сборочных линиях с частым взаимодействием человека и машины задержка отклика и функции аварийной остановки кнопочного поста или радиоуправления тали должны многократно проверяться, поскольку они напрямую влияют на рабочий ритм оператора и личную безопасность.

Для цехов с особыми условиями среды, таких как целлюлозно-бумажные, красильно-отделочные или пищевые производства, степень защиты тали должна быть не ниже IP55. Шкафы электрического управления крана нуждаются в комплексной антикоррозионной обработке, а канат тали предпочтительно должен быть из нержавеющей стали или иметь защитное покрытие. В химических или окрасочных цехах с потенциальной опасностью взрывоопасных газов необходимо использовать полный комплект взрывозащищенных электрических талей и взрывозащищенных мостовых кранов. Механизм передвижения моста крана не может использовать обычные троллейные шинопроводы; вместо этого должна применяться система гибкого кабеля со взрывозащищенной кабельной тележкой или пневматический привод. Эти конфигурации не могут быть реализованы путем частичной доработки позже. Если это упущено на ранних стадиях, потерей окажется соответствие всего оборудования нормативным требованиям.

Смена мышления, чтобы избежать окольных путей

Оглядываясь на случаи из полевой практики, накопленные за многие годы, цеха, чье оборудование остается в хорошем состоянии после более чем десяти лет эксплуатации, почти без исключения с самого начала проектировали электрическую таль и мостовой кран как единую интегрированную систему. И напротив, проекты, которые страдают от замены колес и тормозов каждые несколько дней, обычно являются следствием недостаточного предварительного расчета — возможно, не была выполнена проверка нагрузки на колесо, неправильно выбрана группа классификации, или размерная цепь зазоров была просчитана с ошибкой на один-два сантиметра, что вызвало задевание тали за концевую балку и вынудило проводить резку и модификацию на месте.

Поэтому, когда опытный инженер неоднократно подчеркивает, что таль и кран должны «сочетаться парой», а не «сваливаться в кучу», за этим стоит мышление системной интеграции. Для тех, кто разрабатывает решение, только выйдя за рамки закупочного мышления о покупке разрозненных компонентов и синхронно рассматривая пять измерений — нагрузку, движение, интерфейсы, управление и безопасность, — эта самая распространенная комбинация для транспортировки материалов может быть по-настоящему надежно встроена в весь производственный процесс, сохраняя стабильность в ежедневном цикле тяжелой работы на подъем и опускание.
