Ключевые технические аспекты: от выбора до монтажа

В современных промышленных системах перемещения грузов мостовые краны выполняют функцию транспортировки материалов между цехами и рабочими позициями. Электрическая таль, являясь основным грузоподъёмным механизмом крана, напрямую определяет грузоподъёмность и производительность всей транспортной системы. Согласованное сочетание этих двух элементов — не просто физическое присоединение «одно подвешивается к другому», а комплексная инженерная задача, затрагивающая согласование режимов работы, адаптацию к подкрановым путям, электрическую совместимость и логику управления.

I. Основополагающая логика подбора пары: взаимодействие грузоподъёмного механизма и несущей конструкции

Любая грузоподъёмная и транспортная система по своей сути представляет собой механическую цепь, состоящую из несущей конструкции, грузоподъёмного механизма, механизма передвижения и системы управления. В этой цепи мост или подкрановая система крана обеспечивают обширную плоскую зону обслуживания, электроталь отвечает за вертикальное перемещение тяжелых грузов, а ходовая тележка служит подвижным узлом, соединяющим оба компонента.

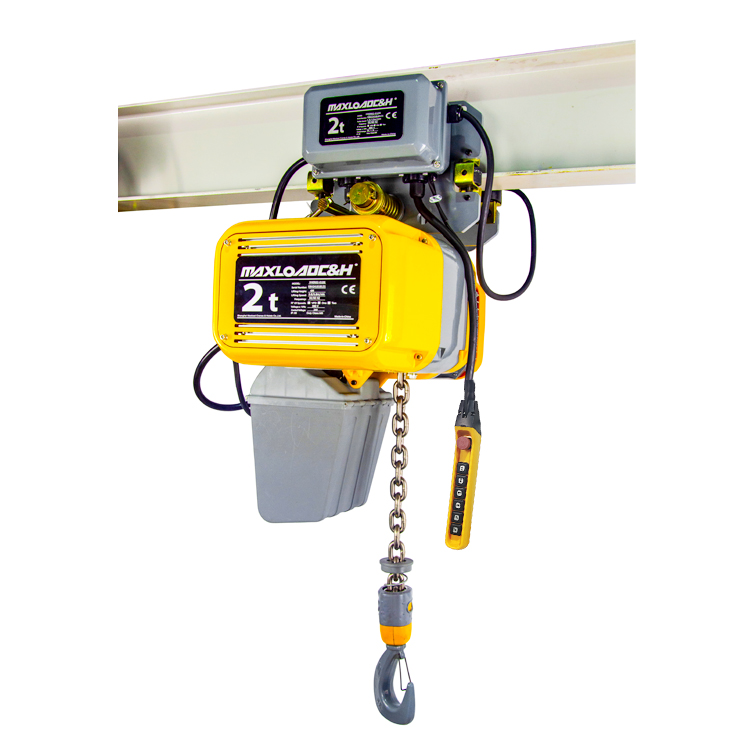

Электрическая таль подвешивается за свою ходовую тележку к нижней полке двутавровой балки пролётного строения крана. Перемещение тележки вдоль пути и движение подъёма тали накладываются друг на друга, формируя двухмерную или трёхмерную рабочую зону. Важно понимать, что электроталь не существует на кране независимо: каждый подъём и опускание создают реактивное усилие на главную балку крана, а каждое перемещение крана порождает инерционные силы, действующие на таль и груз. Поэтому при подборе пары электроталь и мостовой кран необходимо рассматривать как единое целое с точки зрения несущей способности.

С точки зрения стандартов проектирования, ГОСТ Р 25546 а также китайский стандарт GB/T 3811«Правила Проектирования Кранов» подразделяет общую классификацию режимов работы крана на восемь групп — от А1 до А8, а механизм подъёма электротали также имеет соответствующую классификацию механизмов — от М3 до М8. В идеале группа режима работы электротали должна соответствовать крану в целом и, как минимум, не должна быть ниже проектных требований крана. Например, если на мостовой кран группы режима А5 установлена электроталь с классификацией механизма только М3, то, хотя в краткосрочной перспективе это может кое-как работать, шестерни, тормоза и канаты подъёмного механизма будут длительное время подвергаться спектрам нагрузок и частотам, превышающим их расчётные показатели, что приведёт к резкому сокращению усталостного ресурса. В процессе выбора это легко упускаемая из виду, но имеющая далеко идущие последствия техническая деталь.

II. Ключевые аспекты согласования по нагрузке: выбор грузоподъёмности и учёт коэффициента продолжительности включения

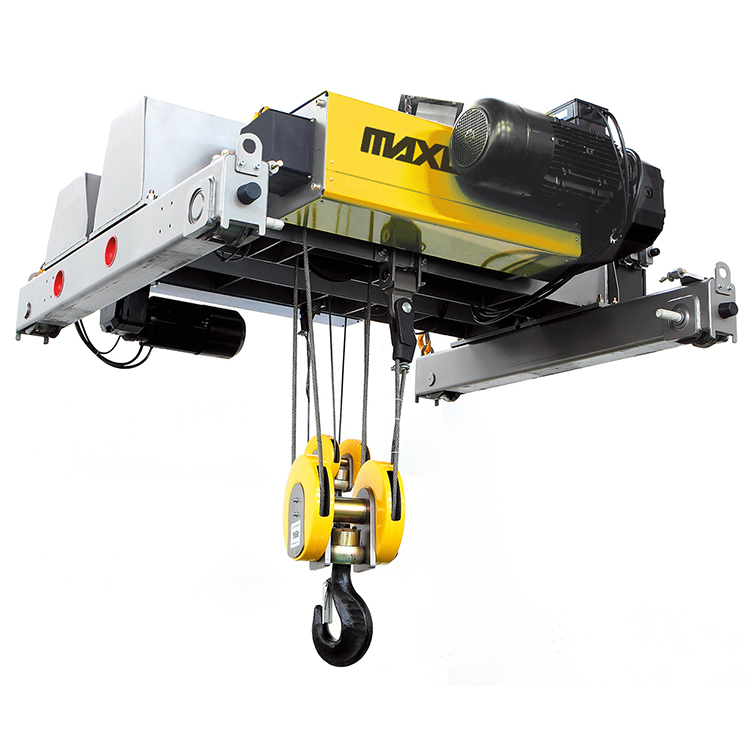

Выбор грузоподъёмности электротали кажется простым, однако на практике при подборе пары обычно необходимо учитывать три уровня: номинальную грузоподъёмность, фактическую частоту использования и распределение спектра нагрузок. Согласно китайскому национальному отраслевому стандарту машиностроения JB/T 9008.1, диапазон грузоподъёмности канатных электрических талей охватывает от 3T до 80 т, при этом в реальных парах «кран–таль» наиболее распространены конфигурации в диапазоне от 1 т до 32 т.

Однако это лишь статические параметры. Более критичным является выбор коэффициента продолжительности включения и режима работы электродвигателя. Приводной двигатель электротали обычно проектируется для повторно-кратковременного периодического режима S3-40%, означающего, что в течение одного рабочего цикла доля времени нахождения под током не превышает 40 %. Если в фактических условиях эксплуатации подъёмные операции часты, а время удержания груза велико, и при этом выбранная таль имеет низкое значение ПВ (коэффициент продолжительности включения), то времени для охлаждения двигателя будет недостаточно, температура обмоток будет непрерывно расти, старение изоляции ускорится, и в конечном итоге двигатель выйдет из строя. Такой тип отказов особенно распространён в условиях высоких температур, тяжёлых режимов и высокой цикличности, например в термических и литейных цехах.

Поэтому при подборе электротали не следует выбирать её исключительно по «максимальному весу». Вместо этого выбор должен делаться на основании фактического спектра нагрузок и частоты операций. При необходимости следует выбирать модель с более высокой группой режима работы или применять таль с двухскоростной или частотно-регулируемой функцией подъёма, чтобы сбалансировать тепловую нагрузку за счёт снижения скорости на определённых режимах.

III. Конструктивные моменты монтажа: подбор ходовой тележки и адаптация к подкрановому пути

Соединение электротали с главной балкой мостового крана осуществляется посредством ходовой тележки. Будь то канатная или цепная электрическая таль, при установке на двутавровый подкрановый путь необходимо строго соблюдать принцип однозначного соответствия модели тележки модели тали. Прямым следствием несоответствия моделей является изменение распределения давления колёс тележки, что может привести к заеданию при движении, неравномерному износу пути в лёгких случаях, а в тяжёлых — к сходу с рельсов или падению.

При монтаже на двутавровую балку расстояние между колёсами тележки необходимо точно отрегулировать в соответствии с фактической шириной полки пути. Взяв в качестве примера установку обычной электрической передвижной тали, специалист сначала снимает пассивные колёса с одной стороны, вставляет оси обеих сторон в присоединительные отверстия электротали и следит за тем, чтобы количество регулировочных шайб на обеих осях было одинаковым. Затем расстояние между колёсами тележки устанавливается примерно на 3–5 миллиметров больше ширины полки двутавра, обеспечивая плавное скольжение тележки по пути без чрезмерного люфта, который мог бы вызвать виляние. Слишком большой или слишком малый зазор напрямую влияет на плавность хода и безопасность.

При использовании цепных электроталей также необходимо дополнительно обращать внимание на наличие остатков краски или смазки на поверхности катания подкранового пути. Рабочая поверхность пути должна сохранять вид чистого металла; окрашенные поверхности снижают коэффициент трения между приводным колесом и путём, что приводит к пробуксовке и неточному позиционированию.

IV. Типовые сценарии применения и выбор комплектации

Схема подбора пары электротали и мостового крана сильно зависит от конкретного сценария применения. В механообрабатывающих цехах общего назначения распространённым является сочетание однобалочного мостового крана группы режима А3–А4 грузоподъёмностью до 5 т с односкоростной электроталью. Скорость подъёма обычно составляет 8 м/мин, а скорость передвижения тележки — около 20 м/мин. Этого достаточно для передачи компонентов между рабочими местами. Такая схема отличается компактной конструкцией и умеренными капитальными затратами и является наиболее часто используемой формой в малых и средних производственных предприятиях.

В цехах сварки и сборки кузовов (body-in-white) автомобильных заводов или на сборочных линиях требуется более высокая точность позиционирования. В таких случаях часто применяется подвесная конструкция крана в сочетании с цепной электроталью с малой строительной высотой. Поднимаемые грузы варьируются от нескольких сотен килограммов до нескольких тонн, а механизмы подъёма и передвижения требуют двухскоростного или частотно-регулируемого привода для достижения миллиметровой точности совмещения деталей. Типичным примером является станция стыковки (marriage) кузова с шасси, где электроталь, кран и технологическая оснастка образуют полуавтоматизированный транспортный узел. Операторы выполняют подъём, перемещение и точную корректировку с помощью беспроводного радиоуправления, что значительно снижает интенсивность ручного вмешательства.

V. Интеграция электрической совместимости и систем управления

Профессионально проработанный проект подбора пары должен также в полной мере учитывать совместимость электрических систем. Электрическая таль и механизм передвижения мостового крана обычно используют общую систему электроснабжения, чаще всего трёхфазного переменного тока напряжением 380 В. Однако важно отметить, что в моменты пуска и торможения электротали возникают значительные просадки напряжения и броски тока. Если сечение питающей линии крана недостаточно или неадекватен запас мощности трансформатора, частые срабатывания тали во время передвижения крана могут вызвать колебания напряжения в системе, выходящие за допустимые пределы. Согласно соответствующим техническим спецификациям, допустимый предел колебаний напряжения для электродвигателей и электрооборудования составляет от +10 % до –15 % от номинального напряжения, а внутренние потери напряжения в кране не должны превышать 3 %.

На уровне управления современным основным решением является интеграция электротали и механизма передвижения крана в единую систему беспроводного радиоуправления, позволяющую оператору с одного пульта одновременно контролировать движения по трём направлениям: вверх/вниз, влево/вправо, вперёд/назад. Несмотря на удобство такой интеграции, особое внимание при монтаже электропроводки необходимо уделять логической блокировке цепей управления — при осуществлении краном продольного движения не должно случайно включаться поднятие или опускание тали, и наоборот. В некоторых проектных решениях также внедряется система мониторинга нагрузки в реальном времени, интегрирующая тензодатчики на крюке или в точках заделки каната. При превышении нагрузкой 90 % номинальной грузоподъёмности выдаётся предупреждение, а при превышении 100 % цепь подъёма автоматически размыкается, что дополнительно снижает риски, вызванные ошибочной оценкой оператора.

VI. Практические аспекты безопасности и технического обслуживания

Ни одна грузоподъёмная система не должна обсуждать повышение эффективности в отрыве от управления безопасностью. Схема подбора пары «электроталь–мостовой кран» должна предусматривать достаточное пространство для повседневного осмотра и технического обслуживания. Канатные электротали не должны длительное время оставаться в подвешенном состоянии, удерживая тяжёлые грузы; под непрерывным натяжением канат подвергается пластическому удлинению, внутренние пряди постепенно вытягиваются и утоняются, что в тяжёлых случаях приводит к обрыву проволок. Внутренние передаточные компоненты, такие как шестерни и подшипники, также испытывают ускоренный износ из-за длительного одностороннего силового воздействия.

При ежедневной эксплуатации оператор обязан перед каждой сменой проверять, не ослаблены ли соединительные болты тали и тележки, находится ли в норме зазор между ребордами колёс тележки и полкой подкранового пути, а также реагирует ли тормоз без задержек. По окончании работы тяжёлый груз нельзя оставлять надолго подвешенным на крюке тали. Грузозахватное приспособление должно быть возвращено в разгруженное состояние, а главный источник питания должен быть отключён. Для условий цехов с высокой запылённостью и влажностью также необходимо регулярно очищать рабочую поверхность подкранового пути от пыли и мусора для поддержания эффективного трения между приводными колёсами тележки и путём.

Заключение

Подбор пары «электрическая таль — мостовой кран» на первый взгляд кажется базовой конфигурацией для промышленного перемещения грузов, но в действительности он включает систематические знания, охватывающие механические конструкции, электрическое управление и управление безопасностью. Проверенная длительной практикой схема подбора неотделима от точной оценки группы режима работы и нагрузочных характеристик, строгого контроля монтажных допусков и адаптации подкрановых путей, а также логической интеграции электрических и управляющих цепей. Только овладев этими техническими аспектами, можно добиться того, чтобы данная грузоподъёмная комбинация действительно демонстрировала точность, эффективность, стабильность и надёжность при повседневной эксплуатации.
