Как добиться эффективного взаимодействия электрической тали и мостового крана

На промышленных предприятиях совместное использование электрических талей и мостовых кранов для подъема и перемещения грузов — чрезвычайно распространенная практика. Однако в этой, казалось бы, простой комбинации на площадке одна за другой возникают проблемы: реборда ходовой тележки тали контактирует с рельсом, вызывая трение о кромку, мост крана сильно раскачивается и не может точно позиционироваться, а под тяжелой нагрузкой таль внезапно проскальзывает или роняет груз... Если присмотреться, большинство этих проблем проистекает из недостаточно тщательного согласования параметров тали и крана. Эта статья не ставит целью начать с нуля с классификации кранов; вместо этого она сразу переходит к логике согласования, которая действительно полезна на площадке, и обсуждает те детали, которые легко упустить из виду, но которые критически важны.

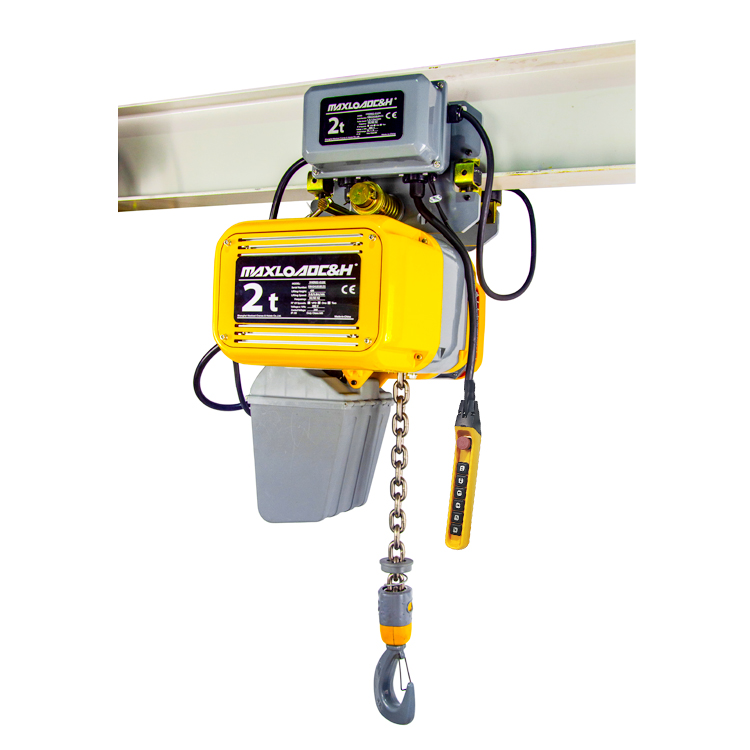

Чтобы понять согласование, сначала посмотрите, как таль «подвешивается» на кран. В наиболее типичном однобалочном кране обычно используется передвижная электрическая таль, подвешенная непосредственно под главной балкой — таль имеет собственную ходовую тележку, которая перемещается по нижней полке главной балки. Это решение компактно по конструкции и приемлемо по стоимости, обычно применяется в цехах для грузоподъемности до 20 тонн. Зона контакта между колесами и нижней полкой выглядит просто, но на самом деле предъявляет строгие требования к совместимости: расстояние между ребордами колес и ширина обода колеса ходовой тележки тали должны быть совместимы с шириной и уклоном нижней полки двутавра. Если нижняя полка слишком узкая или слишком широкая, тележка будет заедать или смещаться; если прогиб крановой балки превышает стандарт, таль может самопроизвольно смещаться к центру в середине пролета. При монтаже это необходимо компенсировать регулировкой строительного подъема кранового рельса.

В двухбалочных кранах используется другой подход. Таль обычно закрепляется на тележке, которая перемещается по рельсам, проложенным по двум балкам; при этом таль может быть закреплена неподвижно, либо же она может получить дополнительную степень свободы, перемещаясь по самой этой тележке. Это дает большую высоту подъема и строительный подъем, облегчая подъем высоких заготовок. Вне зависимости от конструкции, нельзя небрежно подходить к расчету прочности болтов и срезающих усилий в узлах соединения тали с краном. Точность выполнения отверстий напрямую определяет плавность работы; совместное сверление по месту часто обеспечивает более подходящую посадку, чем слепое следование чертежным размерам.

При выборе параметров большинство людей в первую очередь обращают внимание на грузоподъемность. Но не забывайте: «номинальная грузоподъемность» крана включает вес грузозахватного приспособления и собственный вес тали, особенно при расчете нагрузок на колеса крана и мощности электропитания — все это должно учитываться вместе. Часто встречается ситуация: кран выбирают грузоподъемностью лишь ненамного больше максимального веса заготовки, пренебрегая собственной массой тали и специализированных захватов. В результате при пробном подъеме, хотя груз и поднимается, мост крана трогается вяло, а тормозной путь при остановке становится заметно длиннее — это фактически предупредительный знак того, что общая нагрузка приближается к предельной.

Следующий параметр — группа режима работы, который часто занижают. Весьма практичный способ оценки: напрямую подсчитайте количество подъемов в день и средний коэффициент загрузки. Например, в цехе ремонта пресс-форм, где детали массой около 5 тонн поднимают около 50 раз в день, высота однократного подъема составляет около 6 метров, и кран часто перемещается с грузом, таль в таких условиях должна иметь группу режима работы не ниже M5, а механизм передвижения крана — также не ниже M5. Если в целях экономии установить таль группы M4, на канате, барабане и тормозе быстро появятся признаки аномального износа, а вероятность поломки канатоукладчика значительно возрастет.

Согласование скорости подъема и скорости передвижения также влияет на рабочий ритм. На сборочных линиях с высокими требованиями к точности позиционирования односкоростная таль часто сводит с ума — груз еще не успокоился от раскачки, а его уже вынуждены опускать силой, что делает повреждение продукции неизбежным. В таких случаях более разумным выбором является двухскоростная таль или таль с частотным регулированием. Частотное регулирование также рекомендуется для механизмов передвижения моста и тележки; предварительное замедление примерно до одной десятой номинальной скорости перед торможением позволяет удерживать амплитуду раскачивания груза в очень малых пределах, что значительно облегчает ручное наведение.

Согласование электрической части и системы управления — еще одна область, чреватая ошибками. Во многих цехах талью и краном управляют двумя отдельными пультами. Кажется, что они не мешают друг другу, но когда оператор спешит и одновременно нажимает подъем тали и быстрое перемещение крана, груз может пронестись мимо оборудования, резко повышая опасность. Более безопасный подход — реализовать необходимые блокировки через интегрированную систему управления: например, задать, что быстрое перемещение крана разрешено только после того, как крюк тали поднят выше определенной высоты, превышающей самое высокое препятствие на пути; или ограничить действие подъема тали при одновременном перемещении моста и тележки на высокой скорости, чтобы избежать динамических ударов.

Защиту концевыми выключателями необходимо рассматривать последовательно. Верхний и нижний концевые выключатели тали контролируют только ход крюка и не могут управлять концевыми ограничителями перемещения крана. На обоих концах подкрановых путей должны быть установлены отдельные концевые выключатели и буфера, а концевые упоры для перемещения ходовой тележки тали должны быть точно размещены в конце ее хода.

Что касается электропитания, таль обычно запитывается через систему гирляндной подвески кабеля, а мост крана — через безопасный троллейный шинопровод. Необходимо рассчитывать падение напряжения. Известны случаи, когда чрезмерно длинные питающие линии вызывали пониженное напряжение, что приводило к задержке отпускания тормоза тали и перегоранию двигателя из-за перегрева. Таким образом, сечение и длина питающей линии должны определяться исходя из максимального пускового тока тали.

Направленность согласования существенно различается в разных сценариях применения. В механообрабатывающих цехах, где ключевым моментом является зажатие заготовки, высоко ценится точность позиционирования тали в толчковом режиме. Для этого в механизм подъема тали может быть даже добавлена механическая микроскорость или функция удержания груза на нулевой скорости с частотным преобразователем, а мост крана также должен поддерживать медленный толчковый режим, чтобы гарантировать установку тяжелых шпинделей и коробок передач на место без повреждения установочных штифтов.

На сборочных линиях стремятся к балансу между скоростью и тактовым временем. Электрические цепные тали имеют определенные преимущества на некоторых легких и средних рабочих постах, поскольку гибкая цепь менее склонна к внезапному раскачиванию, однако для больших тоннажей все же требуются канатные тали, оснащенные функцией демпфирования раскачки для подавления маятникового эффекта. В цехах с подъемом пресс-форм и частой кантовкой не только требуется высокая группа режима работы, но и серьезно испытываются усталостная прочность каната и материал канатоукладчика. Необходимо установить ограничитель грузоподъемности и регулярно калибровать его уставки. На складах с большими пролетами для приемки и отгрузки товаров требуется, чтобы у ходовой тележки тали были надежные кабельные барабаны или энергоцепи для перемещения на большие расстояния, предотвращающие волочение кабеля по земле и его обрыв. В таких случаях обычно выбирают ходовой двигатель с частотным приводом: высокая скорость при холостом ходе для повышения эффективности и автоматическое снижение скорости при полной загрузке для обеспечения безопасности.

При монтаже и пусконаладке не стоит сосредотачиваться только на измерении строительного подъема и колесной нагрузки. Если в стыках пути ходовой тележки тали — то есть нижней полки главной балки крана или рельса тележки — есть несоосность, даже на 0,5 мм, вся таль будет испытывать периодические толчки при высокоскоростном движении, а канатоукладчик быстро износится и сломается. Стыки рельсов должны быть отшлифованы заподлицо, зазор в стыке не должен превышать 1 мм. Кроме того, во время пробного пуска, помимо проведения статических и динамических испытаний под нагрузкой, необходимо также проверить тормозной путь после отключения питания механизмов передвижения моста и тележки и отрегулировать прижатие тормозной пружины в соответствии с фактической нагрузкой, чтобы обеспечить соответствие величины тормозного скольжения нормативному диапазону. Все кнопки аварийного останова на площадке лучше всего соединять последовательно в цепь катушки главного контактора. Какая бы кнопка ни была нажата, подъем тали, перемещение тележки и перемещение моста — всё отключается и затормаживается: это базовое требование безопасности.

При последующем техническом обслуживании нельзя рассматривать таль и кран изолированно друг от друга. Маршрут осмотра обычно должен начинаться от крюка тали, поднимаясь вверх с проверкой каната, барабана, канатоукладчика, тормозов, а затем переходя к колесам тележки, колесам моста и рельсовым захватам. Если обнаружен аномальный износ реборд колес моста, немедленно проверьте, не происходит ли увод моста крана при перекосе. Если у ходовой тележки тали слышен явный шум от трения реборд, наиболее вероятная причина — изгиб главной балки крана в горизонтальной плоскости или отклонение горизонтальности ее нижней полки. Ежегодные нагрузочные испытания, помимо проверки прочности конструкции, являются также хорошей возможностью проверить комбинированное тормозное усилие обоих механизмов. Лишь целостно рассматривая грузоподъемные характеристики тали вместе с ходовыми характеристиками крана и проводя регулярные единые регулировки, можно добиться того, чтобы эта грузоподъемная система действительно оставалась стабильной и долговечной. По сравнению с простым сравнением цен, возможность усадить поставщика тали и производителя крана вместе на раннем этапе проектирования для обсуждения технических деталей может показаться чуть более затратной по времени, но зачастую позволяет избежать подавляющего большинства последующих проблем. Тот, кто умеет это подсчитать, поймет такой компромисс.
