Какое рабочее место подходит для такой комбинации?

Главная особенность консольного крана — его независимая рабочая зона. Имея всего одну колонну или закрепившись на стене, он создает поворотный рабочий сектор радиусом в несколько метров. Установленная на нем электрическая таль выполняет вертикальный подъем и горизонтальное перемещение вдоль стрелы. Благодаря этому такие операции, как загрузка, смена штампов, кантование деталей, загрузка и выгрузка моющих ванн, могут выполняться на компактном рабочем месте.

Отсутствие необходимости ждать мостовой кран и не занимать логистические проезды — вот настоящие конкурентные преимущества такой комбинации. Особенно если в цехе ограничена высота потолка, требуемая строительная высота консольного крана зачастую значительно ниже, чем у мостового, что делает его жизнеспособным грузоподъемным решением для стесненных пространств. Однако оборотной стороной этих преимуществ являются строгие требования к подбору — такие детали, как изгибающий момент, фундамент и строительная высота тали, будучи упущенными из виду, способны превратить комбинацию из неэффективной в потенциально опасную.

Тип консоли определяет силовую схему

Три распространенные конструкции консольных кранов — свободностоящий (на колонне), настенный и переносной — приводят к совершенно разной компоновке рабочего места, в зависимости от выбора.

Свободностоящий консольный кран опирается на независимую колонну и фундамент. Диапазон его вращения обычно достигает 270° или даже непрерывного вращения на 360° при использовании токосъемного кольца. Поскольку его не нужно крепить к строительным конструкциям, он подходит для размещения в середине цеха или на участках, удаленных от стен и колонн. Важно отметить, что колонна требует бетонного фундамента; несущая способность грунта, анкерная болтовая группа и подливка должны быть подтверждены нагрузочными расчетами. Чем длиннее стрела и чем выше грузоподъемность на ее конце, тем значительнее изгибающий момент на фундамент, что, в свою очередь, повышает требования к толщине опорной плиты и армированию.

Настенный консольный кран передает горизонтальные реакции опор и изгибающие моменты на несущую колонну или стену здания. Преимуществом является нулевая занимаемая площадь пола — тележки и персонал могут беспрепятственно проходить под ним, — но стена или колонна должны пройти проверку прочности. При использовании на объекте химических анкеров или устанавливаемых позже сквозных болтов необходимо учитывать динамические нагрузки, усталость и краевые расстояния бетона. Во многих проектах по модернизации цехов настенные консольные краны монтируются непосредственно на металлические колонны каркаса, что требует проверки, способны ли полка колонны и ребра жесткости выдержать дополнительный крутящий момент и локальный изгиб.

Переносной консольный кран оснащен противовесным основанием, не требует фундаментных креплений и может быть переставлен в любое время. Он подходит для легких грузов и временных рабочих мест при относительно ограниченной длине стрелы. Однако он требует определенной ровности пола; в противном случае его вращение может стать тяжелым или даже произойти опрокидывание при движении. В некоторых цехах для таких кранов прокладывают локальные дорожки из стального листа, чтобы уменьшить повреждение пола.

Ключевые моменты подбора электрической тали

Грузоподъемность консоли — это не то же самое, что номинальная грузоподъемность тали. Номинальная нагрузка также должна учитывать собственный вес тали, грузозахватное приспособление и возможные ударные коэффициенты. При длинной стреле тяжелая таль может значительно снизить полезную грузоподъемность. Поэтому в компактных пространствах легкая цепная электрическая таль часто имеет преимущество перед канатной электрической талью.

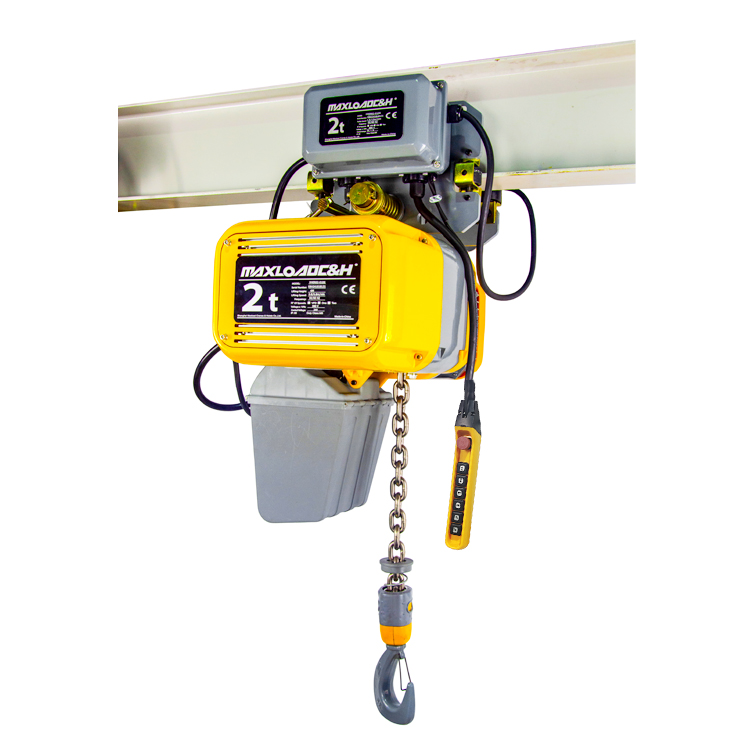

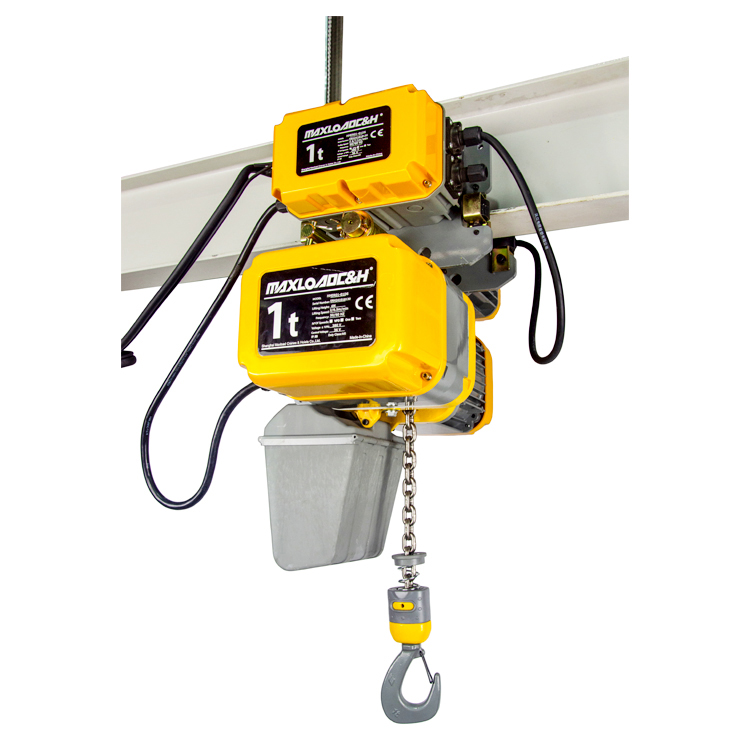

Цепная таль использует зацепление звеньев цепи с цепными карманами, что дает малые осевые размеры и позволяет обеспечить меньшую строительную высоту. Это делает ее особенно подходящей для цехов с низкими потолками или когда под консолью требуется достаточная полезная высота подъема. Цепь не вращается, поэтому кручение крюка минимально, а в сочетании с профилированным цепным карманом достигается точное позиционирование толчковыми движениями. Для рабочих мест, требующих частой смыкания штампов или юстировки — например, при ремонте пресс-форм или прецизионной сборке, — двухскоростная цепная таль практически является выбором по умолчанию.

Канатные электрические тали остаются основным решением для случаев, требующих высоких скоростей подъема, большого пролета и высоких групп режима работы. Скорости подъема могут легко достигать нескольких метров или даже свыше десяти метров в минуту, способствуя повышению эффективности при быстрой обработке. Гибкость каната делает его менее склонным к чрезмерному раскачиванию при поперечном перемещении, а в паре с частотным преобразователем — позволяет реализовать плавные пуск/остановку и функции подавления раскачивания. Однако обратите внимание: при перемещении канатной тали вдоль стрелы необходимо закладывать достаточный запас хода для системы кабельного менеджмента и токоподводящей гирлянды, чтобы избежать заклинивания на конце стрелы.

Группа режима работы часто упускается из виду. Стальная конструкция консоли проектируется под определенную группу режима, и группа тали должна ей соответствовать. Для легкого рабочего места, возможно, достаточно класса M4, но если предполагается частое переключение под нагрузкой или поворот с грузом, как таль, так и консоль должны достигать как минимум M5 или даже M6. Разные группы режима означают различное число циклов расчетных напряжений, допустимые пределы прогиба и усталостные детали. Несоответствие между ними значительно сократит срок службы всего узла.

Поворот и электропитание: обеспечение непрерывного диапазона движений

Диапазон поворота консоли ограничен расположением концевых упоров и методом электропитания. Если используется простая кабельная цепь, угол поворота обычно ограничивается менее 300°, чтобы предотвратить скручивание и обрыв кабеля. Для непрерывного вращения на 360° может использоваться коллектор с контактными кольцами, запитывающий все силовые и управляющие сигналы внутрь его полости. Сам узел контактных колец требует степени защиты IP, подходящей для окружающей среды; для пыльных или наружных рабочих мест следует выбирать модели с герметичной конструкцией.

В отношении управления независимые рабочие места обычно оснащаются подвесными кнопочными пультами или системами беспроводного радиоуправления. Использование радиоуправления снижает усталостное повреждение шлейфовых кабелей и позволяет оператору находиться вдали от груза, однако крайне важно обеспечить наличие кнопок аварийного останова и функций автоматической остановки при потере сигнала. Для консолей с моторизованным поворотом рекомендуется установить концевые выключатели поворота и амортизирующие упоры, чтобы предотвратить случайное столкновение с окружающим оборудованием.

Редко упоминаемая, но критичная деталь — прогиб консоли. Под нагрузкой стрела будет провисать вниз. Этот концевой прогиб смещает центр подъема тали, что может заставить таль работать с наклоном, приводя к неравномерному износу ходовых колес или направляющих скольжения. Для решения этой проблемы поперечное сечение стрелы часто проектируется со строительным подъемом вверх или собирается из сваренных с усиливающими пластинами двутавров, а не просто из произвольно отрезанного стандартного профиля. Для длинных стрел под тяжелыми нагрузками в некоторых конструкциях даже применяются коробчатые балки переменного сечения или ферменные стрелы.

Несколько типовых примеров применения

Участок ремонта штампов

Грузоподъемность 1 тонна, длина стрелы 4 м. Настенный консольный кран, установленный на несущей колонне, оснащен двухскоростной цепной электрической талью. Низкая строительная высота позволяет поднять штамп над верстаком, не задевая потолок. Двухскоростной режим дает быстрое поднятие/опускание и медленную скорость смыкания и позиционирования штампа, позволяя операторам работать часто без утомления.

Загрузка обрабатывающего центра

Для горизонтального обрабатывающего центра, требующего частой смены тяжелых приспособлений или заготовок, грузоподъемностью около 500 кг и вылетом 3 м. Используется переносной консольный кран с канатной талью для обслуживания двух станков. Консоль оснащена моторизованным поворотом с беспроводным радиоуправлением; в нерабочем состоянии ее можно откатить в сторону, не занимая пространство для обслуживания станка. Поскольку данное рабочее место не является непрерывно действующим, электропитание подключается через быстроразъемную промышленную розетку.

Линия прецизионной сборки

При сборке подузлов двигателя требуется точное позиционирование манипулятора с невесомостью в любой точке сектора обслуживания. Используется свободностоящий консольный кран с непрерывным вращением на 360° и электропитанием через контактные кольца. Он сопряжен с канатной электрической талью, оснащенной частотным регулированием как привода подъема, так и привода передвижения, что обеспечивает точность совмещения на уровне миллиметра. После устранения прогиба строительным подъемом горизонтальность тали мало меняется в любом положении вдоль стрелы, значительно снижая перекос ходовых колес.

Монтаж и последующие осмотры

Свободностоящий консольный кран должен устанавливаться с закладным фундаментом; строительные условия не допускают простого анкерения его на тонкую поверхностную плиту пола. Перед вторичной подливкой опорная плита должна быть выровнена с допуском в пределах 1/1000. При монтаже настенного консольного крана анкерные болты должны быть затянуты динамометрическим ключом до проектного значения натяжения. После монтажа необходимо провести динамическое испытание нагрузкой в 1,25 от номинальной грузоподъемности и статическое испытание нагрузкой в 1,5 от номинальной, а также измерить остаточный прогиб. Плановый осмотр сосредоточен на выявлении аномального прогиба стрелы, зазора в подшипниках поворота, смазке и деформации цепи или каната тали, концевых выключателей и следов искрения на контактах токосъемника.

Неоспоримая основополагающая логика этой комбинации такова: консоль обеспечивает стабильную и надежную силовую схему и ограничение движений, в то время как электрическая таль выполняет вертикальную подачу и точное управление. Эти две части должны рассматриваться как единая система — от строительного прогиба до смещения центра тяжести грузозахватного органа, от группы режима работы до способа электропитания. Упущение любого звена нарушит бесперебойность производственных операций. Потратить больше времени на этапе планирования на спектры нагрузок и геометрические ограничения значительно лучше, чем последующее переоборудование. Рабочие места, созданные с соблюдением этого подхода, незаметно становятся самыми удобными и часто используемыми уголками цеха.
