Электрическая таль и мостовой кран: логика подбора и системный анализ применения

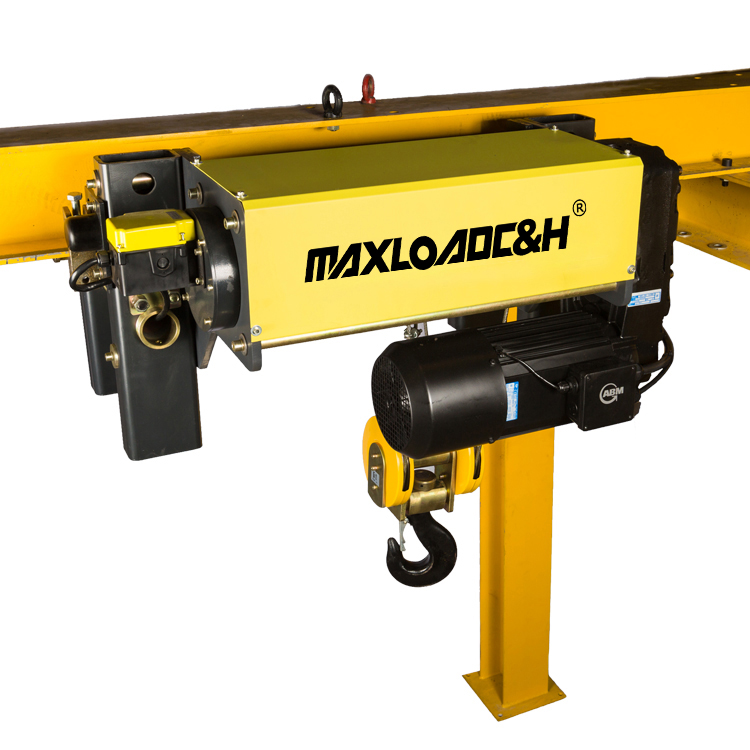

В сфере промышленного подъема грузов электрическая таль играет роль «исполнительного механизма», а мостовой кран служит «несущей платформой», обеспечивающей пространственные перемещения. Взаимоотношения между ними — это не просто монтажное наложение, а системный процесс подбора, требующий всестороннего учета параметров, конструкции, электрических систем и условий эксплуатации. К сожалению, многие пользователи при закупке часто рассматривают только грузоподъемность, пренебрегая логикой совместимости тали и крана. Это приводит к частым проблемам после ввода в эксплуатацию, таким как перекос хода, аномальный износ металлоконструкций и отказы электрических защит. На основе практического инженерного опыта в данной статье излагаются ключевые моменты подбора пары «электрическая таль – мостовой кран».

Главная линия подбора: от согласования параметров к механической совместимости

Первым шагом при подборе является согласование номинальной грузоподъемности с расчетной нагрузкой крана. Недостаточно лишь перекрывать максимальный суточный вес груза; необходимо также учитывать собственную массу стропов и концевых заделок каната, оставляя запас прочности от 10% до 20%. Запас прочности — это не только отражение запаса по общей конструкции машины, но и фактор, напрямую влияющий на реакции опор тали на балку крана и нагрузки на ходовые колеса тележки. Недостаточный запас ведет к неравномерному распределению давления колес тележки, вызывая длительные локальные перегрузки главной балки. Это тесно связано с выбором сечения главной балки и напряженным состоянием сварных стыков подкранового рельса.

Согласование режимной группы (режима работы) не менее критично. Режимная группа электрических талей согласно стандартам ISO находится в диапазоне от M4 до M7 и должна соответствовать общей режимной группе крана. Часто упускают из виду, что режимная группа определяется как коэффициентом спектра нагрузки, так и числом рабочих циклов. Если в цехе выполняется несколько десятков подъемов в день, каждый раз с нагрузкой, близкой к номинальной, следует выбирать таль с группой не ниже M6, даже при небольшой тоннажности; в противном случае двигатель и механические детали будут ускоренно стареть из-за перегрева. И наоборот, если кран используется лишь несколько раз в год для ремонта оборудования, то даже при большой грузоподъемности достаточно групп M3 – M4. Избыточные характеристики, напротив, увеличат нагрузку на систему электроснабжения и собственную массу конструкции.

Согласование скоростей подъема и передвижения напрямую влияет на устойчивость груза. Скорость подъема тали и скорость передвижения тележки должны находиться в разумном соотношении со скоростью передвижения крана; в противном случае раскачивание груза будет значительно усиливаться при перемещении длинномерных или несимметричных изделий. Как правило, для обычных промышленных задач скорость передвижения от 5 до 20 метров в минуту подходит для большинства операций. Для точной сборки или хрупких грузов следует выбирать модели с двухскоростным или частотно-регулируемым приводом, используя пониженную скорость для обеспечения точности позиционирования.

Привязка к сценарию: граница между универсальными и специализированными решениями

Единая схема комбинации «таль-кран» не может быть универсальной для всех сценариев. Требования различных отраслей к системам «кран-таль» сильно различаются, и подбор должен проводиться с учетом конкретных условий эксплуатации.

Сценарии общего машиностроения и складского хозяйства.

Это наиболее распространенная область применения. Механические цеха обычно используют канатные электрические тали группы режима M3 – M5 в паре с универсальными однобалочными мостовыми кранами. В тяжелых режимах грузоподъемностью от 5 тонн и выше канатные тали превосходят цепные той же тоннажности благодаря стабильным тормозным характеристикам двигателей с коническим ротором и высокой несущей способности канатов. Для складских и погрузочно-разгрузочных работ требуется более высокая скорость подъема, поэтому можно выбирать скоростные модели со скоростью выше 16 метров в минуту.

Металлургические высокотемпературные сценарии.

Температура окружающей среды в металлургических цехах часто колеблется от 40 °C до 100 °C. В этих условиях скорость старения изоляции обычных двигателей возрастает экспоненциально. Специализированные металлургические исполнения требуют двигателей с принудительной системой охлаждения и цепей (или канатов) с высокотемпературной смазкой. Что еще более важно, механизм подъема металлургической тали обычно оснащается двойной тормозной системой и устройствами защиты от перегрева, чтобы соответствовать чрезвычайно высоким требованиям безопасности при транспортировке расплавленного металла.

Химические и взрывопожароопасные среды.

Взрывозащищенные тали и взрывозащищенные мостовые краны могут быть объединены в полную взрывозащищенную систему подъема и передвижения. Взрывозащищенная таль имеет полностью герметичную конструкцию, выполненную по стандартам взрывонепроницаемой оболочки или повышенной защиты, начиная от корпуса двигателя, распределительной коробки и заканчивая цепями управления, что исключает искрообразование во время работы. На стороне крана также требуются соответствующие взрывозащищенные электрические компоненты, включая взрывозащищенные шкафы управления и взрывозащищенные концевые выключатели. Вся машина должна пройти соответствующую взрывозащитную сертификацию. Кроме того, металлические детали тали нуждаются в оцинковке или антикоррозионном покрытии.

Сценарии чистых помещений.

В таких отраслях, как полупроводниковая промышленность и биомедицина, к системе «кран-таль» предъявляются строгие требования по чистоте, вплоть до класса 100 ИСО. Тали для чистых помещений обычно имеют корпуса из нержавеющей стали, полностью герметичные приводные механизмы и цепи или канаты со специальной обработкой поверхности для снижения отделения частиц от трения. Ходовые колеса должны изготавливаться из материалов с низким пылеобразованием, чтобы избежать генерации частиц на подкрановом пути. В таких сценариях также предъявляются повышенные требования к плавности хода, что делает частотно-регулируемый привод практически стандартным оснащением.

Инженерная практика монтажа и системного ввода в эксплуатацию

Установка электрической тали на главную балку крана — это не просто навешивание и закрепление; она включает в себя множество этапов: механическое соединение, электромонтаж и совместную наладку всей машины.

Интеграция электрической системы.

Электрическое сопряжение тали и крана является обязательным условием надежной работы всей системы. Силовые цепи, цепи управления и цепи освещения должны быть строго разделены при разводке, а проводники разного уровня напряжения прокладываться в отдельных коробах или трубах во избежание помех и риска короткого замыкания. Все контактные соединения должны быть надежно опрессованы и правильно изолированы, чтобы исключить ослабление и дугообразование. Класс нагревостойкости изоляции обмоток двигателя должен быть не ниже F, а степень защиты — не ниже IP54. Длина гибкого токоподводящего участка должна быть на 15–20% больше расстояния передвижения крана для компенсации растяжения и сжатия при движении.

Проверка устройств безопасности на системном уровне.

Совместная наладка после интеграции электрической системы — последний рубеж защиты безопасности. Концевые выключатели верхнего и нижнего положения должны быть многократно испытаны без груза для подтверждения того, что они немедленно отключают питание механизма подъема при срабатывании. Устройство защиты от перегрузки должно выдавать предупреждение при достижении нагрузкой 90% номинала и автоматически отключать питание при превышении 110%. Кнопка аварийного останова должна использовать двухцепную аппаратно-реализованную схему, обеспечивающую мгновенное отключение всего электропитания при нажатии, а не полагаться только на программно-логическое отключение.

Подрез рельса и срок службы: глубинные проблемы ходовой системы

«Подрез рельса» (трение реборды колеса о рельс) — наиболее распространенная и часто упускаемая из виду неисправность электрических мостовых кранов с талью. Ее симптомы — постоянное аномальное трение реборды колеса о боковую поверхность рельса, сопровождаемое металлическим шумом, износом реборд и накоплением металлической крошки сбоку рельса. Общие причины можно разделить на три следующие категории.

Первая категория — отклонения точности установки подкрановых путей.

Превышение допуска по ширине колеи, разность высот двух сторон более 10 мм, большое отклонение от прямолинейности рельса или несовпадение в стыках нарушают нормальное сопряжение колеса с рельсом. Неравномерная осадка основания подкранового пути и деформация подкрановой балки могут косвенно приводить к аналогичным проблемам.

Вторая категория — ненормальное состояние самой колесной установки.

Чрезмерный горизонтальный или вертикальный перекос колеса заставляет реборду пассивно воспринимать боковые усилия. Когда разница в диаметрах (износе) ведущих и ведомых колес превышает 3 мм, при одинаковой частоте вращения колес по обеим сторонам пройденный путь различается, вызывая перекос моста крана и последующий подрез рельса.

Третья категория — проблемы синхронизации электрического привода.

Неодинаковая частота вращения приводных двигателей по обеим сторонам крана, чрезмерное отклонение мощности или неправильная настройка параметров преобразователей частоты могут привести к дисбалансу тяговых усилий с двух сторон моста, вызывая уход в сторону. Неодинаковый тормозной момент тормозов на одном механизме также может заставить весь кран перекашиваться в сторону при торможении, усугубляя локальный аномальный износ между ребордой и рельсом.

Устранение требует целенаправленных мер: используйте тахеометры и нивелиры для проверки параметров пути и рихтовки или замены участков, выходящих за допуски; разбирайте колесные установки для измерения износа и устранения перекоса; внедряйте систему автоматической коррекции отклонения, применяя раздельные частотные преобразователи для управления двигателями каждой стороны в сочетании с датчиками перемещения или угла для осуществления компенсации скорости движения в реальном времени.
