Точное соответствие: электрическая таль и мостовой кран

Не просто «прикрутить болтами»

Многие покупатели грузоподъемного оборудования, приобретая его впервые, исходят из простого предположения: выбрать электрическую таль, повесить ее на крановую тележку, подключить питание — и все готово к работе. Двадцать лет назад такой подход еще мог считаться более или менее приемлемым — условия эксплуатации тогда были относительно однотипными, а оборудование обладало солидным запасом прочности. Сегодня же высота цехов становится все более ограниченной, производственные циклы — все более напряженными, а поднимаемые грузы варьируются от необработанных заготовок до прецизионных узлов. В этих условиях подход «просто прикрути болтами» уже породил слишком много скрытых проблем.

Суть проблемы в том, что электрическая таль не работает как независимое устройство. Когда она образует единую систему с мостовым краном, движения подъема и передвижения накладываются друг на друга, и характер нагрузки соответственно меняется. Сочетание тали с краном включает не только механические аспекты, такие как совместимость с рельсом и распределение нагрузок на колеса, но и электрические аспекты, включая координацию питания и логику управления. Сдерживающим фактором также выступает переменная, которую слишком легко упускают из виду: классификация режима работы.

Ⅰ. Классификация режима работы: параметр важнее, чем «сколько тонн»

Самый распространенный вопрос при выборе оборудования: «Какая грузоподъемность?» — имеется в виду номинальная грузоподъемность. Однако грузоподъемность — это лишь статический параметр; он не отражает реальную интенсивность работы оборудования. Если режим работы не соответствует применению, электродвигатель с большой вероятностью перегреется, а редуктор покажет аномальный износ в течение трех месяцев.

Параметр, отражающий это различие, — «классификация режима работы». Согласно стандартам ISO, классификация режимов варьируется от M3 до M8, что соответствует классификациям FEM от 1Bm до 5m. Классификация определяется двумя измерениями: коэффициентом спектра нагрузок и числом рабочих циклов.

В качестве приблизительного инженерного руководства:

M3/M4 (FEM 1Am/1Bm): Подходит для применений с низкой частотой использования, таких как ремонтные и монтажные цеха, где оборудование используется от нескольких до десятка раз в день, в основном с легкими грузами. Таль, выбранная по классу M3 в паре с однобалочным краном, является наиболее распространенной конфигурацией для малых и средних цехов.

M5 (FEM 1Cm): Подходит для механических цехов и сборочных линий, с умеренной частотой и нагрузками, близкими к номинальным. Эта классификация является водоразделом для заводских установок — у оборудования класса ниже M5, используемого на производственной линии, частота отказов заметно возрастет.

M6 и выше (FEM 1Dm–3m): Подходит для непрерывных режимов работы, например, на складах, конвейерных линиях и даже в металлургических или литейных производствах. В этих случаях должна быть модернизирована не только сама таль, но и механизмы передвижения моста и тележки крана также должны быть доведены до того же класса режима работы; в противном случае эффект самого слабого звена поставит под угрозу всю систему.

Часто совершаемая ошибка — выбор тали исключительно по грузоподъемности с игнорированием проектного класса режима работы самого крана. Если класс режима работы мостовой балки и рельса тележки ниже, чем у тали, срок службы всей машины сократится, даже если таль способна выдержать работу. При выборе необходимо убедиться, что классы режима работы тали, тележки и моста согласованы в одном диапазоне.

Ⅱ. Конструктивное сопряжение механизма подъема с мостом крана

С механической точки зрения сочетание электрической тали и крана следует двум основным путям: кран талевого типа и кран лебедочного типа. Это не просто два разных названия для одного и того же — различие заключается в принципиальном способе привода механизма подъема.

Кран талевого типа использует электрическую таль в качестве основного грузоподъемного механизма, где двигатель, редуктор, барабан и тормоз объединены в компактный модуль, непосредственно подвешенный к крановой тележке или мостовой балке. Его преимуществами являются компактная конструкция, малый собственный вес и легкость монтажа, что дает выдающееся соотношение цены и качества в применениях малой и средней грузоподъемности. Недостаток в том, что емкость канатного барабана ограничена, и высота подъема соответственно сдерживается, хотя это можно смягчить конструкцией с уменьшенной строительной высотой.

Для большинства общепроизводственных цехов кран талевого типа является основным выбором. Однако даже в этом случае способ соединения электрической тали с главной балкой заслуживает пристального внимания. Обычной сегодняшней практикой является установка тали на ходовую тележку, которая сидит верхом на рельсе главной балки, при этом рама тележки направляется беговыми дорожками и ребордами колес по рельсу. Профиль рельса должен строго соответствовать колее колес и ширине беговой дорожки талевой тележки; в противном случае износ реборд будет ускорен, и может даже возникнуть закусывание на рельсе.

Ⅲ. Ходовая тележка: легко упускаемое промежуточное звено

Ходовая тележка является интерфейсом между талью и крановым рельсом. Ее роль не только в том, чтобы дать тали возможность перемещаться вдоль рельса, но и в том, чтобы распределять нагрузки на колеса и обеспечивать плавность хода. Колея тележки должна соответствовать ширине полки рельса; после монтажа не должно быть заметного люфта. При регулировке колеи необходимо сначала измерить фактические размеры полки двутаврового рельса, а затем соответственно отрегулировать расстояние между колесами тележки, чтобы обеспечить полный контакт беговых дорожек по всей ширине рельса.

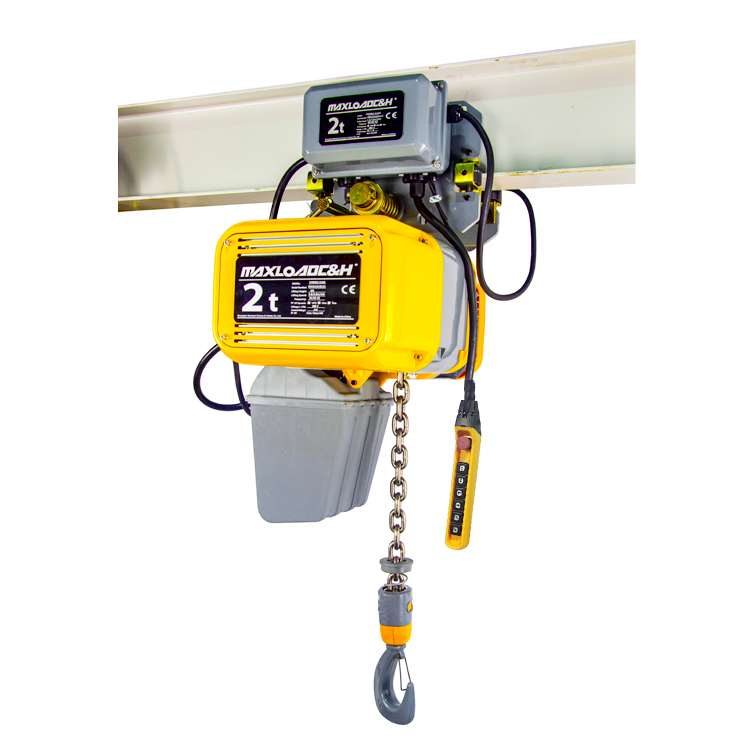

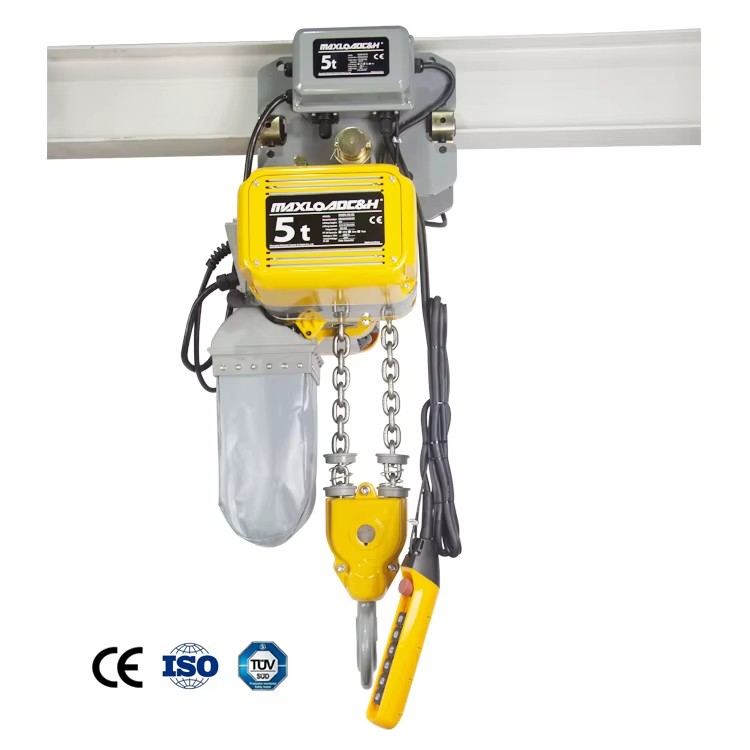

Способ привода тележки также имеет значение. Ручная тележка или тележка с ручным механизмом передвижения подходит для ремонтной тали, используемой лишь изредка; для применений на производственных линиях, требующих частого поперечного перемещения, следует выбирать моторную ходовую тележку. Моторизованная тележка и таль могут совместно использовать одну систему радиоуправления, применяя один передатчик для одновременного управления подъемом и передвижением. Однако при подключении проводки крайне важно обеспечить корректность логики цепи управления во избежание помех сигнала.

Выбор скорости передвижения тележки также требует компромисса. Чем выше скорость, тем выше эффективность транспортировки — но тем выше становятся требования к плоскостности рельса и качеству концевых буферных устройств, а точность позиционирования снижается. Для применений прецизионной сборки можно использовать тележку с частотно-регулируемым приводом для достижения низкой скорости и точного позиционирования; для общей транспортировки материалов достаточно односкоростной или двухскоростной тележки.

Ⅳ. Практический расчет строительной высоты и высоты подъема

«Высота подъема 6 метров» — это распространенный параметр, указываемый в технических данных, но высота, фактически доступная при эксплуатации, часто оказывается меньше этой цифры. Причина в том, что собственная конструкция тали занимает определенное пространство по высоте.

Фактическая полезная высота подъема = Отметка рельса − Габарит тали по высоте − Высота грузозахватного органа − Высота груза − Безопасное нижнее предельное расстояние.

Габарит по высоте относится к расстоянию от беговой дорожки рельса до верхнего предельного положения крюка, которое занимается корпусом самой тали. Таль с уменьшенной строительной высотой сжимает этот габарит до минимума за счет компактной конструкции, что может значительно увеличить полезное пространство подъема при ограниченной высоте крыши цеха.

На этапе закупки и выбора целесообразно сначала рассчитать эти четыре или пять параметров, а затем обратным ходом определить требуемую классификацию тали по строительной высоте и спецификацию по высоте подъема, а не просто читать номинальное значение на шильдике. Цена ошибки в этом расчете значительна — как только оборудование смонтировано и обнаруживается, что высота подъема недостаточна, стоимость изменения отметки рельса или замены тали оказывается намного выше, чем дополнительные усилия, проявленные при выборе.

Ⅴ. Электрическая интеграция и стандартные устройства безопасности

Электрическая интеграция электрической тали и крана по сути заключается в координации двух систем двигателей: двигатель подъема отвечает за подъем и опускание крюка, в то время как двигатели передвижения отвечают за поперечное и продольное перемещение. Взяв в качестве примера распространенную 10-тонную таль, мощность двигателя подъема составляет примерно 7,5 кВт, а мощность двигателя передвижения тележки примерно 0,65 кВт × 2. Эти двигатели, как правило, представляют собой конические роторные тормозные двигатели, которые имеют встроенную функцию механического торможения, автоматически накладывающую тормоз при отключении питания.

С точки зрения управления применение частотно-регулируемых приводов становится все более распространенным. Частотное управление позволяет устранить проблему раскачивания груза, присущую обычным талям при запуске и остановке, обеспечивая плавный пуск и остановку и точное позиционирование — это особенно важно на сборочных линиях, где заготовку необходимо точно установить в приспособление. Настройки параметров частотного преобразователя должны соответствовать мощности двигателя и передаточному числу; минимальная стабильная рабочая частота как в режиме холостого хода, так и под полной нагрузкой обычно может составлять 1 Гц или даже менее.

С точки зрения устройств безопасности, электрическая таль в стандартной комплектации должна быть оснащена как минимум следующим:

Верхний концевой выключатель подъема: Автоматически размыкает цепь подъема, когда крюк достигает верхнего предельного положения, предотвращая чрезмерную намотку каната и аварию.

Концевые выключатели передвижения: Требуются в обоих направлениях — моста и тележки — для предотвращения выхода механизмов передвижения за границы рельсового пути.

Ограничитель перегрузки: Автоматически размыкает движение подъема или выдает аварийный сигнал, когда нагрузка превышает номинальное значение.

Концевые буферные устройства на рельсе: Упругие буферы, установленные на каждом конце двутаврового рельса для предотвращения схода тали с рельсов или столкновения с концевым упором по инерции.

Надежность этих устройств напрямую влияет на безопасность всей грузоподъемной системы, и в процессе выбора следует подтвердить, что они являются частью стандартной поставки, а не дополнительными опциями.

Ⅵ. Монтаж и пусконаладка: три неотъемлемых испытания

Прежде чем вновь смонтированная или прошедшая капитальный ремонт система электрического талевого крана будет официально введена в эксплуатацию, она должна пройти три испытания: опробование без нагрузки, статическое испытание и динамическое испытание. Эта последовательность не должна быть нарушена, и ни одно испытание не может быть пропущено.

При опробовании без нагрузки таль заставляют перемещаться по всей длине рельса несколько раз, наблюдая, является ли движение плавным, нет ли заеданий или необычного шума, и срабатывают ли концевые выключатели надежно. Только подтвердив отсутствие отклонений в условиях холостого хода, следует переходить к статическому испытанию: поднимается испытательный груз в 125% от номинальной грузоподъемности, удерживается примерно в 100 мм над землей в течение 10 минут, при этом проверяется отсутствие остаточной деформации элементов конструкции и способность тормоза стабильно удерживать груз. Наконец, выполняется динамическое испытание: под номинальной нагрузкой выполняются повторяющиеся операции подъема, опускания и передвижения для проверки комплексной надежности механического привода и электрических систем.

Эти три испытания — не просто формальность. На практике многие потенциальные проблемы — такие как недостаточный момент затяжки болтов, неправильное пятно контакта колеса с рельсом, зазор тормоза вне допуска — выявляются именно на этом этапе. Пропустить эти испытания и сразу запустить оборудование в производство равносильно тому, чтобы оставить проблемы для обнаружения в ходе повседневной эксплуатации, что обойдется гораздо дороже.

Заключение

Подбор пары «электрическая таль — мостовой кран» в конечном счете является воплощением «системного мышления». Выбор хорошей тали и выбор хорошего крана не означает автоматического создания хорошей системы. Согласование промежуточных интерфейсов — от классификации режима работы до размеров рельса, от расчета строительной высоты до электрической координации — определяет, какую долю проектной мощности сможет фактически реализовать конечная установка. Для пользователя, вместо того чтобы компоновать части от нескольких поставщиков, лучше исходить из перспективы системной инженерии в целом и обеспечить, чтобы таль, тележка, мост и устройства безопасности образовывали замкнутый контур на уровне технических параметров.

В конце концов, ценность грузоподъемного оборудования проявляется не в цифрах коммерческого предложения; она создается день за днем в хронологии стабильной, бесперебойной работы.
