Практика совместного применения и подбора консольных кранов и электрических талей

В дискретном производстве, при обслуживании оборудования, транспортировке материалов и других процессах узел точечной транспортировки, состоящий из консольного крана и электрической тали, возможно, является самым незаметным, но в то же время самым незаменимым оборудованием в цехе. Его задача ясна: в пределах ограниченной секторной или круговой зоны быстро и точно доставлять заготовки, пресс-формы, ящики с материалами на заданные рабочие позиции. Хотя комбинация кажется простой, чтобы обеспечить одновременно надежность и гибкость в реальном производстве, необходимо выполнить ряд согласований, начиная с механической конструкции и заканчивая электрическим управлением, еще на этапе проектирования.

Структура и согласование

Распространенные консольные краны бывают трех типов: свободностоящие колонные, настенные и передвижные. Колонный тип применяется наиболее широко; он не зависит от колонн здания и самостоятельно воспринимает весь опрокидывающий момент. Настенный тип используется, когда позволяют шаг колонн или состояние стен, эффективно экономя площадь пола. Передвижной тип может перемещаться по рельсам как единый агрегат, подходит для работы между несколькими позициями. Электрическая таль может передвигаться по нижней полке двутавровой балки стрелы либо закрепляться на конце стрелы для точечного подъема. В первом случае в сочетании с поворотом стрелы обеспечивается полярная зона обслуживания, во втором требуется более частый поворот стрелы для корректировки точки опускания.

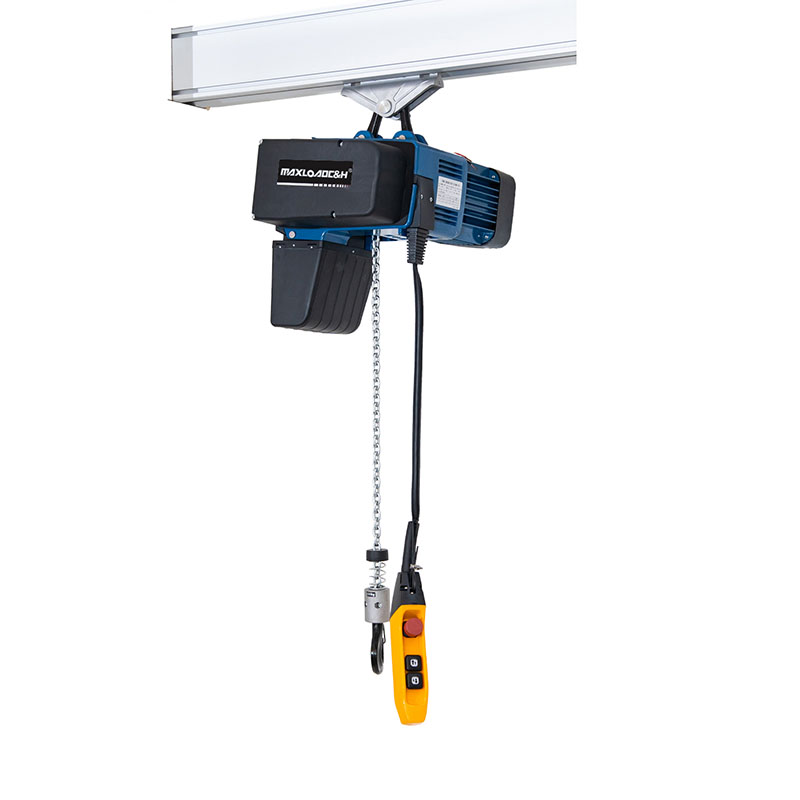

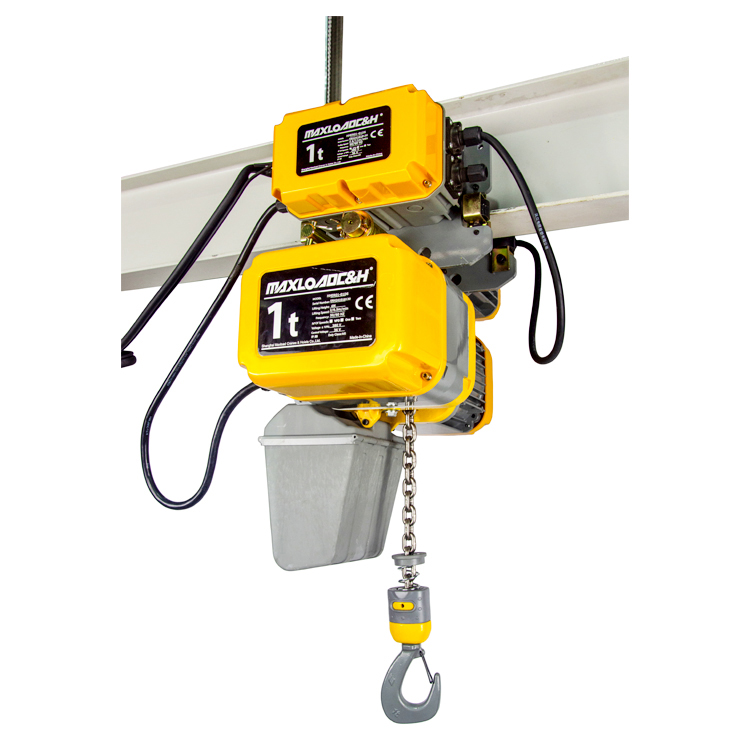

Сама электрическая таль делится на две основные категории: канатные и цепные. Канатные тали имеют преимущество по грузоподъемности и высоте подъема, их группа режима работы легче достигает M5 и выше, что делает их подходящими для частого, тяжелого режима. Цепные тали отличаются компактной конструкцией, высокой чистотой и хорошей устойчивостью к частым толчковым нагрузкам, поэтому они чаще встречаются на сборочных линиях и в чистых помещениях. Независимо от выбранного типа, если требуется плавный подъем и точное позиционирование, лучше всего оснастить таль частотно-регулируемым приводом (ЧРП), чтобы обеспечить позиционирование на пониженной скорости и избежать раскачивания, вызванного резкой остановкой. Когда стрела оснащена электрическим поворотом, синхронное частотное управление поворотом и передвижением тали может значительно улучшить рабочий цикл.

Ключевые моменты расчета нагрузок

Наиболее вероятное место ошибки в комбинированном проектировании часто не максимальная грузоподъемность, а упущение собственного веса тали при расчете стрелы. Предположим, колонный консольный кран пролетом 5 метров укомплектован цепной талью массой около 80 кг, к которой необходимо добавить массу крюка и грузозахватных приспособлений. Изгибающий момент, создаваемый этими подвижными сосредоточенными нагрузками на конце стрелы, может оказаться более существенным, чем от номинального груза, особенно когда таль находится вблизи конца стрелы, прогиб резко возрастает. Это следует принимать в качестве исходных данных для проектирования, проверяя напряжение изгиба и прогиб сечения стрелы. Как правило, вертикальный прогиб консольного конца под нагрузкой, равной 1,1 номинальной, не должен превышать 1/500 ... 1/400 длины стрелы; для условий высокочастотного использования или точной сборочной позиции принимается более жесткое ограничение.

Для механизма подъема также нельзя просто принимать номинальную грузоподъемность; необходимо учитывать динамический коэффициент при подъеме, коэффициент толчков при передвижении, а также случайные легковесные высокоскоростные удары. Определение группы режима работы (класса использования) в соответствии с фактическими условиями эксплуатации является основой предотвращения усталости стальной конструкции и быстрого износа механизма. Не следует пренебрегать и проектированием фундамента: опорная плита колонны и закладные анкерные болты должны выдерживать максимальный опрокидывающий момент. Масса бетонного фундамента и несущая способность грунта должны иметь достаточный запас, чтобы предотвратить ослабление фундамента под действием повторяющихся знакопеременных нагрузок.

Типовые рабочие условия и конфигурация

На многих позициях загрузки/выгрузки станков с ЧПУ часто можно увидеть такую компоновку: рядом со станком установлен колонный консольный кран, укомплектованный цепной талью с двухскоростным или частотно-регулируемым подъемом. Захватное устройство подхватывает заготовку, быстро поднимает ее, стрела вручную или с электроприводом поворачивается над дверью станка, и таль опускается на очень низкой скорости до тех пор, пока деталь не будет надежно установлена в приспособление, при этом точность позиционирования достигает миллиметрового уровня. Если цикл позиции превышает 30 операций в час, следует выбирать группу режима не ниже M5, двигатель с изоляцией класса F и тепловой защитой. В зонах технического обслуживания, где требуется поднимать и кантовать пресс-формы, часто более уместны настенные консольные краны. Можно выбрать цепную таль с двумя крюками для помощи при кантовании в воздухе, избегая рисков безопасности, связанных с напольными работами.

Для производственных линий с более высокими требованиями к автоматизации поворот стрелы и трехосевое перемещение тали полностью интегрируются в систему ПЛК, обеспечивая полуавтоматическую или полностью автоматическую загрузку с помощью энкодеров и конечных выключателей. Одновременно устанавливаются лазерные датчики расстояния или механические антиколлизионные устройства для предотвращения столкновения стрелы с окружающим оборудованием. При такой конфигурации прокладка кабелей, датчиков и механических конструкций должна учитывать возможность поворота на 360° с применением контактных колец (токосъемников) и кабельных вводов, а также обеспечивать надежное заземление.

Требования к монтажу и фундаменту

Точность монтажа на площадке напрямую влияет на плавность хода тали и вибрацию стрелы. После установки колонны отклонение от вертикали не должно превышать 1/1000 высоты колонны. Опорная плита и поверхность фундамента должны быть выровнены с помощью прокладок, а подливка должна быть плотной. Стыковые соединения подкранового пути стрелы должны быть гладкими, зазор и разница по высоте в стыках должны строго контролироваться, иначе при прохождении колес тали возникнут удары и подрез рельса, что в конечном итоге может привести к пластической деформации или трещинам в полке. Момент предварительной затяжки болтов между стрелой и опорно-поворотным кругом также необходимо проверять динамометрическим ключом во избежание ослабления после длительной эксплуатации.

Электропитание обычно осуществляется с помощью плоского кабеля, прокладываемого вдоль боковой стороны стрелы в кабельной цепи; для кранов, способных к непрерывному вращению на 360°, обязательно требуется контактный токосъемник (кольцевой токоприемник). Контакты токосъемника не должны перегреваться при токе заторможенного двигателя тали, степень защиты оболочки в зависимости от запыленности или возможности попадания брызг на объекте должна быть не ниже IP54. Кроме того, цепи управления и силовые цепи должны быть разделены. Кнопки аварийного останова следует располагать как на подвесном пульте управления, так и в колонном шкафу управления, чтобы обеспечить возможность быстрой активации в аварийной ситуации.

Электрическая интеграция и безопасность

Собственные концевые выключатели верхнего/нижнего положения и ограничитель грузоподъемности тали являются стандартными, но этого недостаточно. На кране обязательно должен быть установлен ограничитель перегрузки, автоматически отключающий подъем при достижении нагрузки 1,05…1,1 от номинала. Допускается тонкая настройка уставки, если ударные нагрузки неизбежны, однако байпас категорически запрещен. Для стрел с электрическим поворотом необходимо задавать ограничение угла поворота и позиции замедления/остановки для предотвращения ударов о колонну или стены. Медленное позиционирование с помощью ЧРП значительно снижает механическое воздействие на концевые упоры и буферы, продлевая срок службы конструкции.

Стоит отметить, что если одновременно в автоматическом цикле участвуют передвижение тали и поворот стрелы, в программе необходимо предусмотреть блокировки и разгонно-тормозные пандусы во избежание резкого реверсирования на высокой скорости. В противном случае раскачивание груза может привести к запутыванию каната или повреждению цепного контейнера, а также к ложным срабатываниям датчиков. Необходимо обеспечить, чтобы в любом аварийном режиме тормоз надежно замыкался и не происходило опускание груза.

Распространенные заблуждения и контрмеры

На практике нередко встречаются несколько компромиссных предубеждений. Во-первых, считается, что чем длиннее стрела, тем удобнее, при этом игнорируется снижение эффективной грузоподъемности на длинном плече, в результате чего таль выбирается заниженной и фактически не может поднять номинальный груз. Во-вторых, обращают внимание только на бренд и цену тали, пренебрегая группой режима работы; использование тали класса M3 в металлургическом производстве или при двухсменной механообработке может менее чем за полгода привести к аномальному износу зубчатых передач. В-третьих, игнорируется инерция вращения: при ручном повороте оператор толкает с большим усилием, вызывая раскачивание груза и удар о станок; при электрическом повороте отсутствует демпфирование замедления, что вызывает дрожание колонны. Эти проблемы следует решать с самого начала на этапе технического предложения за счет разумного демпфирования поворота, плавного пуска/останова с помощью ЧРП и проверочного подбора. Кроме того, поставщик должен предоставить полный проект, включающий фундамент колонны, закладные анкерные болты и подкрановый путь, чтобы избежать расхождения между строительной частью и верхним оборудованием.

Надежность совместной работы консольного крана и электрической тали как зрелого решения для погрузочно-разгрузочных работ на рабочих позициях в конечном итоге зависит от управления всей цепочкой: от проектирования фундамента, анализа нагрузок и согласования механизмов до интеграции электрической безопасности. Только когда в каждом звене заданы обоснованные параметры в соответствии с реальными условиями эксплуатации, это простое оборудование сможет по-настоящему реализовать гибкость, безопасность и долгий срок службы. В будущем, с распространением датчиков мониторинга состояния, измерение в реальном времени тока двигателя тали, вибрации и износа каната с передачей данных в систему управления производством (MES) поможет еще раньше выявлять скрытые опасности, переводя обеспечение производства от ремонта после отказа к проактивному вмешательству.
