Электрический таль и поворотный кран-балка

На рабочих местах в цехах, сборочных линиях или в зонах технического обслуживания оборудования поворотные краны-балки широко используются благодаря возможности точечного охвата и легкому поворотному движению. Установка электрического таля на поворотный кран-балку может показаться простой операцией «просто подвесить», однако на самом деле, чтобы обеспечить долгосрочную безопасную, точную и эффективную работу системы, существует множество технических деталей, которые легко упустить из виду при выборе оборудования, согласовании рельсов, электрической интеграции, монтаже и наладке. В реальных проектах многие проблемы, такие как рывки при движении, смещение груза, обрыв кабеля и даже преждевременная усталость конструкции, возникают из-за неправильного согласования и интеграции на начальном этапе. С точки зрения системного проектирования при согласовании электрического таля с поворотным краном-балкой следует учитывать следующие ключевые моменты.

Ⅰ. Конструктивные типы поворотных кранов-балок и предпосылки для адаптации электрического таля

Распространённые конструкции поворотных кранов-балок включают напольные (колонные), настенные и передвижные (переносные). Напольный поворотный кран-балка крепится к полу через фундамент, стрела вращается вокруг колонны, обеспечивая круговую зону обслуживания. Настенный поворотный кран-балка опирается на колонны здания цеха или специальные настенные рельсы, может перемещаться вдоль стены, а сама стрела может вращаться. Передвижной поворотный кран-балка имеет подвижное основание, подходит для временных рабочих мест или лёгких грузов.

Разные типы поворотных кранов-балок предъявляют разные требования к электрическому талю. Для напольных и настенных кранов-балок стрела обычно имеет двутавровое сечение, а электрический таль подвешивается к нижней полке двутавра с помощью тележки. Ширина дорожки качения и зазор между ребордами колёс тали должны быть совместимы с шириной, уклоном и радиусом закругления нижней полки двутавра. Если полка двутавра слишком узкая, а колёса тали слишком широкие, или зазор между ребордами недостаточен, при работе будут возникать заедания и неравномерный износ. Кроме того, для настенных кранов-балок, где стрела перемещается поперечно, тележка тали должна выдерживать дополнительные инерционные нагрузки, вызванные движением стрелы, поэтому конструкция реборд колёс и боковых направляющих роликов становится ещё более критичной.

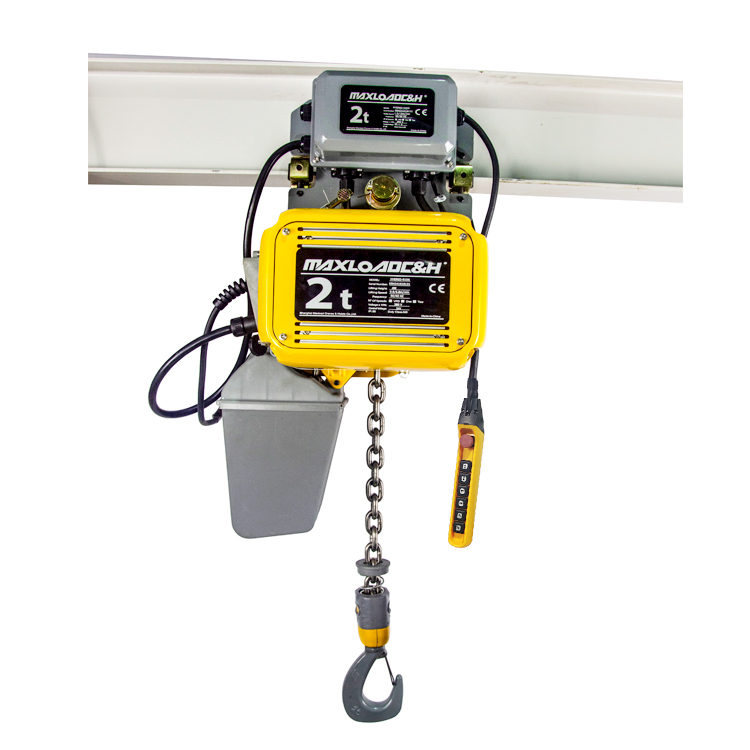

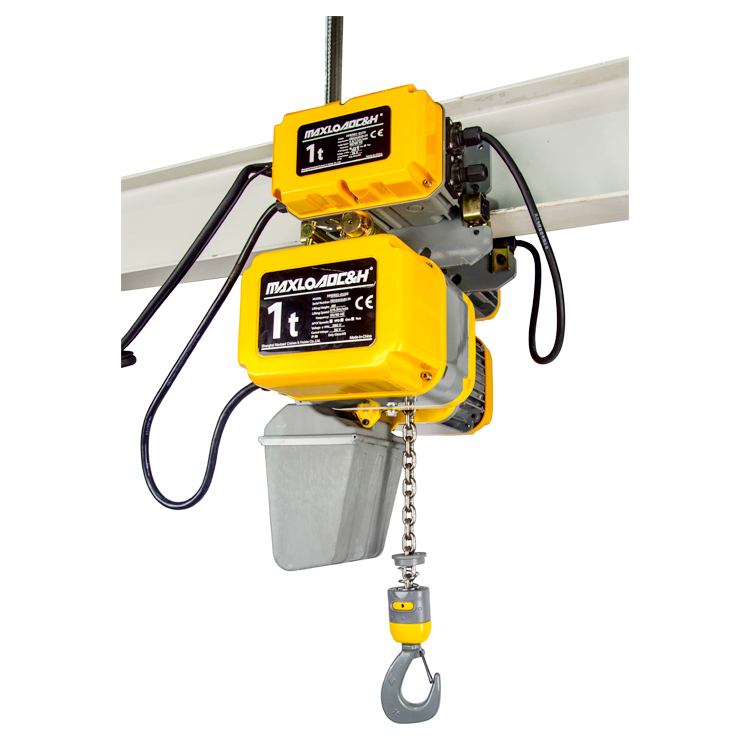

Номинальная грузоподъёмность типичных поворотных кранов-балок составляет от 250 кг до 5 тонн. Цепные электрические тали благодаря своей компактной конструкции и малой строительной высоте очень подходят для кранов-балок. Они занимают минимум высоты и обеспечивают максимальную полезную высоту подъёма, что особенно важно, когда пространство между нижней полкой двутавра и полом ограничено. Для большей грузоподъёмности или высоты подъёма могут также использоваться канатные электрические тали, но следует учитывать, что их большая длина барабана может повлиять на минимальное приближение к крайнему положению.

Ⅱ. Согласование ключевых параметров

Согласование поворотного крана-балки с электрическим талью требует проверки ряда параметров, а не только грузоподъёмности.

Во-первых, необходимо подтвердить спецификацию двутаврового рельса. Тележка электрического тали обычно рассчитана на определённый диапазон ширины нижней полки. Помимо соответствия размеров, необходимо рассчитать местные напряжения изгиба и напряжения в корне полки при полной нагрузке, чтобы предотвратить пластическую деформацию. На практике встречались случаи, когда из-за заниженного размера двутавра колёса тележки при тяжёлом грузе вдавливались в нижнюю полку, что приводило к резкому увеличению сопротивления движению.

Строительная высота и положение крюка также имеют решающее значение. «Высота под балкой», указанная на чертежах крана-балки, не эквивалентна полезной высоте подъёма. Сам электрический таль имеет определённую конструктивную высоту — расстояние от зева крюка до низа двутавра, когда крюк находится в верхнем предельном положении. При ограниченной высоте потолка необходимо рассчитать самое высокое и самое низкое положение крюка на основе габаритных размеров тали. Также необходимо учитывать изменение выгиба балки при полной нагрузке: нагруженная консольная балка прогибается. Если таль останавливается на конце стрелы, рельс слегка наклоняется вниз. Если у механизма передвижения тали отсутствует стояночный тормоз, она может медленно смещаться. Это следует учитывать при проектировании, задавая предварительный выгиб или ограничения по уклону.

Во время поворота то, как силовой кабель электрического тали отслеживает движение, — ещё одна легко недооцениваемая деталь. Напольные поворотные краны-балки часто оснащаются центральным токосъёмником (коллекторным кольцом) для подачи питания на таль, расположенную на стреле. Однако для собственного передвижения тали требуется, чтобы её силовой кабель или гибкая кабельная подвеска (фестонная система) перемещались вдоль стрелы под ней. Эти два движения не должны мешать друг другу. Если кабель тали просто свободно свисает, как обычный подвесной кабель, то при повороте крана-балки на большой угол кабель может зацепиться за колонну или раскосы, либо быть натянутым и оборванным. Правильное решение — проложить передвижной кабель в кабельном канале (цепочке) или по тросовой дорожке, удерживая его компактно вдоль боковой стороны двутавра, и обеспечить достаточную слабину кабеля и его направляющую ниже токосъёмника, чтобы при любом угле поворота и любом положении тали не возникало крутых изгибов или натягивающих усилий.

Соответствие скоростей подъёма и передвижения также влияет на эффективность работы и точность позиционирования. Поворотные краны-балки часто используются для точечной транспортировки, например, загрузки/выгрузки станков или смены штампов, что требует скорости, но без больших раскачиваний груза. Цепные электрические тали обычно предлагают двухскоростной или инверторный привод, позволяющий точно позиционировать на низкой скорости при подъёме и обеспечивать плавный разгон/торможение при передвижении, подавляя маятникообразные колебания. Если используется односкоростная таль, то в сочетании с инерцией конструкции крана-балки и раскачиванием груза позиционирование становится очень сложным, что потенциально может повлиять на близлежащее оборудование и оператора.

Ⅲ. Интеграция электроуправления и предохранительных блокировок

Электрические тали на поворотных кранах-балках обычно управляются либо с кнопочного подвесного пульта, либо с беспроводного пульта. Подвесной пульт подключается непосредственно к тали, что недорого, но кабель свисает под талью, что требует учёта как намотки кабеля при перемещении тали вдоль балки, так и волочения кабеля при повороте крана-балки. На практике для аккуратного управления кабелем используются пружинные кабельные барабаны или балансиры. Беспроводной пульт полностью устраняет ограничения, связанные с кабелем, обеспечивая большее удобство при операциях с несколькими степенями свободы (поворот и передвижение тали) и может интегрировать аварийную остановку и предотвращение столкновений.

Для рабочих мест с высокой интенсивностью использования и требованиями к эффективности можно рассмотреть электрический привод поворота крана-балки, интегрируя управление двигателем поворота в систему управления тали для достижения скоординированной операции «поворот-передвижение-подъём». Если существует риск столкновения на конце стрелы, на крайних положениях поворота можно установить концевые выключатели, включив их последовательно в цепь привода поворота. Аналогично, на концах стрелы должны быть предусмотрены жёсткие упоры и ограничители замедления, чтобы предотвратить сход тали с рельса. Ни одно устройство ограничения хода не должно полагаться исключительно на внутренние верхний/нижний пределы тали, пренебрегая защитой самой конструкции крана.

Ещё один легко упускаемый из виду момент при электрической интеграции — это координация между защитой от обрыва фазы и защитой от перегрузки. Сам электрический таль имеет защиту двигателя, но если поворотный кран-балка имеет электропривод поворота, он также должен иметь независимую защиту от перегрузки и концевые выключатели. Питание цепей управления обеих частей обычно поступает от одного вышестоящего выключателя. Необходимо обеспечить, чтобы при срабатывании защиты на одной части из-за неисправности, другая часть могла безопасно остановиться — избегая сценария, когда таль удерживает подвешенный груз, а управление поворотом крана-балки выходит из-под контроля.

Ⅳ. Типичные проблемы при монтаже и наладке и способы их решения

При монтаже качество стыков двутаврового рельса напрямую влияет на плавность хода тали. Необходимо тщательно обработать и отшлифовать неровности стыков, зазоры или брызги сварки на нижней полке. По возможности следует провести обкатку пути с помощью небольшой электрической тележки. При наладке обязательно проводятся испытания без груза, а затем — под полной нагрузкой, чтобы проверить лёгкость поворота всей стрелы и сопротивление передвижению тали. Особое внимание следует уделить тому, соответствует ли прогиб конца стрелы под полной нагрузкой расчётным значениям, а также не проявляет ли тележка тали тенденцию к ускорению в сторону конца стрелы или к центру. Если наблюдается самопроизвольное смещение, его можно скорректировать регулировкой тормоза механизма передвижения или добавлением устройств против самопроизвольного смещения.

Испытания динамической и статической нагрузкой являются ключом к выявлению проблем. Некоторые интеграторы проводят испытания нагрузкой только на тали, игнорируя общую конструкцию поворотного крана-балки. Правильный подход — выполнить подъём 1,25-кратной номинальной нагрузки (динамическое испытание) при полном перемещении и повороте, а затем провести статическое испытание с нагрузкой 1,5-кратной номинальной, выдерживая нагрузку, чтобы проверить на наличие пластической деформации, трещин в сварных швах или ненормального шума опорно-поворотного устройства. Только после этого можно подтвердить безопасность всей системы.

Ⅴ. Технические акценты в типичных применениях

В зонах смены штампов поворотный кран-балка в паре с низкоскоростной, стабильной цепной электрической талью обеспечивает точный подъём штампов с ноля до ноля (нулевой скорости) вблизи литьевых или прессовых машин; частотно-регулируемый подъём предотвращает повреждение направляющих штифтов. На сборочных линиях несколько напольных поворотных кранов-балок, расположенных в ряд, каждый обслуживает своё рабочее место, а электрические тали управляются беспроводными пультами, что позволяет операторам ходить и управлять крюком, обеспечивая подъём без слепых зон. В насосных или вентиляторных отделениях при техническом обслуживании настенный поворотный кран-балка с электрической талью позволяет перемещать тяжёлые предметы вдоль стены и поворачивать их над оборудованием, избегая занимаемой стационарными монорельсами площади пола. Передвижные поворотные краны-балки в основном используются в ремонтных точках, где требуется эпизодическая помощь при подъёме, как правило, с лёгкой цепной талью, которую один человек может закатить на позицию и управлять ею.

В любом сценарии применения рекомендуется рассматривать конструкцию крана-балки, рельс для тали, сам таль, систему электропитания и систему управления как единый комплекс для выбора и испытаний, а не собирать из разрозненных компонентов. Когда поставщик обладает полной инженерной компетенцией и проверкой типовых испытаний, последующие безопасность и эффективность системы более гарантированы. Для руководителей цехов глубокое понимание этих принципов согласования поможет снизить количество ошибок при эксплуатации и позволит поворотному крану-балке раскрыть свою ценность в обеспечении гибкости, безопасности и эффективности непосредственно у производственной линии.
