Совместное применение в системах мостовых кранов

I. Согласование талей и кранов с точки зрения практических условий работы

В области перемещения материалов мостовые краны служат основным оборудованием, и их производительность во многом зависит от выбора механизма подъёма. Электрическая таль, являясь подъёмным узлом крана, напрямую определяет удобство эксплуатации и эффективность производства. Многие пользователи при выборе оборудования обращают внимание только на конструктивные параметры самого крана, пренебрегая согласованием тали с краном, что приводит к различным проблемам в реальном использовании.

Канатные электрические тали и цепные электрические тали — это два наиболее распространённых типа, используемых в системах мостовых кранов. Хотя оба называются электрическими талями, они существенно различаются по конструктивным характеристикам, областям применения и взаимодействию с краном. Понимание этих различий необходимо для принятия взвешенных решений при выборе.

II. Характеристики и области применения канатных электрических талей

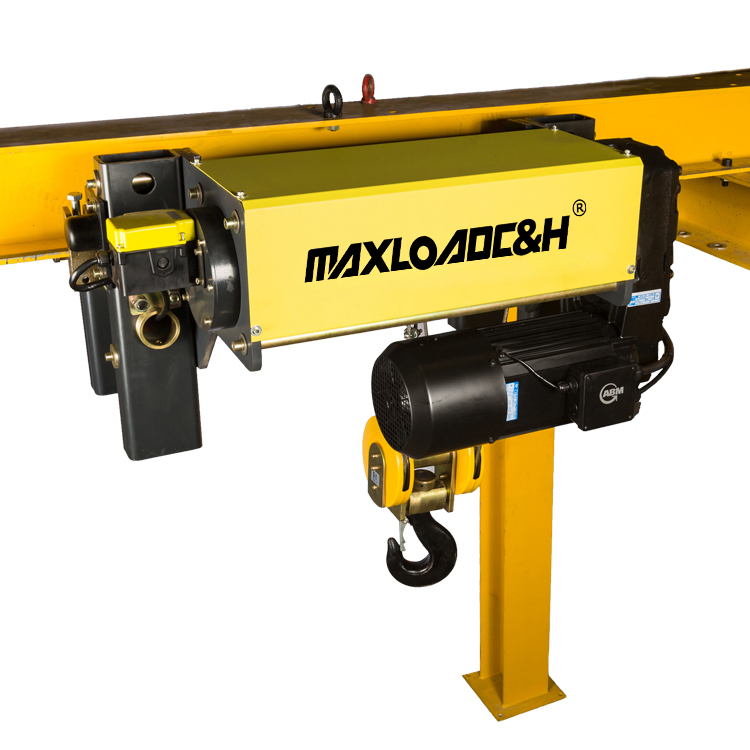

Канатные электрические тали используют стальной канат в качестве несущего элемента, а барабан наматывает и сматывает канат для подъёма и опускания груза. Эти тали обеспечивают большую высоту подъёма, обычно достигающую более 30 метров и даже выше, что является их наиболее значительным преимуществом перед цепными талями. В ситуациях с высокими цехами или когда необходимо преодолевать препятствия, канатные тали практически незаменимы.

Конструктивно двигатель и редуктор канатной тали расположены соосно, что придаёт тали узкий профиль, хорошо подходящий для монтажа сверху или сбоку от главной балки крана. Механизм передвижения обычно имеет индивидуальный привод и перемещается на колёсах по двутавровому рельсу. Канатные тали охватывают широкий диапазон грузоподъёмности.

Наиболее заметным преимуществом канатных талей является плавность хода. Стальной канат обладает гибкостью, что приводит к низким нагрузкам при пуске и остановке, значительно снижая ударные воздействия на крюк и груз по сравнению с цепными талями. Это особенно важно на сборочных постах или при перемещении пресс-форм, где требуется точное позиционирование.

Однако канатные тали имеют и явные недостатки. Стальной канат требует регулярной смазки и обслуживания. В запылённых, высокотемпературных или коррозионных средах срок службы каната значительно сокращается. Кроме того, скорость подъёма канатных талей относительно фиксирована, и хотя регулировку скорости можно достичь путём последующей установки частотного преобразователя, это увеличивает стоимость и сложность системы.

III. Характеристики и области применения цепных электрических талей

Цепные электрические тали используют грузовую цепь в качестве несущего элемента, а звёздочка приводит в движение цепь для подъёма и опускания. Цепь жёстче стального каната, обеспечивает меньшее боковое раскачивание и даёт преимущества при установке в условиях низкого подкранового пространства. Цепные тали имеют компактную общую конструкцию, что делает их особенно подходящими для ограниченных пространств.

Наиболее выдающимися особенностями цепных талей являются долговечность и низкие эксплуатационные расходы. Поверхность цепи закалена, что обеспечивает гораздо лучшую износостойкость по сравнению со стальным канатом, и в большинстве условий не требует частой смазки. Для запылённых или коррозионных сред, таких как цементные заводы, литейные цеха или химические предприятия, цепные тали часто являются более безопасным выбором.

С точки зрения цены, цепная таль той же грузоподъёмности обычно на 20–30% дешевле канатной. Однако при большой высоте подъёма увеличивающийся вес цепи приводит к более высокому энергопотреблению, что снижает ценовое преимущество. Высота подъёма цепных талей обычно не превышает 30 метров; сверх этого собственный вес цепи становится слишком большим, что серьёзно влияет на эффективность и безопасность.

Цепные тали обычно имеют низкие скорости подъёма, а зацепление между цепью и звёздочкой создаёт заметную периодическую вибрацию. Эта вибрация передаётся через крюк на груз, что делает цепные тали менее подходящими для точной сборки или перемещения хрупких предметов.

IV. Принципы выбора и согласования для мостовых кранов

При установке тали на мостовой кран необходимо уделить особое внимание нескольким ключевым моментам согласования.

Распределение грузоподъёмности является первоочередным соображением. Собственная несущая способность крана включает главную балку, концевые балки и рельсовую систему. Номинальная грузоподъёмность тали должна соответствовать номинальной нагрузке крана. Недопустимо, чтобы таль перегружалась, в то время как мост имеет избыточную грузоподъёмность. Правильный подход — проектировать с учётом грузоподъёмности тали, обеспечивая при этом запас в 10–15% по несущей способности различных компонентов крана.

Колея и монтажные размеры напрямую влияют на возможность модернизации. Различные бренды и серии талей имеют сильно различающуюся колею механизмов передвижения. Если при замене тали колея не совпадает, может потребоваться доработка рельса или нижней полки балки — что является серьёзным мероприятием. Для новых проектов эту гибкость можно использовать для оптимизации колеи тали в соответствии с пролётом здания, улучшая общую компоновку.

Координация между высотой подъёма и строительными габаритами должна быть точно рассчитана. Это самое распространённое проблемное место. Сумма высоты самой тали и самого низкого положения крюка должна быть меньше эффективного пространства между отметкой кранового рельса и полом. Многие пользователи обнаруживают после покупки, что крюк не может достичь пола или что корпус тали ударяется о конструкции крыши при подъёме до упора — всё это из-за недостаточного предварительного расчёта.

Метод управления также требует единого планирования. Передвижение моста крана, передвижение тележки и подъём/передвижение тали (три движения) обычно требуют скоординированной работы. При использовании радиопульта управления необходимо убедиться, что пульт может управлять всеми тремя движениями крана, удовлетворяя при этом требованиям предохранительной блокировки. Некоторые пользователи в попытке сэкономить покупают кран и таль отдельно, что приводит к двум несовместимым радиосистемам, которые чрезвычайно неудобны в эксплуатации — ложная экономия.

V. Типичные примеры согласования канатных талей с кранами

В одном типичном применении — мостовой кран с пролётом 25 метров, грузоподъёмностью 10 тонн и высотой подъёма 12 метров — используется канатная электрическая таль в качестве подъёмного механизма. Такая конфигурация очень распространена в механических цехах. Кран обеспечивает перемещение материалов по всему цеху, в то время как канатная таль, благодаря своему преимуществу в большой высоте подъёма, легко перемещает грузы от пола до высоких стеллажей или уровней обслуживания станков. Плавные подъёмные характеристики канатной тали позволяют операторам точно позиционировать грузы, снижая риск столкновений и повреждений.

Другое распространённое согласование — совместная работа двух талей. При перемещении сверхдлинных или нестандартных грузов одной точки подвеса недостаточно для обеспечения равновесия. Используются две тали, установленные на одной раме тележки, с электрической блокировкой для синхронного подъёма. Здесь гибкость стального каната становится преимуществом, поскольку два каната могут поглотить часть разгрузки, вызванной перекосом, требуя меньшей точности синхронизации по сравнению с цепями.

VI. Типичные примеры согласования цепных талей с кранами

В более сложных условиях, например, на участке очистки литейного цеха — где много пыли и высокие температуры — цепная электрическая таль часто оказывается более подходящей. Мостовой кран с пролётом 18 метров и грузоподъёмностью 5 тонн, использующий цепную таль для загрузки печи термообработки. Цепь не требует частой смазки, что позволяет избежать образования грязевых отложений из пыли, и при высоких температурах рабочие характеристики цепи ухудшаются медленнее, чем у стального каната. Хотя скорость подъёма низкая, точное позиционирование важнее скорости при загрузке, а низкоскоростная стабильность цепной тали становится преимуществом.

Другой типичный сценарий — линии покраски распылением. Краски и растворители сильно растворяют или разрушают смазку на стальных канатах. Если используется канатная таль, срок службы её каната обычно составляет всего от трёх до шести месяцев. Переход на цепную таль, цепь которой не требует поверхностной смазки, увеличивает срок службы до более чем двух лет. В сочетании с автоматическим управлением краном можно создать полностью беспилотную конвейерную систему.

VII. Распространённые ошибки при выборе и способы их избежать

Ошибка 1: «Чем больше грузоподъёмность, тем лучше».

Некоторые считают, что допустимо, если грузоподъёмность тали превышает номинальную нагрузку крана, лишь бы не поднимать такие тяжёлые грузы. Это опасно. Завышение грузоподъёмности тали добавляет собственный вес, что может перегрузить рельс тележки и ускорить износ привода моста из-за увеличенных нагрузок на колёса. Правильная практика — грузоподъёмность тали равна или немного меньше номинальной нагрузки крана; обратное завышение не допускается.

Ошибка 2: Игнорирование классификации режима работы.

Как тали, так и краны имеют классы режима работы, определяемые частотой использования и условиями нагружения. 5-тонный кран, используемый в ремонтной мастерской по два часа в день, и производственная линия, работающая шестнадцать часов в сутки, требуют совершенно разных конфигураций талей и механизмов. Несоответствие классов режима работы приводит либо к неоправданным затратам, либо к преждевременному выходу оборудования из строя.

Ошибка 3: Произвольная замена тали без расчёта.

После многих лет использования таль выходит из строя, и некоторые пользователи просто покупают таль той же грузоподъёмности другого бренда и устанавливают её. Однако монтажные размеры и распределение веса различаются у разных производителей. После замены могут возникнуть такие проблемы, как изменение распределения нагрузок на колёса, перекос движения тележки и ненормальный износ рельса. Перед заменой тали лучше всего проконсультироваться с оригинальным производителем или специалистом для проверки.

VIII. Комплексные рекомендации

Окончательный выбор между канатной и цепной талью должен основываться на сбалансированном учёте множества факторов: высоты подъёма, условий окружающей среды, частоты использования и требований к точности позиционирования. При отсутствии особых коррозионных сред или ограничений по высоте канатные тали благодаря своей плавности хода и преимуществу в высоте имеют более широкую применимость. Однако в запылённых, коррозионных, высокотемпературных установках или при ограниченном пространстве цепные тали часто являются более надёжным выбором.

Самый важный момент — рассматривать кран и таль как интегрированную систему с этапа планирования, а не покупать и устанавливать их по отдельности. Комплексное проектирование, унифицированное управление и централизованное обслуживание — вот что позволяет всей системе оборудования достичь оптимальной производительности. Как самостоятельная статья — не техническое руководство — предназначенная для пользователей с реальными потребностями в закупках и эксплуатации, объяснение принципов согласования является более ценным, чем простое перечисление параметров.
