Подвесные мостовые краны: ключевые моменты выбора, монтажа и интеграции

В промышленных цехах, на складах, в логистических центрах и на производственных площадках комбинация мостового крана и электрической тали является наиболее распространённым решением для перемещения материалов. Среди них канатная электрическая таль благодаря высокой высоте подъёма, широкому диапазону скоростей и компактной конструкции стала предпочтительным механизмом подъёма для мостовых кранов. Однако просто подвесить таль на кран недостаточно — правильное согласование этих двух компонентов напрямую определяет общую эффективность, безопасность, срок службы и технологическую адаптируемость системы. На основе практического опыта проектирования ниже изложены ключевые моменты, касающиеся формы интеграции, согласования параметров, интеграции электрооборудования и систем управления, а также монтажа и пусконаладки.

Формы интеграции и несущие конструкции

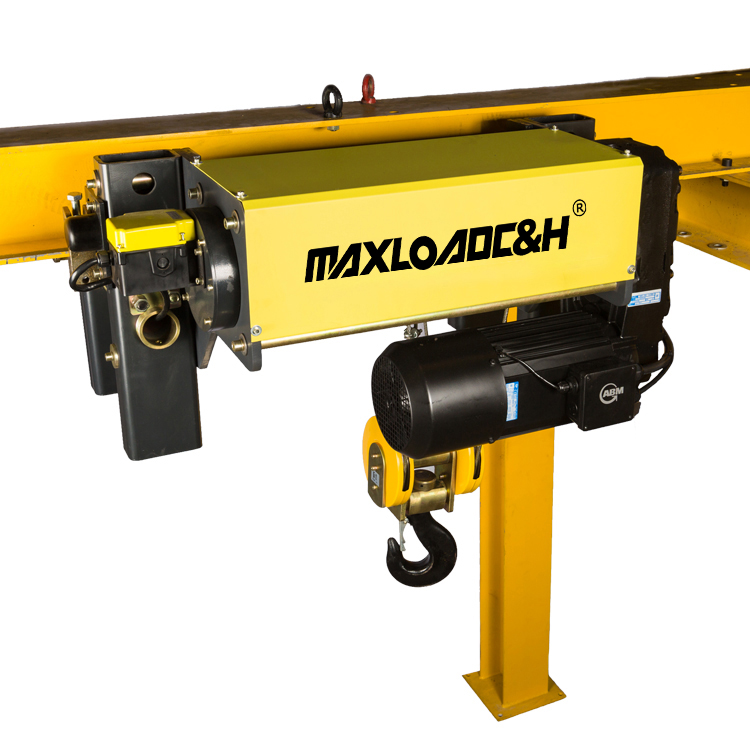

Мостовые краны классифицируются по типу главных балок на однобалочные и двухбалочные. В однобалочных кранах в качестве пути перемещения тали чаще всего используется нижняя полка двутавра. Таль подвешивается на тележке, колёса которой непосредственно охватывают двутавр. Такая конструкция чувствительна к высоте подкранового габарита. Особенно в проектах модернизации недостаточная высота подкранового рельса часто приводит к недостаточной высоте подъёма. В таких случаях можно выбрать канатную таль с низкой строительной высотой, где механизм подъёма и тележка скомпонованы компактно, что позволяет выиграть несколько сотен миллиметров высоты подъёма при тех же рельсах.

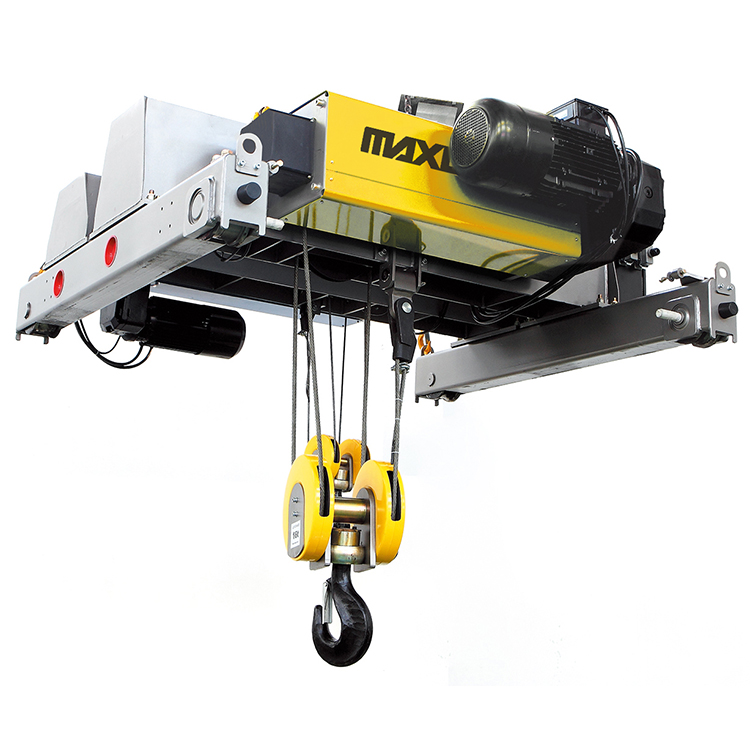

На двухбалочных кранах механизм подъёма устанавливается на грузовой тележке, которая перемещается по двум главным балкам. Канатная таль может быть закреплена стационарно или также быть выполнена в виде самоходной тележки. Для длинномерных заготовок или сбалансированной подъёмки часто применяется подъём двумя талями в тандеме. В этом случае обе тали требуют электрической синхронизации или жёсткой механической связи, номинальная грузоподъёмность (суммарная) должна превышать вес груза, и ни одна из талей не должна перегружаться. Независимо от конструкции, на этапе проектирования присоединительные размеры и расположение отверстий в местах соединения тали с главными балками должны соответствовать раме грузовой тележки крана — подгонка отверстий на месте монтажа или добавление прокладок нарушают условия нагружения.

Ключевые вопросы согласования параметров

Наиболее упускаемым из виду фактором является преемственность группы режима работы (классификации). Мостовой кран в целом получает группу режимов работы в зависимости от частоты использования и спектра нагрузок. Группа режимов механизма тали как основного механизма должна соответствовать группе режимов крана. Если выбрана канатная таль с более низкой группой режимов, на практике это приведёт к ускоренному износу и обрыву проволок каната, чрезмерному износу тормоза, подгоранию контактов пускателей. Правильный подход — не смотреть только на номинальную грузоподъёмность, а оценивать общее количество рабочих циклов на основе ежедневного времени работы и реального спектра нагрузок, затем выбирать таль с соответствующей группой режимов механизма.

Скорость подъёма и грузоподъёмность должны быть согласованы с параметрами крана. Для кранов с большим пролётом скорость передвижения крана относительно высока. Если скорость подъёма слишком мала, замедляется ритм позиционирования, увеличивается общее время цикла. И наоборот, на постах точной сборки высокоскоростная таль может снизить точность микропозиционирования из-за избыточной инерции — в таких случаях предпочтительна двухскоростная или таль с частотным регулированием. При замене существующей тали в цехе необходимо измерить фактическую ширину колеи рельсов, нагрузку на колесо и радиус криволинейных участков рельса, чтобы обеспечить совместимость ходовых колёс тележки с существующим рельсом. Также следует проверить изгибные напряжения нижней полки двутавра от сосредоточенной нагрузки колеса при полной нагрузке, чтобы избежать локальной пластической деформации и заклинивания колёс.

По сравнению с цепными талями, канатные тали более подходят для условий, где высота подъёма превышает 12 метров, а скорость — 8 м/мин. Они также обеспечивают больший запас безопасности — обрыву каната предшествуют обнаруживаемые обрывы проволок, тогда как обрыв цепи часто происходит внезапно. Однако в чистых помещениях следует рассматривать канаты с необслуживаемой конструкцией или закрытые пылезащитные исполнения с соответствующими кожухами.

Интеграция электрооборудования и системы управления

В современных кранах широко используются частотные преобразователи (ЧП). Двигатели подъёма и передвижения тали также могут управляться через ЧП для обеспечения плавного пуска/останова и уменьшения раскачивания груза. Если кран использует векторные ЧП с мягким разгоном/торможением, а передвижение тали остаётся двухскоростным или односкоростным, крюк будет значительно раскачиваться при ускорении крана, что ухудшает точность позиционирования и увеличивает риск столкновений. Рекомендуется также применять ЧП для передвижения тали и согласовывать кривые разгона/торможения для передвижения крана, передвижения тали и подъёма через единый контроллер. В опасных средах, таких как металлургия и литейные цеха, канатная таль должна быть оснащена двумя тормозами и устройством защиты от превышения скорости, которые должны быть подключены к системе аварийной остановки и мониторинга безопасности крана.

Интеграция электропитания также имеет решающее значение. Для кранов, питаемых через троллейные линии, таль обычно получает питание через малогабаритный троллей или гибкий кабель в подвеске. При частом передвижении тали радиус изгиба и прочность на растяжение гибкого кабеля должны соответствовать циклу движения — в противном случае обрыв жил приведёт к повторяющимся неисправностям. При использовании как дистанционного радиоуправления, так и кнопочного поста логика управления должна обеспечивать наивысший приоритет команды «Стоп». Аварийная остановка главной цепи питания крана должна отключать главную цепь тали. Верхние и нижние концевые выключатели должны быть дублированы для предотвращения переподъёма при отказе одного из них.

Монтаж, пусконаладка и контрольные точки

После подвески тали на кран сначала проверяют боковой зазор между ребордами ходовых колёс тележки и рельсом, чтобы обеспечить синхронное движение с обеих сторон. Горизонтальный и вертикальный перекос колёс регулируют в пределах допусков рельса с помощью эксцентриковых осей или прокладок. Канат должен быть навит в соответствии с направлением канавок барабана. При многослойной навивке необходимо обеспечить ровную укладку каната и соответствующее предварительное натяжение, чтобы избежать деформации сплющивания из-за ослабления. Моменты затяжки клиновых коушей или зажимных болтов должны строго соответствовать спецификациям.

При проведении нагрузочных испытаний последовательно прикладывают нагрузки 1,0; 1,25 (динамическая) и 1,5 (статическая) от номинальной, измеряют прогиб главной балки и тормозной путь. Как правило, статический тормозной путь канатной тали не должен превышать 1% от скорости подъёма. При превышении необходимо отрегулировать пружину тормоза или заменить тормозную фрикционную накладку. Также проверяют работу верхнего и нижнего концевых выключателей, а для подъёма двумя талями в тандеме — разницу высот между двумя крюками; при необходимости точную синхронизацию настраивают параметрами ЧП.

Типовые применения и техническое обслуживание

В механических цехах, где требуется высокая точность микропозиционирования при транспортировке пресс-форм и заготовок, часто выбирают двухскоростные канатные тали или тали с ЧП. В агрессивных средах, таких как мусоросжигательные заводы и химические предприятия, канат и электрооборудование требуют усиленной антикоррозионной защиты, следует использовать оцинкованный или высококачественный нержавеющий канат. На открытых площадках система ветрового закрепления тали должна быть согласована с рельсовыми зажимами крана — они не должны действовать независимо. При ежедневном техническом обслуживании обрыв и износ каната, зазор тормоза, баланс токов двигателя передвижения должны быть включены в общий периодический осмотр крана, а не рассматриваться как отдельная принадлежность тали.

Общий вывод

Канатная электрическая таль и мостовой кран находятся не в простом отношении «главный-подчинённый», а представляют собой согласованно работающую систему движения и восприятия нагрузок. Если на раннем этапе согласования полностью оценить соответствие групп режимов работы, стандартизацию электрических интерфейсов и совместимость механических размеров, то вероятность частых отказов и вынужденных доработок в дальнейшем значительно снизится. Просто взять стандартную таль и подвесить её на кран — как только такая система попадает в реальную эксплуатацию с высокой загрузкой и переменными условиями — быстро обнаруживает свои недостатки. Только проектируя на основе технологических требований и рассматривая механизм подъёма и движение моста как единую интегрированную систему, можно гарантировать долгосрочную стабильную и безопасную работу крановой системы.
