Сочетание электрической тали и консольного крана

Конструкция консольного крана определяет способ «перемещения» тали

Консольные краны в основном бывают трёх типов: колонные (с неподвижной колонной), настенные (передвижные) и переносные (мобильные). Каждый тип по-разному влияет на перемещение тали и её питание.

Колонные консольные краны – наиболее распространённые. Вертикальная колонна закреплена на фундаменте, а стрела может поворачиваться вручную или с помощью электропривода, обычно в диапазоне от 180° до 360°. Стрела чаще всего выполнена из двутавровой балки, а тележка тали перемещается по нижнему поясу двутавра, двигаясь радиально вдоль стрелы. В такой конфигурации таль работает в полярной системе координат: она вращается вместе со стрелой и одновременно движется радиально. Для электропитания: если допускается непрерывное вращение на 360°, необходимо установить токосъёмное кольцо на вершине колонны, чтобы предотвратить скручивание кабеля. Если вращение ограничено 180°, можно использовать кабельную цепь (цепь-канал) или пружинный кабельный барабан, но при этом необходимо предусмотреть концевые упоры.

Настенные передвижные консольные краны опираются на стену; верхняя направляющая закреплена, а нижняя может быть на полу или на нижней части стены. Вся стрела может перемещаться вдоль стены, в то время как таль движется поперечно по стреле. Такая конфигурация охватывает прямоугольную зону и идеально подходит для сборочных линий с несколькими рабочими позициями. Питание обычно подаётся через троллейные шины или кабельную систему с буксирным тросом, которая передаёт питание вдоль направления движения крана, а затем к тали. Обратите внимание: путь перемещения тали длинный, поэтому необходимо обеспечить достаточный запас кабеля, чтобы избежать его зацепления.

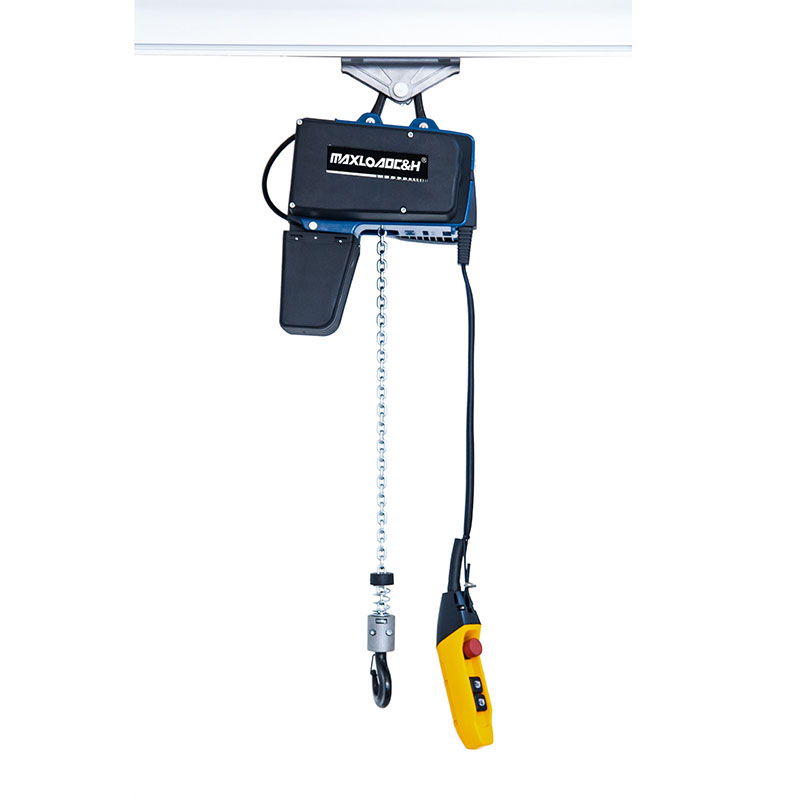

Переносные консольные краны имеют основание, часто с противовесами и колёсами, и могут перемещаться к разным рабочим местам. Они гибки, но имеют ограниченную грузоподъёмность, обычно до 500 кг. Они оснащаются, как правило, электрическими цепными талями и часто управляются с подвесного кнопочного пульта. Поскольку нет фиксированной точки питания, их обычно оснащают промышленными вилками для простоты подключения/отключения. Управление кабелем должно быть удобным, чтобы кабель не волочился по полу, создавая опасность споткнуться или быть раздавленным.

Выбор тали: не только грузоподъёмность

Многие пользователи обращают внимание только на грузоподъёмность, а затем ставят на кран любую таль, что приводит к проблемам. Для применения на консольных кранах при выборе тали следует учитывать четыре ключевых параметра: подъёмная высота (клиренс крюка), тип перемещения, регулировка скорости и степень защиты (IP).

Подъёмная высота критична. Пространство, где устанавливается консольный кран, часто имеет ограниченный вертикальный зазор. Расстояние от крюка тали до нижней части двутавровой балки определяет фактическую высоту подъёма, которую вы можете получить. Для той же грузоподъёмности 1 тонна европейская низкопрофильная электрическая цепная таль может обеспечить подъёмную высоту чуть более 200 мм, в то время как традиционная канатная таль может потребовать более 500 мм. Если в вашем здании низкие потолки, выбор неправильной тали может не позволить вам поднимать заготовки должным образом, или крюк не достигнет желаемой высоты в верхнем положении. Вы должны рассчитать необходимую подъёмную высоту тали, исходя из зазора под стрелой, требуемой высоты подъёма и высоты строповки.

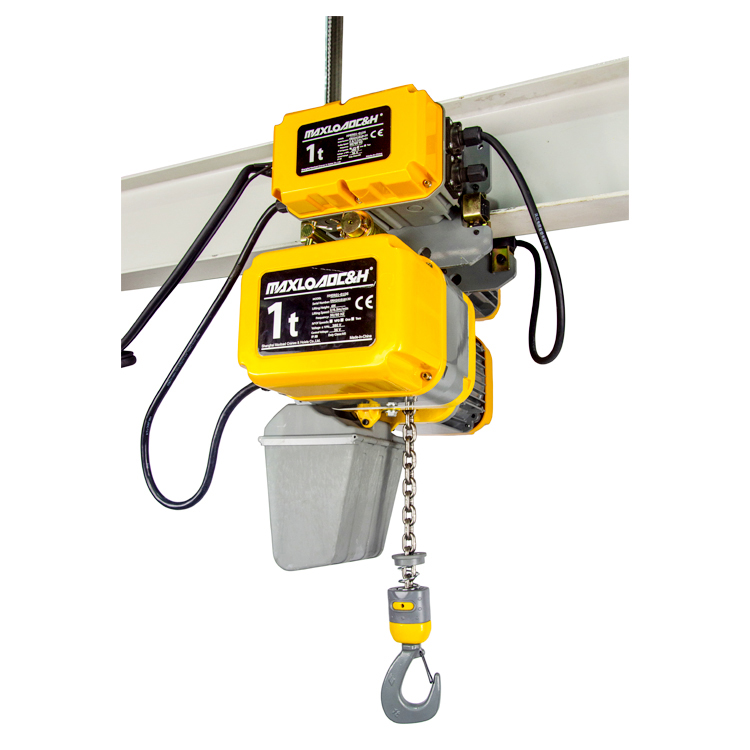

Способ перемещения: На консольных кранах таль может перемещаться двумя способами: с ручной тележкой (с цепным приводом) или с моторизованной тележкой. Ручные тележки используются для нечастых лёгких работ, когда оператор тянет цепь для перемещения тележки по двутавровой балке. Моторизованные тележки используют электродвигатель. Обратите внимание, что стрела прогибается под нагрузкой, поэтому двутавровая балка не идеально горизонтальна. С моторизованной тележкой, имеющей тормоз, тяжёлые грузы могут скатываться по уклону. Рекомендуется выбирать двигатель перемещения тали с электромагнитным или конусным тормозом, который останавливается сразу при отключении питания. Если требуется точное позиционирование, следует использовать двухскоростной или с частотным регулированием (VFD) привод перемещения, с соотношением скоростей быстрая/медленная обычно 4:1 или 6:1 для низкоскоростного позиционирования.

Регулировка скорости существенно влияет на раскачивание груза. Когда вращение консольного крана внезапно останавливается или таль движется поперечно, инерция заставляет груз раскачиваться. Решения включают использование частотного регулятора для перемещения тали, добавление мотор-редуктора с VFD для вращения стрелы и реализацию плавного пуска/остановки в системе управления. Для хрупких предметов или точной сборки можно добавить систему антираскачивания, либо оператор может полагаться на режим толчкового управления и своё мастерство. Обратите внимание: если требуется антираскачивание, это следует указать при покупке; модернизация задним числом дорога и менее эффективна.

Степень защиты часто упускается из виду. Если консольный кран установлен в шлифовальном, пескоструйном цехе, на открытом воздухе или во влажной среде, таль должна иметь соответствующую защиту. Для обычных чистых помещений достаточно IP55. Для пыльных или паровых условий следует использовать IP65. Для агрессивных сред, например травильных цехов, требуется антикоррозионная защита, а канаты или цепи должны быть из нержавеющей стали или с покрытием. Не используйте обычные цепные тали в литейном цехе; пыль быстро износит их.

Дьявол в деталях: что делает установку хорошей

Плавное перемещение тали по двутавровой балке во многом зависит от ровности балки и обработки стыков. При изготовлении, если сварные швы двутавра не зашлифованы или нижний пояс имеет волнистую деформацию, колёса тали будут заедать, подпрыгивать или даже блокироваться. При установке используйте уровень и правило для проверки ровности нижнего пояса. Перепады высот в стыках должны быть в пределах 0,5 мм. Оба конца балки должны иметь прочные механические упоры для предотвращения схода тали со стрелы.

Питание поворота стрелы – частое проблемное место. Если используются токосъёмные кольца, они должны быть качественными, а пыль от угольных щёток следует регулярно удалять. Если используется система кабельной цепи, выбирайте кабель с высокой устойчивостью к изгибу (например, кабель непрерывного изгиба) и обеспечьте достаточный радиус изгиба. Никогда не используйте обычный кабель, который перекручивается в воздухе; жилы быстро переломятся. На некоторых объектах используется спиральный кабель, но его концы должны быть надёжно закреплены и обеспечена разгрузка от натяжения; иначе обрыв в месте соединения неизбежен.

Группа режима работы (классификация) должна соответствовать. Многие смотрят только на номинальную грузоподъёмность и игнорируют классификацию. Для одной и той же тали на 1 тонну класс M3 (1Am) подходит для нечастого использования на полную нагрузку, когда большую часть времени грузы лёгкие. Для частых погрузок/разгрузок, сотен подъёмов в день, требуется класс M4 или M5, с усиленными двигателями, тормозами, передачами и т.д. Сам консольный кран также имеет классификацию. Классы тали и крана должны соответствовать, или таль должна быть на один класс выше. В противном случае таль может часто выходить из строя (перегорание двигателей) ещё до появления износа крана.

Конфигурация системы управления теперь часто включает беспроводной пульт дистанционного управления с проводным резервом. Беспроводной пульт позволяет оператору находиться на безопасном расстоянии и иметь лучший обзор, уменьшая количество ошибок. Однако, если несколько консольных кранов работают вблизи, возможны помехи между передатчиками; следует использовать разные частоты или шифрованное сопряжение. Кроме того, кнопка аварийной остановки должна быть расположена на видном месте и функционально независима, отключая питание всех движений тали и крана при нажатии.

Примеры, иллюстрирующие логику подбора

Пример 1: В цехе точного машиностроения требовалось загружать/разгружать два обрабатывающих центра. Детали весили около 350 кг, вертикальный зазор был ограничен из-за помех шпинделя. Выбрали колонный консольный кран со стрелой 4 м, поворотом на 180°, установленный между двумя станками. Выбрали низкопрофильную электрическую цепную таль с подъёмной высотой всего 220 мм, двухскоростную (8/2 м/мин) с беспроводным пультом. Чтобы предотвратить удар крана при повороте о станки, установили резиновые буфера и концевые выключатели по краям диапазона поворота, а частоту вращения двигателя поворота снизили с помощью частотного преобразователя. После установки самая нижняя точка крюка всё ещё имела зазор 150 мм до пола, высота подъёма была достаточной, а медленное позиционирование позволяло одному оператору легко менять заготовки. Этот пример показывает, как рассчитать модель тали, исходя из подъёмной высоты, и согласовать скорости перемещения и концевые устройства.

Пример 2: На сборочной линии было четыре рабочих позиции, которым требовалось одно общее подъёмное устройство с пролётом около 8 метров. Использовали настенный передвижной консольный кран. Мост перемещался вдоль стены, а таль двигалась поперечно, чтобы достигать разных позиций. И перемещение моста, и перемещение тали управлялись частотными регуляторами. Таль была электрической цепной на 500 кг с «плавающим режимом» (ограничение крутящего момента, позволяющее легко перемещать груз вручную), что позволяло операторам направлять заготовку для точного позиционирования. Ключевыми моментами согласования здесь были горизонтальность направляющей моста, жёсткость стрелы и настройка системы плавающего управления тали. Установка показала хорошие результаты через шесть месяцев.

Монтаж и ежедневные проверки не опциональны

Требования к фундаменту для колонного консольного крана сопоставимы с требованиями к небольшому зданию. Обычно требуется бетонный фундамент с анкерными болтами, а горизонтальная плоскость должна быть в пределах 1/1000. Если фундамент даст осадку, колонна наклонится, что вызовет трудности при вращении, увеличение прогиба стрелы и наклон, при котором таль будет подниматься или скатываться по уклону. После монтажа необходимо провести испытания нагрузкой: динамическое испытание 1,25-кратной номинальной нагрузкой с циклированием всех движений; статическое испытание 1,5-кратной номинальной нагрузкой, при котором прогиб конца стрелы должен быть менее 1/200 длины стрелы и отсутствовать остаточная деформация. После испытаний проверьте все крепления и сварные швы.

Регулярное техническое обслуживание должно включать смазку цепи или каната тали, очистку нижнего пояса двутавра, контроль износа токосъёмных колец и кабельных цепей. Удлинение шага цепи более 3% требует замены; не продолжайте использование. Опорно-поворотное устройство крана следует периодически смазывать; любой необычный шум или увеличенный люфт требуют немедленного расследования.

Заключение

Резюмируя, согласование электрической тали с консольным краном – это не просто покупка и сборка компонентов; это небольшое индивидуализированное решение для перемещения грузов. Только рассматривая фундамент, конструкцию, параметры тали, питание и управление как единое целое, вы сможете получить устройство, удобное для пользователя и с низкой частотой отказов. В следующий раз, когда вы будете анализировать предложение поставщика, используйте эти пункты для вопросов. Проектировщик, который может чётко ответить и предоставить подтверждающие данные, действительно компетентен.
