Важнее тоннажа — «профиль рабочих условий»

Большинство людей при определении требований указывают только одну цифру: грузоподъёмность в тоннах. Но подъём одной и той же тонны для загрузки/разгрузки станка с ЧПУ и для подачи на сборочную линию двигателя предъявляет к оборудованию совершенно разные требования.

Перед выбором оборудования желательно составить подробный «профиль рабочих условий» для рабочего места, охватывающий как минимум следующие аспекты:

Фактическая нагрузка и вес такелажа: Учитывайте не только вес самой детали; все приспособления ниже крюка — траверсы, цепи, специальную оснастку и даже остатки материала, который может налипнуть. Эта часть часто весит более ста килограммов; игнорирование этого приводит к длительной перегрузке.

Частота и ритм: Используется ли рабочее место раз в несколько дней, как ремонтная зона, или требуется выполнять цикл подъёма каждые 90 секунд? В первом случае класса работы 1Bm более чем достаточно; во втором — требуется как минимум M4 или даже M5, иначе двигатель, редуктор и даже металлоконструкция тельфера преждевременно устанут.

Форма материала и проблемы эксцентриситета: Длинные, нестандартные детали или грузы со смещённым центром тяжести не только влияют на выбор точек строповки, но и создают дополнительные боковые усилия на тельфер при перемещении. Это накладывает скрытые требования к жёсткости конструкции поворотного крана и способности грузовой тележки противостоять внецентренной нагрузке.

Требования к точности позиционирования: Требуется просто переместить деталь рядом с рабочим местом или нужна миллиметровая точность позиционирования? На сборочных постах часто необходима микроскоростная функция «подползания» на тельфере, позволяющая оператору точно направлять деталь двумя руками.

Как только эти условия чётко перечислены, вырисовывается контур необходимого оборудования.

Поворотный кран-балка: сначала определите «скелет», затем — зону покрытия

Поворотный кран-балка — это несущий скелет всей системы. Его конструктивная форма должна исходить из доступного пространства и условий фундамента.

Когда пространство ограничено, сначала проверьте, можно ли использовать стены. Если рабочее место находится рядом с прочной колонной или капитальной стеной, настенный поворотный кран позволяет отказаться от напольной колонны и освободить пространство внизу. Особое внимание: не каждую стену можно использовать произвольно — необходимо проверить её сопротивление изгибу и сдвигу, а расчёты для закладных или химических анкеров обязательны. Угол поворота обычно ограничен 180°, что хорошо сочетается с рабочим местом у стены.

Когда пол открыт, а рабочее место независимо, свободностоящий поворотный кран — распространённый выбор. Он обеспечивает круговую зону покрытия, поворот до ~270° и высокую адаптируемость. Однако фундамент должен быть подготовлен заранее. В некоторых старых цехах пол представляет собой лишь тонкий слой железобетона, который не выдерживает опрокидывающего момента крана. В таких случаях необходимо увеличить опорную плиту или добавить противовесное основание — обычные анкерные болты в полу недопустимы.

Если рабочее место нужно перемещать или пол цеха нельзя вскрывать, можно рассмотреть передвижной поворотный кран. Он имеет собственное противовесное основание и может передвигаться на короткие расстояния по ровному твёрдому полу. Однако он не подходит для высокочастотной или скоростной работы, потому что после перемещения его нужно снова фиксировать, а при наличии уклонов или выбоин на полу риск опрокидывания значительно возрастает. Многие компании покупают такой кран и используют как стационарный, но затем обнаруживают, что позиционирование нестабильно, а перемещение требует усилий — это результат нечёткого определения рабочих условий.

Кроме того, если над рабочим местом мешают трубы, кабельные лотки или мостовые краны, можно использовать шарнирно-сочленённый поворотный кран, позволяющий складывать и убирать стрелу для обхода препятствий. Длину стрелы следует выбирать с запасом в 200–300 мм, а не точно равной максимальному радиусу рабочего места, чтобы грузовая тележка не упиралась в конечный упор и не оставалась с нехваткой хода.

Электрический тельфер: больше, чем просто тоннаж — рабочие характеристики

Поворотный кран определяет зону покрытия, а тельфер — эффективность и безопасность вертикального перемещения материалов. Цепные и канатные тельферы не имеют абсолютного превосходства; вопрос лишь в пригодности.

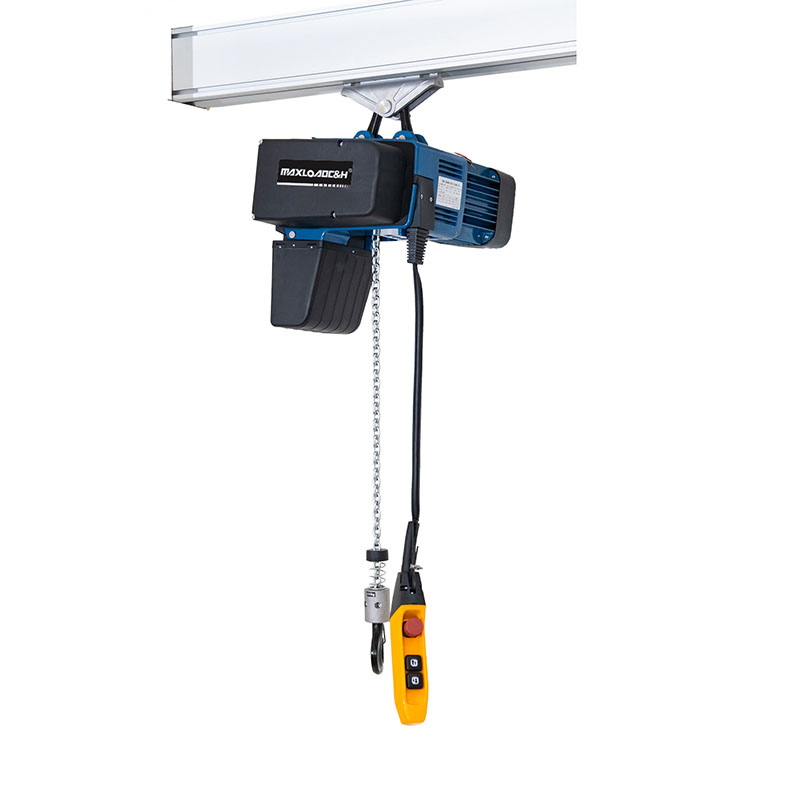

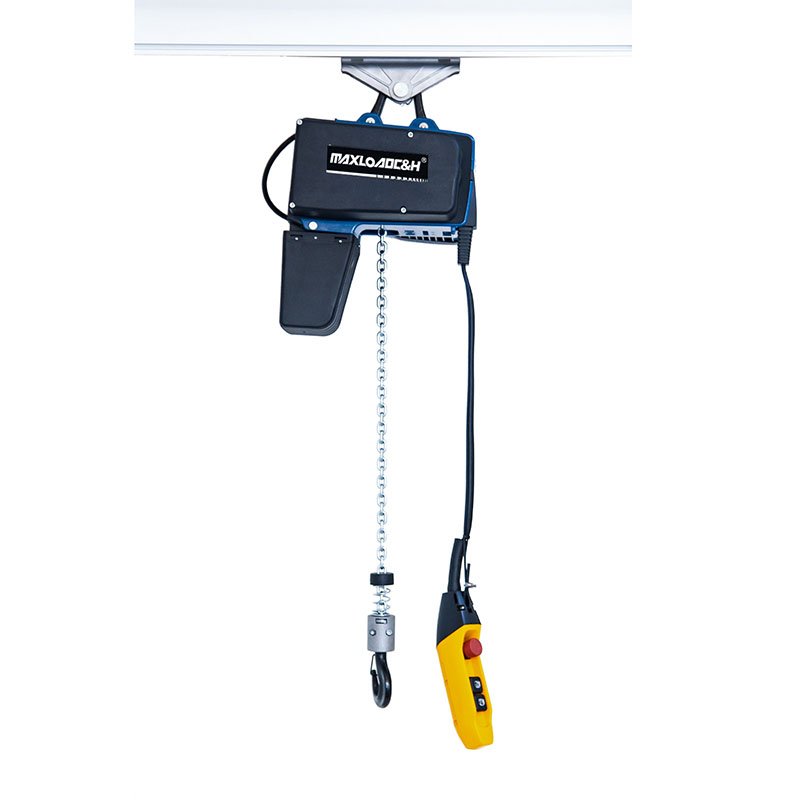

Цепные тельферы имеют компактную конструкцию, малую строительную высоту, а контейнер для цепи может разгружать цепь в любом направлении. Они практически единственное решение на низких антресолях или рабочих местах с недостаточным пространством над головой. Скорость подъёма обычно невысока, но различные скорости подъёма могут быть достигнуты сменой звёздочки цепи. Они подходят для малых и средних тоннажей и работ средней и низкой частоты, требующих точности. Цепь также может выдерживать некоторое боковое натяжение, что даёт гибкость при использовании с поворотным крюком.

Канатные тельферы имеют явные преимущества в применениях, требующих большой высоты подъёма, высоких скоростей и больших тоннажей. Однако их барабан занимает больше места по бокам, требует большей строительной высоты, а сама тележка имеет больший размер. Если расстояние от низа стрелы до пола ограничено, но необходима максимально возможная высота подъёма, необходимо тщательно рассчитать строительную высоту. В некоторых случаях может использоваться низкопрофильный тельфер, где корпус смещён на одну сторону от рельса — но это добавляет новые проверки по крутящему моменту на кран.

Способ перемещения также требует рассмотрения. Для легких постов с длиной стрелы до 4 метров ручная тележка с цепью или толкателем экономична и надёжна. Когда длина стрелы превышает 5 метров, или если оператору нужны обе свободные руки для манипуляций с деталью, следует использовать тележку с электроприводом и беспроводным пультом управления — это экономит усилия и безопаснее. Добавление частотного преобразователя (ПЧ) устраняет раскачивание при пуске/остановке, что имеет большое значение для точной сборки.

Легко упускаемые из виду детали «сочетания»

Многие единицы оборудования по отдельности выглядят хорошо, но проблемы возникают, когда их собирают вместе — и именно здесь действительно проверяется мастерство выбора.

Первое — цепочка строительных высот. Необходимо нарисовать совмещённую схему от пола до низа стрелы: максимальная высота детали + высота такелажа + предельный размер от полностью поднятого крюка тельфера до низа балки — сумма должна быть меньше доступной высоты в свету. Нехватка нескольких сантиметров может сделать монтаж невозможным, вынуждая находить решения на месте, такие как заглубление фундамента или укорачивание цепи, что приводит к стеснённому пространству для подъёма.

Второе — соответствие рельса и колёс тележки. Балка поворотного крана обычно использует либо двутавровую балку, либо коробчатую. Нижний пояс двутавра имеет уклон, требующий соответствующего профиля обода колеса. Плоская рельсовая поверхность коробчатой балки требует другого типа колеса. Их смешение приводит в лучшем случае к закусыванию рельса, в худшем — тележка может сойти с рельса, что приведёт к аварии.

Критически также питание при повороте. Когда поворотный кран вращается, силовой кабель тельфера должен поворачиваться вместе с ним. Для свободностоящего крана с поворотом до 270° обычно используется токосъёмник (токопроводящее кольцо) для подачи основного питания на верхнюю часть колонны. Если диапазон поворота больше, требуется система кабельного барабана, вращающаяся вместе с краном, или устройство беспроводной передачи энергии. Игнорирование этого означает, что кабель будет перекручен и оборван за короткое время.

Затем — влияние прогиба стрелы на работу. Под нагрузкой стрела прогибается вниз, создавая небольшой уклон рельса. На ручной тележке этот уклон может заставить тележку самопроизвольно скатываться в низшую точку — если оператору нужно позиционировать в высшей точке, это становится очень утомительно. Нормы накладывают строгие ограничения на прогиб стрелы, но для постов точной сборки может потребоваться более жёсткое требование, чем общий стандарт.

Специальные среды требуют специального языка

Приведённая выше логика выбора хорошо работает для обычных сборочных цехов, но при столкновении со специальными средами необходимо добавить дополнительные меры защиты.

Пыль и металлическая стружка: На литейных, шлифовальных и сварочных постах мелкие частицы попадают в двигатели, редукторы и электрические шкафы управления. Тельферу нужны двигатели с более высокой степенью защиты, двойные уплотнения электрических корпусов и фильтры на всех вентиляционных отверстиях. Механизм поворота крана также требует пылезащиты.

Взрывобезопасные зоны: В окрасочных камерах или рядом с химическими реакторами все электрические компоненты должны быть выбраны в соответствии с категорией взрывоопасной зоны — включая подъёмный двигатель, двигатель передвижения тельфера, пульт дистанционного управления, токосъёмные кольца и даже конечные выключатели. Если поворот крана моторизован, этот двигатель также должен иметь взрывозащитную сертификацию. Кроме того, контактные поверхности крюка и рельса должны исключать механическое искрообразование; иногда используются медные сплавы или покрытие из нержавеющей стали.

Чистые помещения: В полупроводниковой и фармацевтической промышленности не допускается выделение масляного тумана или частиц. Смазка тельфера должна быть заменена на пищевую или не требующую обслуживания, а цепь или канат должны быть полностью закрыты для предотвращения капания смазки. Рельсовая поверхность крана лучше всего изготавливается из закрытого профиля с гладкой, легко очищаемой внешней поверхностью.

Каждое рабочее место в цехе имеет свой характер. Потратить время на то, чтобы присесть и сделать больше замеров, ценнее, чем галочки параметров в каталоге. Хорошая подъёмная конфигурация в конечном итоге «вылепливается» пониманием рабочих условий.
