Условия работы на объекте определяют выбор грузоподъемного механизма

В заводских цехах, ремонтных боксах или на открытых площадках грузоподъемные механизмы являются незаменимыми инструментами для такелажных работ. Однако многие обращают внимание только на номинальную грузоподъемность, игнорируя реальные условия рабочей среды. В результате механизм работает, но плохо и недолго.

Ⅰ. Цепной таль: гибкий выбор для ограниченного пространства

Главное преимущество цепного тали — гибкость цепи. По сравнению с канатом, цепь имеет гораздо меньший радиус изгиба, что позволяет сделать корпус тали более компактным. Цепные тали имеют явные преимущества в следующих условиях:

Объекты с низким подъемным пространством: В некоторых зданиях плотная сеть труб под потолком или ограниченная высота этажа. При установке стандартного тали высота подъема крюка уменьшается. Редуктор и контейнер для цепи у цепного тали компактны, а общая высота механизма обычно на 15–25% ниже, чем у канатного тали той же грузоподъемности. В сочетании со специальной тележкой для низкого подъема это позволяет максимально использовать высоту подъема в ограниченном пространстве.

Объекты с многопозиционным подъемом: Цепной таль в паре с ручной или электрической тележкой может двигаться прямолинейно или по кривой вдоль двутавровой балки. Если одному тали нужно обслуживать несколько рабочих мест, цепь имеет лучшую маневренность на криволинейных путях и менее подвержена угловому износу по сравнению с канатом.

Передвижные ремонтные объекты: Механические мастерские и точки обслуживания оборудования часто требуют перемещения тали между разными местами. Цепные тали относительно легки: два человека могут перенести электрический цепной таль грузоподъемностью 1 тонну. Цепь также легко хранить, она не спутывается и не скручивается как канат. Для объектов без фиксированных путей, где требуется временная подвеска, цепной таль подходит больше.

Напоминание по обслуживанию цепи: Цепь цепного тали изнашивается. Когда удлинение цепи превышает 5% от первоначальной длины или износ диаметра звена достигает 10%, цепь подлежит браковке. Проверка может быть выполнена штангенциркулем и не требует специальных приборов. На многих объектах это упускают, и обрыв цепи часто происходит внезапно, без предупреждающих признаков, таких как обрыв проволок у каната.

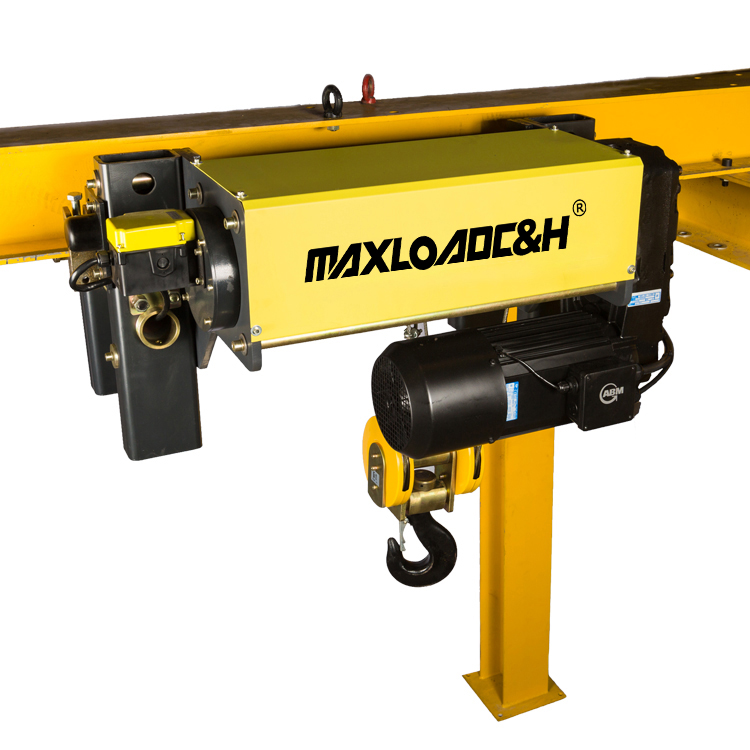

Ⅱ. Канатный таль: первый выбор для тяжелых нагрузок, высокой частоты и большой высоты подъема

Главные преимущества канатного тали — высокая прочность на разрыв, износостойкость каната и большая вместимость барабана. В следующих условиях канатные тали надежнее цепных:

Объекты с большой высотой подъема: Когда высота подъема превышает 9 метров, цепь становится очень тяжелой, мешок для цепи громоздким, а цепь склонна к наваливанию и заклиниванию при работе. Барабан канатного тали может вместить гораздо более длинный канат, обеспечивая высоту подъема 30 метров и даже 50 метров без проблем. Для вертикального подъема на высоких складских стеллажах или в многоэтажных цехах предпочтение отдают канатным талям.

Объекты с тяжелыми нагрузками и высокой частотой работы: Канат состоит из множества мелких стальных проволок, свитых вместе, каждая прядь разделяет нагрузку, что обеспечивает лучшую усталостную прочность по сравнению с цепью. На объектах с тяжелыми нагрузками и более чем 150 циклами работы в день срок службы каната значительно дольше. Каждое звено цепи является жесткой точкой напряжения; повторяющееся растяжение может вызвать усталостные трещины у основания звеньев, которые трудно увидеть невооруженным глазом.

Пыльные или песчаные среды: Канат имеет поверхностную смазку, которая удерживает пыль, образуя защитный слой, и канат аккуратно укладывается на барабан, что затрудняет проникновение пыли. Когда цепь цепного тали входит в зацепление со звездочкой, пыль и песок могут вдавливаться в карманы звездочки, ускоряя износ как звездочки, так и цепи. На литейных производствах, цементных заводах и перегрузочных станциях для песка и гравия канатные тали долговечнее.

Диаметр каната и коэффициент запаса прочности: Особое внимание: для канатных талей коэффициент запаса прочности обычно должен быть не менее 5. Не используйте более тонкий канат в погоне за большей скоростью подъема. Перед каждым использованием проверяйте наличие обрывов проволок — если более 10% проволок оборвано на длине одного шага свивки, канат подлежит замене.

Ⅲ. Взрывозащищенный таль: никаких компромиссов во взрывоопасных средах

На нефтехимических заводах, в покрасочных цехах, мукомольных предприятиях и зонах с взрывоопасной пылью искры или высокие температуры, создаваемые стандартными двигателями, выключателями и движущимися частями тали, могут воспламенить горючие газы или пыль в окружающей среде. Выбор взрывозащищенного тали — это не вопрос производительности, это требование закона.

Объекты с взрывоопасными газами: В зонах с горючими газами, такими как метан, пропан или водород, необходимы взрывозащищенные тали типа Ex d (взрывонепроницаемая оболочка) или Ex e (повышенная надежность). Разница: взрывонепроницаемые оболочки полностью герметизируют компоненты, которые могут создавать искры, внутри корпуса, который выдерживает внутренний взрыв, не передавая пламя наружу. Тали повышенной надежности предотвращают искры и опасные температуры с помощью дополнительных мер. Выбор основывается на классификации газа (IIA, IIB, IIC) и температурном классе (T1–T6) на объекте.

Объекты с взрывоопасной пылью: Среды с горючей пылью, такой как алюминиевая/магниевая пыль, мука, древесная пыль или угольная пыль, требуют взрывозащищенных талей с защитой корпуса Ex tD. Ключевые факторы для пылевзрывозащищенных талей — контроль температуры поверхности и пыленепроницаемость. Алюминиевая и магниевая пыль особенно опасны, потому что даже тонкий слой пыли может самовозгораться при увлажнении. Максимальная температура поверхности талей в таких условиях обычно ограничена ниже 135°C.

Распространенные заблуждения о взрывозащищенных талях: Первое заблуждение — думать, что замена только двигателя на взрывозащищенный делает весь таль взрывозащищенным. На самом деле трение между цепью или канатом и звездочкой или барабаном при работе также может создавать искры. В настоящих взрывозащищенных талях для этих контактных компонентов используются медные сплавы или искробезопасные материалы. Второе заблуждение — пренебрежение конечным выключателем подъема. Стандартные конечные выключатели открыты; во взрывоопасных зонах должны использоваться герметизированные или взрывонепроницаемые конечные выключатели. Третье и самое опасное заблуждение: некоторые обматывают стандартный таль резиной или пластиком и используют его как взрывозащищенный — это не обеспечивает никакой взрывозащиты, а вместо этого препятствует отводу тепла.

Опасность переделок: Никогда не пытайтесь самостоятельно переделать стандартный таль для использования во взрывоопасной зоне. Сертификация взрывозащиты — это полная сертификация тали; замена даже одного болта может нарушить взрывонепроницаемый зазор. При покупке проверьте полный сертификат взрывозащиты тали и убедитесь, что маркировка взрывозащиты соответствует классификации опасной зоны объекта.

Ⅳ. Легко упускаемые из виду детали рабочей обстановки

Сопряжение с крановым путем: Правильно выбранный таль бесполезен, если путь неподходящий. Цепной таль может работать на путях с радиусом кривизны до 1 метра, в то время как канатному тали обычно требуется радиус более 2 метров. На объектах со множеством кривых цепные тали подходят больше.

Расположение оператора: Если операторам необходимо длительное время стоять прямо под грузом, управляя талью, цепные тали обычно поставляются с низковольтным подвесным пультом управления, что позволяет неограничивать расстояние управления. Когда канат наматывается на барабан в несколько слоев, скорость подъема может быть неравномерной, что делает точное позиционирование менее точным по сравнению с цепным талем.

Удобство обслуживания: Если цепь изнашивается, отдельные звенья можно заменить, что снижает затраты на техническое обслуживание. Изношенный канат необходимо заменять полностью, но замена происходит быстро. Для объектов со своим обслуживающим персоналом выбор цепного тали позволяет экономить на запасных частях. Если полагаетесь на внешнее обслуживание, канатные тали более стандартизированы, и их обслуживание может быть выполнено быстрее.

Заключительное напоминание

Все приведенные выше рекомендации по выбору предполагают, что сам таль имеет хорошее качество, правильно установлен и регулярно проверяется. Как бы ни был хорош таль, если он используется в неподходящей рабочей среде, или если отклонение установки от центральной оси объекта превышает установленное значение, это приведет к эксцентричному износу и сокращению срока службы. Рабочая среда не статична — переоценивайте изменения условий эксплуатации каждые шесть месяцев: добавление пыли, увеличение частоты работы, изменение высоты здания — любое из этих изменений может сделать ранее подходящий выбор уже неоптимальным.
