Условия в мастерской определяют выбор тали: практические компромиссы

Ветеран технического обслуживания с двадцатилетним стажем работы в цеху знает одно: как бы впечатляюще ни выглядел технический паспорт тали, если она не подходит к рабочему пространству — это груда металлолома. За эти годы я видел бесчисленное количество закупок — покупатели зациклены на грузоподъемности, а в итоге цепная таль не помещается в пролёт с низким зазором, канатная таль заклинивает за три дня в пыльной среде, или взрывозащищенная таль оказывается защищённой только на уровне компонентов, и требует доработки на месте. Суть в том, что выбор тали — это не подбор параметров, а соответствие применению.

Цепная таль: максимальная гибкость, но с жёсткими ограничениями

Самое большое преимущество цепной тали — это сама цепь. По сравнению с канатом, цепь имеет гораздо меньший радиус изгиба, а это означает, что при одинаковой высоте подъёма общий габарит по высоте цепной тали может быть значительно ниже. Для рабочих мест с ограниченным зазором — например, внутри контейнеров, трюмов судов или на антресолях в цехах с низкими потолками — цепная таль часто является единственным решением.

Но у цепей есть ахиллесова пята. Цепные тали обычно работают на меньших скоростях, особенно скорость подъёма, которая составляет лишь 60–70% от скорости канатной тали. Если ваше применение требует высокочастотных, быстрых подъёмов — например, на сборочной линии с жёстким тактом — цепная таль может стать узким местом. Более того, износ цепи виден невооружённым глазом. Хотя обслуживание несложное, в пыльной или песчаной среде ускоренный износ между звеньями цепи значительно сокращает срок службы.

Для каких применений подходит цепная таль? Для мобильного подъёма — особенно в сценариях, когда таль часто перемещается между рабочими местами с помощью толкаемой или моторизованной тележки. Цепные тали лёгкие, двигаются быстро и создают меньшую нагрузку на подкрановую балку. Кроме того, для применений, требующих наклонного подъёма, цепь гораздо лучше, чем канат, справляется с подъёмом под углом и боковым натяжением.

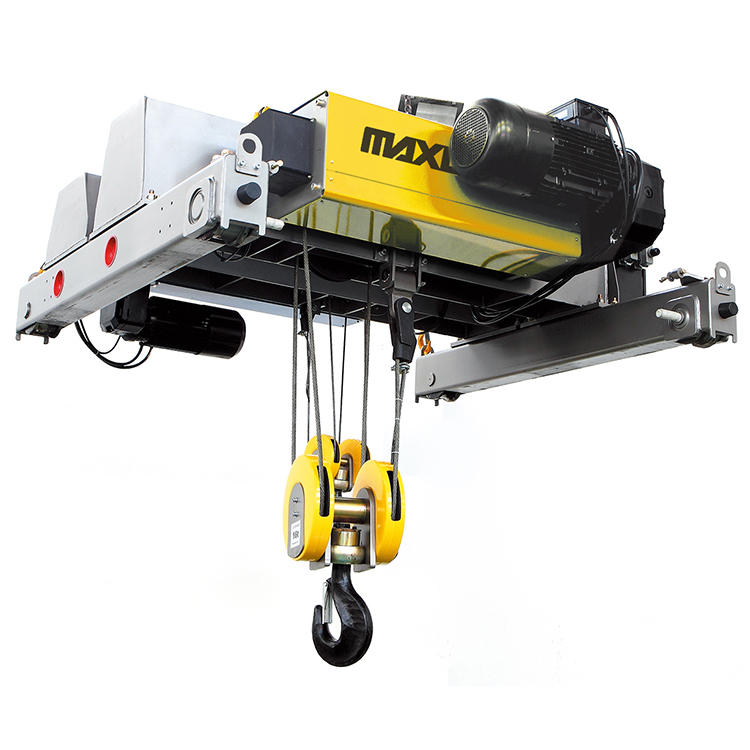

Канатная таль: рабочая лошадка для тяжелых и длительных циклов работы

Преимущества канатной тали очевидны — она выдерживает большие нагрузки. При той же номинальной грузоподъемности канатные тали обеспечивают более высокие скорости подъёма, более высокие классы использования и могут выдерживать более интенсивные рабочие циклы. Если на вашем рабочем месте высокая частота подъёмов, тяжёлые единичные подъёмы и длительная непрерывная работа, канатная таль — неизбежный выбор.

Однако канатные тали имеют большую занимаемую площадь по высоте. Наличие барабана делает общий габарит по высоте значительно больше, чем у цепной тали, что делает их в целом непригодными для применений с низким зазором. Более проблематичными являются неотъемлемые характеристики каната: он склонен к неравномерной навивке, провисанию и чрезмерным углам отклонения. Многие плохо спроектированные рабочие места приводят к тому, что канат наматывается на барабан неравномерно, и его приходится заменять в течение нескольких месяцев. Канат также уязвим к коррозионным и высокотемпературным средам — кислотный туман, влага и брызги расплавленного металла являются его естественными врагами.

Истинная область применения канатной тали — стационарные, тяжелые рабочие места, например, подъём на механических сборочных линиях, смена пресс-форм или загрузка/выгрузка тяжелых деталей. Эти рабочие места характеризуются относительно фиксированными точками подъёма, предсказуемыми путями перемещения и высокими требованиями к интенсивности работы. В таких условиях преимущества канатных талей в отводе тепла и усталостной прочности проявляются в полной мере.

Взрывозащищенная таль: не рискуйте безопасностью

Выбор взрывозащищенной тали — это то место, где покупателей легче всего ввести в заблуждение. Многие предполагают, что покупка «взрывозащищенной» тали покрывает все потребности. В реальности взрывозащищенные тали имеют несколько уровней и категорий — IIA, IIB и IIC предназначены для совершенно разных сред, а температурные классы от T1 до T6 соответствуют сильно различающимся температурам воспламенения.

Первый шаг при выборе взрывозащищенной тали — это не взгляд на таль, а анализ того, что на самом деле присутствует в рабочем пространстве. Требования к взрывозащите для паров бензина и водородной пыли различаются на два полных уровня. Типичная ошибка: в рабочем пространстве содержится алюминиевая или магниевая пыль, а пользователь покупает взрывозащищенную таль для газов. Защита от взрыва пыли и защита от взрыва газа используют разные конструкции корпусов и методы уплотнения — ошибка означает отсутствие реальной защиты.

Ещё один сильно упускаемый из виду момент: разница между полностью интегрированной взрывозащищенной талью и талью, у которой взрывозащищены только компоненты. Некоторые так называемые взрывозащищенные тали защищают только двигатель и электрические части, в то время как механические компоненты — такие как цепь или канат и трущиеся точки крюка — не имеют никакой взрывозащиты. В реальном опасном рабочем пространстве искра от удара крюка по такелажной проушине груза, искра трения между звеньями цепи или дуговой разряд контактов концевого выключателя — каждый из них является потенциальным источником воспламенения. Полностью интегрированная взрывозащищенная таль покрывает эти области облицовкой из медного сплава, искробезопасными покрытиями или специальными конструкциями концевых выключателей.

Адаптируемость взрывозащищенных талей к рабочему пространству также несёт скрытые затраты: взрывозащищенные двигатели обычно крупнее и имеют более высокие требования к отводу тепла, чем стандартные двигатели, что означает увеличение общих габаритов и веса тали. На рабочих местах с низким зазором или в узких проходах эта разница может быть фатальной — вы можете втиснуть взрывозащищенную таль, но верхний предел высоты крюка будет нарушен, что съест большую часть хода подъёма.

Практическая логика выбора для трёх типовых сред

Плотные рабочие места с низким зазором: Цепная таль — первый выбор, так как гибкость изгиба цепи является физическим преимуществом. Если также требуется взрывозащита, выбирайте цепную взрывозащищенную таль, убедившись, что поверхность цепи имеет искробезопасную обработку. Канатные тали в значительной степени исключены, если вы не готовы инвестировать в дорогостоящий инвертированный монтаж или специальную конфигурацию барабана.

Тяжёлые, длительные рабочие места: Побеждает канатная таль. Класс использования может достигать M5 или даже M6, в то время как цепные тали обычно ограничиваются M4. Однако проверьте, не является ли рабочее место влажным или пыльным — если да, то канатной тали потребуются дополнительные защитные кожухи и устройства автоматической смазки.

Химические, окрасочные или пыльные среды: Взрывозащищенная таль является обязательным требованием — никаких компромиссов. Сначала определите категорию взрывозащиты, затем выбирайте тип тали. Окрасочные камеры часто содержат пары растворителей, обычно требуется IIB или IIC, T4 или выше. Для пыльных сред различайте токопроводящую и нетокопроводящую пыль — токопроводящая пыль требует более высокой степени защиты (IP). Что касается типа тали, рекомендуется цепная взрывозащищенная таль — риск трения у цепи теоретически ниже, чем у скольжения трения каната о барабан, при условии, что цепь обработана для искробезопасности.

Заключение

В конечном итоге, выбор тали — это полное соответствие рабочему пространству.

Лучшая таль — не обязательно самая дорогая, а та, которая лучше всего подходит к вашим условиям эксплуатации. Прежде чем начать процесс выбора, честно определите пять показателей: доступная высота (зазор), частота работы, вес одного подъёма, вредные факторы среды и категория взрывозащиты. Возьмите этот контрольный список и затем сравните тали по скорости подъёма, классу использования, габаритным размерам, маркировке взрывозащиты и характеристикам цепи/каната. Потратить больше времени на измерение реального рабочего пространства на месте гораздо полезнее, чем пролистывать дюжину каталогов.
