Выбор наиболее подходящего мостового крана на основе условий на рабочем месте

Зайдите в любой механический цех, сборочный конвейер или складское помещение, и быстро станет очевидным один фундаментальный факт: никакие два рабочих места не имеют абсолютно одинаковых потребностей в подъёме и перемещении грузов. В одних мастерских потолок загромождён вентиляционными коробами и кабель-каналами, в других пол плотно заставлен оборудованием, где-то требуется частая перестановка прецизионных деталей, а где-то работы ведутся в условиях постоянно повышенной влажности или запылённости. Именно поэтому применение стандартизированного решения на базе крановой системы KBK зачастую не только не решает реальные задачи, но и может создать новые проблемы.

Сочетание крана KBK и электрического тали, по сути, представляет собой гибкую систему перемещения грузов. Её сильные стороны — в модульной конструкции и возможности адаптации, но это же означает, что выбор не может основываться исключительно на грузоподъёмности и пролёте. Ключевым фактором, определяющим эффективность работы системы, являются реальные условия на конкретном рабочем месте. Приведённый ниже анализ рассматривает три аспекта — пространственные условия, эксплуатационные характеристики и факторы окружающей среды, — чтобы помочь пользователям подобрать наиболее подходящую систему для своего производственного участка.

Пространственные условия: высота потолка определяет схему, планировка — направление

Свободная высота над рабочим местом — это первый параметр, который необходимо измерить на площадке. Во многих старых заводских зданиях высота от пола до кранового рельса может составлять всего около 3 метров. Если применить стандартное решение — однобалочный KBK с обычной электрической талью, — то собственная высота тали и нижнее положение крюка часто значительно сокращают полезный ход подъёма, и операторы явно ощущают, что крюк «не достаёт» до нужного уровня. Согласно ГОСТ 28609-90 «Краны мостовые и козловые. Основные параметры» и другим нормативным документам, при высоте потолка в цехе менее 5 метров высота подъёма традиционного крана после монтажа существенно ограничена.

В таких случаях следует выбирать малогабаритную электрическую таль (с уменьшенной строительной высотой) в сочетании с системой KBK на плоских рельсах. За счёт изменения компоновки подъёмного механизма — смещения двигателя в сторону от барабана — малогабаритная таль позволяет сэкономить 200–300 миллиметров высоты по сравнению со стандартной талью той же грузоподъёмности. Не стоит недооценивать эти 200–300 мм; на практике именно они определяют, приходится ли работникам нагибаться или вставать на цыпочки, чтобы закрепить стропы, и можно ли точно разместить заготовки на второй полке невысокого стеллажа. С малогабаритным решением KBK в цехе высотой 4 метра можно достичь высоты подъёма крюка более 2,2 метров, что повышает эффективность использования вертикального пространства более чем на 30% по сравнению со стандартным вариантом.

Конфигурация рабочего места в плане также влияет на схему расположения путей. Г-образные или П-образные рабочие зоны требуют использования криволинейных участков пути и поворотных устройств. В таких случаях радиус поворота рельса KBK должен соответствовать колёсной базе тали. На некоторых площадках из-за расположения колонн вынужденно применяют кривые малого радиуса; если выбрать двухколёсную тележку с длинной базой, это может привести к заклиниванию, износу рельсов или даже сходу тележки с путей на крутых поворотах. Правильный подход — сначала определить радиус кривой, а затем подбирать совместимую колёсную базу и модель тали.

Взаимное расположение рабочих мест также определяет, должна ли трасса быть прямой, Г-образной, П-образной или кольцевой. Для поточных линий хорошо подходят прямые участки; для Г-образной планировки нужен один поворот; для П-образной — два; для островных многопостовых рабочих мест удобны кольцевые схемы или схемы с магистральным и ответвительными путями. Планировка рабочего пространства — это отправная точка при выборе KBK: выбирать кран без учёта рабочего места — всё равно что делать ремонт в доме, не глядя на план помещения; в результате оборудование работает, но постоянно создаёт неудобства.

Эксплуатационные характеристики: нагрузка определяет грузоподъёмность, интенсивность использования — группу классификации

Электрические тали делятся на разные группы классификации (режимы работы) — фактор, который многие пользователи часто упускают из виду. Многие обращают внимание только на номинальную грузоподъёмность — например, покупают таль на 2 тонны для производственной линии с более чем 300 подъёмами в день, а через полгода обнаруживают, что двигатель перегорел, а на зубьях шестерён появилась питтинг-коррозия. Это не проблема качества; это следствие того, что не был учтён режим работы.

Чтобы правильно определить группу классификации, необходимо подсчитать количество подъёмов с полной нагрузкой за смену, среднюю высоту подъёма и расстояние перемещения. Например, на посту KBK в сборочном цехе автозапчастей обрабатывается один узел каждые две минуты, что даёт более 200 подъёмов в день. Для такого режима работы требуется таль как минимум группы M5 или даже M6, желательно с частотным регулированием для снижения ударных нагрузок при пуске и остановке. Напротив, в цехе ремонта пресс-форм кран KBK может использоваться всего несколько сотен раз в год, и для этого вполне достаточно тали группы M3 с односкоростным подъёмом; переплачивать за более высокий класс было бы нерационально.

Группа классификации (режим работы) отражает совокупный показатель частоты использования и интенсивности нагрузки для электрической тали. В отечественной практике диапазон — от M3 до M8, и он не связан напрямую с тоннажом. Выбор должен соответствовать реальным условиям эксплуатации и требуемой группе классификации, а не просто производиться по грузоподъёмности.

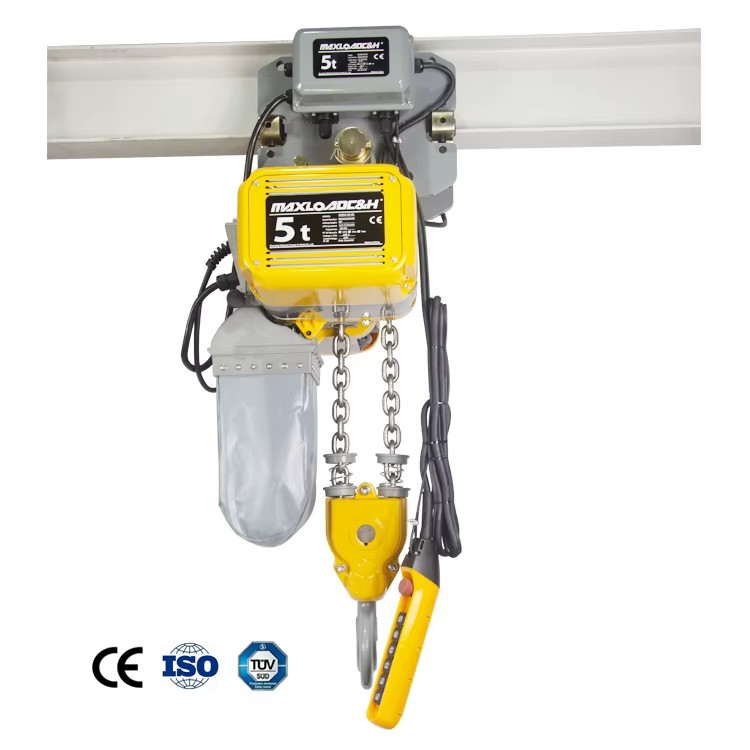

Скорость подъёма также должна соответствовать применению. Для точной сборки или загрузки станков, где требуется позиционирование с высокой точностью, предпочтительна двухскоростная таль — быстрая скорость для длинных перемещений (чтобы сократить время цикла) и медленная для точного позиционирования. Односкоростные тали подходят только для грубых перемещений, где точность позиционирования не критична. Кроме того, цепные тали и канатные тали различаются по сферам применения: цепные тали компактны, легки и малошумны, что делает их идеальными для большинства лёгких и средних применений KBK; канатные тали обеспечивают большую высоту подъёма и подходят для ситуаций, требующих подъёма на значительную высоту.

Что касается грузоподъёмности, системы KBK обычно охватывают диапазон от 0,125 до 2 тонн. При выборе следует учитывать не только максимальный вес одной заготовки, но и массу самого грузозахватного приспособления, а также влияние динамических коэффициентов нагрузки.

Факторы окружающей среды: для температуры, пыли и коррозии есть свои решения

Различные условия работы предъявляют сильно отличающиеся требования к подъёмному оборудованию. В горячих цехах необходимы двигатели и компоненты из термостойких материалов. В чистых помещениях (например, при сборке электроники или в фармацевтике) требуются пылезащищённые конструкции, предотвращающие попадание масла или металлических частиц. Во влажной среде необходима антикоррозионная обработка и защита от ржавчины. В сильно запылённых механических цехах следует выбирать электротали с герметичным корпусом, чтобы уменьшить попадание мусора, который может нарушить работу.

С точки зрения адаптивности к условиям среды, сама система KBK предлагает различные опции. Алюминиевые рельсы легче стандартных стальных и требуют меньшего усилия при перемещении, что снижает утомляемость операторов при частом ручном передвижении тали вдоль производственной линии. Способы финишной обработки поверхностей также напрямую влияют на срок службы оборудования в специфических условиях — многоступенчатые процессы, такие как тонкая дробеструйная обработка, порошковая покраска и высокотемпературная сушка, улучшают гладкость поверхности рельсов и их коррозионную стойкость.

Заключение

Условия на рабочем месте — это единственный мерило для выбора подходящей комбинации крана KBK и электрической тали. Обсуждение технических характеристик в отрыве от реальных условий на площадке приведёт лишь к системе, которая «работает, но неэффективно». Точно измерив пространство, досконально изучив режим работы и правильно рассчитав частоту операций, вы сможете гарантировать, что эта гибкая система перемещения грузов будет действительно служить производственному ритму, а не станет ещё одним бездействующим приспособлением в цехе.
