Окружающая среда рабочего места определяет выбор оборудования

В области внутрицеховой транспортировки материалов сочетание консольного крана и электрического тали является практически стандартным решением. Консольный кран занимает мало места на полу, обеспечивает гибкое поворотное движение и вместе с вертикальным подъёмом тали и горизонтальным перемещением по стреле позволяет выполнять погрузочно-разгрузочные работы, кантовку и сборочные операции в пределах сектора или круговой зоны.

Однако это, казалось бы, простое сочетание в реальных проектах нередко сталкивается с проблемами — таль не движется, высота подъёма крюка недостаточна, кабели перекручиваются и рвутся, или реборды колёс трутся о рельс. Большинство таких отказов обусловлено не качеством отдельных машин, а тем, что консольный кран и электрическая таль изначально не проектировались как единая интегрированная система.

Отправной точкой выбора является не грузоподъёмность, указанная в спецификации, а прежде всего чёткое понимание обстановки на вашем рабочем месте.

Сначала оцените рабочее место, затем выбирайте оборудование

Многие сотрудники отдела закупок начинают с рассмотрения тоннажа в таблице выбора — это, безусловно, важно, но более фундаментальный вопрос, чем тоннаж: какова площадь вашей рабочей зоны?

Измерьте своё рабочее место рулеткой. Определите три ключевые позиции — место хранения материалов, обрабатывающий станок и зону временного складирования готовых изделий. От центра колонны до самой дальней точки прибавьте 200–300 мм — это, по сути, и будет необходимая эффективная длина стрелы.

Но часто упускают из виду такую деталь: при повороте стрелы траектория движения крюка на конце представляет собой дугу. Если ваше рабочее место вплотную примыкает к стене или находится рядом с другой производственной линией, то при некоторых углах поворота конец стрелы может не достигать точки, куда вы хотите поместить материал. В этом случае нужно либо укоротить стрелу, либо рассмотреть вариант со смещённым основанием, переместив колонну от центра рабочей зоны, чтобы получить эффективное покрытие.

Вертикальное пространство часто бывает более ограниченным, чем горизонтальное. Измерьте расстояние от пола до нижней стороны крыши, вычтите собственную высоту тали, затем вычтите безопасный зазор между крюком в верхнем положении и нижней стороной стрелы — остаток и есть фактическая полезная высота подъёма. Во многих цехах под крышей проложены трубопроводы спринклерной системы пожаротушения, кабельные лотки и осветительные приборы, поэтому фактическая свободная высота составляет чуть более трёх метров, однако при этом выбирают стандартную комплектацию тали. Когда крюк достигает верхнего конечного выключателя, остаётся почти полметра пустого зазора, и заготовки, которые могли бы быть подняты, не могут быть введены в оборудование из‑за недостаточной высоты. В таких случаях либо переходят на электрическую таль с уменьшенной строительной высотой — где корпус тали и тележка расположены рядом, а не вертикально друг над другом, что снижает высоту более чем на 30%, — либо пересматривают тип консольного крана.

Три типа крана — три логики выбора

Консольные краны выпускаются в основном в трёх конструктивных исполнениях: на колонне, настенные и передвижные (мобильные). Каждый из них накладывает различные ограничения на электрическую таль.

Кран на колонне — самый распространённый. Он не опирается на строительные колонны здания и самостоятельно воспринимает весь опрокидывающий момент. Его преимущество — малая занимаемая площадь (требуется только опорная плита), что делает его очень подходящим для вспомогательной транспортировки «один к одному» рядом со станками или на рабочих местах с ограниченным пространством. Консольный кран на колонне может поворачиваться на угол от 270° до 360°, обеспечивая большую рабочую зону. Однако проблема, которую он создаёт для электрической тали, — это питание: при повороте стрелы питающий кабель тали перекручивается. Обычное решение — установить токосъёмное кольцо на вершине колонны для передачи питания и управляющих сигналов на поворотную стрелу, а затем проложить их вдоль стрелы с помощью кабельной тележечной системы или плоского кабеля к электротали. В токосъёмном кольце необходимо предусмотреть достаточное количество цепей — помимо основного питания, если таль имеет двухскоростное управление или радиоприёмник беспроводного пульта, нужно также подключить цепи управления и сигнал аварийной остановки. Если вместо токосъёмного кольца используется спиральный кабель, то при частых поворотах изоляция кабеля быстро изнашивается, что приводит к замыканию на землю или короткому замыканию.

Настенный тип крепится к строительной колонне или стене, его угол поворота обычно составляет от 180° до 270°. Его главное достоинство — полное освобождение площади пола. Но проблема в том, что точка крепления находится близко к колонне или стене, оставляя очень ограниченное боковое пространство для электрической тали. В этом случае необходимо тщательно проверить габаритную ширину тали и крайнее боковое положение крюка. Для талей с канатным барабаном требуется особая осторожность — барабан и двигатель выступают в одну сторону, и безопасный зазор крюка может быть недостаточным как с дальней стороны, так и со стороны стены. Поэтому настенные консольные краны обычно комплектуются компактными цепными электроталями и обязательно должны иметь уменьшенную строительную высоту, иначе эффективная высота подъёма значительно снижается.

Передвижной (мобильный) тип может перемещаться по цеху на колёсных тележках. Его грузоподъёмность обычно меньше и составляет, как правило, от 125 до 1000 кг. Критерии выбора для мобильных типов совершенно иные, чем для стационарных: собственный вес тали оказывает решающее влияние на общую устойчивость крана. Конструкция противовеса основания мобильного консольного крана должна учитывать как собственный вес тали, так и номинальную нагрузку, чтобы предотвратить опрокидывание при нахождении груза на конце стрелы.

Логика согласования самой тали

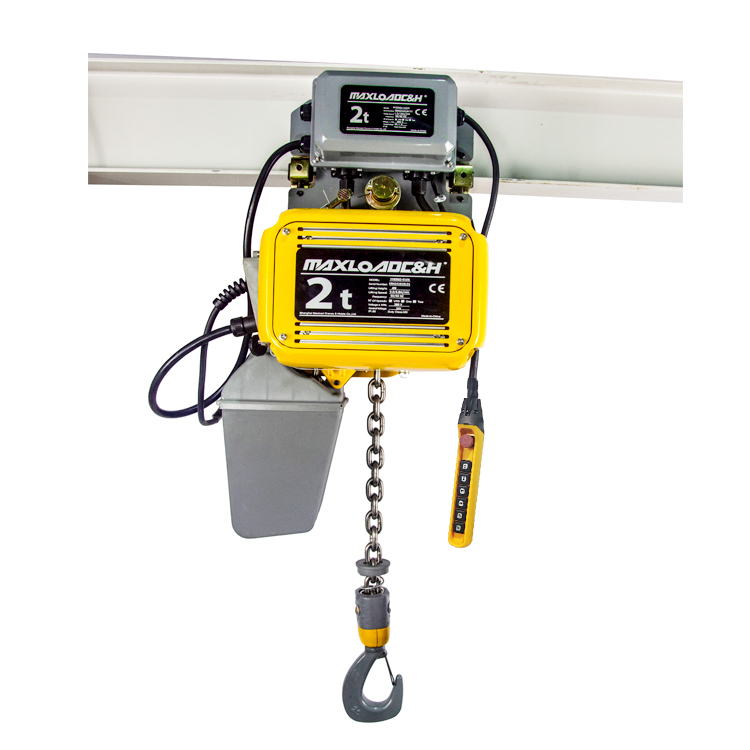

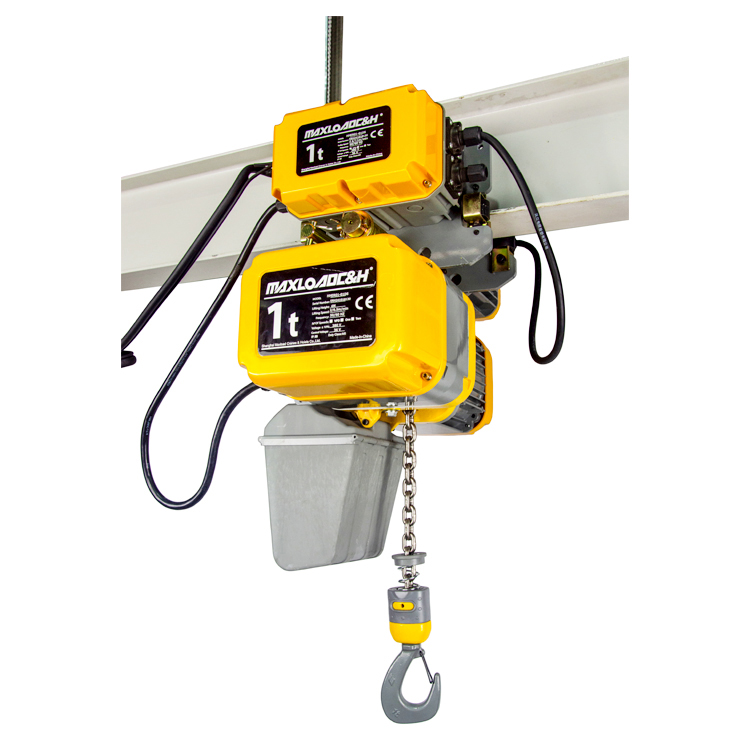

При подборе электрической тали к консольному крану строительная высота часто становится первым конфликтным моментом. Полезная высота подъёма в цехе обычно ограничена, а сама консольная стрела уже занимает определённую высоту, оставляя мало места для тали. Преимущество цепной электротали с уменьшенной строительной высотой здесь очевидно — крюк может подниматься очень близко к нижней плоскости балки, освобождая больше полезной высоты подъёма. Хотя канатные электротали отличаются прочностью и долговечностью, подходят для тяжёлых условий с высокой частотой использования, они проигрывают в отношении строительной высоты.

Сами электрические тали делятся на две основные категории: канатные и цепные. Канатные тали имеют преимущества по грузоподъёмности и высоте подъёма, а также позволяют легче достичь классов использования M5 и выше, что делает их пригодными для частой работы с тяжёлыми нагрузками. Цепные тали компактны, чисты в работе и хорошо переносят частые толчковые режимы и ударные нагрузки, поэтому чаще используются на сборочных линиях и в чистых цехах. Независимо от выбранного типа, если требуется плавный подъём и точное позиционирование, рекомендуется частотно-регулируемый привод (ЧРП), который обеспечивает микропозиционирование на малых скоростях и предотвращает раскачивание груза при резких остановках. Если стрела оборудована электрическим поворотом, скоординированное управление с ЧРП для поворота и перемещения тали может значительно повысить эффективность рабочего цикла.

Расчёт нагрузок — это то место, где чаще всего допускаются ошибки; проблема обычно не в максимальной грузоподъёмности, а в том, что забывают учесть собственный вес тали при расчёте нагрузки на стрелу. Например, консольный кран на колонне с пролётом 5 м в паре с цепной талью весом около 80 кг — при этом необходимо добавить ещё вес крюка и такелажа. Эти подвижные нагрузки, сосредоточенные на конце стрелы, создают изгибающие моменты, которые иногда могут быть более значительными, чем номинальная нагрузка, особенно когда таль перемещается к концу стрелы, где прогиб резко возрастает. Расчётный ввод должен основываться на этом, проверяя изгибное напряжение и прогиб поперечного сечения стрелы. Как правило, при 1,1-кратной номинальной нагрузке вертикальный прогиб на конце стрелы не должен превышать 1/500–1/400 длины стрелы; для высокочастотного использования или рабочих мест точной сборки следует принимать более жёсткие значения.

Определение класса использования не должно восприниматься легкомысленно. Нагрузочная комбинация для механизма подъёма не может просто использовать номинальную грузоподъёмность — необходимо учитывать такие факторы, как динамический коэффициент подъёма, коэффициент удара при перемещении и случайные воздействия при работе на малых нагрузках с высокой скоростью. Определение класса использования в соответствии с фактическими условиями эксплуатации — это основополагающий способ предотвращения усталости конструкционной стали и быстрого износа механизмов.

Проектирование фундамента не менее важно. Опорная плита колонны и закладные анкерные болты должны выдерживать максимальный опрокидывающий момент, а вес бетонного фундамента и его несущая способность должны иметь достаточный запас, чтобы предотвратить ослабление при повторных знакопеременных нагрузках. Стандартные складские или заводские полы часто оказываются недостаточными, и для многих установок требуется устройство специального бетонного фундамента.

Сочетание консольного крана и электрической тали решает проблему «последнего метра» внутрицеховой транспортировки на уровне рабочего места. Суть выбора заключается не в том, чтобы подобрать отдельную единицу оборудования, а в том, чтобы рассчитать радиус стрелы, строительную высоту тали, способ подачи питания и прочность конструкции в соответствии с формой вашего рабочего места, пространственными размерами, характеристиками нагрузки и частотой использования. Сначала измерьте рабочее место рулеткой, затем обратитесь к спецификациям — при правильном порядке действий ваш выбор не будет далёк от истины.
