Системы KBK и применение электрических талей

В производственных цехах выбор оборудования для перемещения материалов напрямую влияет на ритм производства и физическую нагрузку рабочих. При закупке многие компании склонны сразу задавать вопрос: «Какой размер мне нужен?» Однако на практике наиболее подходящий кран определяется не только грузоподъемностью в тоннах, а тем, насколько он соответствует конкретным условиям вашего рабочего места. Комбинация легких крановых систем KBK и электрических талей в последние годы становится всё более распространенной в сценариях перемещения на уровне рабочих станций. Тем не менее, неправильный выбор может привести к простою оборудования или даже создать угрозы безопасности – случаи такого рода нередки. В данной статье представлена практическая логика выбора, основанная на реальных условиях рабочего места.

Четыре аспекта оценки среды рабочего места

Перед выбором оборудования необходимо четко представлять среду рабочего места. Следующие четыре аспекта являются обязательной исходной информацией:

Характеристики нагрузки.

Речь идет не о «среднем весе», а о «самой тяжелой отдельной детали». Например, если большинство заготовок в цехе весят 200 кг, но иногда требуется поднимать отливку весом 500 кг, номинальная грузоподъемность должна выбираться исходя из 500 кг с добавлением запаса прочности. Практика отрасли рекомендует выбирать номинальную грузоподъемность, умножая максимальный вес единичного изделия на коэффициент от 1,1 до 1,25.

Пространственные условия.

Высота потолка – первый критический параметр. Системы KBK подвесные и должны удовлетворять формуле: высота подъема + высота корпуса тали + монтажный/сервисный зазор сверху. Например, электрическая цепная таль с высотой подъема 3 м имеет высоту корпуса примерно 0,8–1,2 м, а сверху необходимо предусмотреть около 0,5 м сервисного зазора, поэтому минимальная высота потолка в цехе должна составлять не менее 4,5 м. Для цехов с недостаточной высотой потолка можно рассматривать низкопрофильные решения. Что касается пролета, измерьте ширину зоны, которую необходимо перекрыть; большие пролеты требуют более высокой жесткости рельсов.

Частота использования.

Несколько подъемов за смену против сотен подъемов за смену предъявляют совершенно разные требования к оборудованию. Ремонтная станция, используемая эпизодически, и производственная линия, работающая непрерывно по 6–8 часов в день, требуют существенно разных групп режима работы для электрической тали. Группы режимов варьируются от M3 до M8 – чем выше частота и коэффициент загрузки, тем выше требуемая группа режимов.

Особые условия окружающей среды.

Этот фактор часто упускают из виду, однако именно здесь возникает больше всего проблем. В цехах с высоким уровнем пыли требуются тали с герметичными корпусами для предотвращения попадания частиц; в чистых помещениях необходима пылезащищенная конструкция и легко очищаемые поверхности; в условиях высоких температур или агрессивной среды требуются термостойкие материалы и антикоррозионные покрытия; а во взрывоопасных зонах необходимо соответствующее взрывозащищенное исполнение.

Как определить три основных параметра

После того как среда рабочего места понятна, переходим к этапу установки параметров. Грузоподъемность, пролет и вертикальный габарит – это три основных параметра, которых нельзя избежать.

Грузоподъемность следует принципу «максимальная нагрузка + запас прочности». Номинальная грузоподъемность должна быть на 15–20 % выше, чем самый тяжелый обрабатываемый элемент. Если нагрузки часто приближаются к номинальному значению, рекомендуется сразу выбрать следующий более высокий класс грузоподъемности, поскольку перегрузка ускоряет износ ходовых колес рельсов.

Пролет означает расстояние между центрами двух рельсов или колонн. Чем больше пролет, тем больше прогиб рельса под нагрузкой. Пролеты 3–5 м подходят для узких одностаночных компоновок; 5–7 м могут перекрывать две рабочие станции рядом; 7–10 м требуют усиленных рельсов с промежуточными опорами. Когда пролет превышает 6 м, необходимо особое внимание уделить тому, требуется ли повышение спецификации рельса.

Вертикальный габарит – это расстояние по вертикали от нижней части рельса до пола (или до верха препятствий). При расчетах необходимо обеспечить не менее 200 мм безопасного зазора между самой нижней точкой грузозахватного приспособления и любым препятствием снизу. Цеха с высотой потолка менее 4 м считаются стесненными – можно рассматривать низкопрофильные решения с жесткими главными балками и алюминиевыми концевыми балками; в стандартных цехах высотой 4–6 м можно использовать обычные подвесные системы.

Жесткий рельс против гибкого рельса

Это решение, которое легко упустить, но оно оказывает значительное влияние. Основное различие между жестким KBK и гибким KBK заключается в способе соединения рельсов и несущей конструкции.

Жесткий KBK использует болтовые жесткие соединения; рельсы, подвесы, главная балка и концевые балки образуют замкнутую жесткую раму без относительных смещений. Его преимущества: высокая грузоподъемность (до 3 т), высокая точность позиционирования (до ±2 мм) и отсутствие раскачивания под тяжелыми нагрузками. Недостаток: после монтажа он практически не регулируется, что делает его подходящим для долгосрочных стационарных тяжелых рабочих станций.

Гибкий KBK использует универсальные шарнирные соединения, что допускает определенный угловой поворот и регулировку между рельсами. Его преимущества: гибкость компоновки – возможность прокладки криволинейных и кольцевых рельсов, низкое усилие толкания (всего 2–4 кг усилия для нагрузки 500 кг) и легкий демонтаж и перенастройка. Недостатки: меньшая грузоподъемность (обычно не более 500 кг – 2 т) и точность позиционирования на уровне сантиметров.

Как выбрать? Короче: для тяжелых нагрузок, высокой точности и стационарных рабочих станций выбирайте жесткий; для легких нагрузок, множества станций и часто меняющихся производственных линий выбирайте гибкий. Если сомневаетесь, посмотрите на практику коллег – механические цеха, где поднимают штампы и патроны с большими колебаниями нагрузки и требуется точная установка, обычно выбирают жесткий KBK; сборка электронных компонентов, сортировка в пищевой и фармацевтической промышленности и другие легкие, высоковариабельные сценарии лучше обслуживаются гибким KBK.

Логика подбора электрических талей

После выбора рельса следующий шаг – электрическая таль. Вот ключевые моменты, на которые следует обратить внимание:

Тип тали.

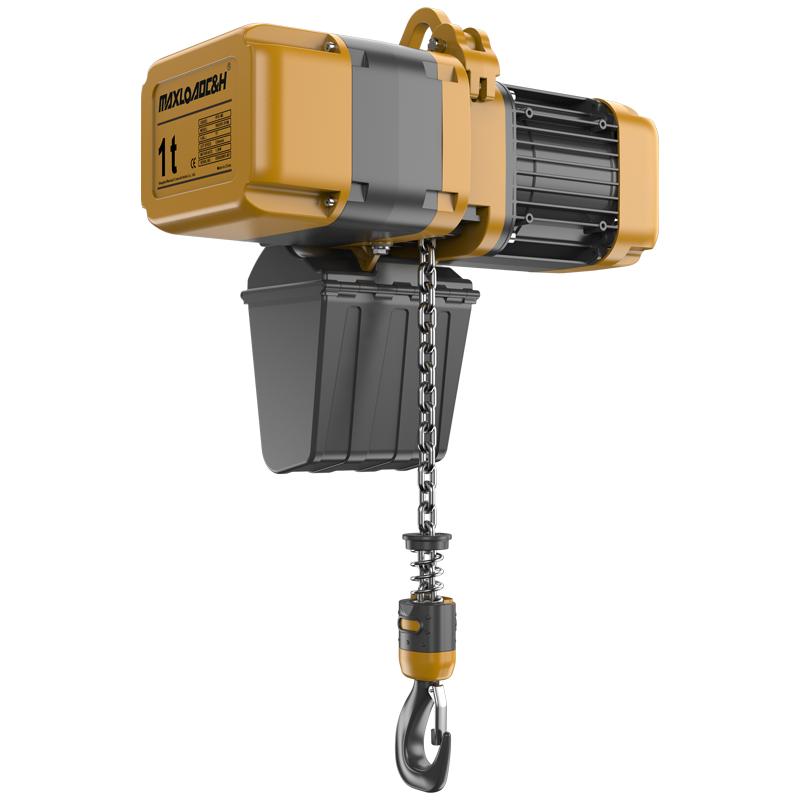

Стационарные тали могут поднимать груз только в одной точке, подходят для одной рабочей станции; передвижные тали могут перемещаться по рельсу, охватывая несколько рабочих станций. В большинстве конфигураций KBK используются передвижные цепные электрические тали.

Регулировка скорости.

Односкоростные тали имеют только одну скорость подъема – это приемлемо для общего перемещения, но создает проблемы при необходимости точного позиционирования: нажатие кнопки вызывает рывок, а отпускание может привести к небольшому смещению. Двухскоростные тали включают медленную скорость, а в сочетании с частотным преобразователем позволяют достичь миллиметровой точности микроперемещений. Если на рабочей станции требуется точно устанавливать заготовки в установочные пальцы или при закрытии пресс-форм, двухскоростная таль обязательна.

Способ управления.

Ручной подвесной пульт – самый базовый вариант; беспроводной пульт дистанционного управления подходит для применений с большой зоной работы и необходимостью гибкого маневрирования. Если цех уже автоматизирован, также необходимо проверить, поддерживает ли таль интеграцию с ПЛК и промышленными протоколами связи.

Проверка на месте перед монтажом

После того как параметры установлены и оборудование выбрано, не торопитесь с оформлением заказа. Остался последний шаг – проверка на месте.

Проверка несущей способности крыши.

Системы KBK подвешиваются к стальным балкам крыши, поэтому необходимо убедиться, что балки могут выдержать нагрузку. Система KBK на 1 тонну создает статическую нагрузку примерно 0,3–0,5 тонны на метр пролета. Если несущая способность недостаточна, необходимо заранее установить дополнительные усиливающие опоры.

Выявление пространственных препятствий.

Есть ли над трассой рельса вентиляционные воздуховоды, осветительные кабельные лотки или трубопроводы сжатого воздуха? Все это должно быть заранее отмечено на монтажных чертежах. Обнаружение препятствий во время монтажа влечет высокие затраты на переделку.

Соблюдение безопасных зазоров.

Необходимо обеспечить безопасный зазор не менее 1 м между рабочей зоной и пешеходными проходами или другим производственным оборудованием. Также следует подтвердить несущую способность пола; для рабочей зоны рекомендуется, чтобы пол выдерживал не менее 2 тонн на квадратный метр.

Комбинация крана KBK и электрической тали сложна в выборе – она требует балансировки нагрузки, пространства, частоты, среды, жесткого/гибкого рельса, конфигурации тали и многих других переменных. Но в то же время она проста: уточните фактические условия среды вашего рабочего места, затем следуйте логической последовательности «нагрузка определяет грузоподъемность, пространство определяет пролет, частота определяет группу режима, а среда определяет защиту» – и ответ появится сам собой. Самый большой риск – принимать решения наугад или слепо копировать чужую спецификацию. У каждого цеха своя компоновка, характеристики материалов и ритм работы; наиболее подходящее решение для вас всегда будет исходить из реальных условий вашего собственного рабочего места.
