Скрытая логика выбора электрической тали

Частая ошибка специалистов по спецификации оборудования — начинать с вопроса: «Сколько стоит 5-тонная таль?». Грузоподъёмность, безусловно, важна, но она далеко не единственный определяющий фактор. Рабочая среда, интенсивность использования, пространственные ограничения, особые требования — все эти переменные в совокупности и определяют по-настоящему «наиболее подходящее» оборудование. Электрические тали не относятся к высокотехнологичному оборудованию, однако неправильный выбор в лучшем случае приведёт к снижению эффективности, а в худшем — создаст угрозу безопасности.

I. Цепь или канат? Это не выбор, а оценка ситуации

Электрические тали, представленные на рынке, по типу грузоподъёмного механизма делятся на две основные категории: цепные электрические тали и канатные электрические тали. Ключевое различие заключается не во внешнем виде, а в несущих элементах и конструктивной логике.

В цепных талях используется бесконечная цепь, взаимодействующая со звёздочкой. Их преимущество в компактности очень заметно: при одинаковой грузоподъёмности цепная таль значительно меньше по объёму, чем канатная. Причина проста: канат наматывается на барабан, и чем выше высота подъёма, тем длиннее становится барабан; цепь же укладывается в цепной ящик, поэтому изменение высоты подъёма почти не влияет на общий габарит. Таким образом, если в цехе ограничена высота и требуется обеспечить относительно большую полезную высоту подъёма, цепная таль часто оказывается более разумным выбором.

Однако грузоподъёмность цепных талей имеет предел. Эмпирическое правило отрасли: цепные тали обычно применяются при грузоподъёмности до 5 тонн; свыше 5 тонн предпочтение отдают канатным талям. Это не значит, что цепные тали не могут работать с большими нагрузками, но с точки зрения прочности конструкции и надёжности канат имеет большие преимущества при тяжёлых нагрузках.

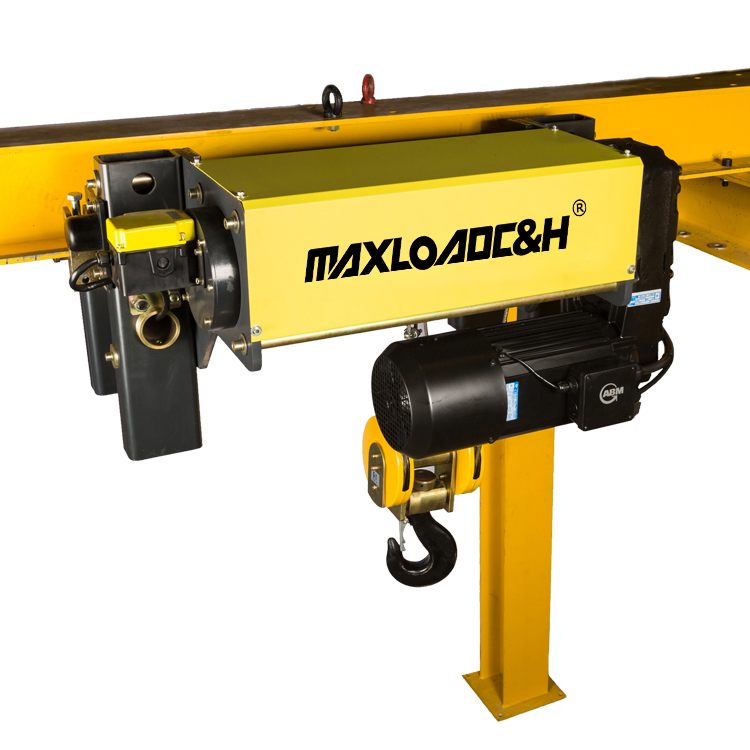

Канатные тали, как правило, обеспечивают более высокую скорость подъёма и более плавный ход, что делает их пригодными для интенсивной работы с частыми циклами. Но у них есть проблема «ослабления каната» — при разматывании с барабана канат может запутываться, что требует дополнительных направляющих устройств. У цепных талей такой проблемы нет, а их конструкция проще.

Ещё одна деталь, которую часто упускают из виду, — точность позиционирования крюка. При подъёме на канатной тали канат наматывается на барабан в осевом направлении, что приводит к боковому смещению крюка. Чем больше высота подъёма, тем заметнее это смещение. У цепной тали крюк остаётся на вертикальной линии цепи. Для точных сборочных постов, где важно точное положение точки подвеса, это различие может напрямую определить направление выбора.

II. Взрывозащищённые тали: какой взрыв и как защищаться

Самое большое заблуждение при выборе взрывозащищённых талей — рассматривать «взрывозащищённость» как единое понятие. На самом деле конструкции для взрывозащиты от газов и от пыли основаны на двух совершенно разных подходах.

Газовзрывозащита относится к взрывоопасным средам, образованным горючими газами или парами в смеси с воздухом. Степень взрывозащиты обозначается маркировкой, например, Ex d IIB T4 Gb, где «d» — взрывонепроницаемая оболочка, «II» — оборудование для промышленных (не шахтных) применений, «B» — группа взрывоопасной смеси (A, B, C в порядке возрастания опасности), «T4» — температурный класс (от T1 до T6, чем выше цифра, тем ниже допустимая максимальная температура поверхности). На таких объектах, как химические заводы, окрасочные цеха или автозаправочные станции, необходимо сначала определить, какие газы могут присутствовать, а затем подбирать степень взрывозащиты соответственно.

Пылевзрывозащита применяется для сред с горючей пылью. Мукомольные заводы, комбикормовые цеха, фармацевтические измельчительные производства — все они относятся к этой категории. Требования к изготовлению пылевзрывозащищённых талей отличаются от требований к газовзрывозащищённым — различаются уплотнительные конструкции и выбор материалов. Если на рабочем месте существуют риски как газового, так и пылевого взрыва, требуется специальная оценка, чтобы определить, может ли одна таль обеспечить защиту в обоих случаях.

Основная логика безопасности взрывозащищённой тали — «предотвратить любое искрообразование». Корпуса изготавливаются из неискрящих материалов; механические части защищены от искрения трением с помощью смазки и бронзирования; все электротехнические компоненты имеют индивидуальную взрывонепроницаемую оболочку. Механизмы передвижения используют полностью закрытую масляную ванну для предотвращения искрения от трения шестерён. Это не дополнительные опции — это обязательные требования для взрывозащищённого исполнения.

Если в цехе уже малая высота, но при этом требуется взрывозащищённая таль, можно выбрать малогабаритную взрывозащищённую модель, однако конструкция с уменьшенной высотой сама по себе сокращает высоту подъёма, поэтому необходимо тщательно рассчитать фактический полезный ход.

III. Тали для чистых помещений: невидимые загрязнения — самый критический фактор

Отличие талей для чистых помещений от стандартных талей заключается в том, «чего они не производят». Обычные электрические тали в процессе работы выделяют мелкие частицы: трение шестерён, удары цепи, испарение смазки, износ каната — каждый из этих факторов является источником загрязнений. В производстве полупроводников, биологических лекарственных средств и пищевых продуктов эти невидимые загрязнители напрямую определяют качество продукции.

Конструктивная логика тали для чистых помещений — «изолировать источник загрязнения». Полностью закрытые корпуса предотвращают выход внутренней смазки и частиц; материалы — нержавеющая сталь или специальные покрытия с гладкой поверхностью без щелей для лёгкой очистки и дезинфекции; используются специальные смазки с низкой летучестью; контактные поверхности колёс с рельсом выполнены из износостойких неметаллических материалов с низким пылевыделением; электрооборудование имеет степень защиты не ниже IP65.

Класс чистоты определяет глубину требований к исполнению. Грузоподъёмность может варьироваться от десятков килограммов до десятков тонн, но с увеличением тоннажа растут сложность и стоимость конструктивных решений по предотвращению загрязнений — это не вопрос невозможности, а вопрос целесообразности.

Ещё один аспект, который часто упускают из виду при выборе талей для чистых помещений, — шум. В чистых помещениях обычно требуются низкие уровни фонового шума, и бесшумная работа приводного оборудования напрямую влияет на комфорт оператора и соответствие нормам рабочего места.

IV. Выбор не может основываться только на грузоподъёмности

Значение группы режимов работы (класса использования) сильно недооценивается. M3 и M6 могут выглядеть просто как разные цифры, но за ними стоят кардинально разные сроки службы и надёжность. Для ремонтного поста, используемого несколько раз в день, достаточно M3; для производственной линии с десятками подъёмов в час — минимум M5. Если смотреть только на тоннаж и игнорировать группу режимов, преждевременный выход оборудования из строя — лишь вопрос времени.

Конфигурацию установки также необходимо определить заранее: стационарная таль выполняет вертикальный подъём в одной точке; передвижная таль перемещается по монорельсу для обслуживания нескольких рабочих мест. В цехах с плотной компоновкой оборудования и ограниченной площадью распространённым решением является система подвесных путей KBK с передвижной талью.

Малогабаритные тали (с уменьшенной строительной высотой) разработаны для цехов с ограниченной высотой потолка. За счёт бокового расположения двигателя и компактной конструкции редуктора они позволяют сократить требуемую высоту на 200–500 мм. Не стоит недооценивать эти несколько сотен миллиметров — при модернизации многих старых заводов именно это расстояние часто становится решающим фактором: поместится оборудование или нет.

Условия электропитания, температура окружающей среды и наличие агрессивных сред — все эти факторы также влияют на выбор. Для наружного применения требуются дополнительные защитные кожухи; в агрессивной атмосфере — корпуса с антикоррозионным покрытием.

Тоннаж — это отправная точка, а не конечный пункт. Каждая деталь рабочей среды в совокупности формирует полную картину для выбора. Как только вы досконально разберётесь в условиях эксплуатации, выбор тали станет очевидным.
