Выбор наиболее подходящего крана KBK

В сценариях внутрицеховой обработки материалов на рабочем месте лёгкий комбинированный кран KBK стал основным выбором. В отличие от традиционных мостовых и козловых кранов, он ориентирован на повторяющиеся операции с мелкими деталями на отдельном рабочем месте или вдоль сборочной линии. Однако многие попадают в ловушку при выборе модели — они начинают с изучения технических характеристик и сравнения цен, упуская из виду самый важный вопрос: какова на самом деле ваша рабочая среда?

Выбор системы KBK — это, по сути, «проверка состояния» вашего рабочего пространства. Разные конструкции цехов, разные задачи по перемещению и разная частота использования приводят к совершенно разным вариантам конфигурации. Ниже приведена разбивка логики выбора по трём уровням.

Во-первых, посмотрите на конструкцию цеха: отдельно стоящая или подвесная?

Это первый вопрос, на который нужно ответить при выборе модели.

Подвесной монтаж — наиболее распространённый способ установки KBK: рельсы соединяются с помощью подвесов со стальной конструкцией в верхней части цеха. Его преимущества очевидны: он не занимает место на полу, оставляя территорию цеха полностью свободной для передвижения вилочных погрузчиков и персонала. Цикл установки также короткий — не требуется рытьё котлованов или заливка бетона, и поставка обычно завершается в течение нескольких недель с момента выезда на площадку. Общая стоимость относительно ниже, чем у другой конструкции.

Однако подвесной монтаж имеет строгое обязательное условие: крыша цеха должна иметь надёжные точки подвеса. Расстояние между этими точками и их несущая способность должны быть рассчитаны и проверены. Если крыша цеха выполнена из лёгкой стали с цветным покрытием или расстояние между узлами решётчатых ферм слишком велико, прямой подвес может быть невозможен. Кроме того, установка подвесных рельсов требует, чтобы рельсы находились в одной горизонтальной плоскости, а разница по вертикали между соседними точками подвеса должна быть меньше заданного значения; в противном случае будет нарушена плавность хода тележки.

Напротив, отдельно стоящие системы имеют независимые опорные колонны и не опираются на конструкцию цеха для восприятия нагрузки. Их можно установить на любом обычном железобетонном полу стандартной толщины, и они не создают нагрузки на несущие конструкции крыши здания. Преимущество такой конструкции заключается в её «независимости от цеха»: если старая крыша цеха имеет недостаточную несущую способность — не проблема; если подкрышное пространство уже переполнено трубопроводами и кабельными лотками — тоже не проблема. Как только колонны установлены на полу, система KBK может работать.

Таким образом, решение на самом деле простое: если конструкция крыши вашего цеха прочная и точки подвеса хорошо распределены, подвесной монтаж является более экономически эффективным выбором. Если в вашем цехе нет надёжных условий для подвеса или вы хотите, чтобы система работала независимо от строительных конструкций, выбирайте отдельно стоящий тип.

Затем посмотрите на тип рельса: жёсткий или гибкий?

После того как способ монтажа определён, следующим выбором становится тип рельса — именно здесь многие путаются при выборе.

Гибкие рельсы KBK обычно имеют Ω-образное поперечное сечение и соединяются симметрично слева и справа. Их главная особенность — малый вес: ходовой механизм очень лёгкий, что делает управление простым и позволяет свободно перемещать груз по мере необходимости. Расстояние между опорами для гибких рельсов обычно составляет всего от 30 см до 3 м, в зависимости от грузоподъёмности. Они подходят для относительно лёгких грузов — например, при грузоподъёмности 1 тонна пролёт главной балки может достигать 7 м. Если планировка рабочего места требует криволинейных участков, переключения путей или необходимости обхода препятствий в цехе, гибкость гибкого рельса становится явным преимуществом.

Однако у гибких рельсов есть и недостатки. Их соединения используют штифты, болты и другие гибкие элементы, что приводит к меньшей точности позиционирования по сравнению с жёсткими рельсами. При движении главной балки левая и правая стороны могут двигаться несинхронно, что затрудняет позиционирование. Кроме того, гибкие рельсы требуют дополнительной стальной конструкции для опоры.

Жёсткие рельсы KBK, напротив, имеют С-образную конструкцию, изготавливаются методом холодной прокатки как единое целое и обладают более высокой прочностью и устойчивостью. Соединения между двутавровой балкой и фасонным рельсом, а также между фасонным рельсом и главной балкой являются жёсткими. Расстояние между опорами для жёстких рельсов может достигать от 6 до 9 м в отдельно стоящей конфигурации и от 1,6 до 9 м в подвесной конфигурации. Их грузоподъёмность может достигать 2000 кг, а пролёт главной балки может превышать 10 м. Главная балка движется с синхронным перемещением левой и правой сторон и обеспечивает точное позиционирование. В сценариях, требующих точного позиционирования, таких как совмещение направляющего штифта пресс-формы с отверстием станка, преимущества жёстких рельсов очень очевидны.

Как выбрать? Если перемещаемый материал относительно тяжёлый, требует точного позиционирования, а планировка рабочего места достаточно регулярная — больше подходят жёсткие рельсы. Если материал лёгкий, планировка рельсов должна быть гибкой, и требуются криволинейные участки или переключатели путей — больше подходят гибкие рельсы. Нет абсолютного превосходства; всё зависит от того, соответствует ли тип рельса вашим потребностям на рабочем месте.

Наконец, определите параметры: грузоподъёмность, пролёт и высота подъёма

Только после выбора конструкции и типа рельса следует переходить к подбору конкретных параметров. Согласно соответствующим стандартам проектирования, выбор KBK должен основываться на трёх основных параметрах: грузоподъёмности, пролёте и строительной высоте.

Грузоподъёмность — самый базовый параметр. Под «весом» здесь понимается не средний вес, а максимальный вес одной детали. При выборе рекомендуется исходить из «максимального веса подъёма × коэффициент запаса 1,25». Если большинство заготовок весят 200 кг, но иногда требуется поднять отливку весом 500 кг, номинальная нагрузка должна рассчитываться исходя из 500 кг. Занижение грузоподъёмности приведёт к чрезмерному износу колёсных пар рельса и даже может привести к аварийным ситуациям.

Пролёт определяет ширину рабочей зоны крана. Чем больше пролёт, тем больше прогиб рельса. Для отдельного рабочего места с пролётом от 3 до 5 м достаточно стандартных рельсов; для двух рабочих мест рядом с пролётом от 5 до 7 м могут потребоваться усиленные рельсы; для нескольких рабочих мест в ряд с пролётом от 7 до 10 м требуются усиленные рельсы с промежуточными опорами. Когда пролёт превышает 6 м, следует рассмотреть возможность использования усиленных рельсов или добавления опорных точек.

Строительная высота напрямую влияет на возможность установки оборудования. В цехах с ограниченной высотой потолка строительная высота может быть уменьшена до 2,8–3,2 м. Если высоты недостаточно, можно рассмотреть решение с жёсткой главной балкой в сочетании с концевыми балками из алюминиевого сплава, которое обеспечивает меньшую конструктивную высоту. В качестве альтернативы можно выбрать отдельно стоящее портальное решение, которое не зависит от несущей способности крыши. В некоторых решениях с малой высотой используются сверхтонкие подвесы в сочетании с плоскими талями, чтобы получить больше пространства для подъёма в условиях ограниченной высоты потолка.

Согласование электрической тали: не просто «установить таль»

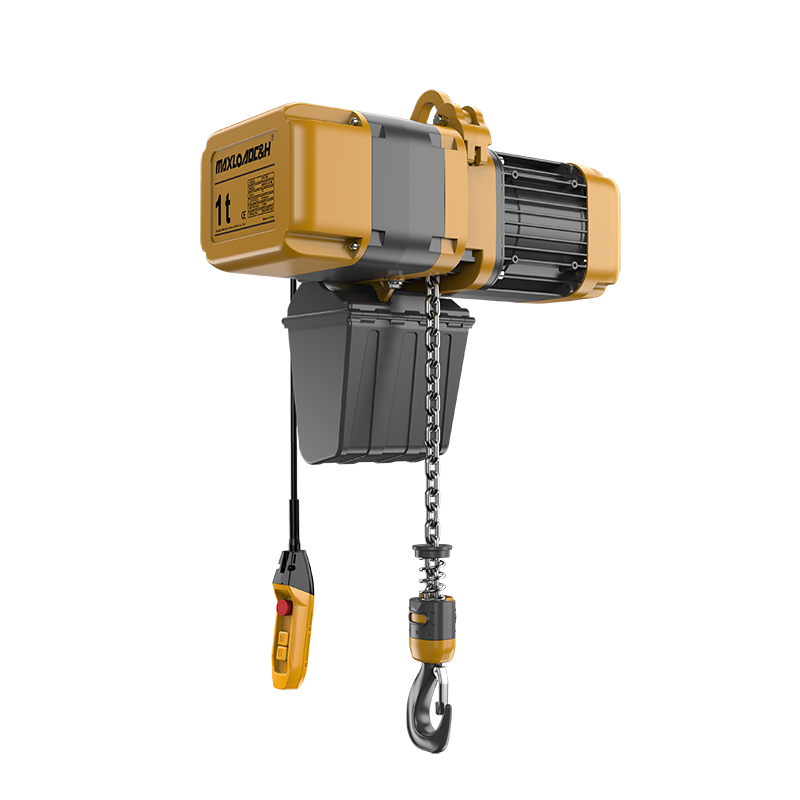

Наиболее распространённой электрической талью, используемой в паре с системой KBK, является цепная электрическая таль. Её экономичность, эффективность и низкий уровень шума выделяют её в лёгкой промышленности, электронике, пищевой промышленности и других секторах. Техническое обслуживание также относительно простое.

Однако при практическом согласовании часто упускаются из виду несколько деталей:

Регулировка скорости. Односкоростная таль имеет только одну скорость подъёма, обычно около 8 м/мин. Эта скорость подходит для обычных подъёмных операций, но для точного позиционирования управляемость хуже — нажатие кнопки даёт рывок, а после отпускания может наблюдаться небольшое проскальзывание. Двухскоростная таль может снизить минимальную скорость до 1–2 м/мин, а с частотным регулированием можно достичь миллиметровой точности перемещения. Если на вашем рабочем месте требуется точное позиционирование, двухскоростной режим необходим.

Режим работы (класс использования). Разная частота использования требует совершенно разных классов использования тали. Для ремонтного рабочего места, используемого лишь эпизодически, выбор не может основываться только на грузоподъёмности; необходимо также учитывать, «сколько раз в день она используется».

Адаптация к условиям среды. Если рабочая среда запылена, можно выбрать модель с герметичным корпусом, чтобы уменьшить попадание посторонних частиц, влияющих на работу. В цехах по обработке химических деталей и деталей для нефтегазовой отрасли требуются взрывозащищённые конфигурации; в фармацевтических и электронных цехах — конфигурации для чистых помещений. Эти особые условия эксплуатации должны учитываться на этапе выбора.

Не существует «универсальной формулы» для выбора системы KBK. Одна и та же грузоподъёмность 500 кг может привести к совершенно разным конфигурациям в механическом цехе и на складе: в первом случае могут потребоваться жёсткие рельсы и двухскоростная таль для обеспечения точности позиционирования, тогда как во втором случае вполне могут подойти гибкие рельсы и односкоростная таль.

Правильный путь выбора должен быть таким: сначала посмотрите на конструкцию цеха, чтобы решить между отдельно стоящим и подвесным монтажом; затем посмотрите на планировку рабочего места и нагрузку, чтобы решить между жёсткими и гибкими рельсами; наконец, подберите параметры и функции электрической тали в соответствии с частотой использования и условиями окружающей среды. Начинать с рабочей среды, а не с технического паспорта — вот ключ к выбору правильной системы KBK.
