Выбор наиболее подходящего консольного крана с учётом условий рабочего места

Зайдите в любой механический цех, сборочный цех или склад — и вы увидите консольные краны, активно работающие на различных участках. В отличие от мостовых кранов, перекрывающих весь цех, главная ценность консольного крана заключается в его привязке к конкретному рабочему месту — это самое прямое решение для локальной переработки грузов. Однако многие покупатели обращают внимание только на грузоподъёмность и цену, упуская из виду конкретные особенности рабочей зоны. В результате после установки оборудование оказывается неудобным в использовании: либо недостаточен радиус поворота, либо колонна перекрывает проезд для вилочных погрузчиков, либо частая транспортировка вызывает чрезмерный износ колёс.

По-настоящему подходящий консольный кран — это не просто «способный поднимать»; он должен образовывать слаженную рабочую систему с планировкой вашего рабочего места, привычками оператора и электроталью. Начнём с условий рабочего места и обсудим, как выбрать среди трёх основных типов.

Сначала посмотрите на рабочее место, затем определитесь с типом

Существует три основных типа консольных кранов: напольные (на колонне), настенные и передвижные (мобильные). Какой выбрать, зависит в первую очередь от того, «сколько свободного места осталось» на вашем участке.

Консольный кран на колонне — самый распространённый тип. Вертикальная колонна закреплена на полу, стрела вращается вокруг колонны, а электроталь перемещается по рельсу двутавровой балки стрелы для горизонтального перемещения. Нижняя часть колонны крепится к бетонному фундаменту с помощью анкерных болтов.

Главное преимущество этой конструкции — её независимость: она не опирается на стены или колонны здания для восприятия нагрузки, поэтому её можно установить в любом месте цеха, где есть подходящий фундамент. Стрела может поворачиваться на 360°, а вместе с поперечным движением тали по стреле охватывается полная круговая зона. Если рабочее место расположено внутри этого круга, эксплуатация очень удобна — например, можно разместить токарные, фрезерные и сверлильные станки вокруг колонны, и оператор сможет обслуживать всё оборудование просто поворотом стрелы.

Ещё одно преимущество крана на колонне — жёсткость. Колонна заглублена в землю или прикреплена к опорной плите, что исключает люфт. Для задач, требующих точного позиционирования — например, установки заготовок на столы станков или подъёма прецизионных деталей на сборочные посты — стабильность этого типа не имеет равных. По грузоподъёмности стандартные краны на колонне могут достигать относительно высоких тоннажей.

Однако у этого типа есть и очевидные недостатки. Сама колонна занимает определённую площадь. Хотя след небольшой, в тесном цехе эта колонна может как раз перекрыть путь перемещения материалов. Кроме того, после установки её положение фиксировано, и перенести её практически невозможно. Также, если рабочие места распределены вдоль узкой и длинной зоны, кран на колонне может быть неудобен: если стрела слишком коротка, она не достаёт до дальнего конца, а если слишком длинна, то ближняя зона используется неэффективно.

Когда выбирать кран на колонне?

Когда рабочие места относительно сконцентрированы, частота операций высока, требуется точность позиционирования, и пол позволяет выполнить анкерное крепление. Типичные применения: линии сборки мелких деталей, посты загрузки/выгрузки станков, зоны смены штампов, участки технического обслуживания.

Настенный консольный кран можно рассматривать как разновидность крана на колонне. Отличие в том, что он не занимает место на полу; вместо этого поворотная опора крепится к несущей стене или конструктивной колонне здания, а стрела выступает наружу.

Главное преимущество настенного типа — экономия полезной площади. Площадь пола — самый ценный ресурс в цехе: здесь ездят погрузчики, размещаются стеллажи, передвигаются люди. Одна лишняя колонна — меньше гибкости. Установленный вдоль стены, кран позволяет использовать пространство под стрелой для прохода или хранения. При этом затраты на монтаж обычно ниже — не требуется бетонный фундамент, что экономит средства и время.

Но ограничения настенного типа также очевидны. Во-первых, угол поворота обычно ограничен — примерно 180°, максимум 270°, так что полный оборот на 360° невозможен. Во-вторых, грузоподъёмность ограничена прочностью стены или колонны, как правило, не превышает 2–3 тонн. Самое важное: установка настенного крана требует, чтобы стена или конструктивная колонна обладали достаточной несущей способностью, что должно быть подтверждено расчётами. Не каждая стена способна выдержать такую нагрузку.

Когда выбирать настенный кран?

Когда рабочее место примыкает к стене, стена или колонна достаточно прочны, не требуется полный оборот на 360°, а площадь пола ограничена. Типичные применения: угловые рабочие зоны, участки с узкими проходами, сборочные линии, расположенные вдоль стены.

Передвижной (мобильный) консольный кран полностью отличается от двух предыдущих типов. Его основание снабжено колёсами, что позволяет перемещать его целиком к разным рабочим местам по мере необходимости.

Основная ценность передвижного типа — гибкость. Ему не требуется стационарный монтаж, его можно переместить туда, где он нужен. Для нефиксированных рабочих мест или для ситуаций, когда подъём требуется лишь эпизодически, этот тип очень практичен. Также не требуется фундамент или несущая стена, что снижает порог внедрения.

Однако плата за мобильность — сниженная грузоподъёмность и устойчивость. Грузоподъёмность передвижных кранов обычно относительно невелика, как правило, менее 1 тонны. Кроме того, существует противоречие между перемещением и подъёмом — эмпирическое правило: «не перемещать с грузом и не поднимать при перемещении». То есть нельзя двигать кран, когда он несёт груз, и нельзя поднимать груз во время движения крана. Также передвижной тип предъявляет требования к состоянию пола: пол должен быть ровным; при наличии рельсовых канавок или выбоин перемещение становится крайне затруднительным. Ещё одна распространённая ошибка: некоторые покупают передвижной кран ради удобства, но в итоге используют его каждый день на одном и том же месте, что приводит к быстрому износу колёс и затруднению поворота.

Когда выбирать передвижной кран?

Когда кран используется совместно несколькими рабочими местами, для временных работ, участков техобслуживания или когда места хранения грузов не фиксированы. Типичные применения: эпизодические подъёмы на крупных складах, временные подъёмные работы при ремонте оборудования и т.п.

Как выбрать электроталь?

Сам консольный кран — это лишь несущая и поворотная конструкция; фактическую операцию подъёма выполняет электроталь, подвешенная к стреле.

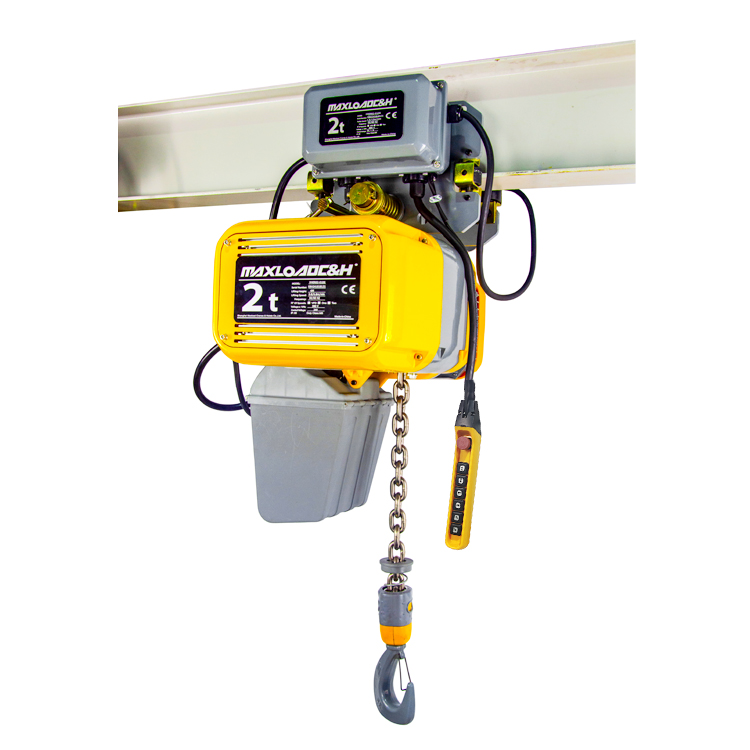

Электротали делятся на две основные категории: цепные и канатные (с стальным канатом). Цепные тали компактны по конструкции и малы по размеру, чаще используются на легких рабочих местах и в стеснённых условиях. Канатные тали имеют преимущества по грузоподъёмности и высоте подъёма, работают более плавно и подходят для частых и тяжёлых режимов. Обычно цепные тали применяются при грузоподъёмности до 5 тонн; для больших тоннажей или когда требуется большая высота подъёма, более подходят канатные тали.

При выборе электротали обратите внимание на следующее:

1. Не пренебрегайте собственным весом тали при расчёте нагрузки на стрелу.Многие рассчитывают только номинальную грузоподъёмность, забывая включить вес самой электротали. Предположим, что кран на колонне с длиной стрелы 5 м оснащён цепной талью весом около 80 кг, плюс крюк и стропы. Сосредоточенная нагрузка на конце стрелы создаёт изгибающий момент, который может быть даже более значительным, чем номинальный груз, особенно когда таль перемещается к концу стрелы, где прогиб заметно возрастает. При проектировании необходимо проверять напряжение изгиба и прогиб стрелы с коэффициентом 1,1 от номинальной нагрузки. Вертикальный прогиб на конце стрелы обычно не должен превышать 1/500–1/400 длины стрелы.

2. Рассмотрите необходимость частотного регулирования скорости.

Если на рабочем месте требуется точное позиционирование — например, установка заготовок в приспособления или совмещение штампов с монтажными отверстиями, — рекомендуется выбирать электроталь с частотным регулированием скорости. Технология частотного преобразователя позволяет реализовать тихоходное микроперемещение, плавный пуск и плавное торможение, избегая раскачивания груза при резкой остановке и достигая миллиметровой точности позиционирования. Поворот стрелы также может быть моторизован с частотным управлением, что делает весь рабочий цикл более плавным.

3. Учитывайте особые условия эксплуатации.

Если рабочее место находится во взрывоопасной или пожароопасной среде, требуется взрывозащищённое исполнение; в коррозионных средах — нержавеющая сталь или антикоррозионные покрытия; при низких температурах (ниже –20°C) — криогенная обработка.

Распространённые ошибки, которых следует избегать

Слишком точный расчёт радиуса.

Многие измеряют расстояние от центра колонны до самой дальней точки захвата и выбирают длину стрелы исходя из этого. На практике, когда стрела поворачивается под определёнными углами, груз под крюком может удариться о колонну, или цепь тали может тереться об ограничитель на конце стрелы. Рекомендуется добавлять запас 300–500 мм к измеренному максимальному расстоянию. Также обратите внимание на разницу между «эффективным радиусом» и «теоретическим радиусом»: на конце стрелы есть участок, где электроталь, достигнув предела, фактически не может поднимать груз, потому что угол наклона каната или цепи становится слишком крутым.

Слишком точный расчёт высоты.

Расстояние от пола до высшей точки крюка не должно определяться только требуемой высотой подъёма груза; необходимо также учитывать высоту самой электротали и строп.

Несерьёзное отношение к фундаменту.

Опорная плита и анкерные болты крана на колонне должны быть способны выдерживать максимальный опрокидывающий момент. Вес бетонного фундамента и несущая способность грунта должны иметь достаточный запас; в противном случае при повторяющихся знакопеременных нагрузках фундамент может расшататься. При монтаже отклонение вертикальности колонны должно быть в пределах 1%. Если в комплекте идёт электроталь, в фундаменте должны быть предусмотрены закладные для кабелей и заземление, сопротивление заземления не должно превышать 4 Ом.

Неправильный выбор типа.

Стационарное рабочее место должно использовать стационарный кран; передвижной кран предназначен для «мобильности». Аналогично, если рабочее место требует полного поворота на 360°, не стоит выбирать настенный тип только ради экономии места — охват в 180° не удовлетворит потребности

Как только эти факторы прояснены, выбор типа становится очевидным. Сочетание консольного крана и электротали может показаться простым, но при правильном использовании оно действительно повышает эффективность рабочего места; при неудачном выборе оно становится помехой. Ключ в том, принимаете ли вы условия рабочего места всерьёз на этапе выбора.
