Комбинация поворотного крана и электрического тали: три пути

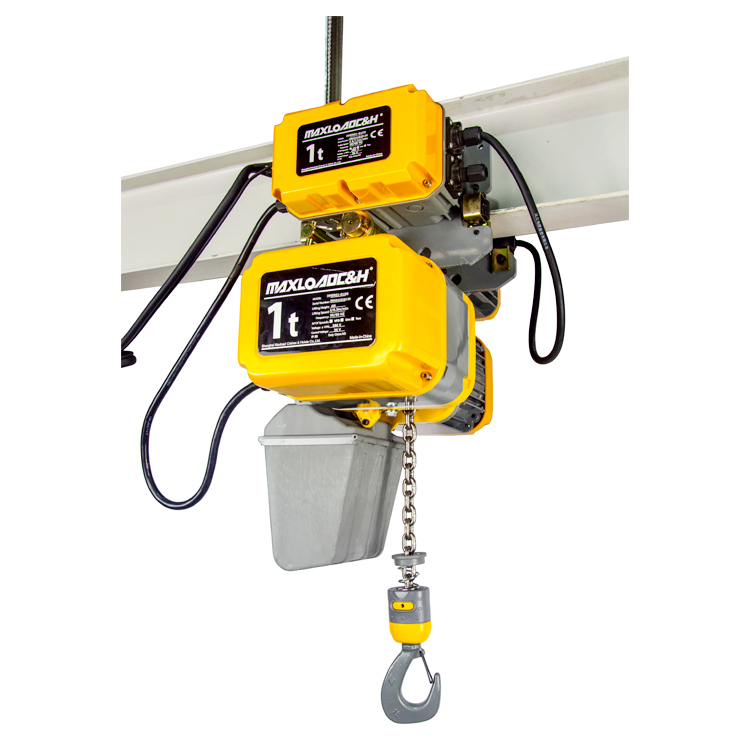

В повседневных цеховых операциях по перемещению грузов комбинация поворотного крана и электрического тали является почти стандартом — кран обеспечивает горизонтальное поворотное перекрытие, а таль отвечает за вертикальный подъём. Вместе они позволяют выполнять погрузку, разгрузку, кантовку, сборку и многие другие операции в пределах сектора или круговой зоны. Такая схема кажется простой, однако в реальных проектах часто возникают проблемы: таль не доезжает до нужной позиции, недостаточна высота подъёма крюка, перекручиваются и рвутся кабели, а иногда даже реборды колёс вызывают износ рельсов. Большинство этих отказов связаны не с плохим качеством отдельных агрегатов, а с тем, что поворотный кран и электроталь не рассматривались как единая система на этапе проектирования.

Исходной точкой выбора является не таблица параметров, а само рабочее место. Пространственные условия цеха, частота и цикличность операций, характеристики перемещаемых грузов — эти три фактора вместе определяют, какую конструкцию поворотного крана следует выбрать и какую электроталь с ним сочетать.

Поворотный кран на колонне: первый выбор для стационарных рабочих мест

Поворотный кран на колонне является самым распространённым из трёх типов. Он опирается на самостоятельную колонну и бетонный фундамент, не зависит от конструкции здания и самостоятельно воспринимает полный опрокидывающий момент. Угол поворота обычно достигает 270°, а при установке токосъёмного кольца возможна непрерывная циркуляция на 360°.

Когда следует выбирать кран на колонне? Самый типичный случай — относительно фиксированное рабочее место и сосредоточенная рабочая зона. Например, загрузка и выгрузка станков с ЧПУ, смена пресс-форм на обрабатывающих центрах, подача деталей на сборочных линиях — эти операции имеют высокую повторяемость и чёткие позиции. Один поворотный кран на колонне с вылетом стрелы от 2 до 4 метров может обслуживать 2–3 единицы оборудования. Поскольку колонна не зависит от стен, такой кран подходит для установки в центре цеха или в удалённых от стен зонах.

При выборе электротали для крана на колонне есть один легко упускаемый из виду вопрос — электропитание. При повороте стрелы силовой кабель тали скручивается соответственно. Традиционное решение — установить коллекторное токосъёмное кольцо в верхней части колонны для передачи питания и сигналов управления на вращающуюся стрелу, а затем проложить кабель вдоль стрелы с помощью кабельных тележек или плоских кабелей до тали. На токосъёмном кольце необходимо зарезервировать достаточное количество цепей — помимо основного питания, если таль имеет двухскоростное управление или беспроводной приёмник, следует также предусмотреть цепи управления и цепь сигнала аварийной остановки. Если попытаться сэкономить, отказавшись от токосъёмного кольца и используя просто спиральный кабель, то при частых поворотах изоляционный слой быстро изнашивается, что приводит к замыканию на землю или короткому замыканию.

Кроме того, бетонный фундамент для колонны нельзя заливать как попало. Опорная плита и закладные анкерные болты должны выдерживать максимальный опрокидывающий момент, а как собственный вес бетонного фундамента, так и несущая способность основания должны иметь достаточные запасы; в противном случае при многократных знакопеременных нагрузках фундамент расшатается. Чем длиннее стрела и чем больше нагрузка на конце, тем значительнее изгибающий момент на фундамент, и требования к толщине опорной плиты и армированию соответственно возрастают.

Настенный поворотный кран: цена экономии пространства

Настенный поворотный кран передаёт горизонтальные реакции и изгибающие моменты на несущую стену или колонну здания. Его главное преимущество — нулевая занимаемая площадь: под ним свободно могут проходить вилочные погрузчики, ручные тележки и персонал. В узких проходах или в тесных углах цеха, где площадь пола ограничена, настенный тип имеет преимущество перед напольным на колонне.

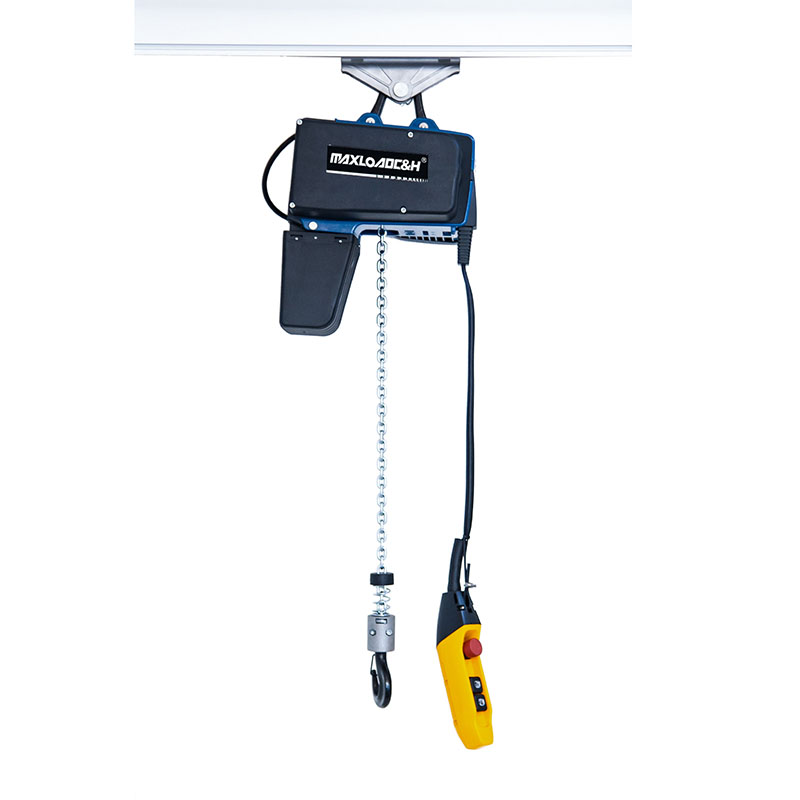

Однако компромиссы у настенного типа также вполне конкретны. Поскольку точка крепления прилегает вплотную к стене или колонне, боковое свободное пространство для тали ограничено. Габаритная ширина тали и предельное боковое положение крюка должны быть тщательно рассчитаны. Если используется канатная таль, то барабан и двигатель выступают в одну сторону, и на дальнем конце крюка может даже не хватить безопасного зазора. Поэтому настенный тип обычно комплектуется компактной цепной талью, и обязательна конструкция с уменьшенным подвесным размером; в противном случае будет потеряна значительная часть эффективной высоты подъёма.

Угол поворота настенного типа обычно составляет от 180° до 270°, а длина стрелы относительно мала. Перед монтажом необходимо провести проверку прочности стены или колонны — при использовании химических анкеров или монтажных сквозных болтов следует учитывать динамические нагрузки, усталостную прочность и расстояния до края бетона. Во многих проектах реконструкции, где настенный кран устанавливается непосредственно на стальную колонну, необходимо проверить, способны ли полка колонны и рёбра жёсткости выдерживать дополнительное кручение и местный изгиб. Грузоподъёмность обычно составляет от 0,125 до 2 тонн.

Переносной (мобильный) поворотный кран: границы гибкости

Переносной поворотный кран имеет в нижней части колонны противовесную базовую коробку с ходовыми колёсами внизу, что позволяет перемещать его между разными рабочими местами. Он не требует фундамента и может быть переставлен в любое время. Подходит для лёгких грузов и мест, где рабочие места не фиксированы — например, при частом изменении мест хранения на больших складах, при временной необходимости подъёма в точках технического обслуживания или когда одно устройство используется несколькими рабочими местами. Грузоподъёмность обычно составляет от 0,125 до 1 тонны.

При выборе переносного типа следует обратить особое внимание на два момента. Во-первых, собственный вес электротали влияет на общую устойчивость крана — конструкция противовеса основания переносного крана должна учитывать как собственный вес тали, так и номинальную нагрузку, чтобы предотвратить опрокидывание всего устройства, когда груз находится на конце стрелы. Во-вторых, состояние пола — требуется определённый уровень ровности пола; в противном случае поворот становится тяжёлым, а при перемещении устройство может даже опрокинуться. В некоторых цехах для переносного крана укладывают локальные стальные рельсовые плиты, чтобы уменьшить повреждение пола.

Три жёстких ограничения при согласовании электротали

Независимо от того, какая конструкция поворотного крана выбрана, существуют несколько жёстких ограничений для согласования электротали, которые нельзя обойти.

Первое — подмостовой габарит (высота в свету). Эффективная высота подъёма в цехе обычно ограничена. Сама стрела крана занимает определённую высоту, и для тали остаётся мало места. Преимущество цепной тали с уменьшенным подвесным размером здесь очевидно — крюк можно поднять почти вплотную к нижней стороне балки, высвобождая больше полезной высоты подъёма. Хотя канатные тали более надёжны для тяжёлых грузов и высокочастотных операций, по подмостовому габариту они явно проигрывают; необходимо тщательно рассчитать диаметр барабана и высоту крюковой подвески, чтобы таль не мешала стреле.

Второе — собственный вес. Многие обращают внимание только на номинальную грузоподъёмность при расчётах нагрузок, упуская влияние собственного веса тали на стрелу. Предположим, поворотный кран на колонне имеет пролёт 5 метров и оснащён цепной талью весом около 80 кг, плюс крюк и стропы — эти сосредоточенные подвижные нагрузки на конце стрелы создают изгибающие моменты, которые иногда могут превышать моменты от самой номинальной нагрузки. Эти данные должны использоваться как исходные для проектирования при проверке напряжений изгиба и прогиба поперечного сечения стрелы. Чем длиннее стрела и тяжелее таль, тем значительнее снижение эффективной грузоподъёмности.

Третье — группа режима работы (класс нагружения). Электрические тали обычно имеют класс использования M3–M4, что соответствует прерывистому режиму с продолжительностью включения при номинальной нагрузке около 25%. Это означает, что таль не предназначена для длительной непрерывной работы. При выборе класс использования должен соответствовать фактической частоте эксплуатации, чтобы избежать сокращения срока службы из-за перегрузки. Для высокочастотных операций на сборочных линиях подходит класс M5 или выше. Цепные тали компактны и хорошо переносят частое повторно-кратковременное включение и удары, поэтому они более распространены на сборочных линиях и в чистых цехах; канатные тали имеют преимущества по грузоподъёмности и высоте подъёма, могут легче достигать класса M5 и выше и подходят для тяжелых и высокочастотных применений.

Как выбирать:

В конечном счёте выбор заключается не в сравнении цифровых параметров, а в сопряжении. Какими бы впечатляющими ни выглядели параметры оборудования, если они не соответствуют условиям рабочего места, оборудование будет неудобно в использовании. Сначала определите своё рабочее пространство, частоту операций и характеристики груза, а затем, исходя из этого, выбирайте конструкцию поворотного крана и конфигурацию тали — не меняйте этот порядок местами. Если позволяют условия, рекомендуется привлечь профессионального производителя для выездного обследования. Многие детали — такие как геологические условия под фундамент колонны, фактическая несущая способность стены, помехи по высоте от цеховых трубопроводов и оборудования — просто невозможно выявить без присутствия на месте.
