Инженерная логика подбора электротальей, основанная на условиях эксплуатации

В промышленных подъемных операциях ошибки при выборе электротали редко возникают из-за недостаточной грузоподъемности. Напротив, они являются следствием неспособности предвидеть несоответствие между «эксплуатационными условиями» и «характеристиками оборудования». Многие решения о закупке остаются на уровне «тоннаж подходит, и цена приемлема», но то, что действительно определяет срок службы оборудования и безопасность эксплуатации, — это именно те переменные окружающей среды, которые не указаны на заводской табличке. С инженерно-прикладной точки зрения, в данной статье представлена методология выбора, ориентированная на рабочую среду, предназначенная для инженеров по оборудованию на площадке и менеджеров производственных линий.

I. Первоначально оцените «тепловую среду»:

Стандартные расчетные условия для электроталей обычно привязаны к диапазону температур окружающей среды от -20°C до +40°C, с относительной влажностью не более 85%. Как только рабочая зона выходит за эти пределы, класс изоляции, сорт смазки и характеристики термической деградации тормоза стандартных изделий начинают ухудшаться.

Для высокотемпературных рабочих зон — таких как заливочные участки литейных цехов, зоны у термических печей или вокруг стеклоплавильных печей — тепловое излучение представляет собой более опасный разрушающий фактор, чем температура окружающего воздуха. Когда плотность лучистого теплового потока превышает 1,5 кВт/м², температура обмотки двигателя электротали приближается к пределу допустимого для изоляции класса F после 30 минут непрерывной работы. В этом случае простой выбор двигателя с более высоким классом изоляции без одновременного повышения термической стойкости электромагнитной катушки тормоза и концевого выключателя все равно приведет к ускоренному старению при циклических тепловых нагрузках. Более практичный подход — рассчитать «коэффициент времени нахождения в горячей зоне» рабочей зоны: если более 40% времени одного подъемного цикла проводится в зоне теплового излучения, следует отдавать предпочтение моделям с тепловыми экранами, размещая шкаф управления в зоне нормальной температуры и оставляя в горячей зоне только исполнительный механизм.

Низкотемпературные среды часто недооцениваются. При температурах ниже -25°C в холодильных камерах или на открытых зимних рабочих площадках пеньковая сердцевина стандартных стальных канатов теряет гибкость, а цинковое покрытие становится более склонным к микротрещинам при повторных изгибах; минеральное смазочное масло в редукторе резко увеличивает вязкость при низких температурах, вызывая скачок пускового тока. Решения этих проблем лежат не в самой тали, а в одновременном заказе «холодного пакета» опций при выборе — включая низкотемпературные канаты, синтетические углеводородные смазки и обогреваемый шкаф управления. Если поставщик не может предоставить измеренные данные холодного пуска для этих конфигураций, даже если в брошюре продукта указано «изготавливается по спецзаказу», это следует рассматривать как фактор риска.

II. Пыльные и коррозионные среды:

Природа взвешенных в воздухе частиц на рабочем месте определяет нижний предел требуемой степени защиты. В обычной цеховой пыли, состоящей в основном из сухих частиц, двигателя со степенью защиты IP54 и шкафа управления IP55 обычно достаточно при условии соответствующего сокращения межсервисных интервалов. Однако на рабочих площадках в угольной, коксохимической или цементной промышленности, где пыль является одновременно электропроводящей и абразивной, степень защиты должна быть повышена до IP65 или выше, а все электрические соединители должны иметь посеребренные или позолоченные контакты — полагаться только на уплотнительные кольца невозможно, так как мелкая пыль может проникать в клеммные колодки за счет капиллярного эффекта.

Более коварны «влажные пыльные среды», например, в кожевенном производстве, на первичной переработке пищевых продуктов или при производстве морского оборудования. В таких условиях пыль содержит соли или слабые кислоты/щелочи, которые в сочетании с влагой воздуха вызывают гальванические реакции на конструкционных поверхностях электротали. Многие пользователи настаивают на использовании в таких средах стандартных талей с эпоксидным покрытием, только чтобы обнаружить точечную коррозию корпуса редуктора и заклинивание резьбы крюка в течение 18 месяцев. Более рациональный путь выбора — требовать антикоррозионной обработки с ингибитором коррозии в парах (VCI) в сочетании с порошковым покрытием основной конструкции, а все крепежные элементы должны быть из нержавеющей стали марки A4-80. Если рабочая зона также предполагает периодическую мойку под давлением — например, очистку CIP (Clean-In-Place) в пищевой промышленности — вся электроталь должна иметь степень защиты IP66 и быть оснащена наружным кожухом из нержавеющей стали. Хотя затраты при таком подходе значительно возрастают, общие потери от простоев в течение полного жизненного цикла на самом деле оказываются ниже.

III. Путь подъема и пространственные ограничения:

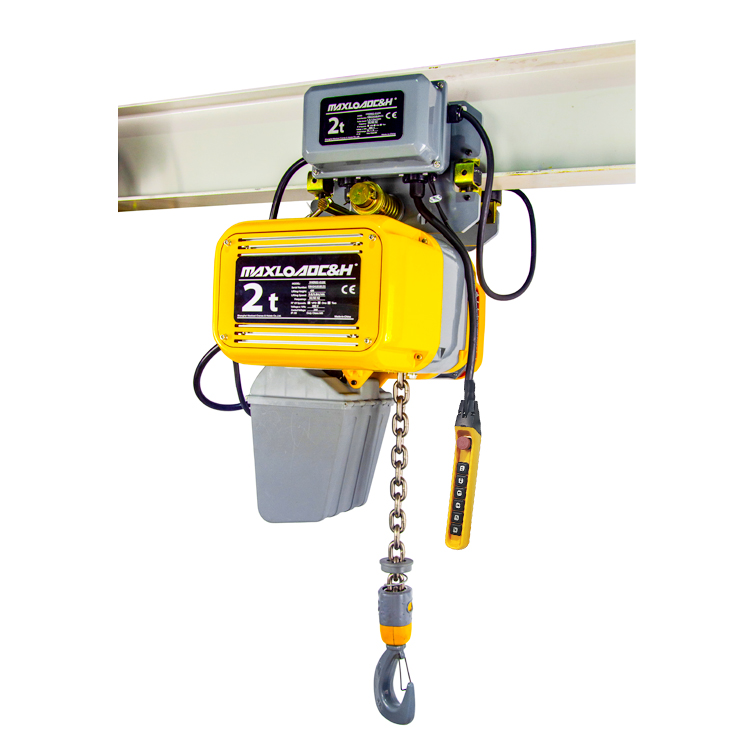

Пространственная геометрия рабочей зоны напрямую определяет «конструктивное семейство» электротали — выбор между стандартной цепной или малогабаритной (низкопрофильной) талью зависит от эффективной высоты подъема под крюком и зазора между левым и правым пределами перемещения.

Старые цеха с низкими потолками являются основным местом применения малогабаритных электроталей. Однако здесь существует распространенное заблуждение: многие полагают, что «малогабаритная» означает просто меньшую высоту корпуса, упуская из виду, что такие тали, чтобы вместить компактный подъемный механизм, обычно используют односкоростной подъем и барабаны меньшего диаметра. Это приводит к увеличению циклов изгиба каната, сокращая срок его службы. Для рабочих зон с более чем 150 циклами подъема в день интервал замены каната у малогабаритных талей может быть сокращен на треть по сравнению со стандартными. Правильная логика выбора должна быть следующей: сначала рассчитать «минимально необходимое увеличение высоты подъема» с учетом ограничения по высоте, затем определить, действительно ли необходима малогабаритная конструкция — если подъем монтажной балки подкранового пути или углубление пола приямка может освободить 200 мм зазора, возможно, стандартная таль со смещенным крюком будет более долговечным решением.

Что касается горизонтальных путей перемещения, если рабочая зона имеет криволинейные рельсы или многосекционные рельсы под углом, необходимо уделить особое внимание распределению нагрузок на колеса и способности механизма перемещения к горизонтальному направлению. Стандартные тележки электроталей для прямых рельсов используют четырехточечную опору; при входе на криволинейный участок только два ведущих колеса сохраняют эффективный контакт. Если радиус кривой менее чем в пять раз превышает колесную базу, пробуксовка ведущих колес и износ реборд становятся обычным явлением. В таких рабочих зонах необходимо выбирать четырехколесную конструкцию тележки с горизонтальными направляющими роликами, а в стыках рельсов должны быть предусмотрены переходные скосы — это модификация инфраструктуры, которую необходимо планировать одновременно на этапе выбора, а не проблема, которую таль может решить самостоятельно.

IV. Характеристики груза:

Это аспект, который при выборе чаще всего чрезмерно упрощают, но он же является одной из основных причин перегорания двигателей и выхода из строя тормозов. Характеристики груза следует анализировать как минимум на трех уровнях:

График нагрузки: Если в рабочей зоне поднимаемые грузы постоянно приближаются к 90–100% от номинальной грузоподъемности, режим работы двигателя должен быть повышен с S3 до S4, а продолжительность включения должна соответствовать фактическому графику работы. Если в каталоге поставщика указаны номинальные грузоподъемности только при ПВ = 25% или ниже, а ваш фактический ПВ достигает 40%, фактический перегрев двигателя превысит расчетное значение более чем на 15 К. В этом случае решением является выбор тали на один типоразмер больше и эксплуатация ее с пониженной нагрузкой, а не требование «усиленного двигателя» в том же классе тоннажа.

Ударные нагрузки: Подъемные операции с ударным характером — например, кантовка шероховатых отливок или быстрая стыковка тяжелых приспособлений — создают нагрузку на электроталь не столько на подъемный механизм, сколько на тормоз. Стандартные электромагнитные тормоза рассчитаны на плавные нагрузки; при ударных нагрузках на тормозных дисках возникает фреттинг-износ, и ресурс фрикционных накладок может упасть со 100 000 циклов до всего 20 000 циклов. Для таких рабочих зон следует отдавать предпочтение моделям с гидравлическими толкательными тормозами или двухтормозной конфигурацией, а скорость подъема должна быть ограничена 4 м/мин (стандартная скорость — 8 м/мин) для снижения пиковой кинетической энергии удара.

Внецентренные нагрузки и раскачивание: Если грузозахватное приспособление в рабочей зоне асимметрично или центр тяжести груза не находится в вертикальной проекции оси крюка, стальной канат будет испытывать угловое нагружение. Когда угол превышает 6°, контактные напряжения между канатом и ручьем барабана возрастают экспоненциально, а износ канатоукладчика резко ускоряется. Корректирующая мера заключается не в требовании «усиленного канатоукладчика» при выборе, а в добавлении противовесов к крюку или переходе на C-образный крюк в планировке рабочей зоны, чтобы удерживать угол в пределах 4° на источнике. Если условия рабочей зоны не позволяют внести изменения, необходимо выбрать специализированную модель с канатоукладчиком с двойными ограничителями и барабаном для больших углов наклона — такие конфигурации обычно не указываются в общих таблицах выбора и должны быть четко озвучены покупателем в ходе технических консультаций.

V. Основополагающая логика, стоящая за контрольным списком выбора

Обзор вышеуказанных аспектов выявляет общий принцип принятия решений: рабочая среда — это не «дополнительная опция» в таблице параметров выбора, а основная координата, определяющая конфигурацию оборудования.

Многие конечные пользователи привыкли сначала определять тоннаж и высоту подъема, а затем «подгонять» условия окружающей среды — эта последовательность как раз переворачивает причину и следствие. Правильный инженерный процесс должен начинаться с проведения в течение недели кампании по сбору данных на рабочем месте, включая фактическое количество подъемов, продолжительность одного цикла, кривые колебаний температуры окружающей среды и пиковые значения концентрации пыли, а затем преобразования этих данных в эквивалентные графики нагрузки и коэффициенты тепловой нагрузки, после чего следует выполнить проверочный расчет по кривым производительности поставщика.

Наконец, следует предостеречь от расточительства «избыточных спецификаций». На некоторых рабочих площадках никогда не поднимаются грузы, превышающие 2 тонны, однако по привычке «иметь запас прочности» выбирают таль на 5 тонн. Результатом является чрезмерная нагрузка на колеса механизма передвижения тележки, что ускоряет износ рельсов, а эффективность двигателя при подъеме на низких скоростях значительно отклоняется от его оптимального рабочего диапазона. Выбор — это не наращивание мощности; это поиск точки баланса между производительностью и долговечностью в условиях ограничений, налагаемых переменными рабочей среды, — и эта точка баланса находится только в глубине вашего понимания рабочего места, а не в какой-либо брошюре продукции.
