Название: Микросреда рабочего места определяет успех или неудачу оборудования

В заводских цехах комбинация поворотного крана и электрического тельфера часто рассматривается как решение «последних полуметра» для внутрицеховой логистики. Однако на практике многие компании вкладывают значительные средства в такое оборудование, но в итоге остаются недовольны: либо поворот выполняется с трудом, либо высота подъёма недостаточна, или, что ещё хуже, колонна начинает наклоняться уже через год из-за неправильного расчёта фундамента. В чём же проблема? В основном в том, что при выборе учитывались только базовые параметры, такие как «какой вес поднимать» и «на какую высоту», при этом упускались из виду «микроклимат» и «пространственные ограничения» рабочей среды.

Определение типа: сначала проверьте «прописку» и «недвижимость» рабочего места

Первый шаг при выборе поворотного крана — это не расчёт нагрузки, а изучение пространственной принадлежности и несущей способности рабочего места. Это основополагающее условие для определения того, какой тип конструкции поворотного крана следует выбрать.

Напольный (колонный) тип — наиболее распространённая форма, подходящая для рабочих мест с фиксированными бетонными основаниями. Его преимущества: хорошая жёсткость, высокая несущая способность, угол поворота до 360° и полный круговой охват рабочей зоны. Однако его «ахиллесова пята» — это фундамент: колонна должна крепиться к специальному бетонному фундаменту с помощью анкерных болтов. Если пол рабочего места представляет собой лишь стандартное укреплённое покрытие с недостаточной несущей способностью, принудительная установка может привести к растрескиванию фундамента или даже к опрокидыванию. Стандарты обычно требуют марку бетона для фундамента не ниже C20, а также необходимо выполнять специализированные расчёты в зависимости от нагрузки и геологических условий.

Настенный тип подходит для рабочих мест с ограниченным пространством, которые работают вдоль стен. Он устанавливается непосредственно на несущие колонны цеха или на капитальные несущие стены, не занимает площади пола, что делает его идеальным для узких проходов или ситуаций реконструкции старых цехов. Однако несущая способность стены для монтажа является жёстким ограничением: толщина бетонной стены должна быть ≥300 мм, или ширина полки двутавровой стальной колонны должна быть ≥150 мм. Установка на стены из пустотелого кирпича или обычного кирпича категорически запрещена из-за риска растрескивания стены.

Передвижной (мобильный) тип предназначен для сценариев, когда оборудование используется совместно несколькими рабочими местами, а точка работы не фиксирована. Основание оснащено колёсиками и балластным ящиком, что позволяет перемещать его вручную без необходимости встраивания в фундамент. Однако у него есть строгие ограничения: рабочий пол должен быть ровным и прочным, с уклоном ≤1°, и категорически запрещено перемещение под нагрузкой. Передвижной тип подходит для ремонтных мастерских, временной погрузки/разгрузки и других нестационарных операций, но он не подходит для фиксированных рабочих мест с долгосрочным, высокочастотным использованием, так как процесс эксплуатации — блокировка колёс и выдвижение опор перед каждым использованием — довольно трудоёмок.

Шарнирно-сочленённый тип — это «спецназ» для сценариев с плотной застройкой оборудования, где требуется точное позиционирование для обхода препятствий. Его стрела имеет несколько шарнирных сочленений, позволяющих обходить оборудование, трубопроводы и другие препятствия, доставляя точку подвеса в заданное место. В обычных открытых рабочих местах напольный тип более экономичен и обладает большей грузоподъёмностью, поэтому нет необходимости выбирать шарнирно-сочленённый тип; однако в стеснённых условиях или в местах с большим количеством препятствий его ценность незаменима.

Мнемоническое правило для выбора: Фиксированное рабочее место с фундаментом? Выбирайте напольный тип. У стены для экономии места? Проверьте стену и остановитесь на настенном типе. Несколько рабочих мест без фиксированной точки? Рассмотрите передвижной тип. Необходимо обходить препятствия для точного позиционирования? Только тогда используйте шарнирно-сочленённый тип.

Определение нагрузки и вылета стрелы: диаграмма нагрузок важнее таблицы параметров

После определения типа конструкции ключевой технический выбор заключается в согласовании номинальной грузоподъёмности и длины стрелы. Здесь существует распространённое заблуждение: длина стрелы и грузоподъёмность не являются фиксированными величинами, они находятся в обратной зависимости.

Многие сотрудники отдела закупок запоминают только «этот кран рассчитан на 1 тонну», игнорируя эффективный рабочий радиус. В действительности, при заданной прочности колонны и поворотной системы, чем дальше точка подвеса от колонны, тем меньше безопасная грузоподъёмность. Производитель должен предоставить диаграмму нагрузок, чётко указывающую соответствующую грузоподъёмность при различной длине стрелы. Например, устройство может поднимать 1000 кг при длине стрелы 3 метра, но при удлинении до 5 метров безопасная грузоподъёмность может упасть до 500 кг. Перегрузка при максимальном вылете стрелы строго запрещена, так как это создаёт риск изгиба или даже разрушения стрелы.

Кроме того, при расчёте грузоподъёмности нельзя смотреть только на чистый вес заготовки; в соответствии с нормами необходимо учитывать вес строп/такелажа и предусматривать запас прочности. Согласно государственным стандартам, выбранная грузоподъёмность должна рассчитываться с использованием коэффициента безопасности (вес заготовки + вес такелажа) × 1,25. Если заготовка весит 800 кг, а такелаж — 50 кг, теоретический выбор не должен быть менее 1063 кг. Прямой выбор устройства класса 1 тонна будет находиться в критическом состоянии; рекомендуется рассмотреть класс 1,5 или 2 тонны для большей безопасности.

Также часто упускаются из виду два дополнительных пространственных параметра:

Верхний зазор: Между верхней точкой стрелы и потолком цеха или любыми верхними препятствиями следует оставлять не менее 0,5 метра безопасного расстояния, чтобы оставить пространство для высоты подъёма тельфера и доступа для обслуживания.

Зазор зоны поворота: В радиусе поворота стрелы не должно быть стационарного оборудования, колонн, стен или других препятствий; в противном случае образуются «слепые зоны поворота», создающие опасность столкновения.

Выбор тельфера: цепной, канатный или интеллектуальный балансирный?

«Крюковая» часть поворотного крана — выбор электрического тельфера — должна определяться исходя из точности подъёма, частоты использования и условий окружающей среды. Это ключевой фактор, влияющий на удобство эксплуатации и эффективность.

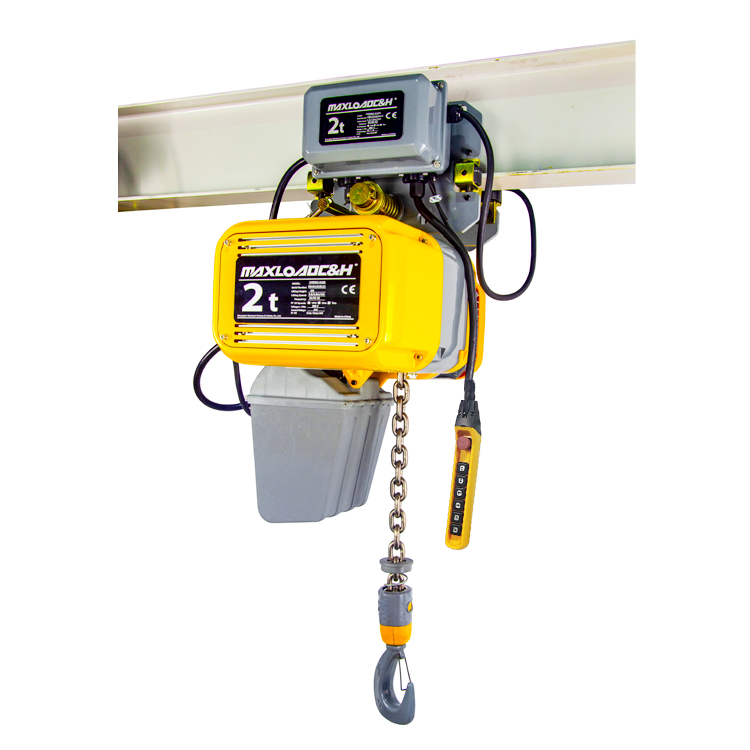

Цепной электрический тельфер является наиболее распространённым выбором для поворотных кранов. Он компактен, лёгок, имеет умеренную цену и подходит для большинства сценариев подъёма на рабочих местах, особенно с умеренной частотой подъёма. Для сценариев, требующих точного позиционирования, рекомендуется выбирать цепной тельфер с двухскоростным или инверторным управлением, чья тихоходная скорость позволяет выполнять тонкую настройку с точностью до миллиметра, избегая жёстких ударов.

Канатный электрический тельфер имеет преимущества в большей высоте подъёма и пригодности для более тяжёлой оснастки, но он дороже и тяжелее, что предъявляет более высокие требования к несущей способности крана. Мини-канатные электрические тельферы часто используются с лёгкими напольными или настенными поворотными кранами.

Интеллектуальный балансирный тельфер — это вариант премиум-класса, который в последние годы всё чаще применяется в точной сборке. Он может работать в «плавающем режиме», позволяя оператору легко управлять грузом для точного трёхмерного позиционирования, почти как ручным инструментом, что значительно повышает эффективность и точность сборки. Если на рабочем месте требуется точное сопряжение и сборка, его стоит рассмотреть, хотя стоимость значительно выше.

«Микроклимат» среды: красные линии для выбора в экстремальных условиях

Обычные цеховые условия мало влияют на оборудование, но факторы окружающей среды в особых условиях могут напрямую определять выбор оборудования и материалов.

Взрывоопасная и пожароопасная среда — это красная линия при выборе. Необходимо использовать взрывозащищённые двигатели, взрывозащищённые электрические компоненты, а также электрические тельферы и поворотные краны с соответствующим уровнем взрывозащиты, строго следуя таким стандартам, как GB 6067 «Правила безопасности для подъёмных устройств».

В холодильных камерах или при низких температурах вязкость металлических материалов снижается, а обычные смазочные материалы могут затвердевать. Необходимо выбирать материалы и смазки, устойчивые к низким температурам, а также обращать внимание на образование конденсата на рельсах.

В чистых помещениях существуют строгие требования к выбросу частиц и поверхностной обработке. Доступны поворотные краны с алюминиевыми рельсами на заказ, которые уменьшают пыль, образующуюся при трении, и снижают риски загрязнения.

Резюме

Выбор поворотного крана в паре с электрическим тельфером — это, по сути, процесс «адаптации к рабочему месту». Он требует всесторонней оценки по четырём измерениям: пространственные ограничения, характеристики нагрузки, частота использования и условия окружающей среды. Самый экономичный подход: перед выбором сначала пригласить специализированного производителя для проведения обследования на месте, уделив особое внимание проверке несущей способности грунта, прочности стен, высоте свободного пространства и распределению препятствий. Затем, на основе диаграммы нагрузок, выбрать подходящий тип электрического тельфера. Только так можно получить конфигурацию оборудования, которая будет безопасной, эффективной и способной к долгосрочной стабильной работе.
